Solidpump US (5.5-11кВт 4P)

Вихревое рабочее колесо Solidpump US (5.5-11кВт 4P)

Насос Solidpump серии US – это многоцелевой насос с вихревым рабочим колесом. Данное рабочее колесо в основном используется в насосах со спиральным отводом. Вихревые рабочие колеса перекачивают воду вихревым потоком, вызванным взаимодействием с корпусом, который предотвращает внутреннее засорение твердыми включениями.

Применение

Для бытовых сточных вод и ливневой канализации в удаленных районах города, парковок, коммунальном хозяйстве
Перекачка сточных вод промышленных объектов, торговых центров, больниц, отелей
Для перекачки воды в сельском хозяйстве и аквакультуре
Перекачка сточных вод с содержанием крупных частиц на строительных площадках

Технические характеристики

Класс изоляции: F
Класс защиты: IP68
Температура воды: до 40°С
РН: от 6 до 10
Плотность жидкости: 1,3 г/см³
Электропитание: три фазы 380 В +-10%, 50Гц
Защита двигателя: 5,5-7,5 кВт встроенная
Производительность: до 190 м³/ч
Напор: до 18 м
Максимальная глубина погружения: 20 м
Длина кабеля: 8 м

Запросить предложение

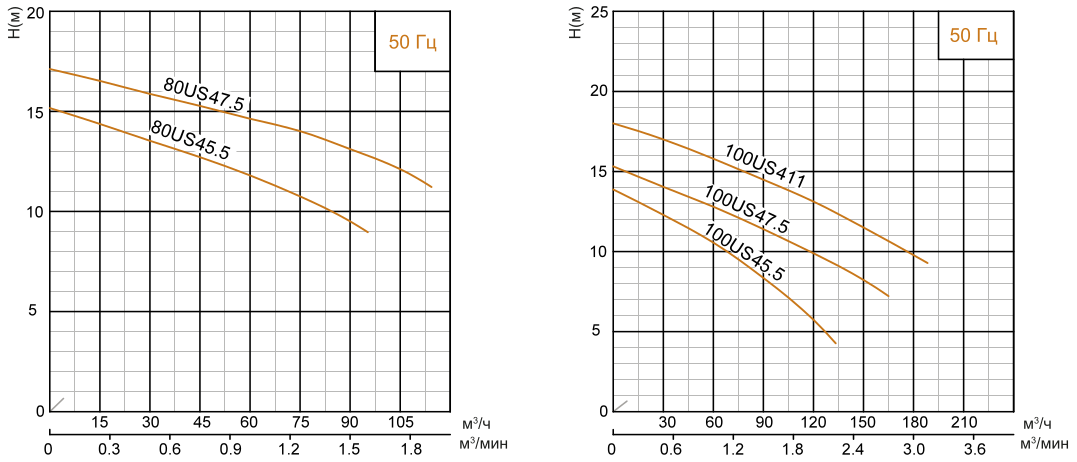

Рабочие характеристики

Модель 50Гц.	Напряжение	Номин. ток	Мощность двигателя		Выпускное отверстие		Номин. Производит.	Номин. Напор	Макс. Производит.	Макс. Напор	Крыльчатка Канал	Кабель
	В	А	кВт	ВД	дюйм	мм	м³/ч	м	м³/ч	м	мм	мм²
80US45.5	380	11.7	5.5	7.5	3	80	60	12	95	15	80	4G2.5
100US45.5	380	11.7	5.5	7.5	4	100	80	9	135	14	100	4G2.5
80US47.5	380	15.7	7.5	10	3	80	80	14	110	17	80	4G4.0
100US47.5	380	15.7	7.5	10	4	100	110	10	165	15	100	4G4.0
100US411	380	22	11	15	4	100	110	13	190	18	100	4G4.0

Scroll

Модель 50Гц.	Напряжение	Номин. ток	Мощность двигателя		Выпускное отверстие		Номин. Производит.	Номин. Напор	Макс. Производит.	Макс. Напор	Крыльчатка Канал	Кабель
	В	А	кВт	ВД	дюйм	мм	м³/ч	м	м³/ч	м	мм	мм²
80US45.5	380	11.7	5.5	7.5	3	80	60	12	95	15	80	4G2.5
100US45.5	380	11.7	5.5	7.5	4	100	80	9	135	14	100	4G2.5
80US47.5	380	15.7	7.5	10	3	80	80	14	110	17	80	4G4.0
100US47.5	380	15.7	7.5	10	4	100	110	10	165	15	100	4G4.0
100US411	380	22	11	15	4	100	110	13	190	18	100	4G4.0

Материал

№	Наименование детали	Материалы
1	Шланговая муфта	Чугун
01a	Шланговая муфта	Чугун
3	Клеммная коробка	Чугун
5	Верхняя крышка	Чугун
6	Корпус верхнего подшипника	Чугун
7	Корпус подшипника	Чугун
10	Уплотнение кронштейна	Чугун
11	Корпус двигателя	Чугун
13	Корпус насоса	Чугун
14	Крыльчатка	Ковкий чугун
17	Переходник муфты	Чугун
22a	Соединительная муфта	Чугун
22b	Опора верхней направляющей	Чугун
27	Статор
28	Ротор	Вал: AISl304SS
30	Фланец	Чугун
31a	Подшипник	Шариковый подшипник
31b	Подшипник	Шариковый подшипник
33	Реле защиты двигателя
34	Торцевое уплотнение	Карбид кремн.-керам./графит-керам.
47	Кабель

Scroll

№	Наименование детали	Материалы
1	Шланговая муфта	Чугун
01a	Шланговая муфта	Чугун
3	Клеммная коробка	Чугун
5	Верхняя крышка	Чугун
6	Корпус верхнего подшипника	Чугун
7	Корпус подшипника	Чугун
10	Уплотнение кронштейна	Чугун
11	Корпус двигателя	Чугун
13	Корпус насоса	Чугун
14	Крыльчатка	Ковкий чугун
17	Переходник муфты	Чугун
22a	Соединительная муфта	Чугун
22b	Опора верхней направляющей	Чугун
27	Статор
28	Ротор	Вал: AISl304SS
30	Фланец	Чугун
31a	Подшипник	Шариковый подшипник
31b	Подшипник	Шариковый подшипник
33	Реле защиты двигателя
34	Торцевое уплотнение	Карбид кремн.-керам./графит-керам.
47	Кабель

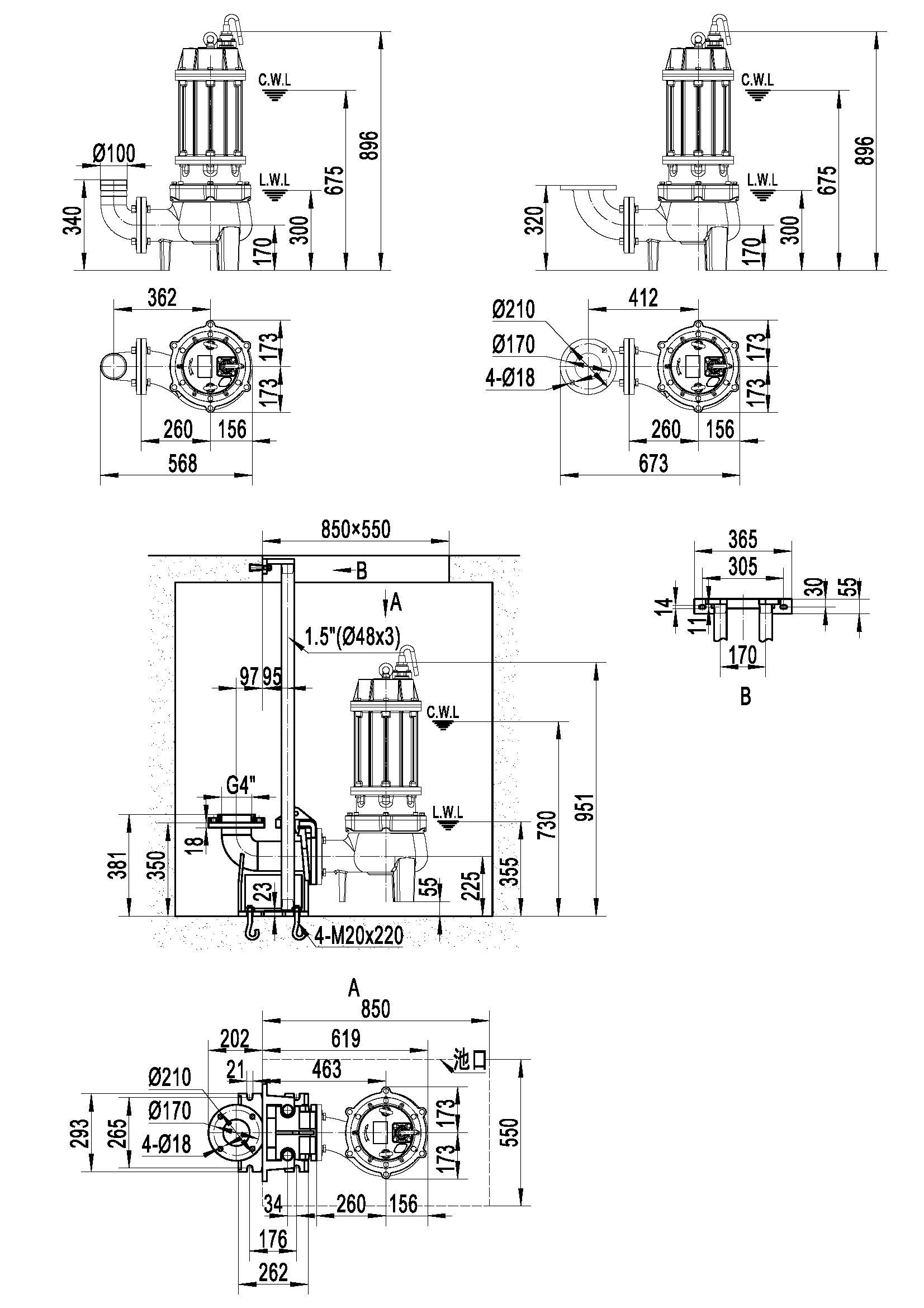

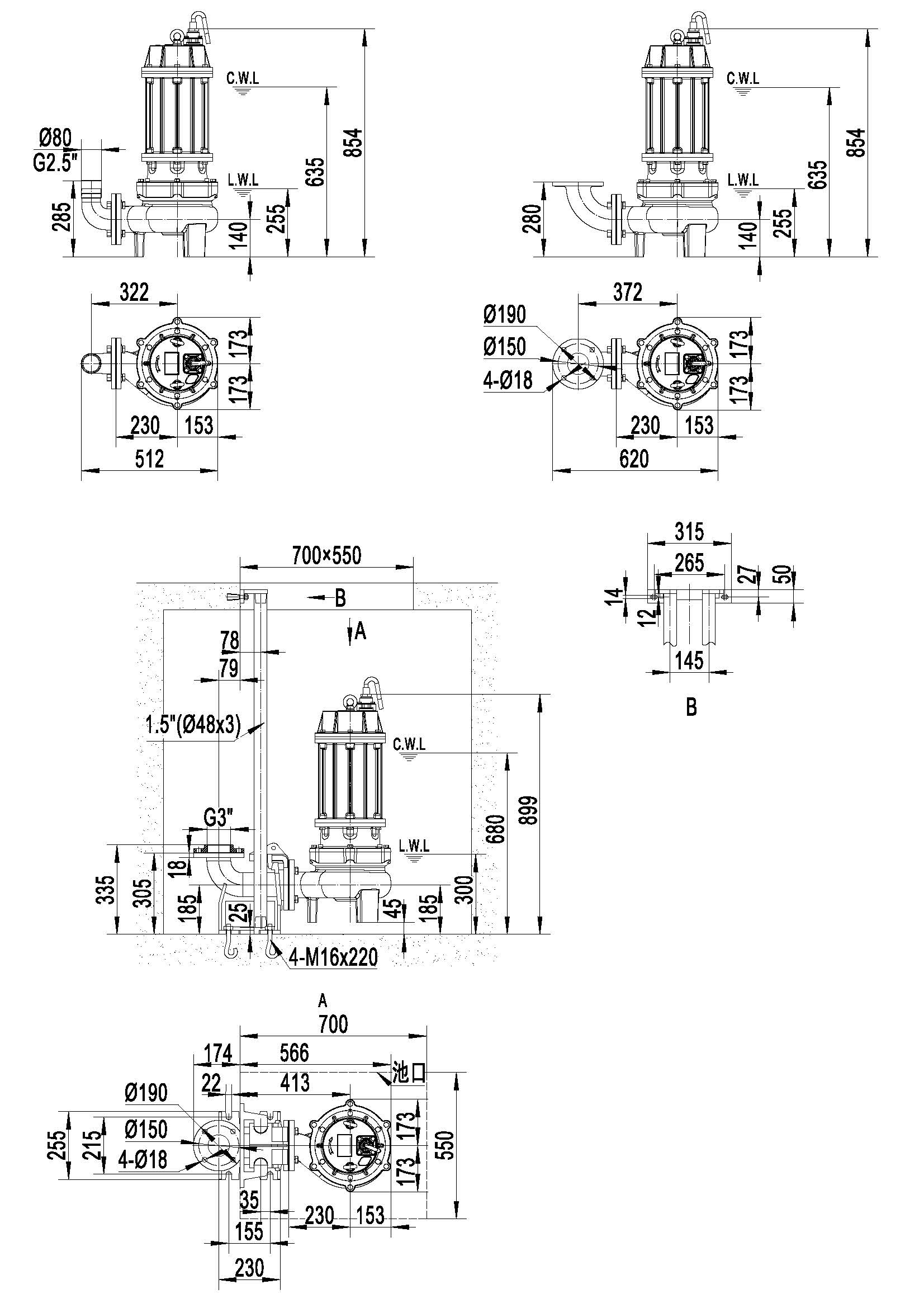

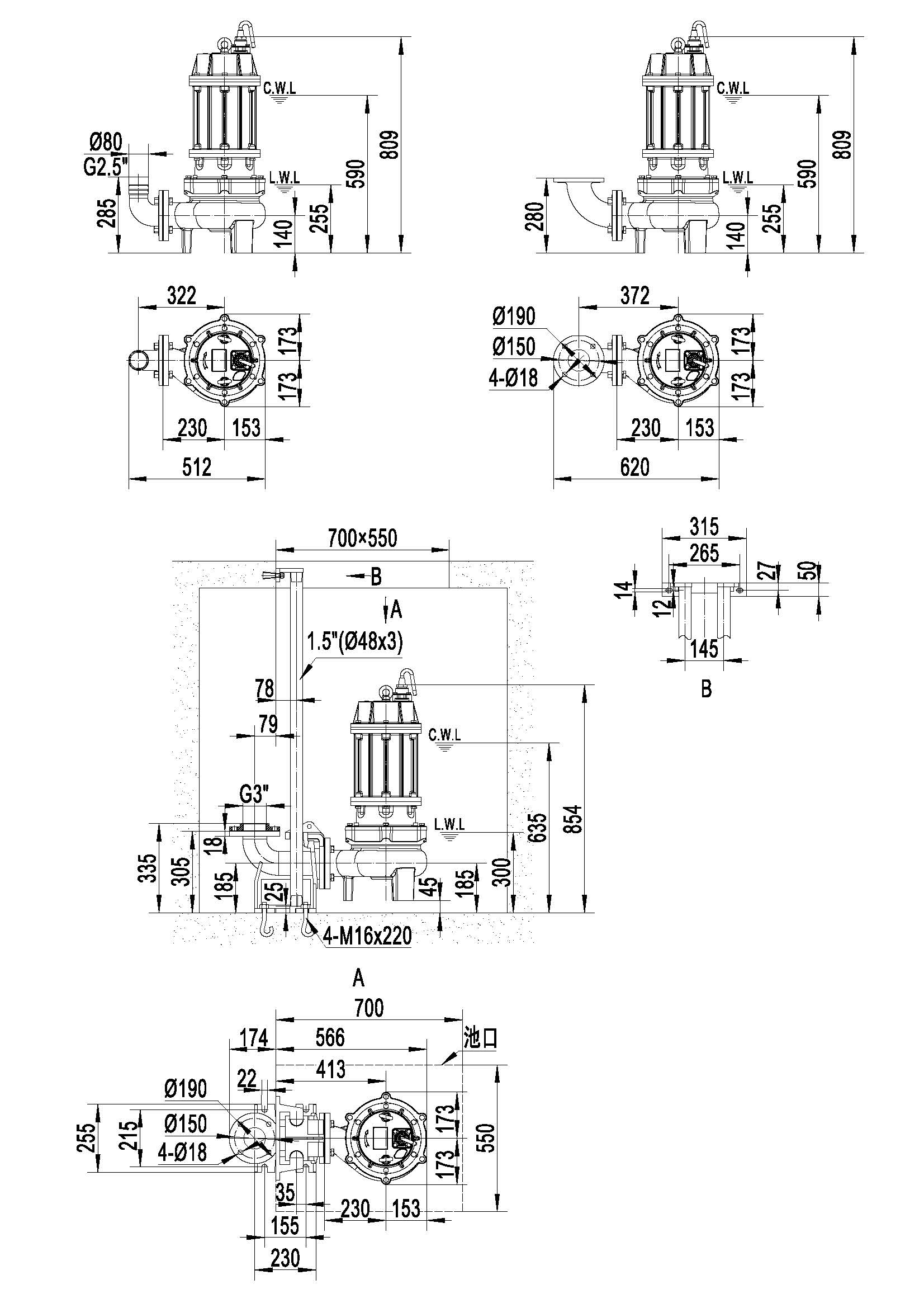

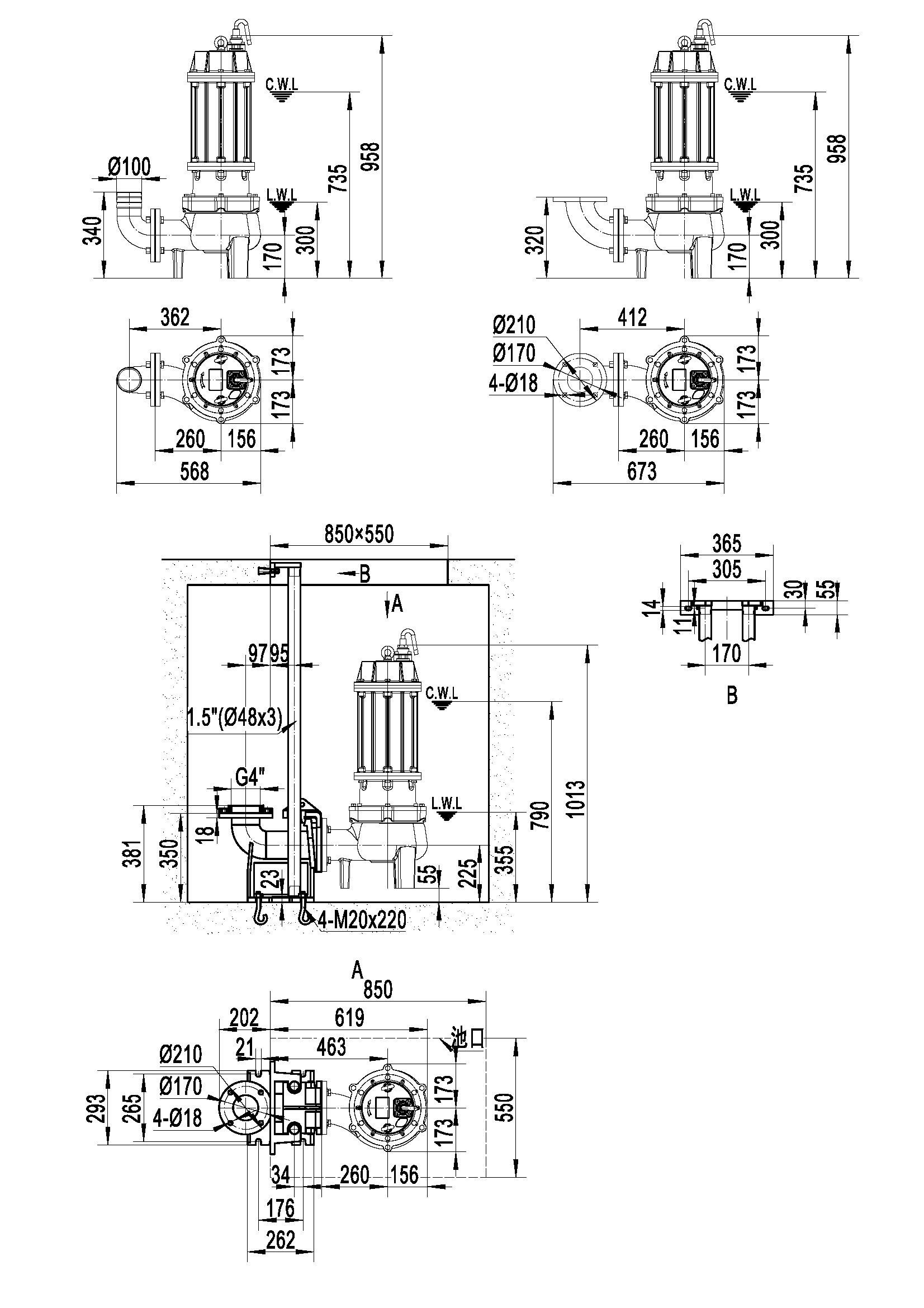

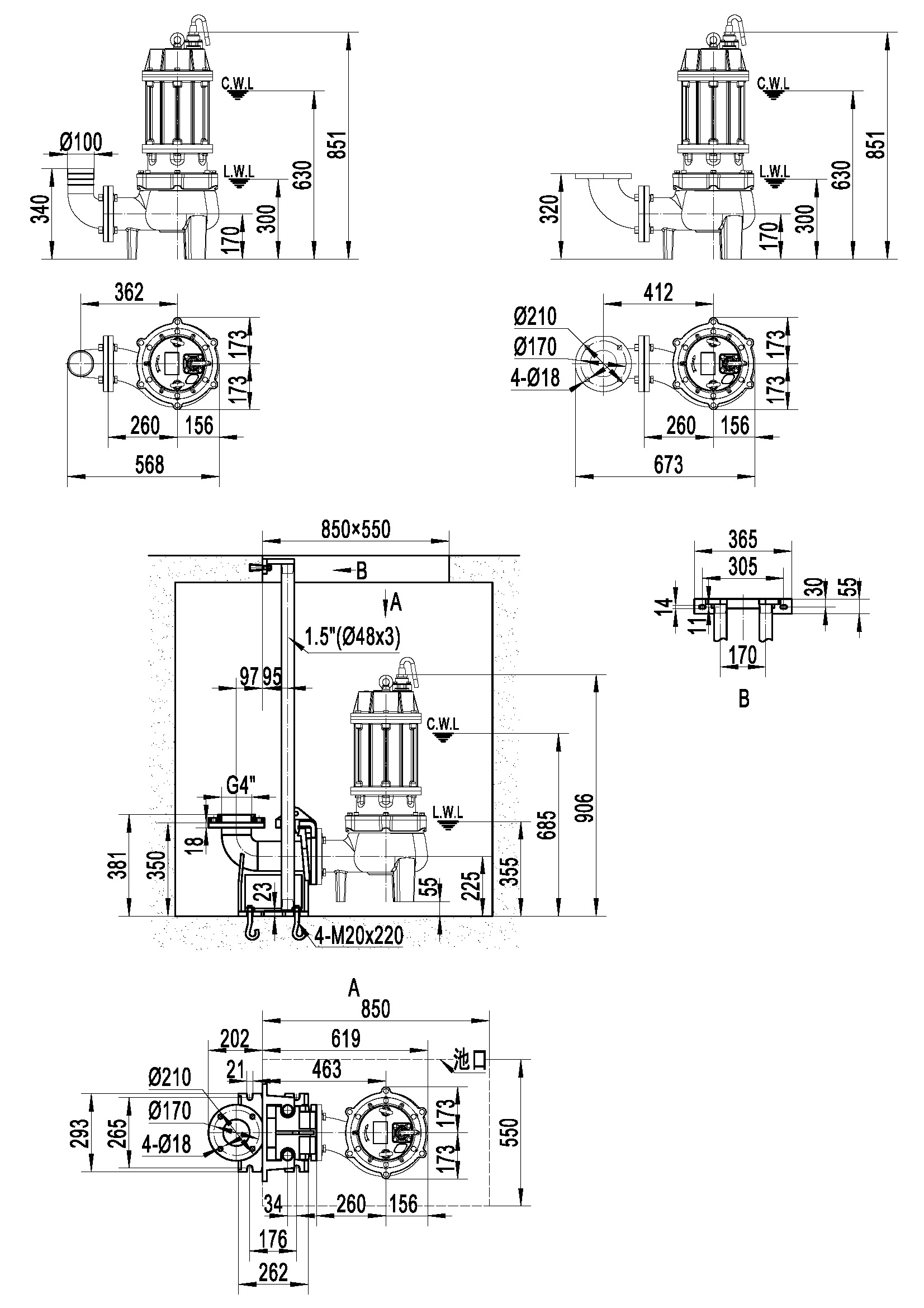

Размер и вес

Модель	Ød	G	ØA1	ØB1	ØC1	n-Ød1	h1	h2	h3	W1	W2	H	O	P	Q	L	D	M1	M2	N1	N2
80US45.5	80	G2½″	80	150	190	4-Ø14	285	280	140	590	255	805	153	172	172	230	344	322	372	512	620
100US45.5	100	-	100	170	210	4-Ø14	340	320	170	630	300	850	156	172	172	260	344	362	412	568	673
80US47.5	80	G2½″	80	150	190	4-Ø14	285	280	140	635	255	850	153	172	172	230	344	322	372	512	620
100US47.5	100	-	100	170	210	4-Ø14	340	320	170	675	300	895	156	172	172	260	344	362	412	568	673
100US411	100	-	100	170	210	4-Ø14	340	320	170	735	300	955	156	172	172	260	344	362	412	568	673

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды

Scroll

Модель	Ød	G	ØA1	ØB1	ØC1	n-Ød1	h1	h2	h3	W1	W2	H	O	P	Q	L	D	M1	M2	N1	N2
80US45.5	80	G2½″	80	150	190	4-Ø14	285	280	140	590	255	805	153	172	172	230	344	322	372	512	620
100US45.5	100	-	100	170	210	4-Ø14	340	320	170	630	300	850	156	172	172	260	344	362	412	568	673
80US47.5	80	G2½″	80	150	190	4-Ø14	285	280	140	635	255	850	153	172	172	230	344	322	372	512	620
100US47.5	100	-	100	170	210	4-Ø14	340	320	170	675	300	895	156	172	172	260	344	362	412	568	673
100US411	100	-	100	170	210	4-Ø14	340	320	170	735	300	955	156	172	172	260	344	362	412	568	673

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды

Установка со съемным гибким трубопроводом (R)

Модель	R			Y
	В.Н	В.Б	Размер упаковки	В.Н	В.Б	Размер упаковки
	кг	кг	мм	кг	кг	мм
80US45.5	132	145	984x384x465	136	149	984x384x485
100US45.5	136	149	1024x384x495	172	155	1024x384x525
80US47.5	147	161	984x384x465	151	165	984x384x485

Scroll

Модель	R			Y
	В.Н	В.Б	Размер упаковки	В.Н	В.Б	Размер упаковки
	кг	кг	мм	кг	кг	мм
80US45.5	132	145	984x384x465	136	149	984x384x485
100US45.5	136	149	1024x384x495	172	155	1024x384x525
80US47.5	147	161	984x384x465	151	165	984x384x485

Установка со съемным жестким трубопроводом (Y)

Модель	R			Y
	В.Н	В.Б	Размер упаковки	В.Н	В.Б	Размер упаковки
	кг	кг	мм	кг	кг	мм
100US47.5	151	165	1024x384x495	157	171	1024x384x525
100US411	170	185	1094x384x495	176	191	1094x384x525

Scroll

Модель	R			Y
	В.Н	В.Б	Размер упаковки	В.Н	В.Б	Размер упаковки
	кг	кг	мм	кг	кг	мм
100US47.5	151	165	1024x384x495	157	171	1024x384x525
100US411	170	185	1094x384x495	176	191	1094x384x525

Установка с автоматической трубной муфтой (Z)

Муфта и насос будут упакованы индивидуально, размер упаковки и вес в таблице относятся только к насосу, пожалуйста, изучите раздел «Автоматическая трубная муфта», чтобы проверить размер и вес упаковки муфты.

Автоматическая трубная муфта	ØA	ØB	ØC	N-Ød	T1	T2	T3	T4	T5	T6	T7	T8	T9	K1	K2	S	h1	h2	h3
80-80(PN6)	Ø80 / G3″	150	190	4-Ø18	315	265	145	27	50	255	225	30	78	215	155	77	25	190	305
100-100(PN6)	Ø100 / G4″	170	210	4-Ø18	365	305	170	32	55	295	260	35	95	265	175	100	25	230	350

Scroll

Автоматическая трубная муфта	ØA	ØB	ØC	N-Ød	T1	T2	T3	T4	T5	T6	T7	T8	T9	K1	K2	S	h1	h2	h3
80-80(PN6)	Ø80 / G3″	150	190	4-Ø18	315	265	145	27	50	255	225	30	78	215	155	77	25	190	305
100-100(PN6)	Ø100 / G4″	170	210	4-Ø18	365	305	170	32	55	295	260	35	95	265	175	100	25	230	350

Таблица размеров

Модель	Автом. трубн. муфта	H1	H2	H3	H4	A1	A2	A3	A4	P	Q	D	E1xE2	Вес насоса и размеры упаковки
														В.Н	В.Б	Размер упаковки
80US45.5	80-80(PN6)	50	305	640	855	175	405	560	730	172	172	344	750x550	127	140	984x384x465
100US45.5	100-100(PN6)	60	360	690	910	200	460	615	822	172	172	344	850x550	130	143	1024x384x495
80US47.5	80-80(PN6)	50	305	685	900	175	405	560	730	172	172	344	750x550	142	156	984x384x465
100US47.5	100-100(PN6)	60	360	735	950	200	460	615	822	172	172	344	850x550	145	159	1024x384x495
100US411	100-100(PN6)	60	360	795	1015	200	460	615	822	172	172	344	850x550	164	179	1094x384x495

Scroll

Модель	Автом. трубн. муфта	H1	H2	H3	H4	A1	A2	A3	A4	P	Q	D	E1xE2	Вес насоса и размеры упаковки
														В.Н	В.Б	Размер упаковки
80US45.5	80-80(PN6)	50	305	640	855	175	405	560	730	172	172	344	750x550	127	140	984x384x465
100US45.5	100-100(PN6)	60	360	690	910	200	460	615	822	172	172	344	850x550	130	143	1024x384x495
80US47.5	80-80(PN6)	50	305	685	900	175	405	560	730	172	172	344	750x550	142	156	984x384x465
100US47.5	100-100(PN6)	60	360	735	950	200	460	615	822	172	172	344	850x550	145	159	1024x384x495
100US411	100-100(PN6)	60	360	795	1015	200	460	615	822	172	172	344	850x550	164	179	1094x384x495
