US (2.2-5.5кВт 2P)

Вихревое рабочее колесо
US (2.2-5.5кВт 2P)
Вихревое рабочее колесо US (2.2-5.5кВт 2P)

Насос Solidpump серии US – это многоцелевой насос с вихревым рабочим колесом. Данное рабочее колесо в основном используется в насосах со спиральным отводом. Вихревые рабочие колеса перекачивают воду вихревым потоком, вызванным взаимодействием с корпусом, который предотвращает внутреннее засорение твердыми включениями.

Применение

  • Для бытовых сточных вод и ливневой канализации в удаленных районах города, парковок, коммунальном хозяйстве

  • Перекачка сточных вод промышленных объектов, торговых центров, больниц, отелей
  • Для перекачки воды в сельском хозяйстве и аквакультуре
  • Перекачка сточных вод с содержанием крупных частиц на строительных площадках





Технические характеристики

  • Класс изоляции: В (F по запросу)

  • Класс защиты: IP68
  • Температура воды: до 40°С
  • РН: от 6 до 10
  • Плотность жидкости: 1,3 г/см3
  • Электропитание: три фазы 380 В +-10%, 50Гц
  • Защита двигателя: встроенная
  • Производительность: до 70 м3
  • Напор: до 23 м
  • Максимальная глубина погружения: 10 м
  • Длина кабеля: 8 м

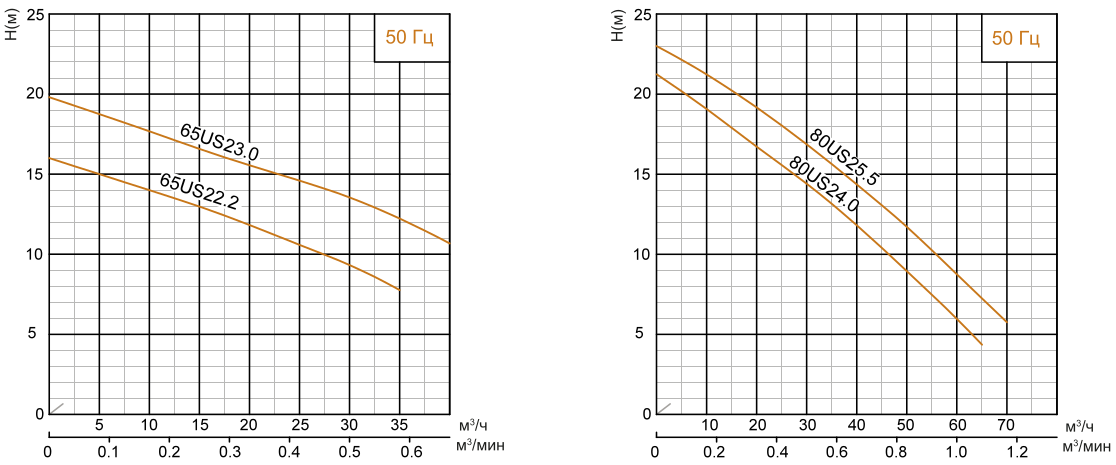

Рабочие характеристики

Модель 50Гц.

Напряжение

Номин. ток

Мощность двигателя

Выпускное отверстие

Номин. Производит.

Номин. Напор

Макс. Производит.

Макс. Напор

Крыльчатка Канал

Кабель



В

А

кВт

ВД

дюйм

мм

м3

м

м3

м

мм

мм2

65US22.2

380

5

2.2

3

35

25

10

35

16

56

4G 1.0

65US23.0

380

6.5

3

4

65

25

15

40

20

56

4G1.5

80US24.0

380

8.9

4

5.5

3

80

40

12

65

21

56

4G1.5

80US25.5

380

11.7

5.5

7.5

3

80

50

12

70

23

56

4G2.5

Scroll

Модель 50Гц.

Напряжение

Номин. ток

Мощность двигателя

Выпускное отверстие

Номин. Производит.

Номин. Напор

Макс. Производит.

Макс. Напор

Крыльчатка Канал

Кабель



В

А

кВт

ВД

дюйм

мм

м3

м

м3

м

мм

мм2

65US22.2

380

5

2.2

3

35

25

10

35

16

56

4G 1.0

65US23.0

380

6.5

3

4

65

25

15

40

20

56

4G1.5

80US24.0

380

8.9

4

5.5

3

80

40

12

65

21

56

4G1.5

80US25.5

380

11.7

5.5

7.5

3

80

50

12

70

23

56

4G2.5

Материал

Наименование детали

Материалы

1

Шланговая муфта

Чугун

01a

Шланговая муфта

Чугун

3

Клеммная коробка

Чугун

5

Верхняя крышка

Чугун

6

Корпус верхнего подшипника

Чугун

7

Корпус подшипника

Чугун

10

Уплотнение кронштейна

Чугун

11

Корпус двигателя

Чугун

13

Корпус насоса

Чугун

14

Крыльчатка

Чугун

17

Переходник муфты

Чугун

22a

Соединительная муфта

Чугун

22b

Опора верхней направляющей

Чугун

27

Статор

Чугун

28

Ротор

Вал: AISl304SS

30

Фланец

Чугун

31a

Подшипник

Шариковый подшипник

31b

Подшипник

Шариковый подшипник

33

Реле защиты двигателя



34

Торцевое уплотнение

Карбид кремн.-керам./графит-керам.

35

Сальник



47

Кабель



Scroll

Наименование детали

Материалы

1

Шланговая муфта

Чугун

01a

Шланговая муфта

Чугун

3

Клеммная коробка

Чугун

5

Верхняя крышка

Чугун

6

Корпус верхнего подшипника

Чугун

7

Корпус подшипника

Чугун

10

Уплотнение кронштейна

Чугун

11

Корпус двигателя

Чугун

13

Корпус насоса

Чугун

14

Крыльчатка

Чугун

17

Переходник муфты

Чугун

22a

Соединительная муфта

Чугун

22b

Опора верхней направляющей

Чугун

27

Статор

Чугун

28

Ротор

Вал: AISl304SS

30

Фланец

Чугун

31a

Подшипник

Шариковый подшипник

31b

Подшипник

Шариковый подшипник

33

Реле защиты двигателя



34

Торцевое уплотнение

Карбид кремн.-керам./графит-керам.

35

Сальник



47

Кабель

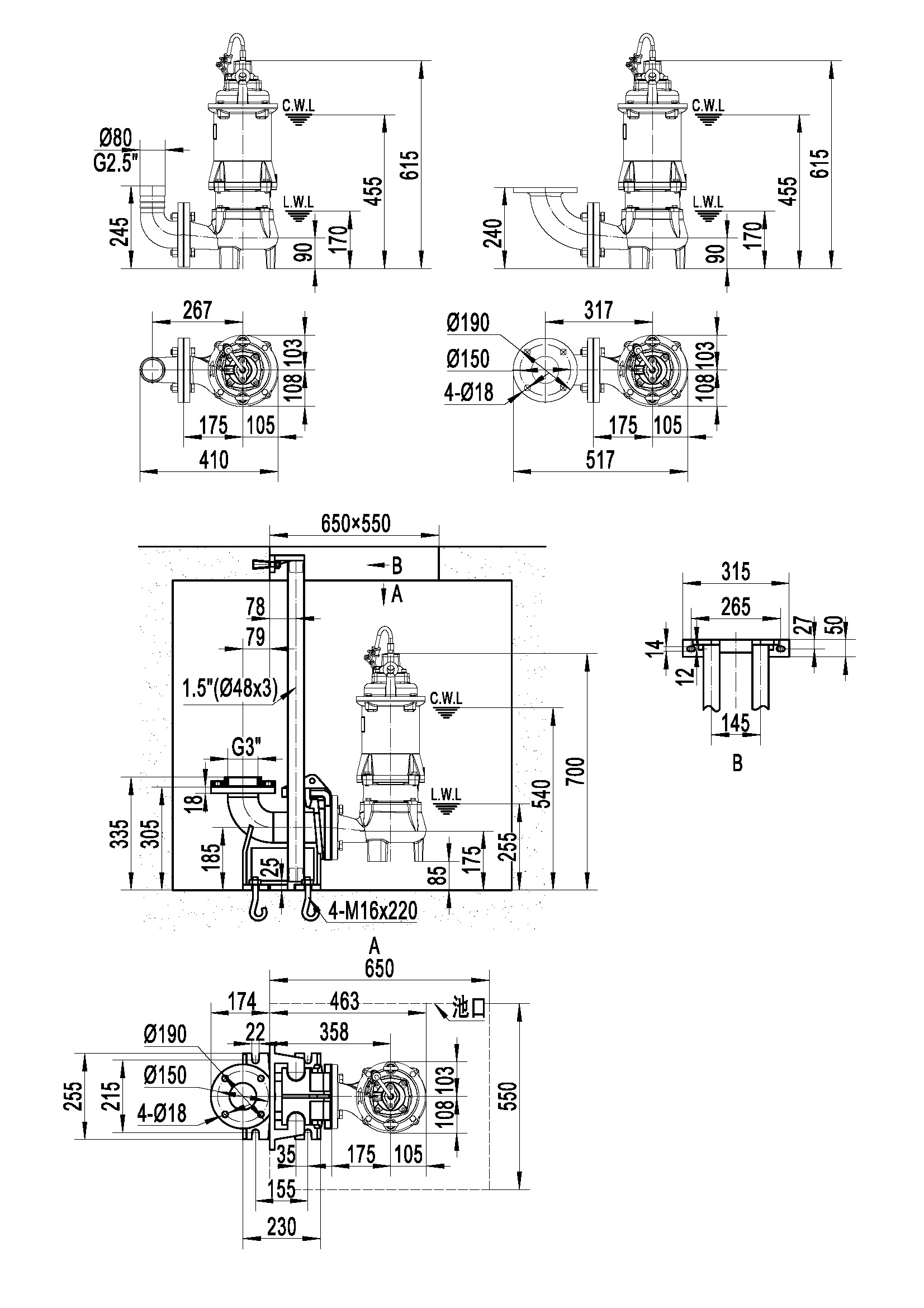

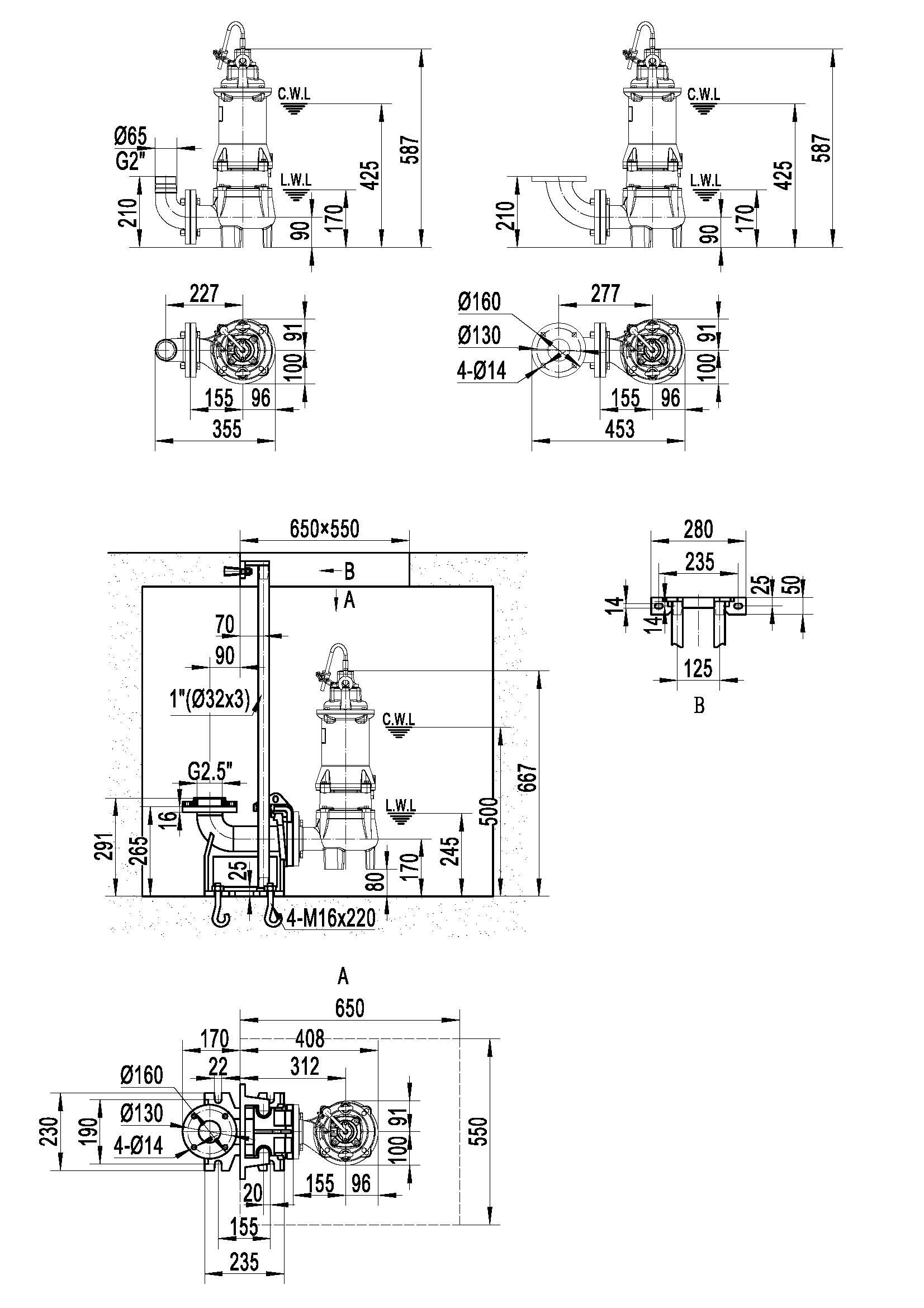

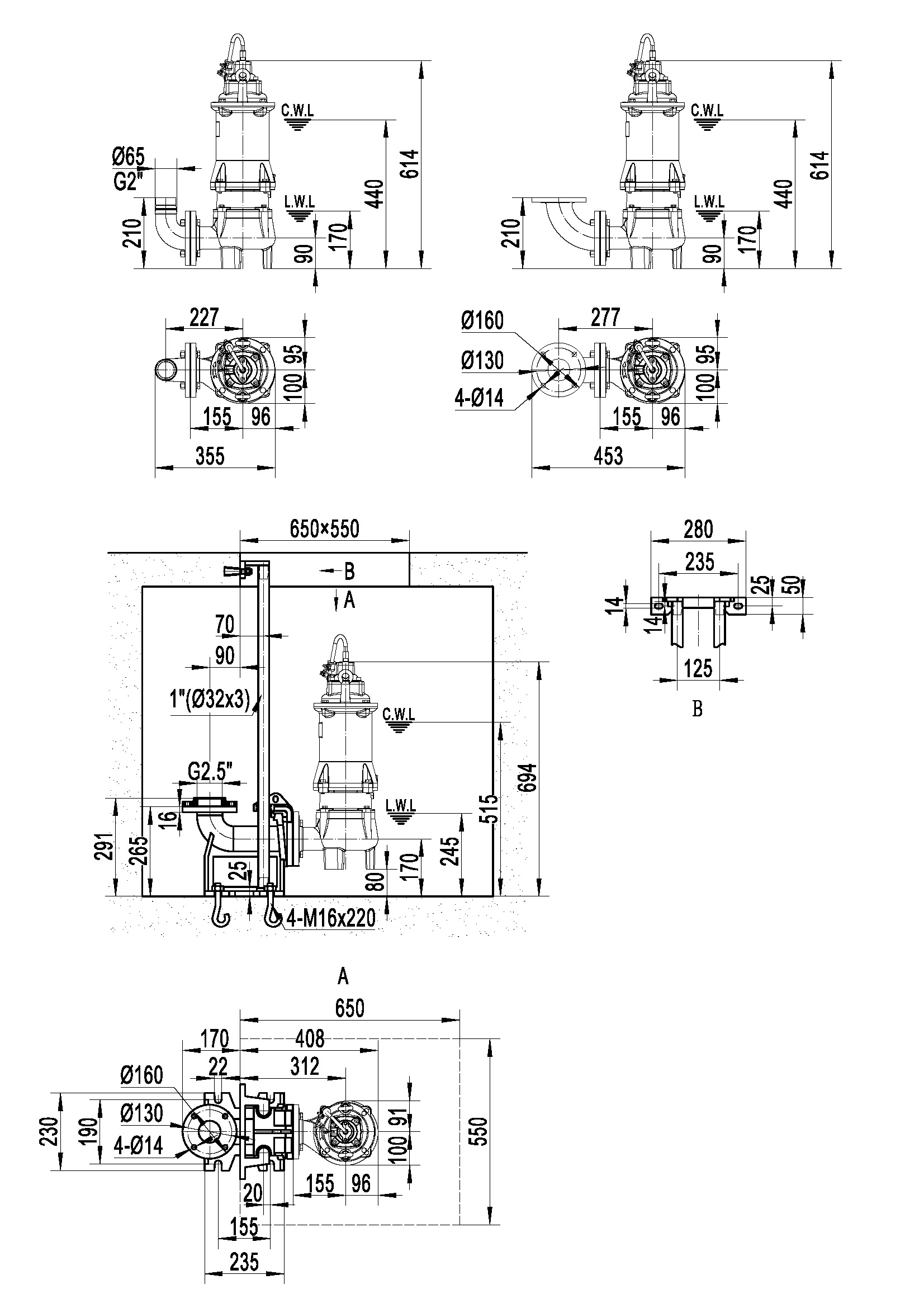

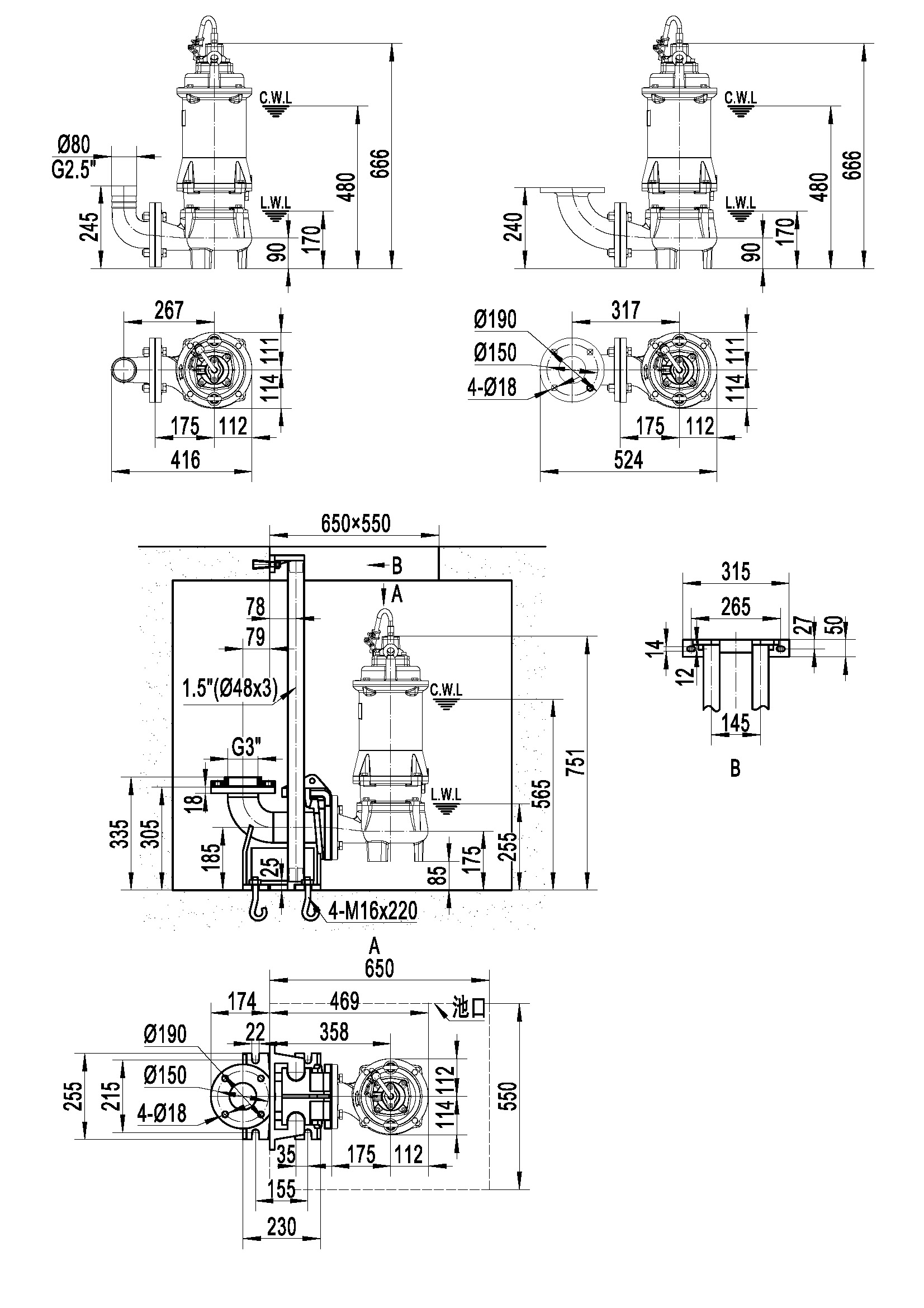

Размер и вес

Модель

Ød

G

ØA1

ØB1

ØC1

n-Ød1

h1

h2

h3

W1

W2

H

O

P

Q

L

D

M1

M2

N1

N2

65US22.2

65

G2″

65

130

160

4-Ø14

210

210

90

425

170

585

100

102

93

155

195

227

267

360

447

65US23.0

65

G2″

65

130

160

4-Ø14

210

210

90

440

170

620

100

102

93

155

195

227

267

360

447

80US24.0

80

G2½″

80

150

190

4-Ø18

245

240

100

455

170

645

105

110

100

175

210

267

317

410

517

80US25.5

80

G2½″

80

150

190

4-Ø18

245

240

100

480

170

675

110

113

105

175

223

267

317

413

520

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды
Scroll

Модель

Ød

G

ØA1

ØB1

ØC1

n-Ød1

h1

h2

h3

W1

W2

H

O

P

Q

L

D

M1

M2

N1

N2

65US22.2

65

G2″

65

130

160

4-Ø14

210

210

90

425

170

585

100

102

93

155

195

227

267

360

447

65US23.0

65

G2″

65

130

160

4-Ø14

210

210

90

440

170

620

100

102

93

155

195

227

267

360

447

80US24.0

80

G2½″

80

150

190

4-Ø18

245

240

100

455

170

645

105

110

100

175

210

267

317

410

517

80US25.5

80

G2½″

80

150

190

4-Ø18

245

240

100

480

170

675

110

113

105

175

223

267

317

413

520

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды

Установка со съемным гибким трубопроводом (R)

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

65US22.2

39

45

700х230х305

43

49

700х230х315

65US23.0

48

54

700х230х305

52

58

700х230х315

Scroll

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

65US22.2

39

45

700х230х305

43

49

700х230х315

65US23.0

48

54

700х230х305

52

58

700х230х315

Установка со съемным жестким трубопроводом (Y)

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

80US24.0

59

64

760х250х335

63

68

760х250х355

80US25.5

73

77

790х260х335

77

81

790х260х355

Scroll

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

80US24.0

59

64

760х250х335

63

68

760х250х355

80US25.5

73

77

790х260х335

77

81

790х260х355

Установка с автоматической трубной муфтой (Z)

Муфта и насос будут упакованы индивидуально, размер упаковки и вес в таблице относятся только к насосу, пожалуйста, изучите раздел «Автоматическая трубная муфта», чтобы проверить размер и вес упаковки муфты.

Автоматическая трубная муфта

ØA

ØB

ØC

N-Ød

T1

T2

T3

T4

T5

T6

T7

T8

T9

K1

K2

S

h1

h2

h3

h4

65-65(PN6)

Ø65 / G2½″

130

160

4-Ø14

280

230

125

30

50

230

235

20

70

190

155

90

25

165

265

295

80-80(PN6)

Ø65 / G3″

150

190

4-Ø18

315

265

145

27

50

255

225

30

78

215

155

70

25

190

305

335

Scroll

Муфта и насос будут упакованы индивидуально, размер упаковки и вес в таблице относятся только к насосу, пожалуйста, изучите раздел «Автоматическая трубная муфта», чтобы проверить размер и вес упаковки муфты.

Автоматическая трубная муфта

ØA

ØB

ØC

N-Ød

T1

T2

T3

T4

T5

T6

T7

T8

T9

K1

K2

S

h1

h2

h3

h4

65-65(PN6)

Ø65 / G2½″

130

160

4-Ø14

280

230

125

30

50

230

235

20

70

190

155

90

25

165

265

295

80-80(PN6)

Ø65 / G3″

150

190

4-Ø18

315

265

145

27

50

255

225

30

78

215

155

70

25

190

305

335

Таблица размеров

Модель

Автом. трубн.

муфта

H1

H2

H3

H4

A1

A2

A3

A4

P

Q

D

E1xE2

Вес насоса и размеры упаковки



В.Н

В.Б

Размер упаковки

65US22.2

65-65(PN6)

75

245

500

660

155

245

410

580

102

93

195

650x550

36

42

700x230x305

65US23.0

65-65(PN6)

75

245

515

695

155

245

410

580

102

93

195

650x550

46

51

740x230x305

80US24.0

80-80(PN6)

90

260

1180

1680

335

825

1184

1676

398

320

718

650x550

54

59

760x250x335

80US25.5

80-80(PN6)

90

260

570

765

175

260

460

632

113

105

218

650x550

68

71

790x260x335



Scroll

Модель

Автом. трубн.

муфта

H1

H2

H3

H4

A1

A2

A3

A4

P

Q

D

E1xE2

Вес насоса и размеры упаковки



В.Н

В.Б

Размер упаковки

65US22.2

65-65(PN6)

75

245

500

660

155

245

410

580

102

93

195

650x550

36

42

700x230x305

65US23.0

65-65(PN6)

75

245

515

695

155

245

410

580

102

93

195

650x550

46

51

740x230x305

80US24.0

80-80(PN6)

90

260

1180

1680

335

825

1184

1676

398

320

718

650x550

54

59

760x250x335

80US25.5

80-80(PN6)

90

260

570

765

175

260

460

632

113

105

218

650x550

68

71

790x260x335
