BS (7.5-11кВт 2P)

Канальное рабочее колесо
BS (7.5-11кВт 2P)
Канальное рабочее колесо BS (7.5-11кВт 2P)

Насос Solidpump серии BS включает в себя канальное рабочее колесо, разработанное специально для канализационных насосов. Рабочее колесо имеет широкий канал, идущий от входного отверстия к выходному, что предотвращает засорение насоса всасываемыми твердыми частицами.

Применение

  • Перекачка сточных вод промышленных объектов, торговых центров, больниц, отелей

  • Для бытовых сточных вод и ливневой канализации в удаленных районах города, парковок, коммунальном хозяйстве
  • Для перекачки сточных вод на очистные сооружения
  • Для перекачки воды в сельском хозяйстве и аквакультуре





Технические характеристики

  • Класс изоляции: F

  • Класс защиты: IP68
  • Температура воды: ДО 40°С
  • РН: от 6 до 10
  • Плотность жидкости: 1,3 г/см3
  • Электропитание: три фазы 380 В +-10%, 50Гц
  • Защита двигателя: 7.5 кВт встроенный
  • Производительность: до 200 м3
  • Напор: до 52 м
  • Максимальная глубина погружения: 20 м
  • Длина кабеля: 8 м

Рабочие характеристики

Модель 50Гц.

Напряжение

Номин. ток

Мощность двигателя

Выпускное отверстие

Номин. Производит.

Номин. Напор

Макс. Производит.

Макс. Напор

Крыльчатка Канал

Кабель



В

А

кВт

ВД

дюйм

мм

м3

м

м3

м

мм

мм2

50BS27.5

380

15.7

7.5

10

2

50

20

45

37

52

25

4G4.0

80BS27.5

380

15.7

7.5

10

3

80

30

35

80

40

30

4G4.0

100BS27.5

380

15.7

7.5

10

4

100

65

22/19

110

34/30

35

4G4.0

150BS27.5

380

15.7

7.5

10

6

150

100

12/10

160/135

20/18

35

4G4.0

80BS211

380

22

11

15

3

80

45

37

110

48

35

4G4.0

100BS211

380

22

11

15

4

100

65

35/33

125

48/46

35

4G4.0

150BS211

380

22

11

15

6

150

100

20/19

200/185

29/27

50

4G4.0



Scroll

Модель 50Гц.

Напряжение

Номин. ток

Мощность двигателя

Выпускное отверстие

Номин. Производит.

Номин. Напор

Макс. Производит.

Макс. Напор

Крыльчатка Канал

Кабель



В

А

кВт

ВД

дюйм

мм

м3

м

м3

м

мм

мм2

50BS27.5

380

15.7

7.5

10

2

50

20

45

37

52

25

4G4.0

80BS27.5

380

15.7

7.5

10

3

80

30

35

80

40

30

4G4.0

100BS27.5

380

15.7

7.5

10

4

100

65

22/19

110

34/30

35

4G4.0

150BS27.5

380

15.7

7.5

10

6

150

100

12/10

160/135

20/18

35

4G4.0

80BS211

380

22

11

15

3

80

45

37

110

48

35

4G4.0

100BS211

380

22

11

15

4

100

65

35/33

125

48/46

35

4G4.0

150BS211

380

22

11

15

6

150

100

20/19

200/185

29/27

50

4G4.0



Материал

Наименование детали

Материалы

1

Шланговая муфта

Чугун

01a

Шланговая муфта

Чугун

3

Клеммная коробка

Чугун

5

Верхняя крышка

Чугун

6

Корпус верхнего подшипника

Чугун

7

Корпус подшипника

Чугун

10

Уплотнение кронштейна

Чугун

11

Корпус двигателя

Чугун

13

Корпус насоса

Чугун

14

Крыльчатка

Ковкий чугун

17

Переходник муфты

Чугун

22

Подставка

Чугун

22a

Соединительная муфта

Чугун

22b

Опора верхней направляющей

Чугун

27

Статор



28

Ротор

Вал: AISl304SS

30

Фланец

Чугун

31a

Подшипник

Шариковый подшипник

31b

Подшипник

Шариковый подшипник

33

Реле защиты двигателя



34a

Торцевое уплотнение

Карбид кремн.-керам./графит-керам.

34b

Торцевое уплотнение

Карбид кремн.-карбид кремн.

47

Кабель





Scroll

Наименование детали

Материалы

1

Шланговая муфта

Чугун

01a

Шланговая муфта

Чугун

3

Клеммная коробка

Чугун

5

Верхняя крышка

Чугун

6

Корпус верхнего подшипника

Чугун

7

Корпус подшипника

Чугун

10

Уплотнение кронштейна

Чугун

11

Корпус двигателя

Чугун

13

Корпус насоса

Чугун

14

Крыльчатка

Ковкий чугун

17

Переходник муфты

Чугун

22

Подставка

Чугун

22a

Соединительная муфта

Чугун

22b

Опора верхней направляющей

Чугун

27

Статор



28

Ротор

Вал: AISl304SS

30

Фланец

Чугун

31a

Подшипник

Шариковый подшипник

31b

Подшипник

Шариковый подшипник

33

Реле защиты двигателя



34a

Торцевое уплотнение

Карбид кремн.-керам./графит-керам.

34b

Торцевое уплотнение

Карбид кремн.-карбид кремн.

47

Кабель

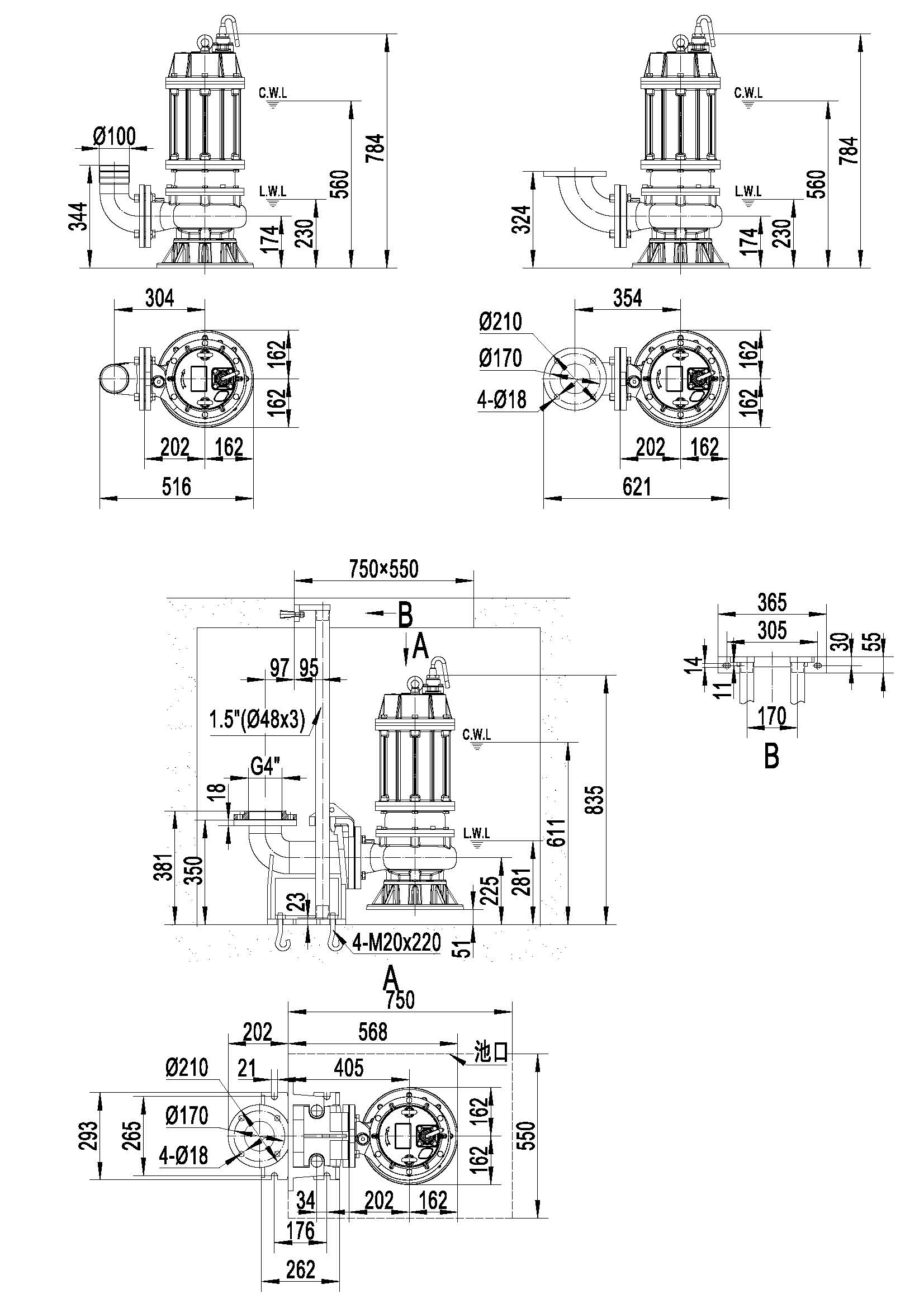

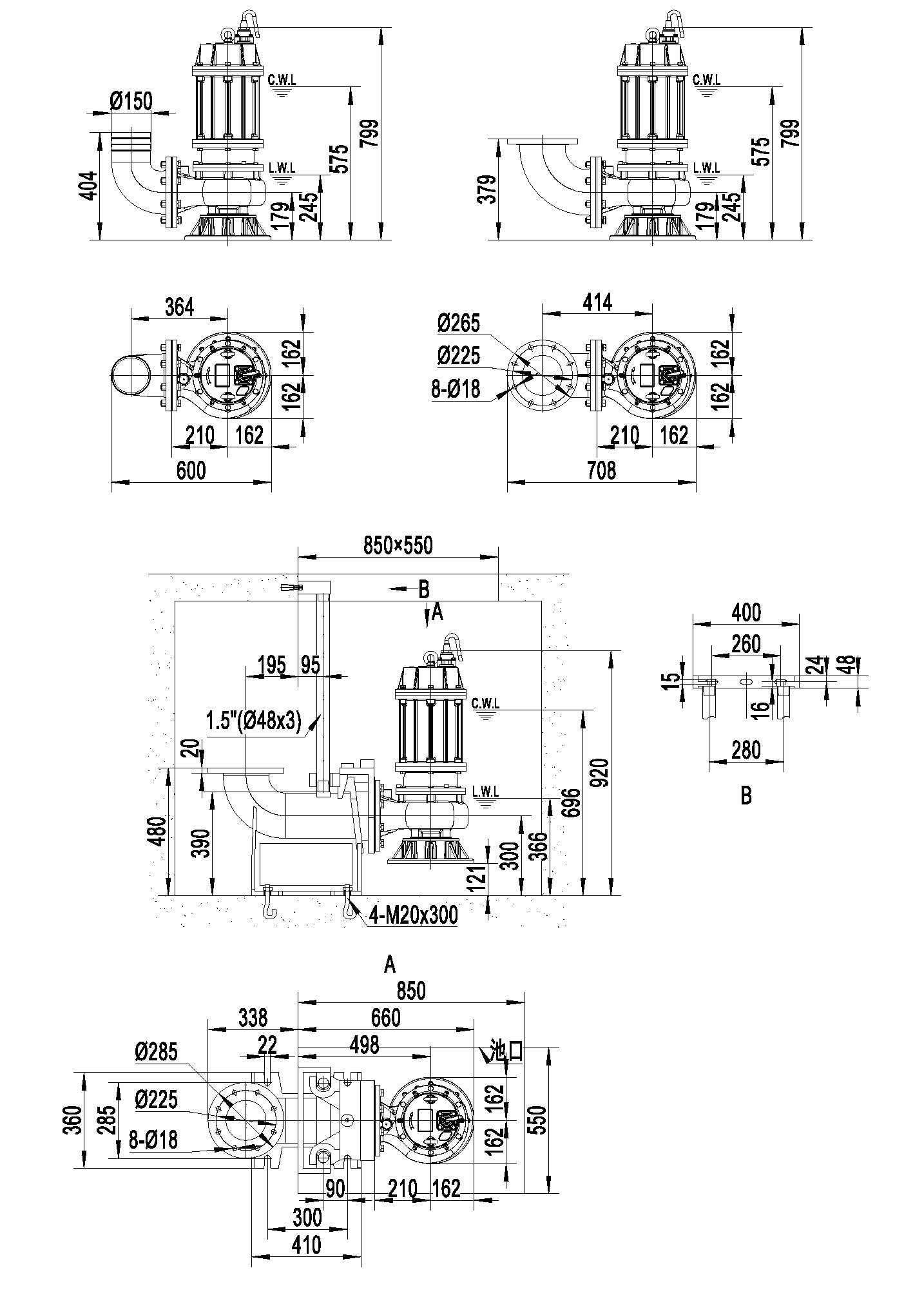

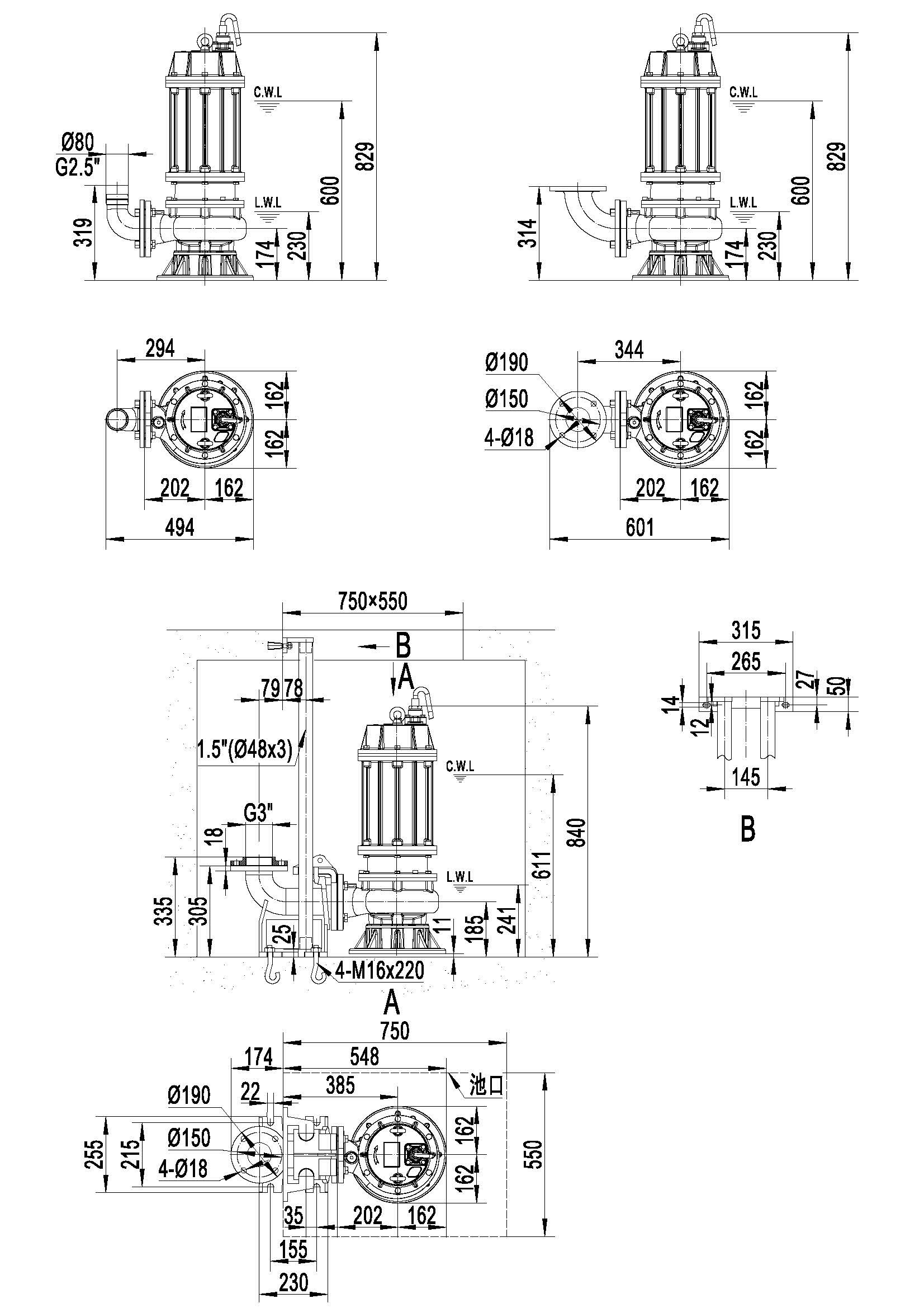

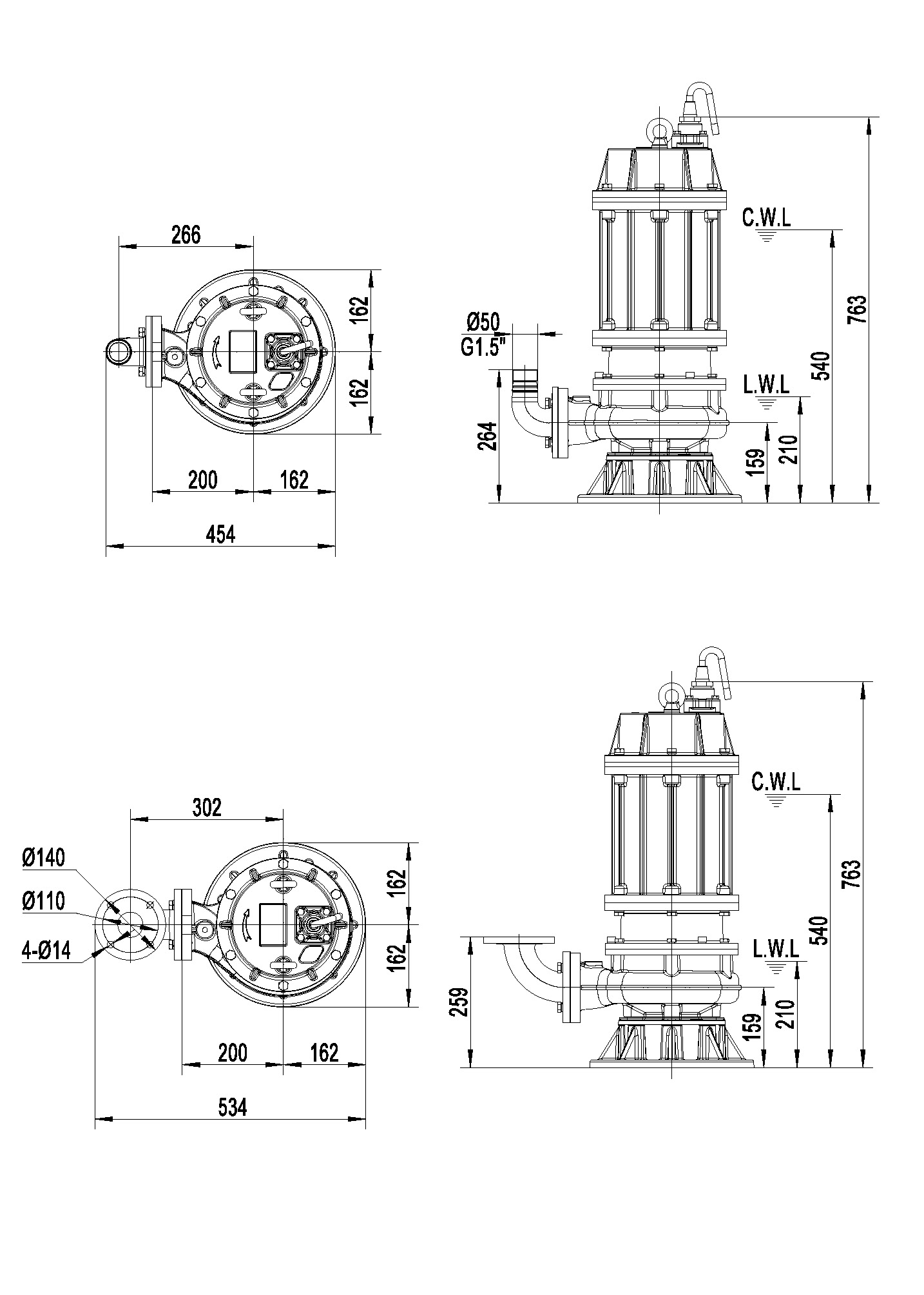

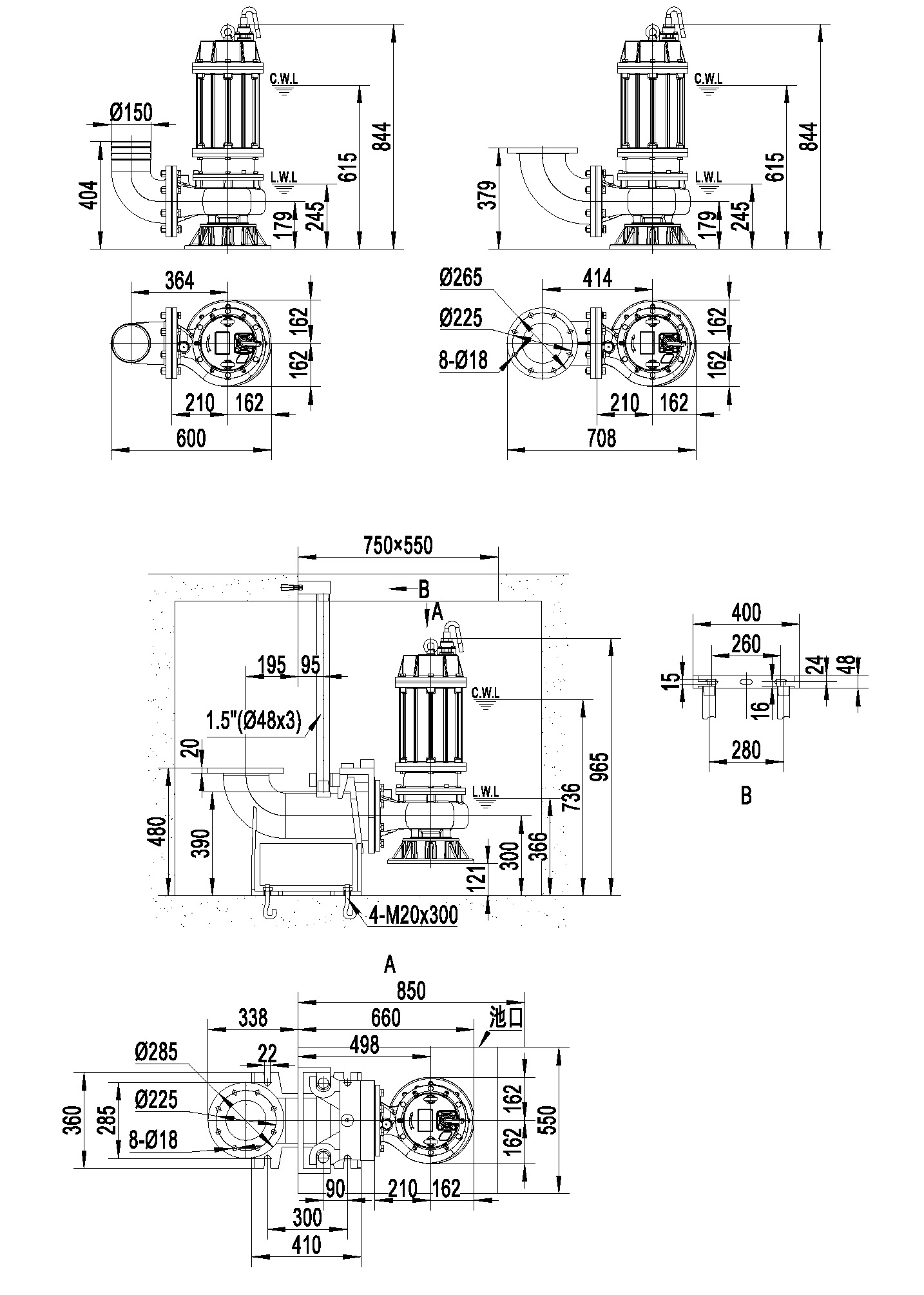

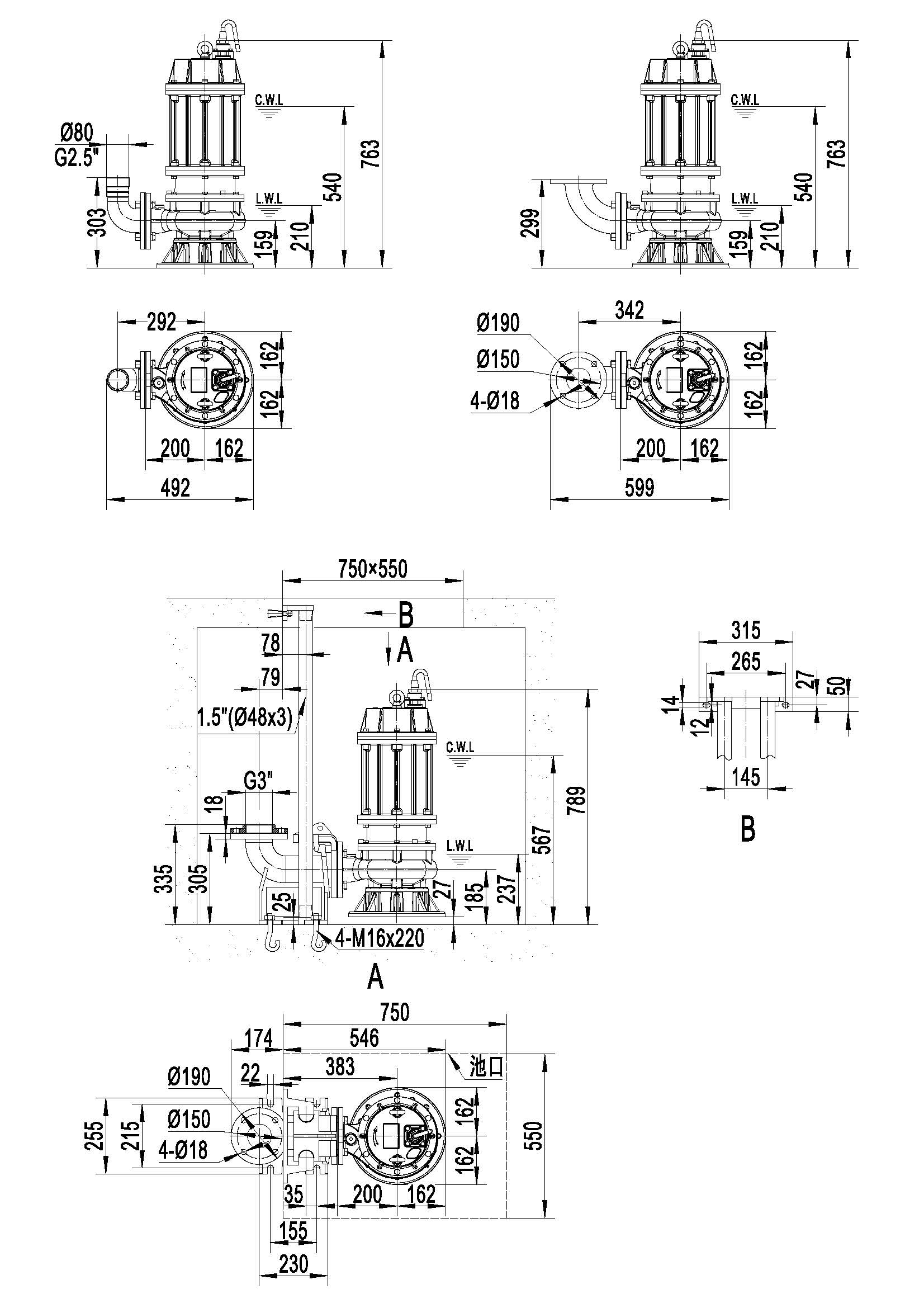

Размер и вес

Модель

Ød

G

ØA1

ØB1

ØC1

n-Ød1

h1

h2

h3

W1

W2

H

O

P

Q

L

D

M1

M2

N1

N2

50BS27.5

50

G1½″

50

110

140

4-Ø14

265

260

160

540

210

760

162

162

162

200

324

267

298

454

530

80BS27.5

80

-

80

150

190

4-Ø18

305

300

160

540

210

760

162

162

162

200

324

292

342

491

599

100BS27.5

100

-

100

170

210

4-Ø18

345

325

175

560

230

780

162

162

162

200

324

302

352

514

619

150BS27.5

150

-

150

225

265

8-Ø18

405

380

180

575

245

795

162

162

162

210

324

362

412

598

706

80BS211

80

-

80

150

190

4-Ø18

320

315

175

580

230

825

162

162

162

200

324

292

342

491

599

100BS211

100

-

100

170

210

4-Ø18

345

325

175

580

230

825

162

162

162

200

324

302

352

514

619

150BS211

150

-

150

225

265

8-Ø18

405

380

180

595

245

840

162

162

162

210

324

362

412

598

706

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды
Scroll

Модель

Ød

G

ØA1

ØB1

ØC1

n-Ød1

h1

h2

h3

W1

W2

H

O

P

Q

L

D

M1

M2

N1

N2

50BS27.5

50

G1½″

50

110

140

4-Ø14

265

260

160

540

210

760

162

162

162

200

324

267

298

454

530

80BS27.5

80

-

80

150

190

4-Ø18

305

300

160

540

210

760

162

162

162

200

324

292

342

491

599

100BS27.5

100

-

100

170

210

4-Ø18

345

325

175

560

230

780

162

162

162

200

324

302

352

514

619

150BS27.5

150

-

150

225

265

8-Ø18

405

380

180

575

245

795

162

162

162

210

324

362

412

598

706

80BS211

80

-

80

150

190

4-Ø18

320

315

175

580

230

825

162

162

162

200

324

292

342

491

599

100BS211

100

-

100

170

210

4-Ø18

345

325

175

580

230

825

162

162

162

200

324

302

352

514

619

150BS211

150

-

150

225

265

8-Ø18

405

380

180

595

245

840

162

162

162

210

324

362

412

598

706

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды

Установка со съемным гибким трубопроводом (R)

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

50BS27.5

114

127

894x364x435

116

129

894x364x445

80BS27.5

118

130

894x364x435

122

134

894x364x455

100BS27.5

122

134

924x364x435

128

140

924x364x465

150BS27.5

134

146

944x384x445

142

154

944x384x495



Scroll

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

50BS27.5

114

127

894x364x435

116

129

894x364x445

80BS27.5

118

130

894x364x435

122

134

894x364x455

100BS27.5

122

134

924x364x435

128

140

924x364x465

150BS27.5

134

146

944x384x445

142

154

944x384x495



Установка со съемным жестким трубопроводом (Y)

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

80BS211

131

143

964x364x435

135

147

964x364x455

100BS211

133

145

964x364x435

139

151

964x364x465

150BS211

145

157

984x384x455

153

165

984x384x495

Scroll

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

80BS211

131

143

964x364x435

135

147

964x364x455

100BS211

133

145

964x364x435

139

151

964x364x465

150BS211

145

157

984x384x455

153

165

984x384x495

Установка с автоматической трубной муфтой (Z)

Муфта и насос будут упакованы индивидуально, размер упаковки и вес в таблице относятся только к насосу, пожалуйста, изучите раздел «Автоматическая трубная муфта», чтобы проверить размер и вес упаковки муфты.

Автоматическая трубная муфта

ØA

ØB

ØC

N-Ød

T1

T2

T3

T4

T5

T6

T7

T8

T9

K1

K2

S

h1

h2

h3

h4

80-80(PN6)

Ø80 / G3″

150

190

4-Ø18

315

265

145

27

50

255

225

30

78

215

155

77

25

190

305

335

100-100(PN6)

Ø100 / G4″

170

210

4-Ø18

365

305

170

32

55

295

260

35

95

265

175

100

25

230

350

380

150-150(PN6)

Ø150

225

265

8-Ø18

400

260

280

24

48

400

410

75

95

280

300

200

390

300

480

-

Scroll

Муфта и насос будут упакованы индивидуально, размер упаковки и вес в таблице относятся только к насосу, пожалуйста, изучите раздел «Автоматическая трубная муфта», чтобы проверить размер и вес упаковки муфты.

Автоматическая трубная муфта

ØA

ØB

ØC

N-Ød

T1

T2

T3

T4

T5

T6

T7

T8

T9

K1

K2

S

h1

h2

h3

h4

80-80(PN6)

Ø80 / G3″

150

190

4-Ø18

315

265

145

27

50

255

225

30

78

215

155

77

25

190

305

335

100-100(PN6)

Ø100 / G4″

170

210

4-Ø18

365

305

170

32

55

295

260

35

95

265

175

100

25

230

350

380

150-150(PN6)

Ø150

225

265

8-Ø18

400

260

280

24

48

400

410

75

95

280

300

200

390

300

480

-

Таблица размеров

Модель

Автом. трубн.

муфта

H1

H2

H3

H4

A1

A2

A3

A4

P

Q

D

E1xE2

Вес насоса и размеры упаковки



В.Н

В.Б

Размер упаковки

50BS27.5

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

80BS27.5

80-80(PN6)

30

240

570

790

175

375

538

710

162

162

324

750x550

113

125

894x364x435

100BS27.5

100-100(PN6)

55

285

615

835

200

400

562

768

162

162

324

750x550

116

128

924x364x435

150BS27.5

150-150(PN6)

120

365

695

915

285

495

655

996

162

162

324

850x550

122

134

944x384x455

80BS211

80-80(PN6)

15

245

595

840

175

375

538

710

162

162

324

750x550

126

138

964x364x435

100BS211

100-100(PN6)

55

285

635

880

200

400

562

768

162

162

324

750x550

127

139

964x364x435

150BS211

150-150(PN6)

120

365

715

960

285

495

655

996

162

162

324

750x550

133

145

984x384x455



Scroll

Модель

Автом. трубн.

муфта

H1

H2

H3

H4

A1

A2

A3

A4

P

Q

D

E1xE2

Вес насоса и размеры упаковки



В.Н

В.Б

Размер упаковки

50BS27.5

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

80BS27.5

80-80(PN6)

30

240

570

790

175

375

538

710

162

162

324

750x550

113

125

894x364x435

100BS27.5

100-100(PN6)

55

285

615

835

200

400

562

768

162

162

324

750x550

116

128

924x364x435

150BS27.5

150-150(PN6)

120

365

695

915

285

495

655

996

162

162

324

850x550

122

134

944x384x455

80BS211

80-80(PN6)

15

245

595

840

175

375

538

710

162

162

324

750x550

126

138

964x364x435

100BS211

100-100(PN6)

55

285

635

880

200

400

562

768

162

162

324

750x550

127

139

964x364x435

150BS211

150-150(PN6)

120

365

715

960

285

495

655

996

162

162

324

750x550

133

145

984x384x455



РК-Трейд +7 (499) 450-78-33 +7 4012 69-75-47
Россия 236001 Калининград Бакинская 24
info@solidpump.ru
Этот сайт использует технические файлы cookie и профилирующие файлы cookie других сайтов для рассылки рекламы в соответствии с вашими предпочтениями. Получив доступ к любому нижеследующему элементу этого баннера или нажав на Согласен, чтобы закрыть этот баннер, вы соглашаетесь на использование файлов cookie.Если вы хотите узнать больше или отказаться от всех или некоторых файлов cookie, нажмите на «Правила в отношении файлов COOKIE» Политике.
