Solidpump BS (5.5-7.5кВт 4P)

Канальное рабочее колесо Solidpump BS (5.5-7.5кВт 4P)

Насос Solidpump серии BS включает в себя канальное рабочее колесо, разработанное специально для канализационных насосов. Рабочее колесо имеет широкий канал, идущий от входного отверстия к выходному, что предотвращает засорение насоса всасываемыми твердыми частицами.

Применение

Перекачка сточных вод промышленных объектов, торговых центров, больниц, отелей
Для бытовых сточных вод и ливневой канализации в удаленных районах города, парковок, коммунальном хозяйстве
Для перекачки сточных вод на очистные сооружения
Для перекачки воды в сельском хозяйстве и аквакультуре

Технические характеристики

Класс изоляции: F
Класс защиты: IP68
Температура воды: до 40°С
РН: от 6 до 10
Плотность жидкости: 1,3 г/см³
Электропитание: три фазы 380 В +-10%, 50Гц
Защита двигателя: встроенная
Производительность: до 400^м3/ч
Напор: до 24 м
Максимальная глубина погружения: 20 м
Длина кабеля: 8 м

Запросить предложение

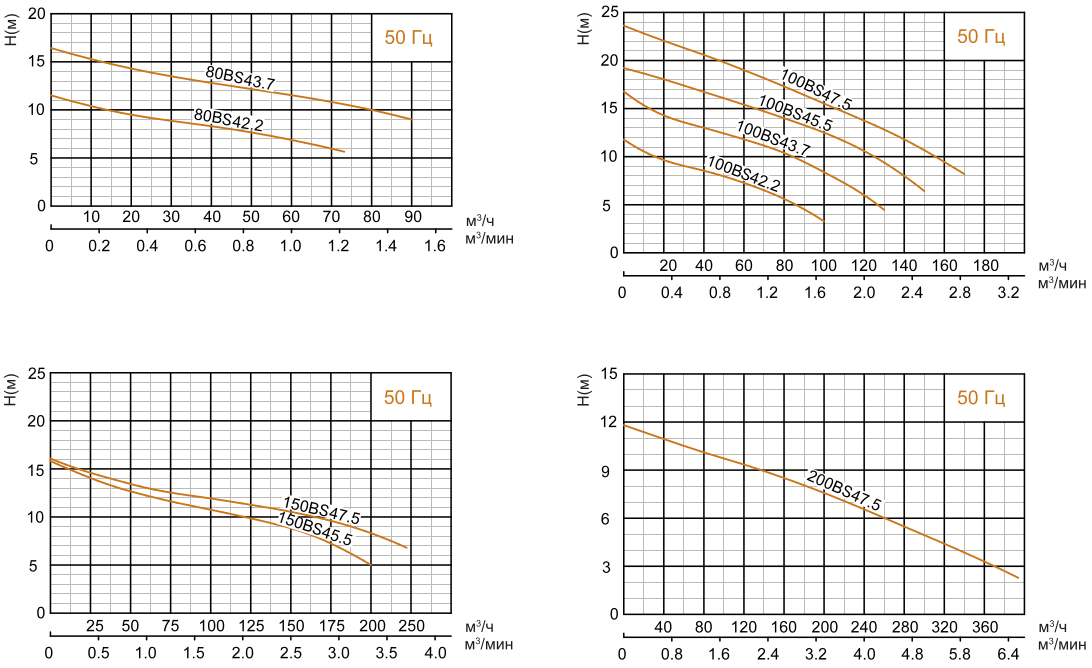

Рабочие характеристики

Модель 50Гц.	Напряжение	Номин. ток	Мощность двигателя		Выпускное отверстие		Номин. Производит.	Номин. Напор	Макс. Производит.	Макс. Напор	Крыльчатка Канал	Кабель
	В	А	кВт	ВД	дюйм	мм	м³/ч	м	м³/ч	м	мм	мм²
100BS45.5	380	11.7	5.5	7.5	4	100	65	15	150	19	50	4G2.5
150BS45.5	380	11.7	5.5	7.5	6	150	110	10	200	16	55	4G2.5
100BS47.5	380	15.7	7.5	10	4	100	100	15	170	24	50	4G4.0
150BS47.5	380	15.7	7.5	10	6	150	150	10	240	16	75	4G4.0
200BS47.5	380	15.7	7.5	10	8	200	250	6	400	12	75	4G4.0

Scroll

Модель 50Гц.	Напряжение	Номин. ток	Мощность двигателя		Выпускное отверстие		Номин. Производит.	Номин. Напор	Макс. Производит.	Макс. Напор	Крыльчатка Канал	Кабель
	В	А	кВт	ВД	дюйм	мм	м³/ч	м	м³/ч	м	мм	мм²
100BS45.5	380	11.7	5.5	7.5	4	100	65	15	150	19	50	4G2.5
150BS45.5	380	11.7	5.5	7.5	6	150	110	10	200	16	55	4G2.5
100BS47.5	380	15.7	7.5	10	4	100	100	15	170	24	50	4G4.0
150BS47.5	380	15.7	7.5	10	6	150	150	10	240	16	75	4G4.0
200BS47.5	380	15.7	7.5	10	8	200	250	6	400	12	75	4G4.0

Материал

№	Наименование детали	Материалы
1	Шланговая муфта	Чугун
01a	Шланговая муфта	Чугун
3	Клеммная коробка	Чугун
5	Верхняя крышка	Чугун
6	Корпус верхнего подшипника	Чугун
7	Корпус подшипника	Чугун
10	Уплотнение кронштейна	Чугун
11	Корпус двигателя	Чугун
13	Корпус насоса	Чугун
14	Крыльчатка	Ковкий чугун
17	Переходник муфты	Чугун
22	Подставка	Чугун
22a	Соединительная муфта	Чугун
22b	Опора верхней направляющей	Чугун
27	Статор
28	Ротор	Вал: AISl304SS
30	Фланец	Чугун
31a	Подшипник	Шариковый подшипник
31b	Подшипник	Шариковый подшипник
33	Реле защиты двигателя
34	Торцевое уплотнение	Карбид кремн.-керам./графит-керам.
47	Кабель

Scroll

№	Наименование детали	Материалы
1	Шланговая муфта	Чугун
01a	Шланговая муфта	Чугун
3	Клеммная коробка	Чугун
5	Верхняя крышка	Чугун
6	Корпус верхнего подшипника	Чугун
7	Корпус подшипника	Чугун
10	Уплотнение кронштейна	Чугун
11	Корпус двигателя	Чугун
13	Корпус насоса	Чугун
14	Крыльчатка	Ковкий чугун
17	Переходник муфты	Чугун
22	Подставка	Чугун
22a	Соединительная муфта	Чугун
22b	Опора верхней направляющей	Чугун
27	Статор
28	Ротор	Вал: AISl304SS
30	Фланец	Чугун
31a	Подшипник	Шариковый подшипник
31b	Подшипник	Шариковый подшипник
33	Реле защиты двигателя
34	Торцевое уплотнение	Карбид кремн.-керам./графит-керам.
47	Кабель

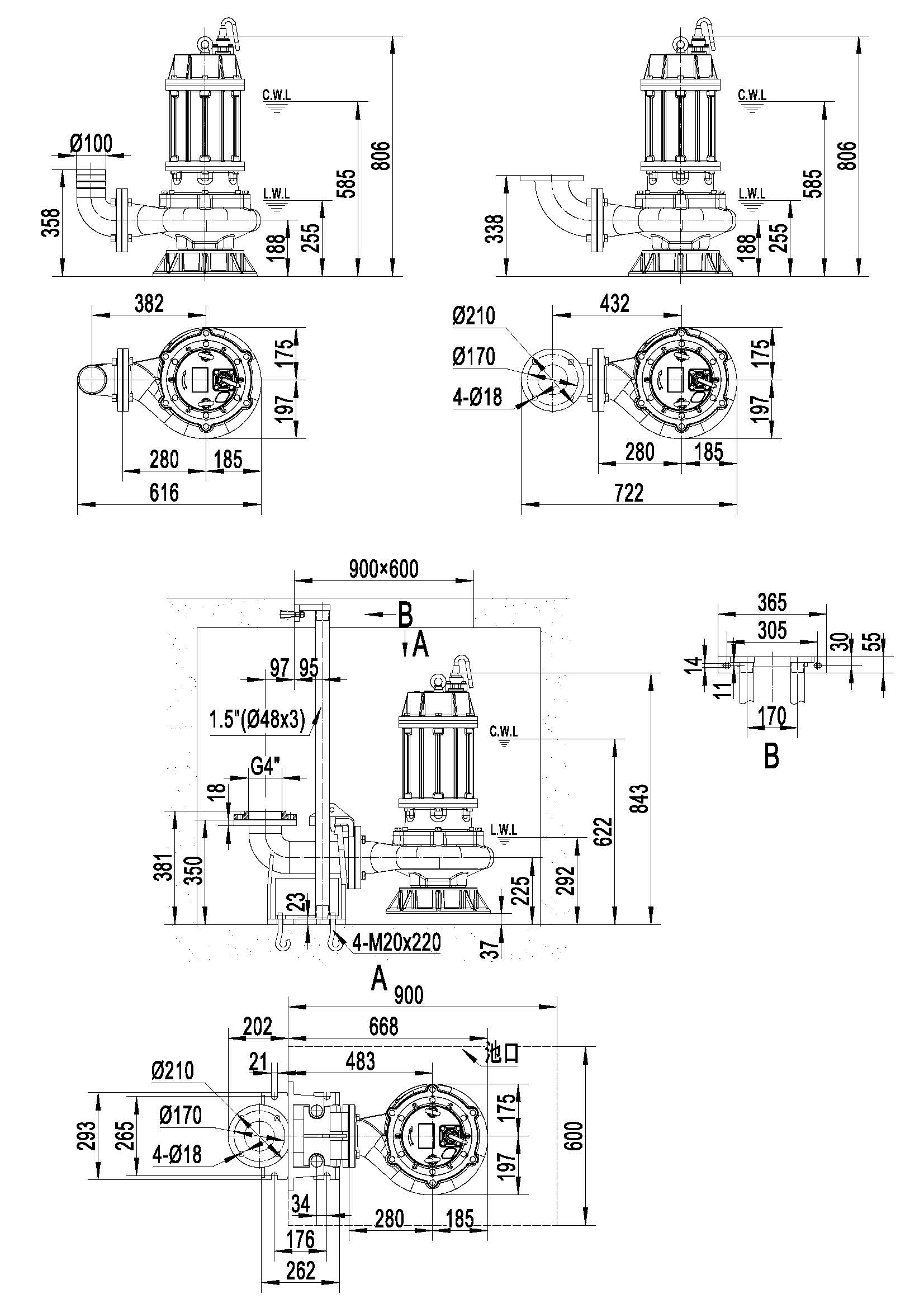

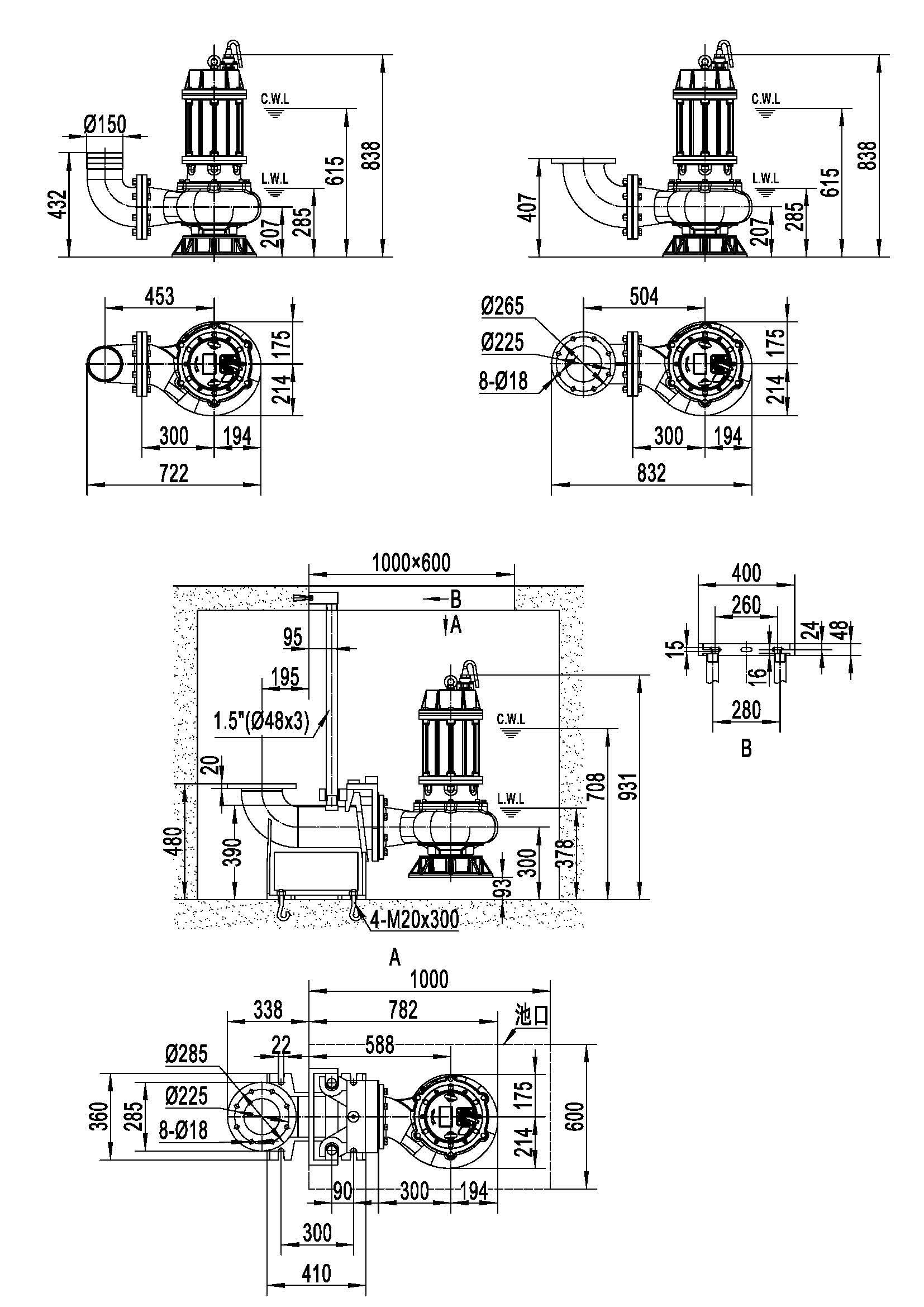

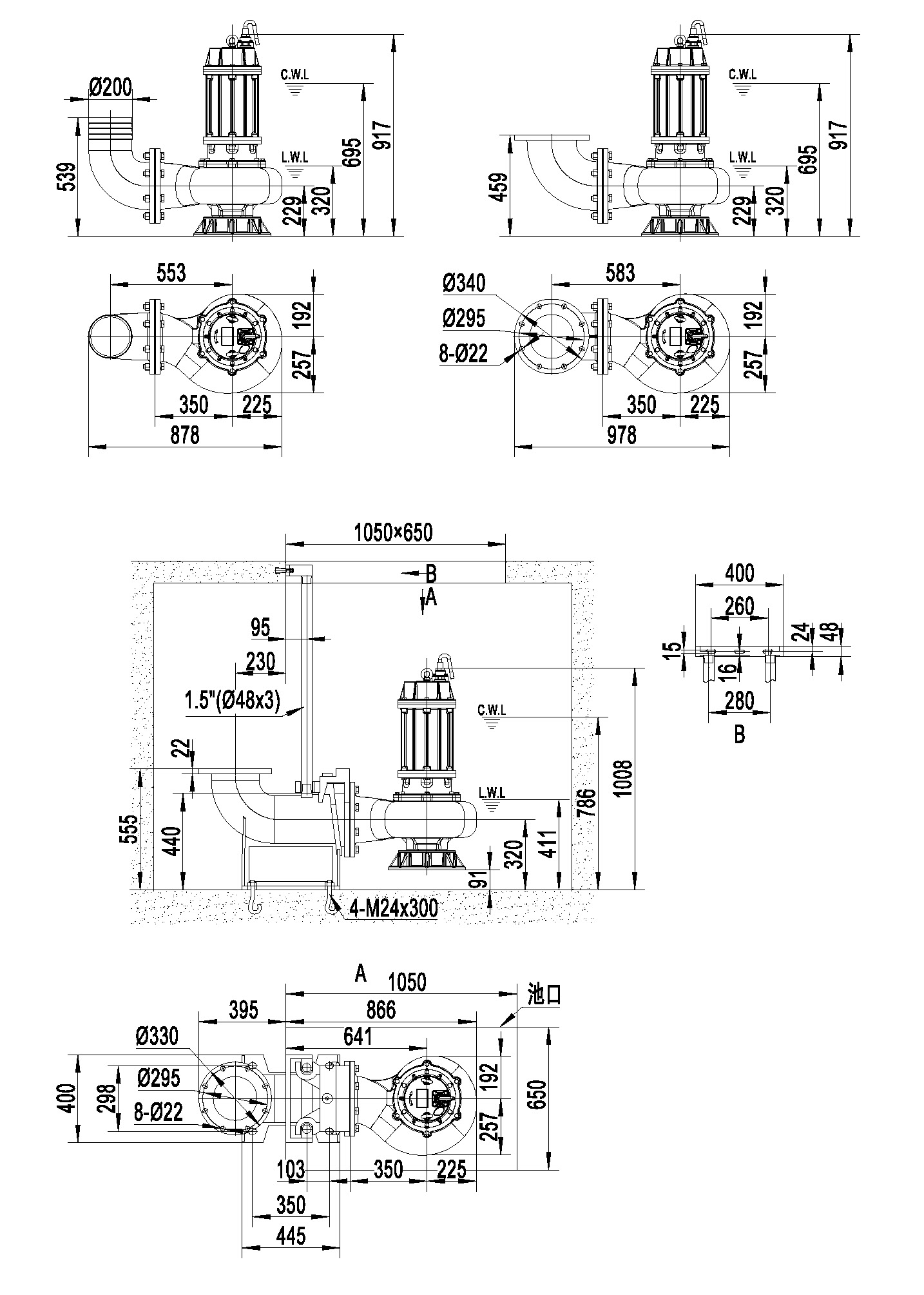

Размер и вес

Модель	Ød	ØA1	ØB1	ØC1	n-Ød1	h1	h2	h3	W1	W2	H	O	P	Q	L	D	M1	M2	N1	N2
100BS45.5	100	100	170	210	4-Ø18	360	340	190	585	255	805	190	202	180	280	382	382	432	622	727
150BS45.5	150	150	225	265	8-Ø18	430	405	205	615	285	835	200	215	185	300	400	452	502	726	834
100BS47.5	100	100	170	210	4-Ø18	360	340	190	630	255	850	190	202	180	280	382	382	432	622	727
150BS47.5	150	150	225	265	8-Ø18	430	405	205	660	285	880	200	215	185	300	400	452	502	726	834
200BS47.5	200	200	295	340	8-Ø22	540	460	230	695	320	915	230	255	192	350	447	552	580	882	982

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды

Scroll

Модель	Ød	ØA1	ØB1	ØC1	n-Ød1	h1	h2	h3	W1	W2	H	O	P	Q	L	D	M1	M2	N1	N2
100BS45.5	100	100	170	210	4-Ø18	360	340	190	585	255	805	190	202	180	280	382	382	432	622	727
150BS45.5	150	150	225	265	8-Ø18	430	405	205	615	285	835	200	215	185	300	400	452	502	726	834
100BS47.5	100	100	170	210	4-Ø18	360	340	190	630	255	850	190	202	180	280	382	382	432	622	727
150BS47.5	150	150	225	265	8-Ø18	430	405	205	660	285	880	200	215	185	300	400	452	502	726	834
200BS47.5	200	200	295	340	8-Ø22	540	460	230	695	320	915	230	255	192	350	447	552	580	882	982

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды

Установка со съемным гибким трубопроводом (R)

Модель	R			Y
	В.Н	В.Б	Размер упаковки	В.Н	В.Б	Размер упаковки
	кг	кг	мм	кг	кг	мм
100BS45.5	143	156	934x414x555	149	162	934x414x585
150BS45.5	154	167	964x444x585	162	175	964x444x625
100BS47.5	159	172	984x414x555	165	178	984x414x585

Scroll

Модель	R			Y
	В.Н	В.Б	Размер упаковки	В.Н	В.Б	Размер упаковки
	кг	кг	мм	кг	кг	мм
100BS45.5	143	156	934x414x555	149	162	934x414x585
150BS45.5	154	167	964x444x585	162	175	964x444x625
100BS47.5	159	172	984x414x555	165	178	984x414x585

Установка со съемным жестким трубопроводом (Y)

Модель	R			Y
	В.Н	В.Б	Размер упаковки	В.Н	В.Б	Размер упаковки
	кг	кг	мм	кг	кг	мм
150BS47.5	172	184	1014x444x585	180	192	1014x444x625
200BS47.5	203	218	730x490x1090	211	226	730x490x1090

Scroll

Модель	R			Y
	В.Н	В.Б	Размер упаковки	В.Н	В.Б	Размер упаковки
	кг	кг	мм	кг	кг	мм
150BS47.5	172	184	1014x444x585	180	192	1014x444x625
200BS47.5	203	218	730x490x1090	211	226	730x490x1090

Установка с автоматической трубной муфтой (Z)

Муфта и насос будут упакованы индивидуально, размер упаковки и вес в таблице относятся только к насосу, пожалуйста, изучите раздел «Автоматическая трубная муфта», чтобы проверить размер и вес упаковки муфты.

Автоматическая трубная муфта	ØA	ØB	ØC	N-Ød	T1	T2	T3	T4	T5	T6	T7	T8	T9	K1	K2	S	h1	h2	h3	h4
100-100(PN6)	Ø100 / G4″	170	210	4-Ø18	365	305	170	32	55	295	260	35	95	265	175	100	25	230	350	380
150-150(PN6)	Ø150	225	265	4-Ø18	400	260	280	24	48	400	410	75	95	155	300	200	390	300	480	-
200-200(PN6)	Ø200	295	340	4-Ø22	400	280	280	24	48	400	445	100	95	155	355	230	440	325	555	-

Scroll

Автоматическая трубная муфта	ØA	ØB	ØC	N-Ød	T1	T2	T3	T4	T5	T6	T7	T8	T9	K1	K2	S	h1	h2	h3	h4
100-100(PN6)	Ø100 / G4″	170	210	4-Ø18	365	305	170	32	55	295	260	35	95	265	175	100	25	230	350	380
150-150(PN6)	Ø150	225	265	4-Ø18	400	260	280	24	48	400	410	75	95	155	300	200	390	300	480	-
200-200(PN6)	Ø200	295	340	4-Ø22	400	280	280	24	48	400	445	100	95	155	355	230	440	325	555	-

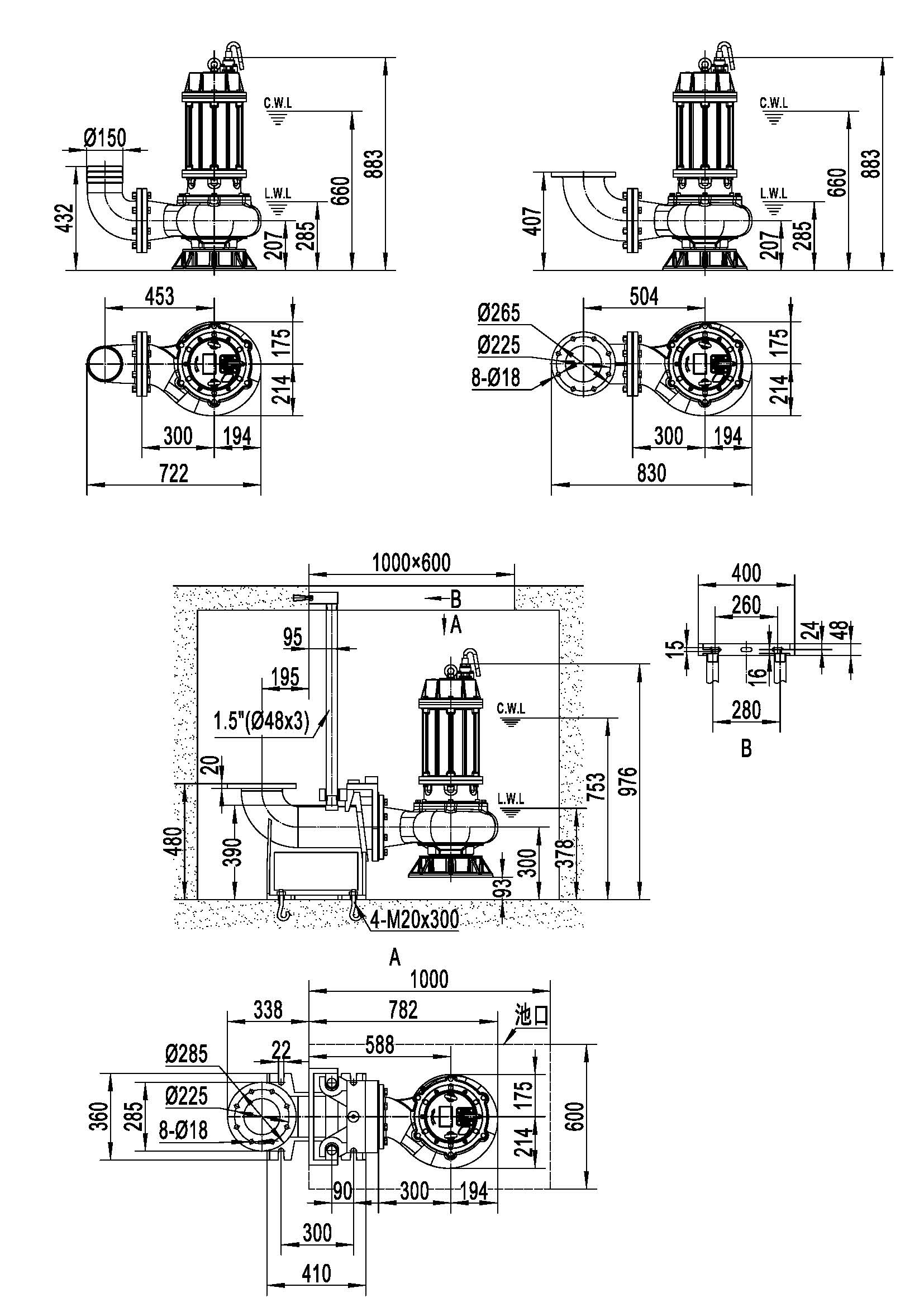

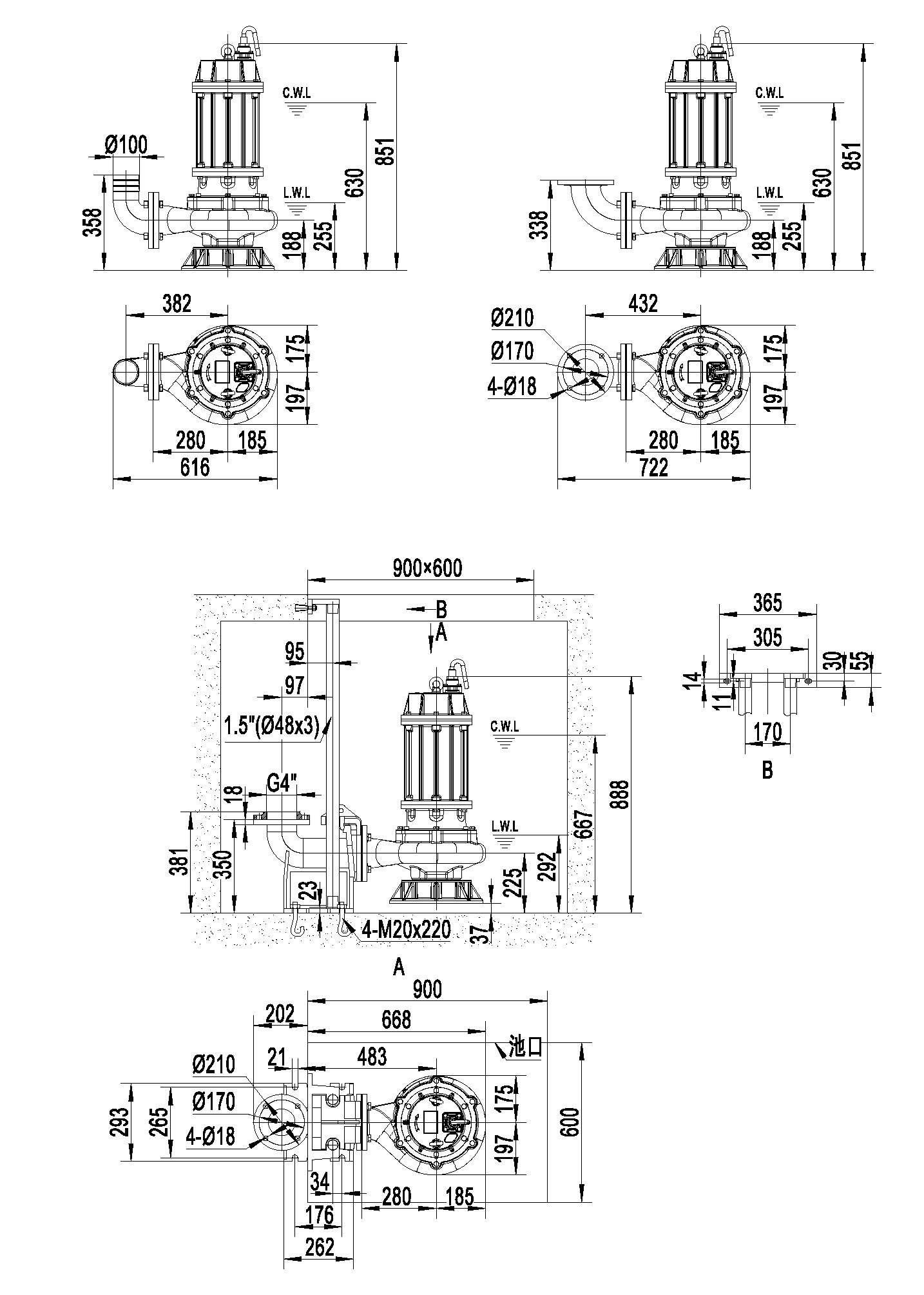

Таблица размеров

Модель	Автом. трубн. муфта	H1	H2	H3	H4	A1	A2	A3	A4	P	Q	D	E1xE2	Вес насоса и размеры упаковки
														В.Н	В.Б	Размер упаковки
100BS45.5	100-100(PN6)	42	295	625	845	200	480	670	875	202	180	382	900x600	137	150	934x414x555
150BS45.5	150-150(PN6)	93	380	710	930	285	585	785	1125	215	185	400	1000x600	142	155	964x444x585
100BS47.5	100-100(PN6)	42	295	670	890	200	480	670	875	202	180	382	900x600	153	166	984x414x555
150BS47.5	150-150(PN6)	93	380	755	975	285	585	785	1125	215	185	400	1000x600	160	172	1014x444x585
200BS47.5	200-200(PN6)	95	415	790	1010	285	635	865	1263	255	192	447	1050x650	178	193	730x490x1090
