BS (30-45кВт 4P)

Канальное рабочее колесо
BS (30-45кВт 4P)
Канальное рабочее колесо BS (30-45кВт 4P)

Насос Solidpump серии BS включает в себя канальное рабочее колесо, разработанное специально для канализационных насосов. Рабочее колесо имеет широкий канал, идущий от входного отверстия к выходному, что предотвращает засорение насоса всасываемыми твердыми частицами.

Применение

  • Перекачка сточных вод промышленных объектов, торговых центров, больниц, отелей

  • Для бытовых сточных вод и ливневой канализации в удаленных районах города, парковок, коммунальном хозяйстве
  • Для перекачки сточных вод на очистные сооружения
  • Для перекачки воды в сельском хозяйстве и аквакультуре





Технические характеристики

  • Класс изоляции: F

  • Класс защиты: IP68
  • Порядок запуска: запуск с пониженным напряжением
  • Температура воды: до 40°С
  • РН: от 6 до 10
  • Плотность жидкости: 1,3 г/см3
  • Электропитание: три фазы 380 В +-10%, 50Гц
  • Производительность: до 1200м3
  • Напор: до 48 м
  • Максимальная глубина погружения: 20 м
  • Длина кабеля: 8 м

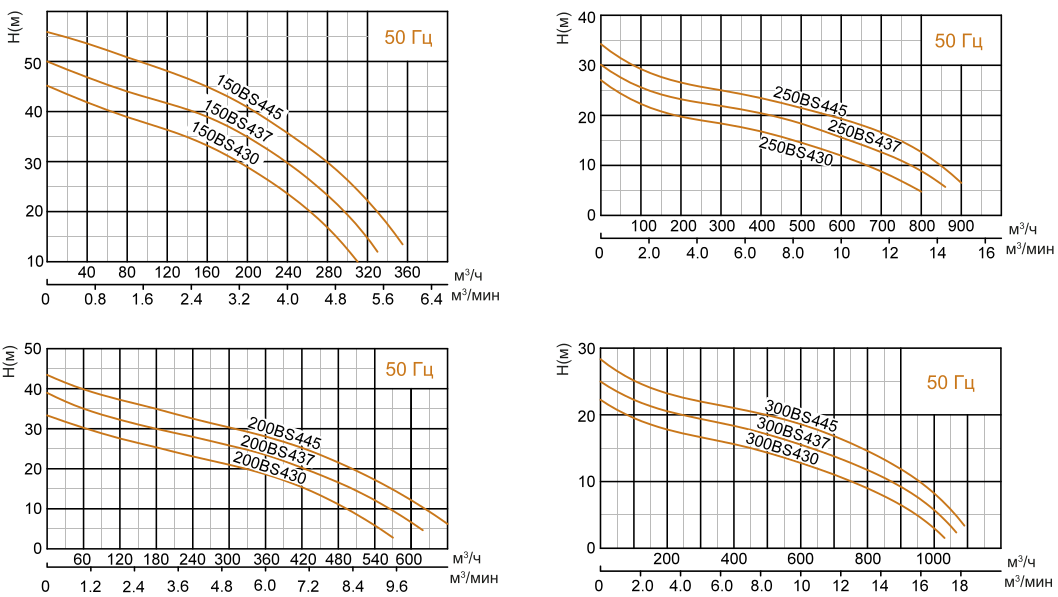

Рабочие характеристики

Модель 50Гц.

Напряжение

Номин. ток

Мощность двигателя

Выпускное отверстие

Номин. Производит.

Номин. Напор

Макс. Производит.

Макс. Напор

Крыльчатка Канал



В

А

кВт

ВД

дюйм

мм

м3

м

м3

м

мм

150BS430

380

57.6

30

40

6

150

150

34

350

43

55

200BS430

380

57.6

30

40

8

200

300

21

580

34

80

250BS430

380

57.6

30

40

10

250

500

14

900

22

85

300BS430

380

57.6

30

40

12

300

800

8

1100

20

90

150BS437

380

69.8

37

50

6

150

150

40

370

48

55

200BS437

380

69.8

37

50

8

200

300

25

620

38

80

250BS437

380

69.8

37

50

10

250

500

18

950

26

85

300BS437

380

69.8

37

50

12

300

800

11

1150

23

90

200BS445

380

84.5

45

60

8

200

300

30

660

43

80

250BS445

380

84.5

45

60

10

250

500

21

1000

29

85

300BS445

380

84.5

45

60

12

300

800

14

1200

28

90



Scroll

Модель 50Гц.

Напряжение

Номин. ток

Мощность двигателя

Выпускное отверстие

Номин. Производит.

Номин. Напор

Макс. Производит.

Макс. Напор

Крыльчатка Канал



В

А

кВт

ВД

дюйм

мм

м3

м

м3

м

мм

150BS430

380

57.6

30

40

6

150

150

34

350

43

55

200BS430

380

57.6

30

40

8

200

300

21

580

34

80

250BS430

380

57.6

30

40

10

250

500

14

900

22

85

300BS430

380

57.6

30

40

12

300

800

8

1100

20

90

150BS437

380

69.8

37

50

6

150

150

40

370

48

55

200BS437

380

69.8

37

50

8

200

300

25

620

38

80

250BS437

380

69.8

37

50

10

250

500

18

950

26

85

300BS437

380

69.8

37

50

12

300

800

11

1150

23

90

200BS445

380

84.5

45

60

8

200

300

30

660

43

80

250BS445

380

84.5

45

60

10

250

500

21

1000

29

85

300BS445

380

84.5

45

60

12

300

800

14

1200

28

90



Материал

Наименование детали

Материалы

1

Шланговая муфта

Чугун

01a

Шланговая муфта

Чугун

3

Клеммная коробка

Чугун

4

Клемма



5

Верхняя крышка

Чугун

6

Корпус верхнего подшипника

Чугун

7

Корпус подшипника

Чугун

10

Уплотнение кронштейна

Чугун

11

Корпус двигателя

Чугун

13

Корпус насоса

Чугун

14

Крыльчатка

Ковкий чугун

17

Переходник муфты

Чугун

22

Подставка

Чугун

22a

Соединительная муфта

Чугун

22b

Опора верхней направляющей

Чугун

24

Горловое кольцо

Высокохромистый сплав

27

Статор



28

Ротор

Вал: AISl304SS

30

Фланец

Чугун

31a

Подшипник

Шариковый подшипник

31b

Подшипник

Шариковый подшипник

34

Торцевое уплотнение

Карбид кремн.-керам./графит-керам.

47

Кабель



Scroll

Наименование детали

Материалы

1

Шланговая муфта

Чугун

01a

Шланговая муфта

Чугун

3

Клеммная коробка

Чугун

4

Клемма



5

Верхняя крышка

Чугун

6

Корпус верхнего подшипника

Чугун

7

Корпус подшипника

Чугун

10

Уплотнение кронштейна

Чугун

11

Корпус двигателя

Чугун

13

Корпус насоса

Чугун

14

Крыльчатка

Ковкий чугун

17

Переходник муфты

Чугун

22

Подставка

Чугун

22a

Соединительная муфта

Чугун

22b

Опора верхней направляющей

Чугун

24

Горловое кольцо

Высокохромистый сплав

27

Статор



28

Ротор

Вал: AISl304SS

30

Фланец

Чугун

31a

Подшипник

Шариковый подшипник

31b

Подшипник

Шариковый подшипник

34

Торцевое уплотнение

Карбид кремн.-керам./графит-керам.

47

Кабель

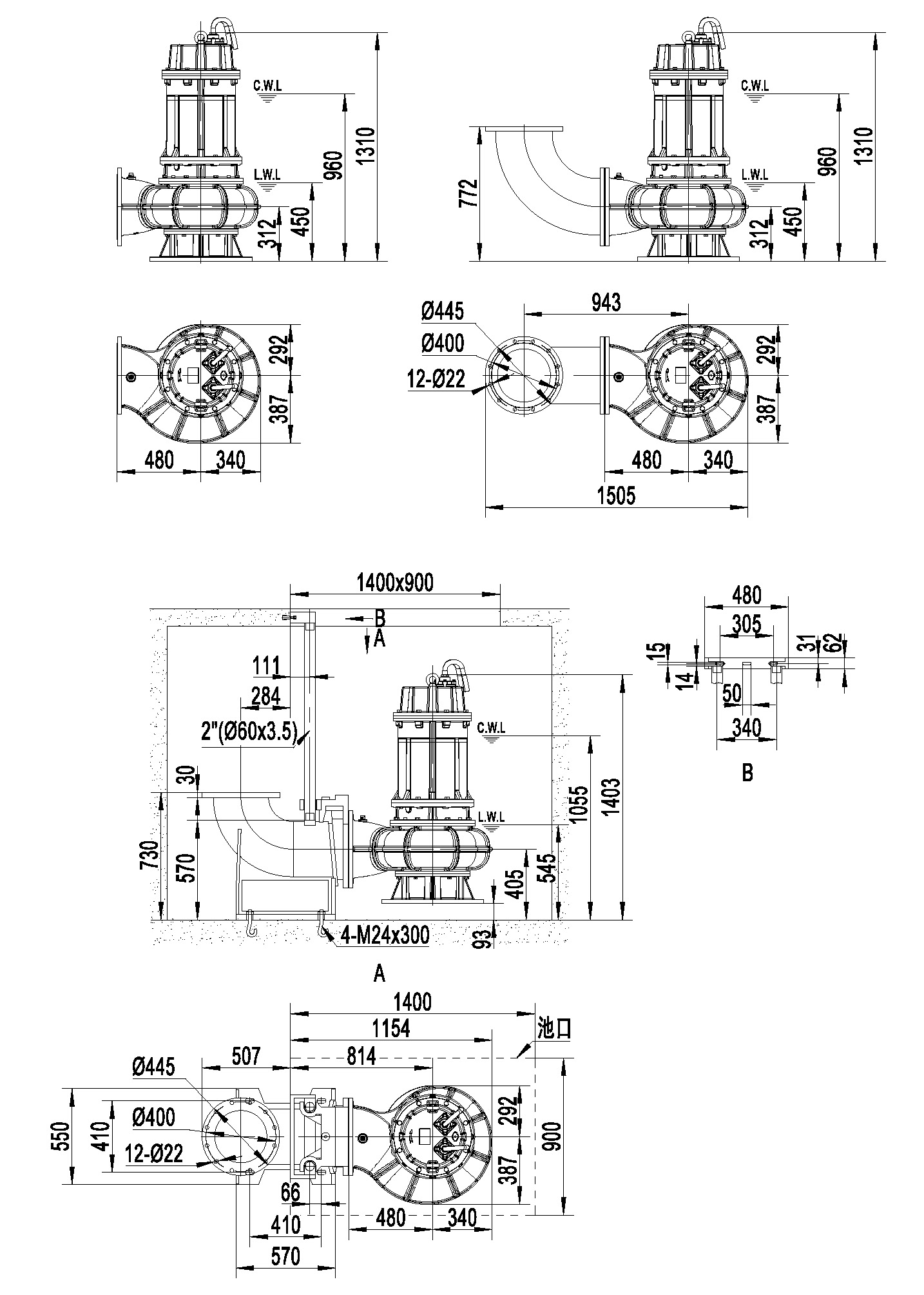

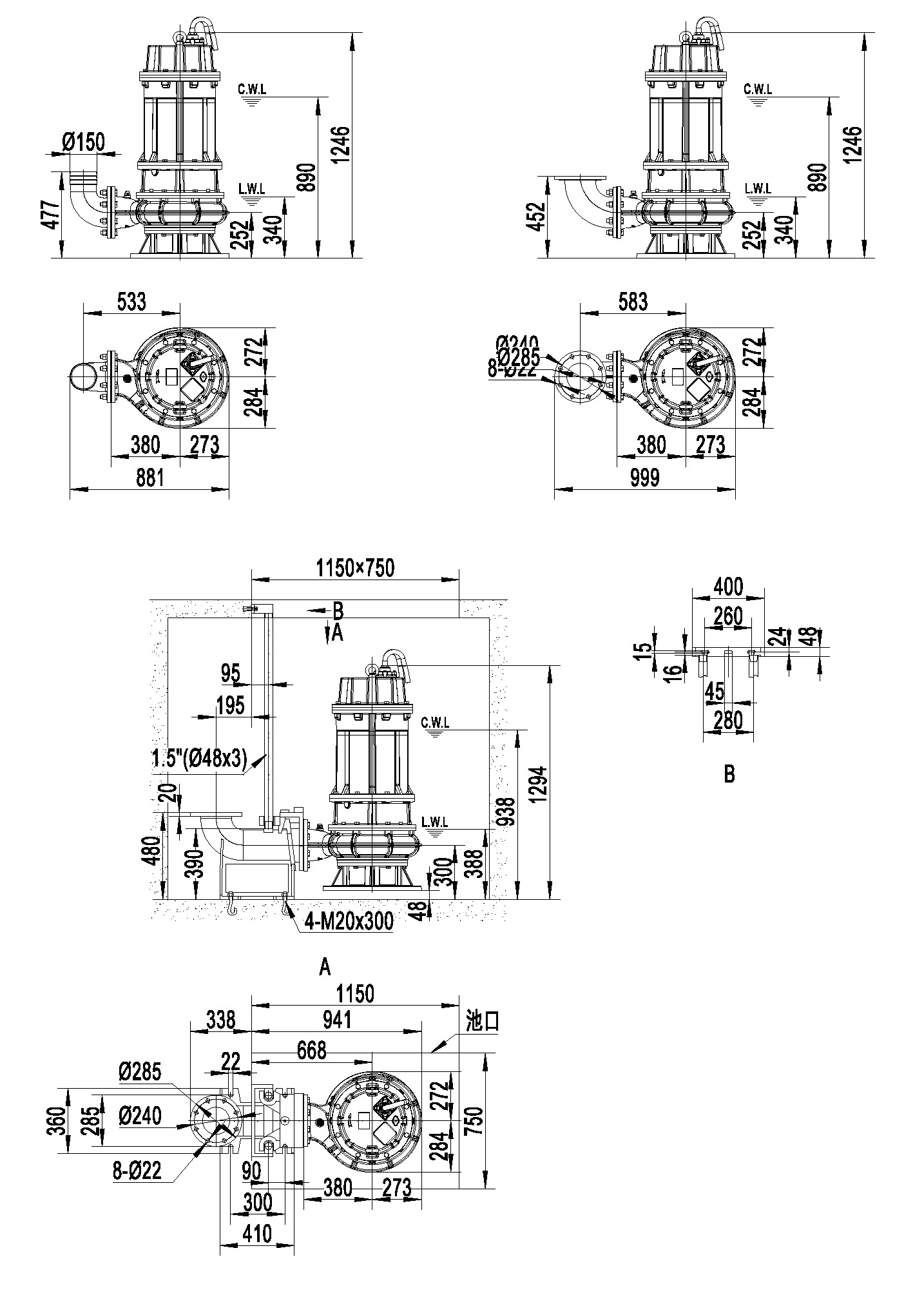

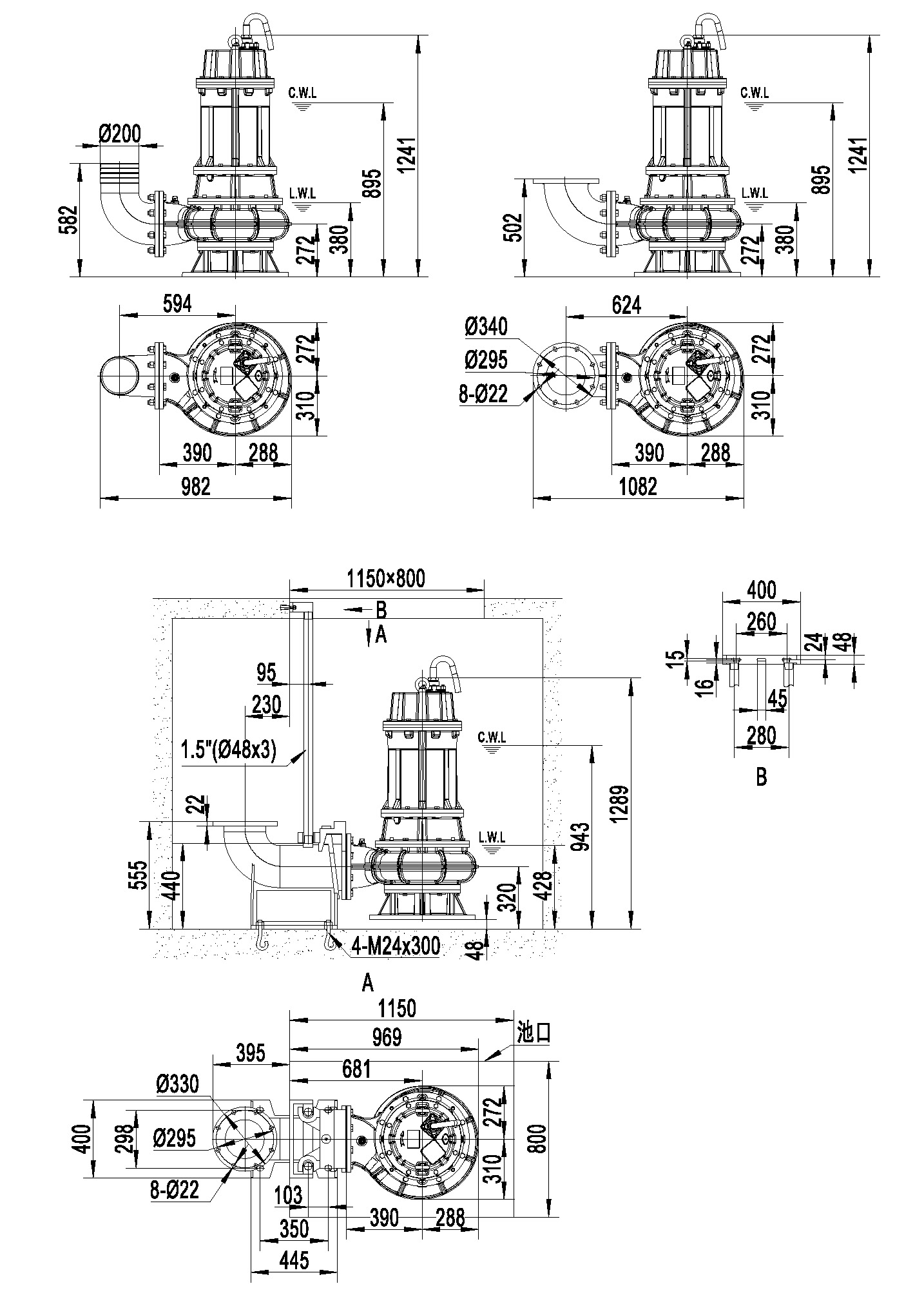

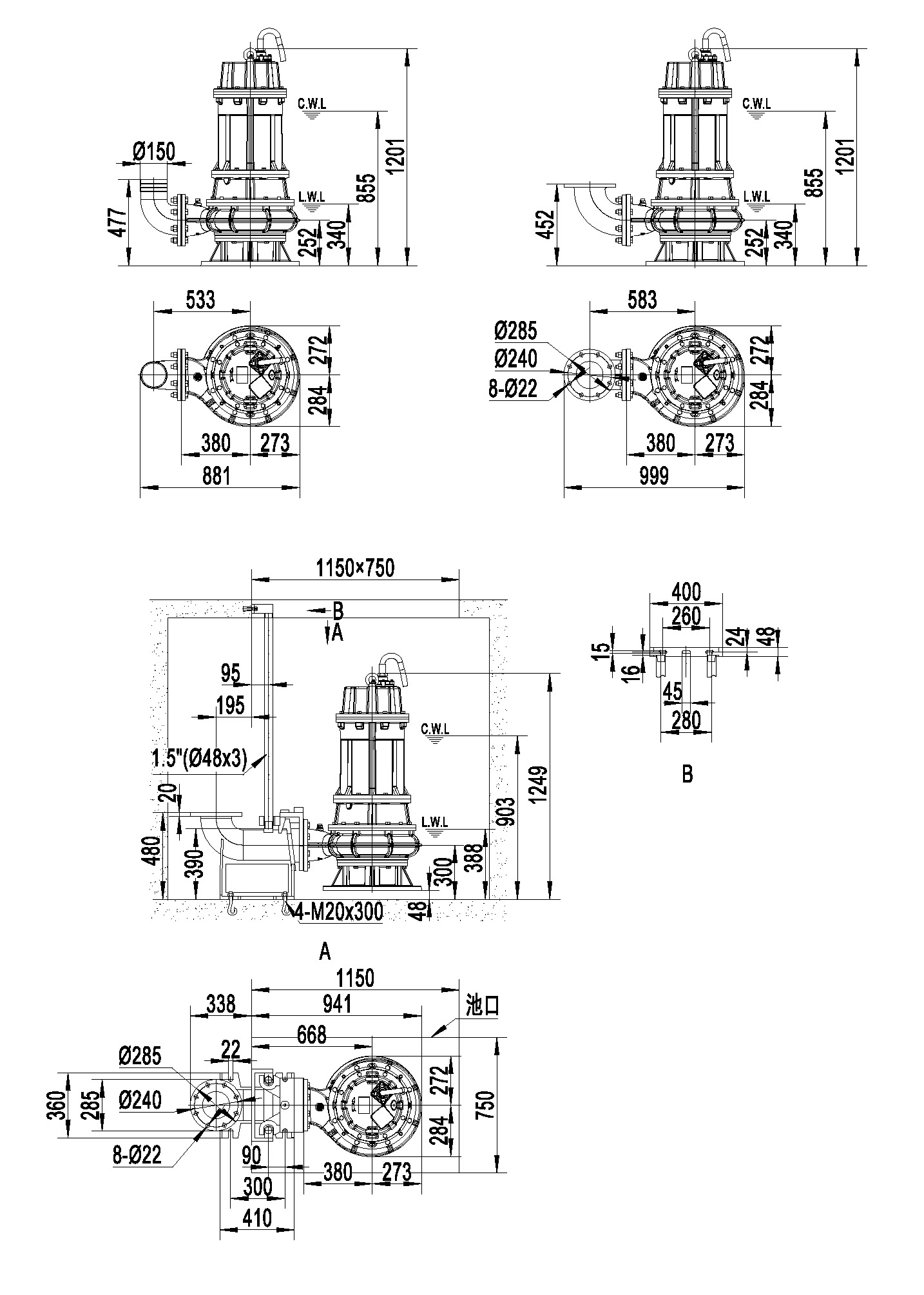

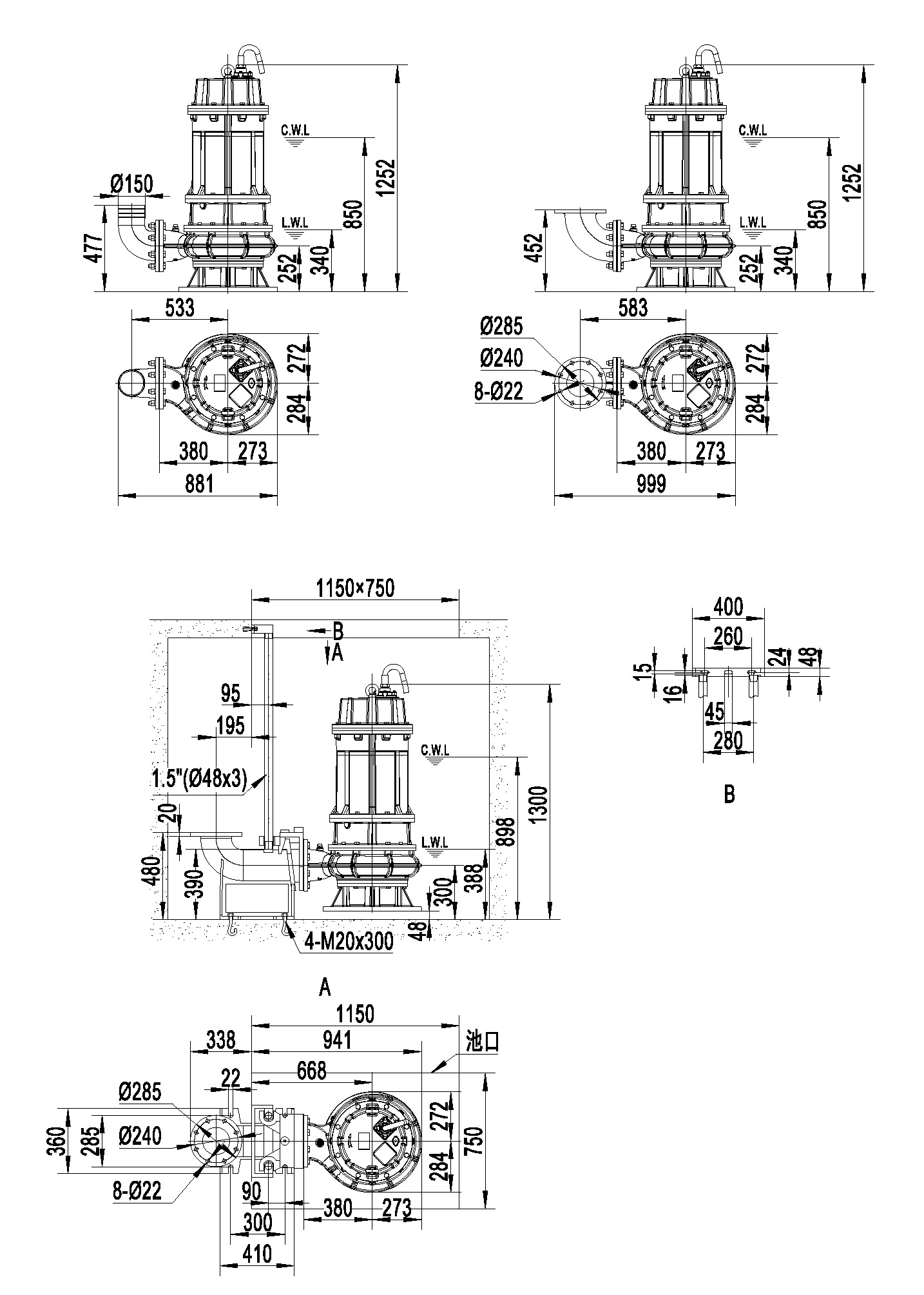

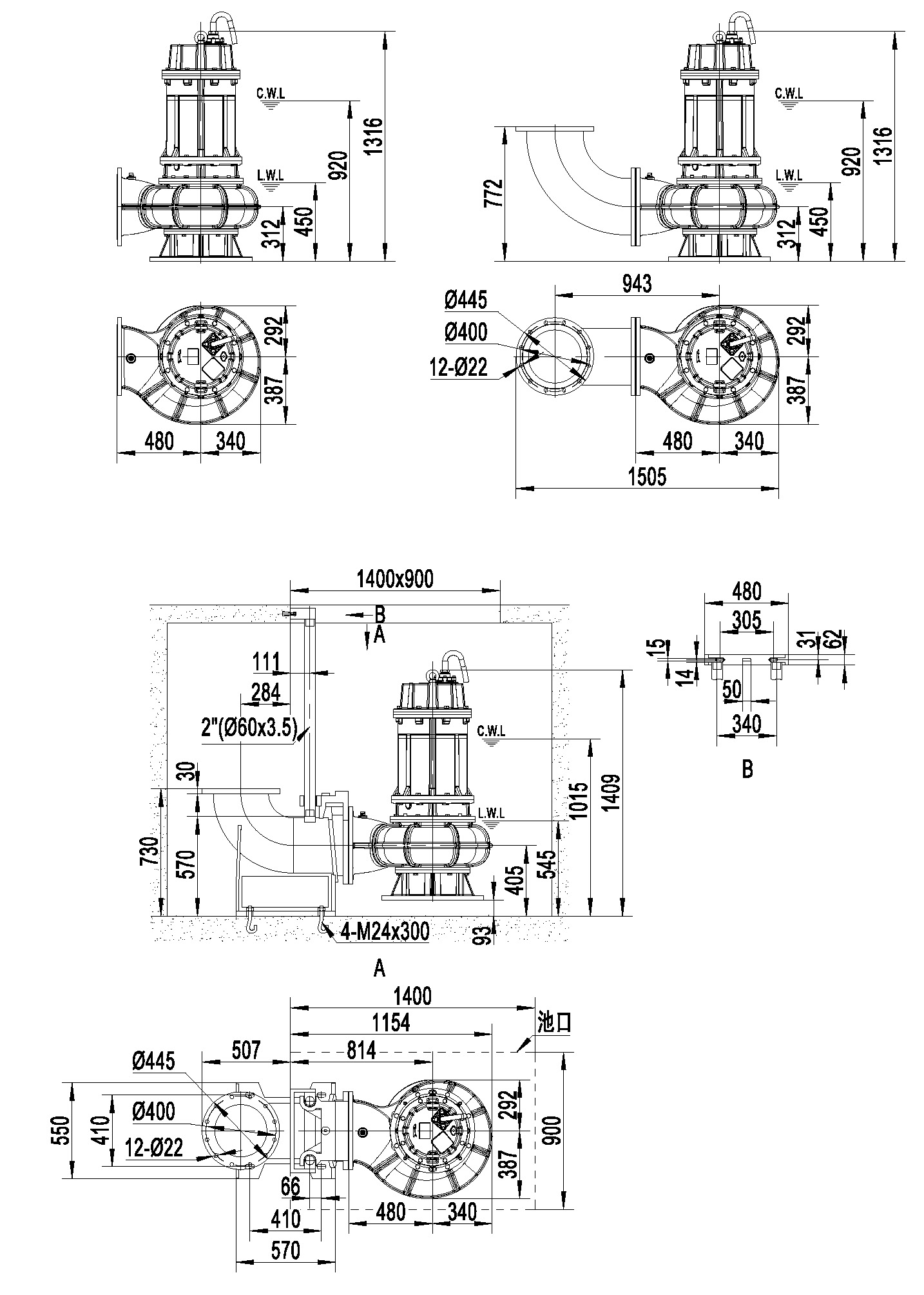

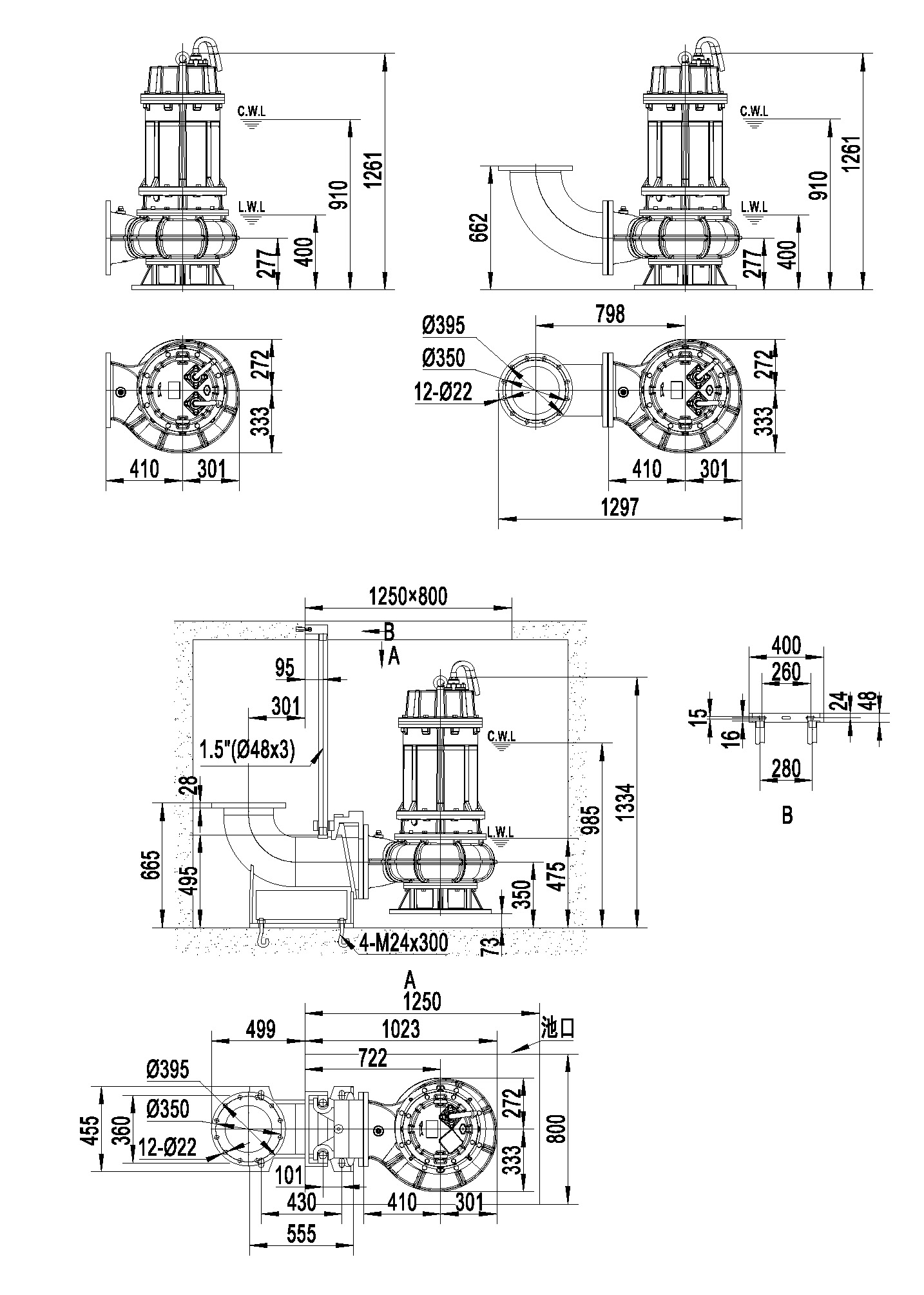

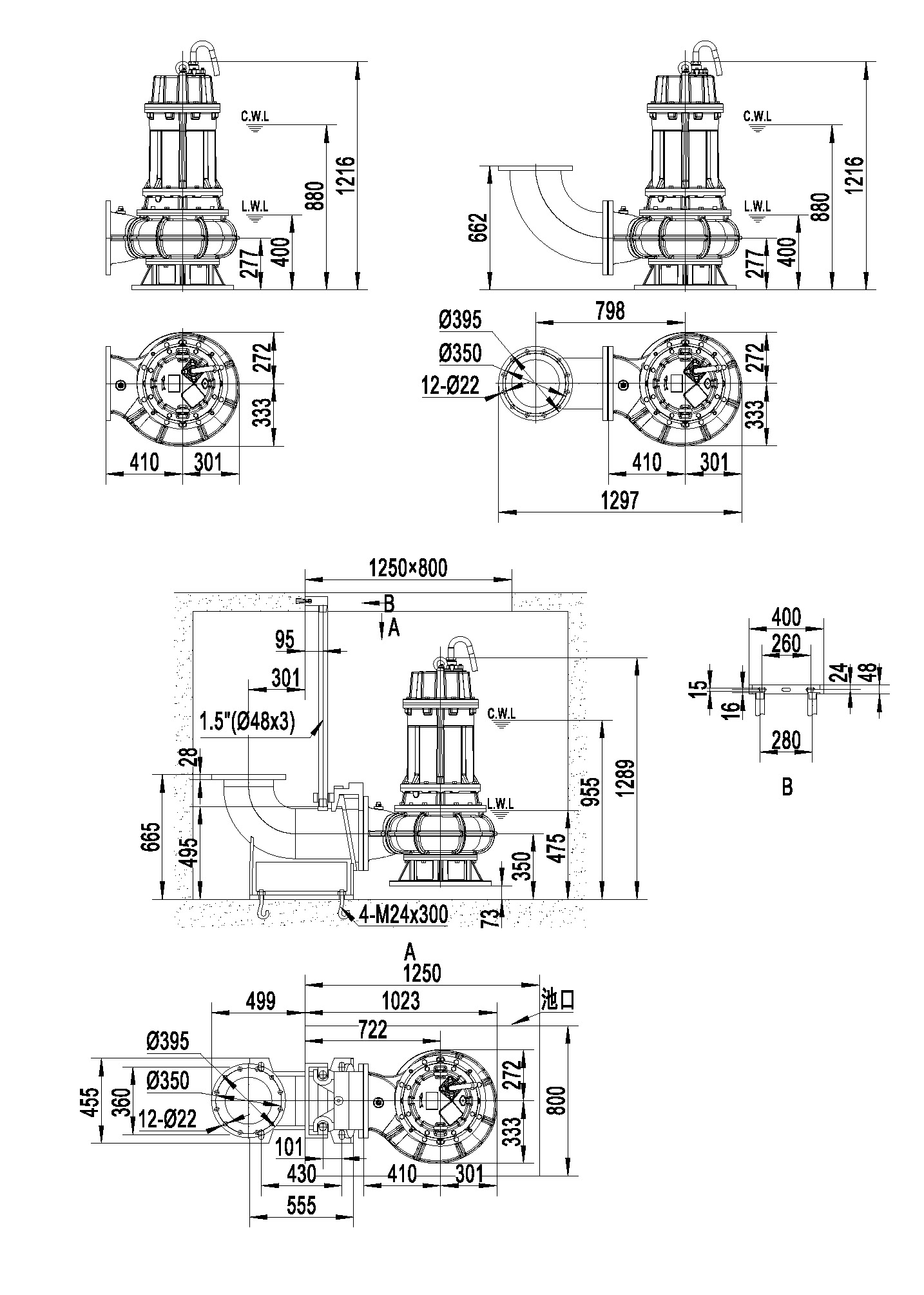

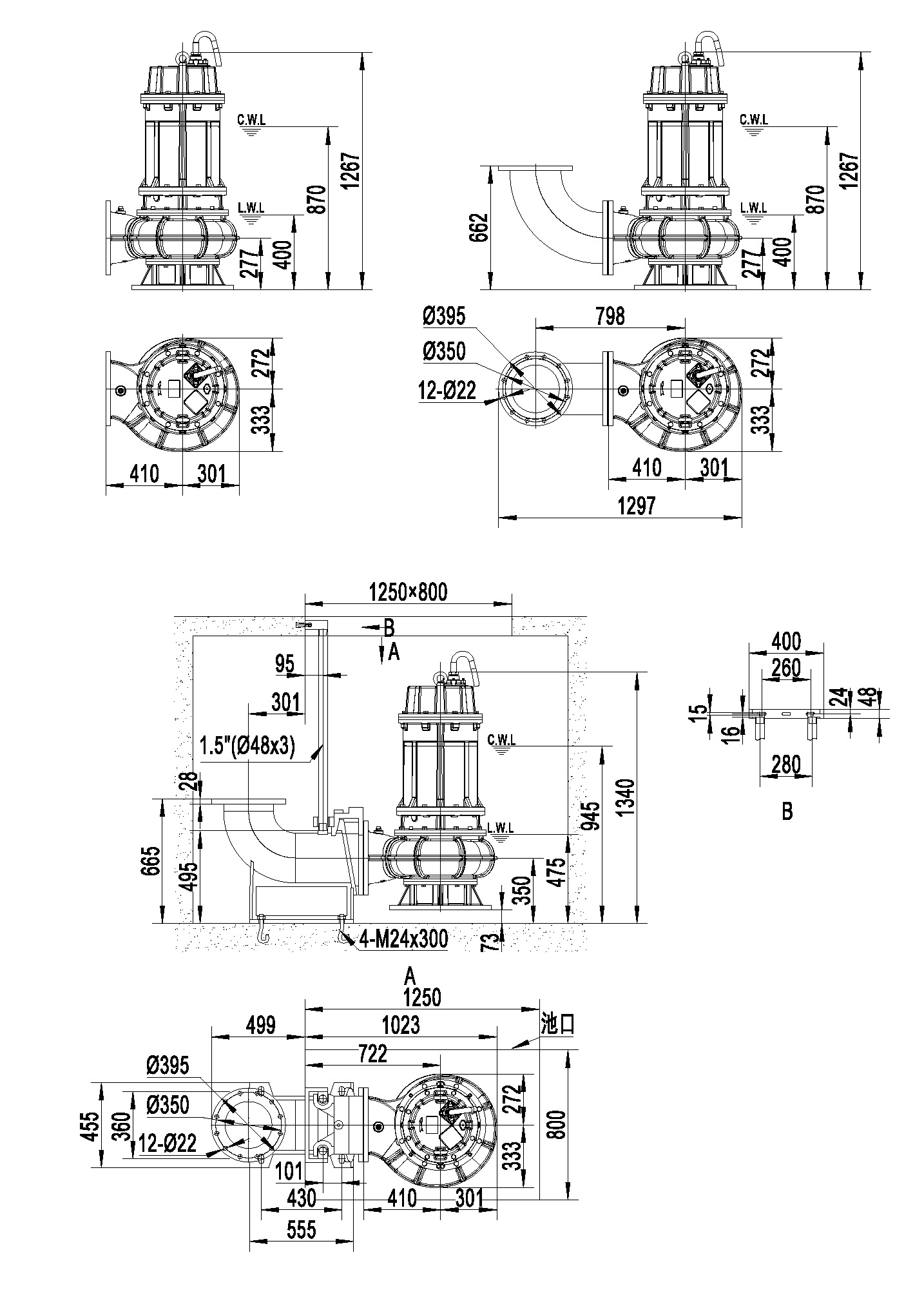

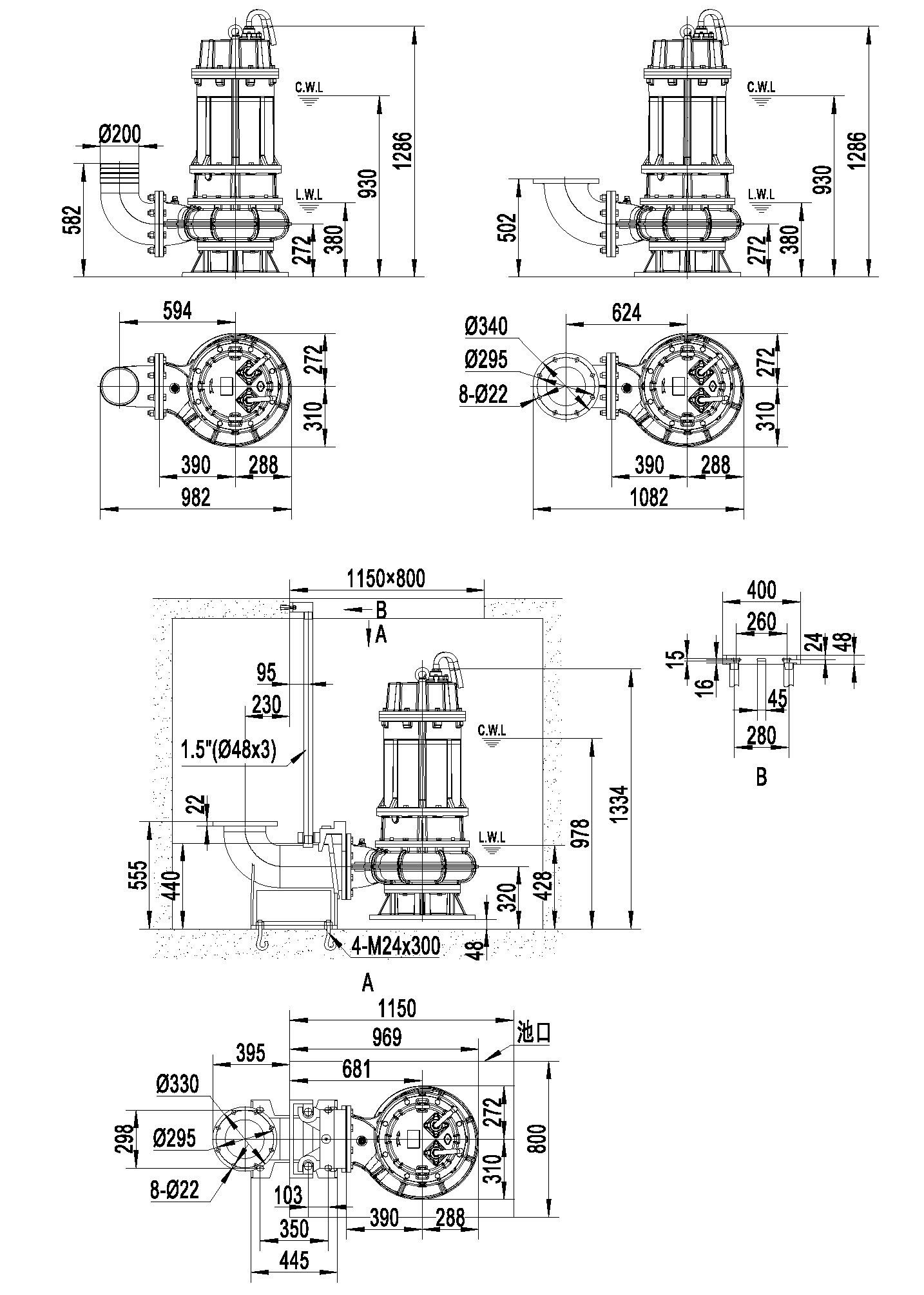

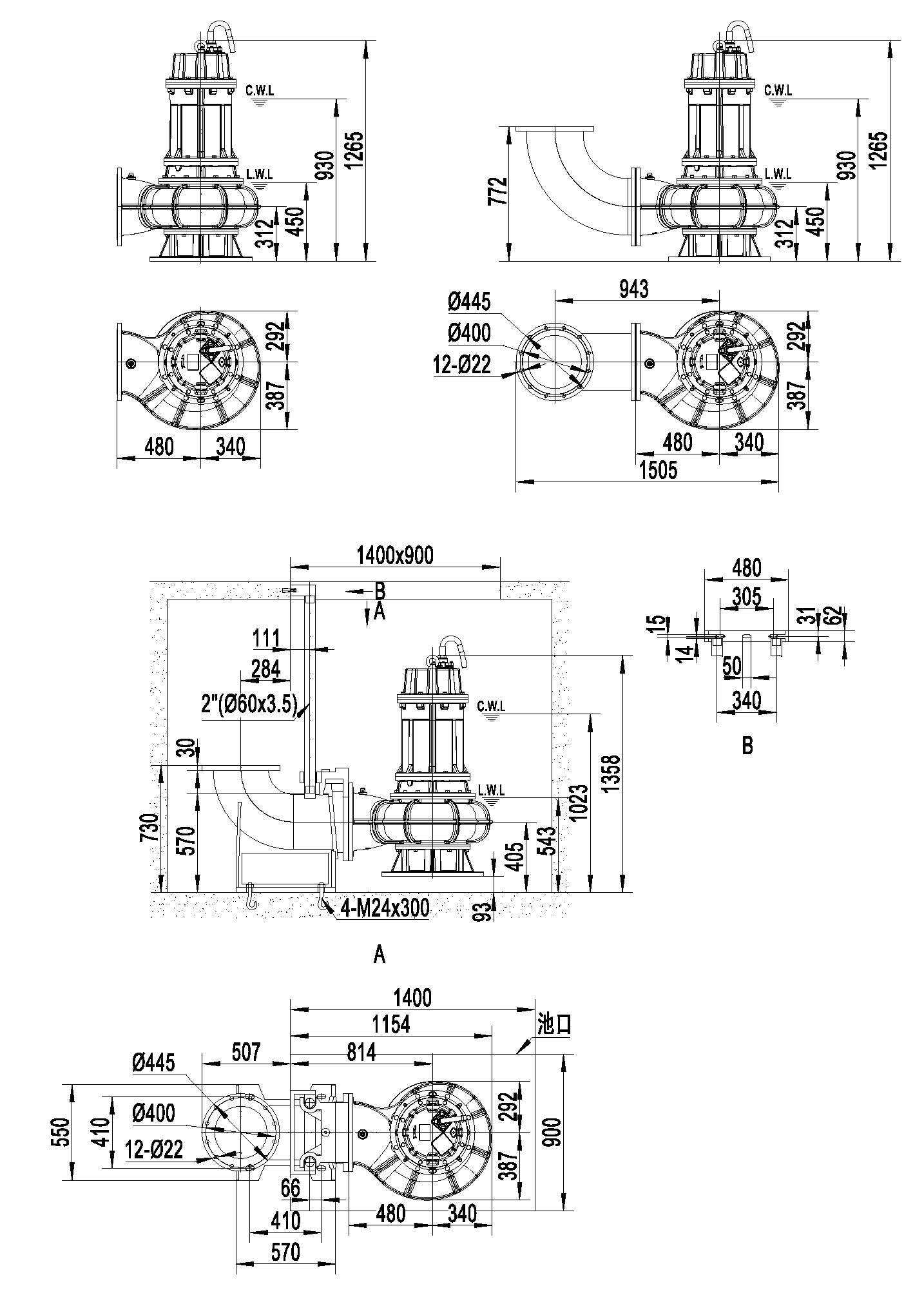

Размер и вес

Модель

Ød

ØA1

ØB1

ØC1

n-Ød1

h1

h2

h3

W1

W2

H

O

P

Q

L

D

M1

M2

N1

N2

150BS430

150

150

240

280

8-Ø22

475

450

250

855

340

1200

272

283

270

380

553

532

582

879

997

200BS430

200

200

295

340

8-Ø22

580

500

270

895

380

1240

286

308

270

390

578

592

622

978

1078

250BS430

-

250

350

395

12-Ø22

-

545

275

920

400

1265

300

332

270

410

602

-

683

-

1181

300BS430

-

300

400

445

12-Ø22

-

630

310

970

450

1315

340

386

290

480

676

-

803

-

1365

150BS437

150

150

240

280

8-Ø22

475

450

250

850

340

1255

272

283

270

380

553

532

582

879

997

200BS437

200

200

295

340

8-Ø22

580

500

270

890

380

1295

286

308

270

390

578

592

622

978

1078

250BS437

-

250

350

395

12-Ø22

-

545

275

910

400

1315

300

332

270

410

602

-

683

-

1181

300BS437

-

300

400

445

12-Ø22

-

630

310

960

450

1365

340

386

290

480

676

-

803

-

1365

200BS445

200

200

295

340

8-Ø22

580

500

270

930

380

1295

286

308

270

390

578

592

622

978

1078

250BS445

-

250

350

395

12-Ø22

-

545

275

950

400

1315

300

332

270

410

602

-

683

-

1181

300BS445

-

300

400

445

12-Ø22

-

630

310

1000

450

1365

340

386

290

480

676

-

803

-

1365

Стандартный габаритный размер 250 мм не включает в себя шланговую муфту.

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды
Scroll

Модель

Ød

ØA1

ØB1

ØC1

n-Ød1

h1

h2

h3

W1

W2

H

O

P

Q

L

D

M1

M2

N1

N2

150BS430

150

150

240

280

8-Ø22

475

450

250

855

340

1200

272

283

270

380

553

532

582

879

997

200BS430

200

200

295

340

8-Ø22

580

500

270

895

380

1240

286

308

270

390

578

592

622

978

1078

250BS430

-

250

350

395

12-Ø22

-

545

275

920

400

1265

300

332

270

410

602

-

683

-

1181

300BS430

-

300

400

445

12-Ø22

-

630

310

970

450

1315

340

386

290

480

676

-

803

-

1365

150BS437

150

150

240

280

8-Ø22

475

450

250

850

340

1255

272

283

270

380

553

532

582

879

997

200BS437

200

200

295

340

8-Ø22

580

500

270

890

380

1295

286

308

270

390

578

592

622

978

1078

250BS437

-

250

350

395

12-Ø22

-

545

275

910

400

1315

300

332

270

410

602

-

683

-

1181

300BS437

-

300

400

445

12-Ø22

-

630

310

960

450

1365

340

386

290

480

676

-

803

-

1365

200BS445

200

200

295

340

8-Ø22

580

500

270

930

380

1295

286

308

270

390

578

592

622

978

1078

250BS445

-

250

350

395

12-Ø22

-

545

275

950

400

1315

300

332

270

410

602

-

683

-

1181

300BS445

-

300

400

445

12-Ø22

-

630

310

1000

450

1365

340

386

290

480

676

-

803

-

1365

Стандартный габаритный размер 250 мм не включает в себя шланговую муфту.

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды

Установка со съемным гибким трубопроводом (R)

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

150BS430

505

527

760х590х1380

513

535

760х590х1380

200BS430

527

549

810x610x1420

535

557

810x610x1420

250BS430

520

543

750x640x1440

567

590

750x640x1440

300BS430

565

589

860x710x1490

610

634

860x710x1490

150BS437

565

587

760x590x1410

573

595

760x590x1410

200BS437

584

606

810x610x1450

592

614

810x610x1450



Scroll

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

150BS430

505

527

760х590х1380

513

535

760х590х1380

200BS430

527

549

810x610x1420

535

557

810x610x1420

250BS430

520

543

750x640x1440

567

590

750x640x1440

300BS430

565

589

860x710x1490

610

634

860x710x1490

150BS437

565

587

760x590x1410

573

595

760x590x1410

200BS437

584

606

810x610x1450

592

614

810x610x1450



Установка со съемным жестким трубопроводом (Y)

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

250BS437

578

601

750x640x1470

625

648

750x640x1470

300BS437

622

646

860х710х1520

667

691

860х710х1520

200BS445

612

634

810х610х1450

620

642

810х610х1450

250BS445

606

629

750х640х1470

653

676

750х640х1470

300BS445

650

674

860х710х1520

695

719

860х710х1520

Scroll

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

250BS437

578

601

750x640x1470

625

648

750x640x1470

300BS437

622

646

860х710х1520

667

691

860х710х1520

200BS445

612

634

810х610х1450

620

642

810х610х1450

250BS445

606

629

750х640х1470

653

676

750х640х1470

300BS445

650

674

860х710х1520

695

719

860х710х1520

Установка с автоматической трубной муфтой (Z)

Муфта и насос будут упакованы индивидуально, размер упаковки и вес в таблице относятся только к насосу, пожалуйста, изучите раздел «Автоматическая трубная муфта», чтобы проверить размер и вес упаковки муфты.

Автоматическая трубная муфта

ØA

ØB

ØC

N-Ød

T1

T2

T3

T4

T5

T6

T7

T8

T9

K1

K2

S

h1

h2

h3

150-150(PN10)

Ø150

240

280

8-Ø22

400

260

280

24

48

400

410

75

95

280

300

200

390

300

480

200-200(PN10)

Ø200

295

340

8-Ø22

400

260

280

24

48

400

445

100

95

300

355

230

440

325

555

250-250(PN10)

Ø250

350

395

12-Ø22

400

260

280

24

48

460

555

110

95

360

430

295

460

315

630

300-300(PN10)

Ø300

400

445

12-Ø22

520

340

375

32

65

550

600

140

110

445

465

280

480

415

730

Scroll

Муфта и насос будут упакованы индивидуально, размер упаковки и вес в таблице относятся только к насосу, пожалуйста, изучите раздел «Автоматическая трубная муфта», чтобы проверить размер и вес упаковки муфты.

Автоматическая трубная муфта

ØA

ØB

ØC

N-Ød

T1

T2

T3

T4

T5

T6

T7

T8

T9

K1

K2

S

h1

h2

h3

150-150(PN10)

Ø150

240

280

8-Ø22

400

260

280

24

48

400

410

75

95

280

300

200

390

300

480

200-200(PN10)

Ø200

295

340

8-Ø22

400

260

280

24

48

400

445

100

95

300

355

230

440

325

555

250-250(PN10)

Ø250

350

395

12-Ø22

400

260

280

24

48

460

555

110

95

360

430

295

460

315

630

300-300(PN10)

Ø300

400

445

12-Ø22

520

340

375

32

65

550

600

140

110

445

465

280

480

415

730

Таблица размеров

Модель

Автом. трубн.

муфта

H1

H2

H3

H4

A1

A2

A3

A4

P

Q

D

E1xE2

Вес насоса и размеры упаковки



В.Н

В.Б

Размер упаковки

150BS430

150-150(PN10)

50

390

905

1250

285

665

935

1275

283

270

553

1150х700

493

515

760х590х1380

200BS430

200-200(PN10)

55

435

950

1295

285

675

960

1360

308

270

578

1150х800

502

514

810х610х1420

250BS430

250-250(PN10)

40

440

960

1305

310

720

1020

1510

332

270

602

1250х800

520

543

750*640*1440

300BS430

300-300(PN10)

105

555

1075

1420

380

860

1200

1700

386

290

676

1400х800

565

589

860*710*1490

150BS437

150-150(PN10)

50

390

900

1305

285

685

935

1275

283

270

553

1150х750

553

575

780х590х1410

200BS437

200-200(PN10)

55

435

945

1350

285

675

960

1360

308

270

578

1150х800

559

581

810х610х1450

250BS437

250-250(PN10)

40

440

950

1355

310

720

1020

1510

332

270

602

1250х800

578

601

750х640х1470

300BS437

300-300(PN10)

105

555

1065

1470

380

860

1200

1700

386

290

676

1400х800

622

646

860х710х1520

200BS445

200-200(PN10)

55

435

985

1350

285

675

960

1360

308

270

578

1150х800

587

609

810х610х1450

250BS445

250-250(PN10)

40

440

990

1355

310

720

1020

1510

332

270

602

1250х800

606

629

750х640х1470

300BS445

300-300(PN10)

105

555

1105

1470

380

860

1200

1700

386

290

676

1400х800

650

674

860х710х1520

Scroll

Модель

Автом. трубн.

муфта

H1

H2

H3

H4

A1

A2

A3

A4

P

Q

D

E1xE2

Вес насоса и размеры упаковки



В.Н

В.Б

Размер упаковки

150BS430

150-150(PN10)

50

390

905

1250

285

665

935

1275

283

270

553

1150х700

493

515

760х590х1380

200BS430

200-200(PN10)

55

435

950

1295

285

675

960

1360

308

270

578

1150х800

502

514

810х610х1420

250BS430

250-250(PN10)

40

440

960

1305

310

720

1020

1510

332

270

602

1250х800

520

543

750*640*1440

300BS430

300-300(PN10)

105

555

1075

1420

380

860

1200

1700

386

290

676

1400х800

565

589

860*710*1490

150BS437

150-150(PN10)

50

390

900

1305

285

685

935

1275

283

270

553

1150х750

553

575

780х590х1410

200BS437

200-200(PN10)

55

435

945

1350

285

675

960

1360

308

270

578

1150х800

559

581

810х610х1450

250BS437

250-250(PN10)

40

440

950

1355

310

720

1020

1510

332

270

602

1250х800

578

601

750х640х1470

300BS437

300-300(PN10)

105

555

1065

1470

380

860

1200

1700

386

290

676

1400х800

622

646

860х710х1520

200BS445

200-200(PN10)

55

435

985

1350

285

675

960

1360

308

270

578

1150х800

587

609

810х610х1450

250BS445

250-250(PN10)

40

440

990

1355

310

720

1020

1510

332

270

602

1250х800

606

629

750х640х1470

300BS445

300-300(PN10)

105

555

1105

1470

380

860

1200

1700

386

290

676

1400х800

650

674

860х710х1520

РК-Трейд +7 (499) 450-78-33 +7 4012 69-75-47
Россия 236001 Калининград Бакинская 24
info@solidpump.ru
Этот сайт использует технические файлы cookie и профилирующие файлы cookie других сайтов для рассылки рекламы в соответствии с вашими предпочтениями. Получив доступ к любому нижеследующему элементу этого баннера или нажав на Согласен, чтобы закрыть этот баннер, вы соглашаетесь на использование файлов cookie.Если вы хотите узнать больше или отказаться от всех или некоторых файлов cookie, нажмите на «Правила в отношении файлов COOKIE» Политике.
