BS (2.2-5.5кВт 2P)

Канальное рабочее колесо
BS (2.2-5.5кВт 2P)
Канальное рабочее колесо BS (2.2-5.5кВт 2P)

Насос Solidpump серии BS включает в себя канальное рабочее колесо, разработанное специально для канализационных насосов. Рабочее колесо имеет широкий канал, идущий от входного отверстия к выходному, что предотвращает засорение насоса всасываемыми твердыми частицами.

Применение

  • Перекачка сточных вод промышленных объектов, торговых центров, больниц, отелей

  • Для бытовых сточных вод и ливневой канализации в удаленных районах города, парковок, коммунальном хозяйстве
  • Для перекачки сточных вод на очистные сооружения
  • Для перекачки воды в сельском хозяйстве и аквакультуре





Технические характеристики

  • Класс изоляции: В (F по запросу)

  • Класс защиты: IP68
  • Температура воды: до 40°С
  • РН:от6до10
  • Плотность жидкости: 1,3 г/см 3
  • Электропитание: три фазы 380 В +-10%, 50Гц
  • Защита двигателя: встроенная
  • Производительность: до 110 м3
  • Напор: до 42 м
  • Максимальная глубина погружения: 10 м
  • Длина кабеля: 8 м

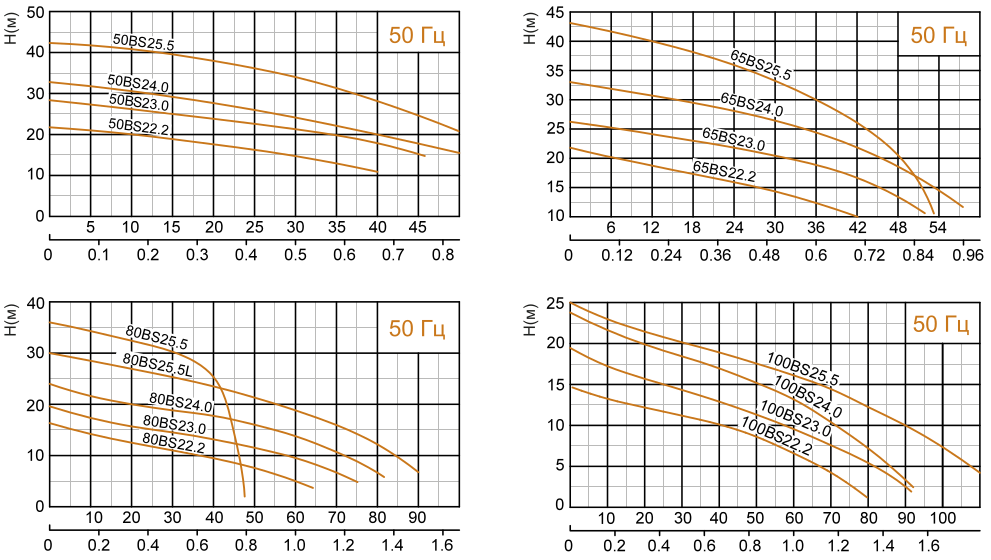

Рабочие характеристики

Модель 50Гц.

Напряжение

Номин. ток

Мощность двигателя

Выпускное отверстие

Номин. Производит.

Номин. Напор

Макс. Производит.

Макс. Напор

Крыльчатка Канал

Кабель



В

А

кВт

ВД

дюйм

мм

м3

м

м3

м

мм

мм2

50BS22.2

380

5

2.2

3

2

50

15

19

40

22

20

4G 1.0

65BS22.2

220

5

2.2

3

21/2

65

25

16

42

22

20

4G 1.0

80BS22.2

380

5

2.2

3

3

80

40

9

64

16

30

4G 1.0

50BS23.0

220

6.5

3

4

2

50

15

25

46

28

20

4G 1.5

65BS23.0

380

6.5

3

4

21/2

65

25

22

52

26/29

20

4G 1.5

80BS23.0

220

6.5

3

4

3

80

40

13

75

20

30

4G 1.5

100BS23.0

380

6.5

3

4

4

100

60

9

92

19

30

4G 1.5

65BS24.0

220

8.9

4

5.5

21/2

65

25

28/27

58

33

20

4G 1.5

80BS24.0

380

8.9

4

5.5

3

80

40

18

81

24

30

4G 1.5

100BS24.0

220

8.9

4

5.5

4

100

60

13

93

24

30

4G 1.5

50BS25.5

380

11.7

5.5

7.5

2

50

15

40/38

52

42

20

4G 2.5

50BS25.5

220

11.7

5.5

7.5

3

80

30

30

47

36

25

4G 2.5

100BS25.5

380

11.7

5.5

7.5

4

100

65

15

110

25

30

4G 2.5

Scroll

Модель 50Гц.

Напряжение

Номин. ток

Мощность двигателя

Выпускное отверстие

Номин. Производит.

Номин. Напор

Макс. Производит.

Макс. Напор

Крыльчатка Канал

Кабель



В

А

кВт

ВД

дюйм

мм

м3

м

м3

м

мм

мм2

50BS22.2

380

5

2.2

3

2

50

15

19

40

22

20

4G 1.0

65BS22.2

220

5

2.2

3

21/2

65

25

16

42

22

20

4G 1.0

80BS22.2

380

5

2.2

3

3

80

40

9

64

16

30

4G 1.0

50BS23.0

220

6.5

3

4

2

50

15

25

46

28

20

4G 1.5

65BS23.0

380

6.5

3

4

21/2

65

25

22

52

26/29

20

4G 1.5

80BS23.0

220

6.5

3

4

3

80

40

13

75

20

30

4G 1.5

100BS23.0

380

6.5

3

4

4

100

60

9

92

19

30

4G 1.5

65BS24.0

220

8.9

4

5.5

21/2

65

25

28/27

58

33

20

4G 1.5

80BS24.0

380

8.9

4

5.5

3

80

40

18

81

24

30

4G 1.5

100BS24.0

220

8.9

4

5.5

4

100

60

13

93

24

30

4G 1.5

50BS25.5

380

11.7

5.5

7.5

2

50

15

40/38

52

42

20

4G 2.5

50BS25.5

220

11.7

5.5

7.5

3

80

30

30

47

36

25

4G 2.5

100BS25.5

380

11.7

5.5

7.5

4

100

65

15

110

25

30

4G 2.5

Материал

Наименование детали

Материалы

1

Шланговая муфта

Чугун

01a

Шланговая муфта

Чугун

3

Клеммная коробка

Чугун

5

Верхняя крышка

Чугун

6

Корпус верхнего подшипника

Чугун

7

Корпус подшипника

Чугун

10

Уплотнение кронштейна

Чугун

11

Корпус двигателя

Чугун

13

Корпус насоса

Чугун

14

Крыльчатка

Чугун

17

Переходник муфты

Чугун

22

Подставка

Чугун

22a

Соединительная муфта

Чугун

22b

Опора верхней направляющей

Чугун

27

Статор

Чугун

28

Ротор

Вал: AISl304SS

30

Фланец

Чугун

31a

Подшипник

Шариковый подшипник

31b

Подшипник

Шариковый подшипник

33

Реле защиты двигателя



34

Торцевое уплотнение

Карбид кремн.-керам./графит-керам.

35

Сальник



47

Кабель





Scroll

Наименование детали

Материалы

1

Шланговая муфта

Чугун

01a

Шланговая муфта

Чугун

3

Клеммная коробка

Чугун

5

Верхняя крышка

Чугун

6

Корпус верхнего подшипника

Чугун

7

Корпус подшипника

Чугун

10

Уплотнение кронштейна

Чугун

11

Корпус двигателя

Чугун

13

Корпус насоса

Чугун

14

Крыльчатка

Чугун

17

Переходник муфты

Чугун

22

Подставка

Чугун

22a

Соединительная муфта

Чугун

22b

Опора верхней направляющей

Чугун

27

Статор

Чугун

28

Ротор

Вал: AISl304SS

30

Фланец

Чугун

31a

Подшипник

Шариковый подшипник

31b

Подшипник

Шариковый подшипник

33

Реле защиты двигателя



34

Торцевое уплотнение

Карбид кремн.-керам./графит-керам.

35

Сальник



47

Кабель

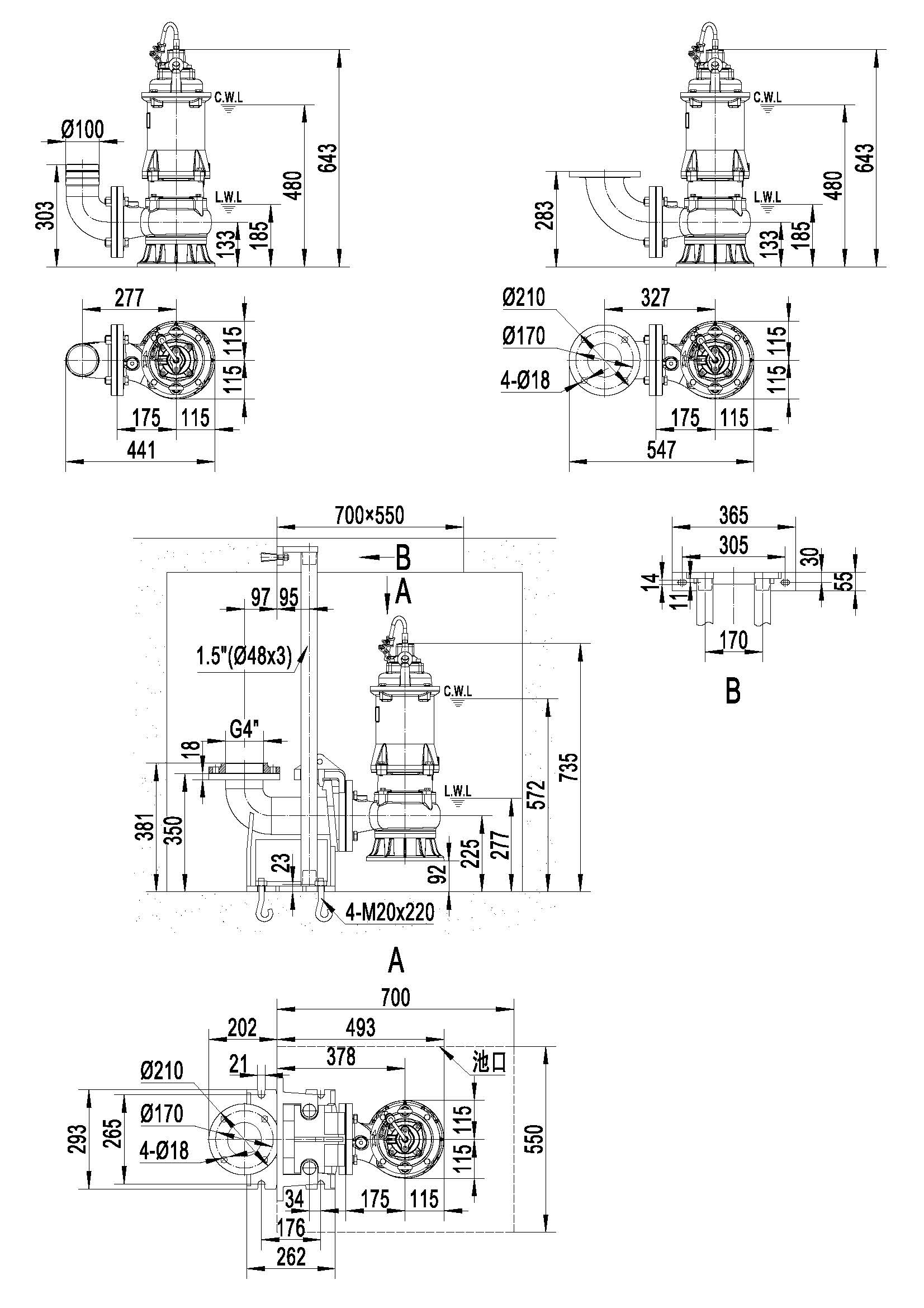

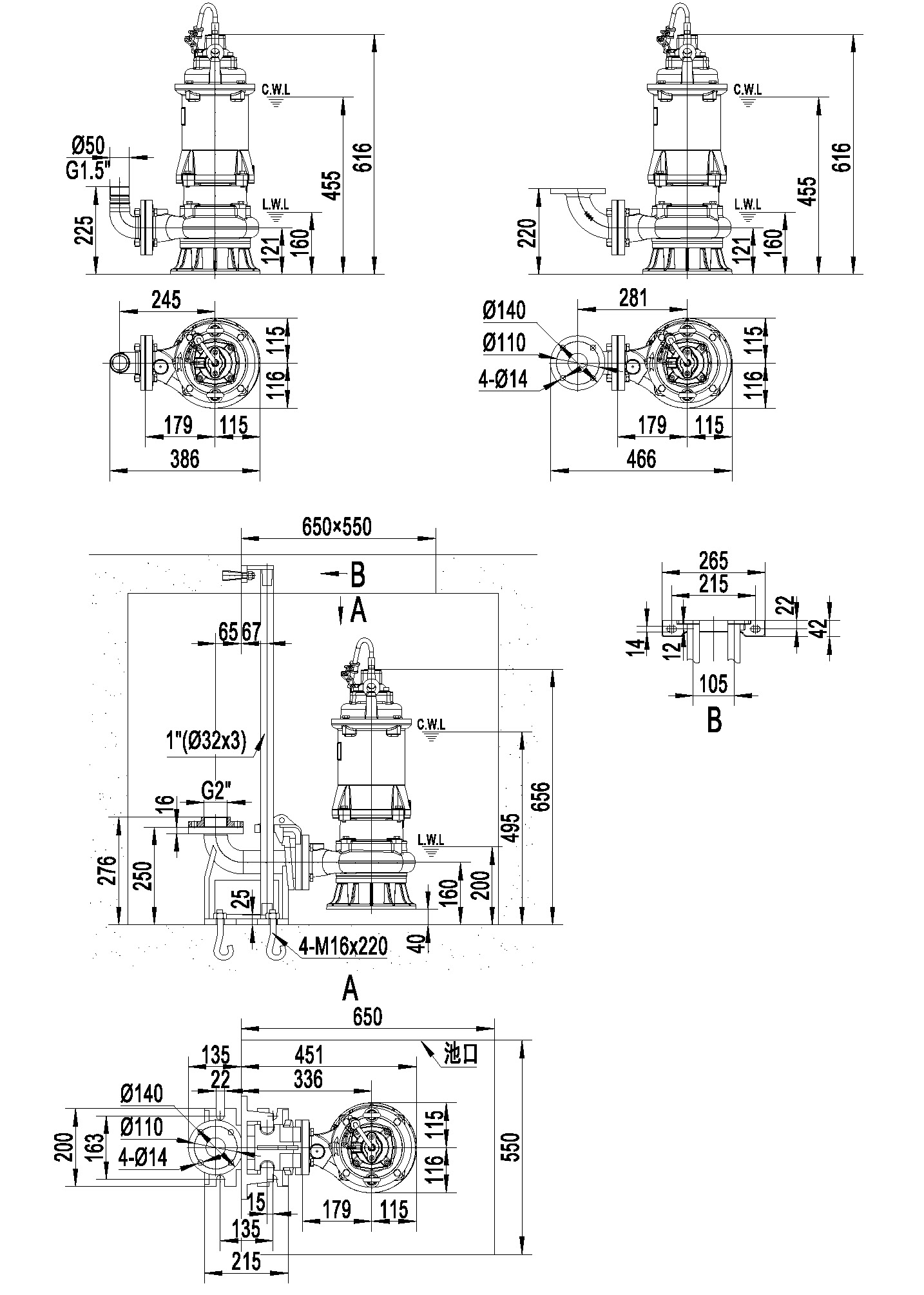

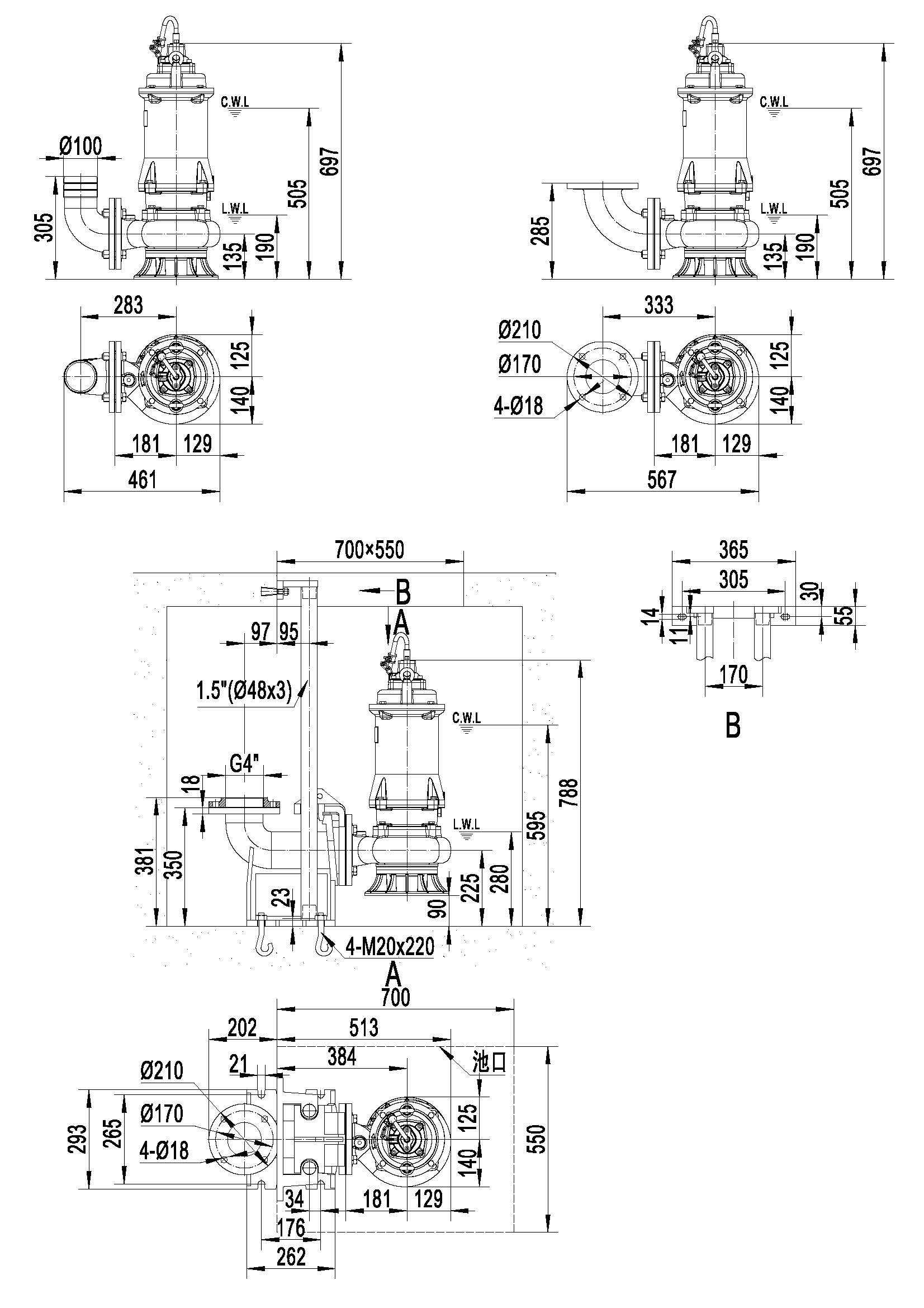

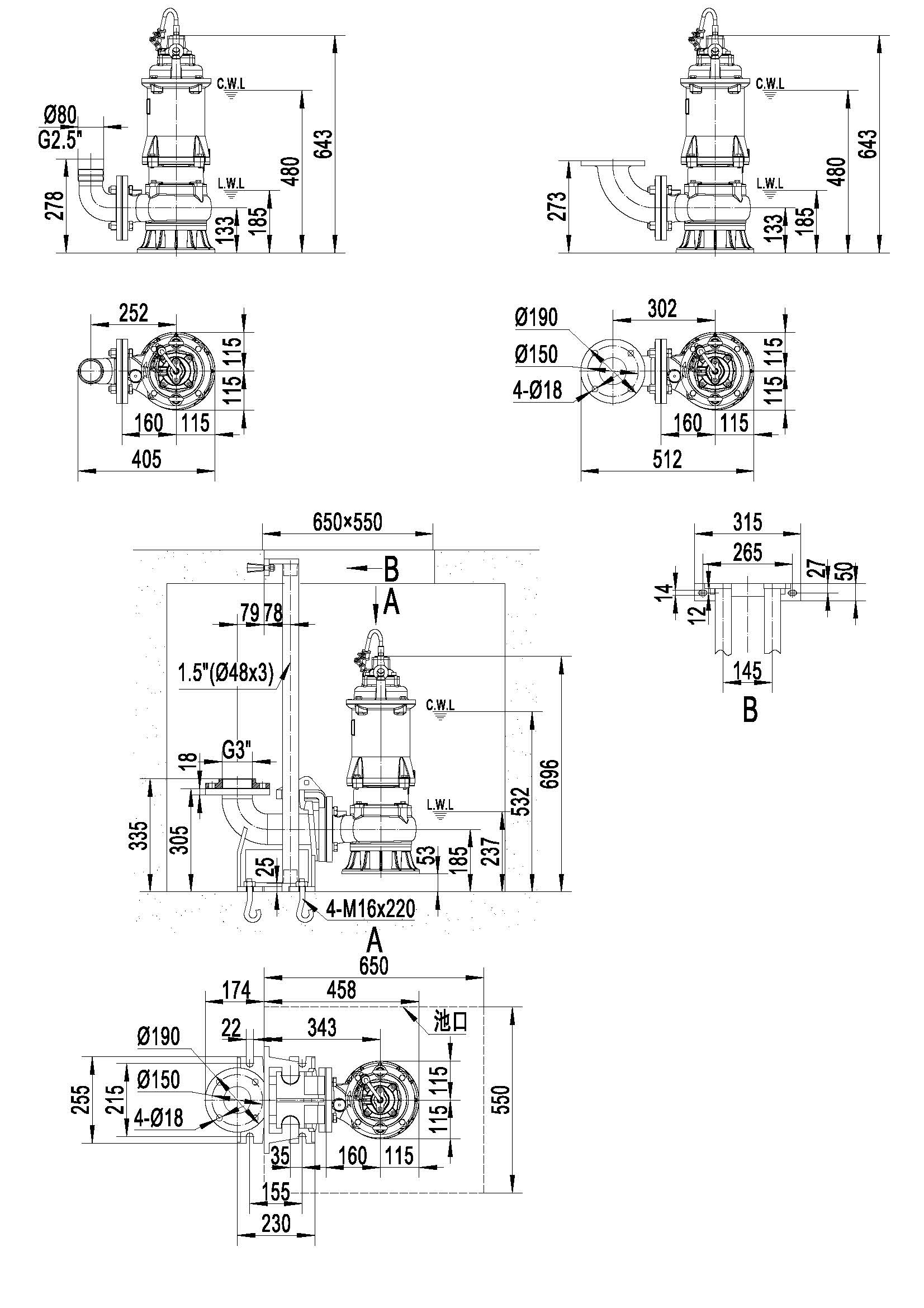

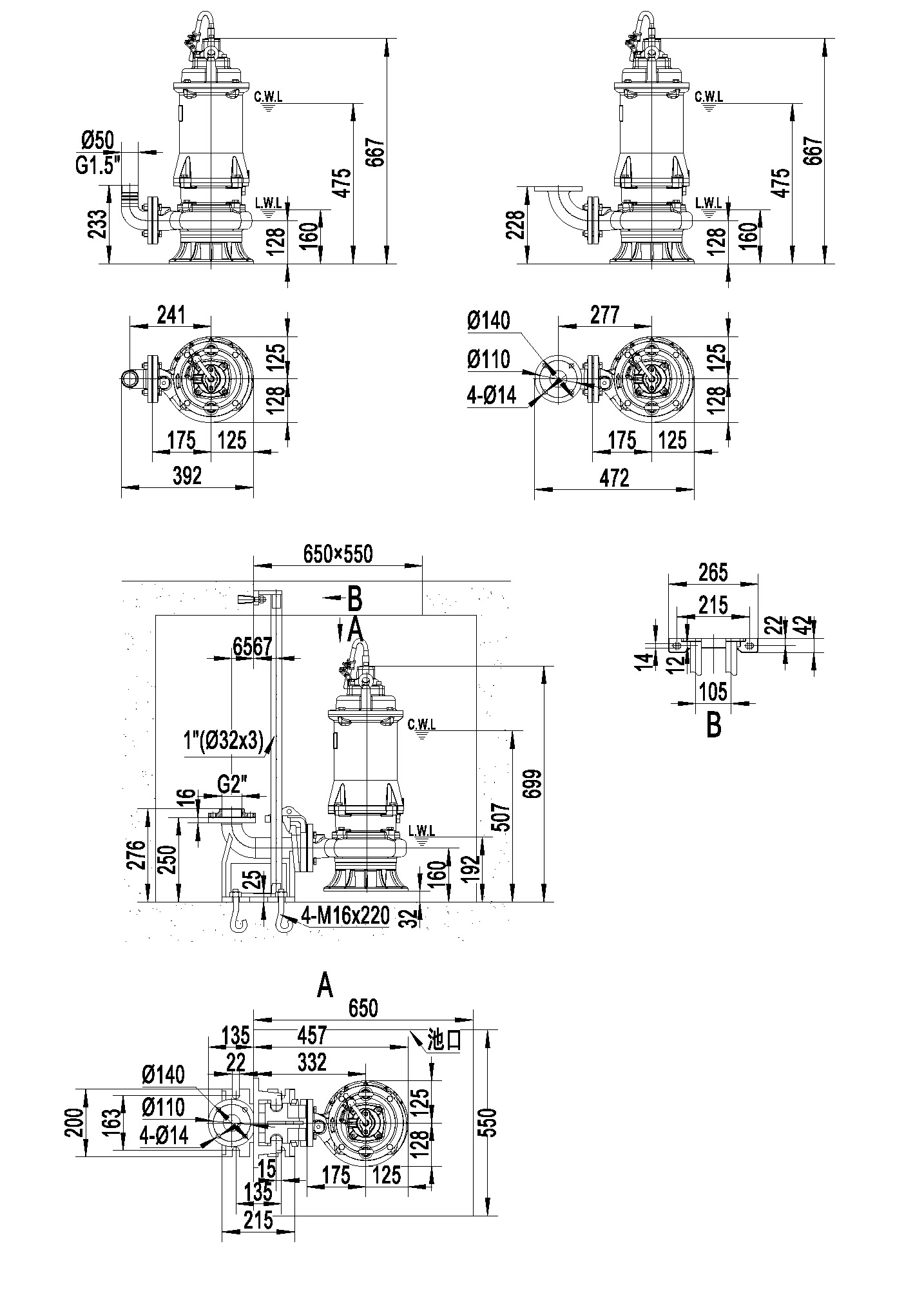

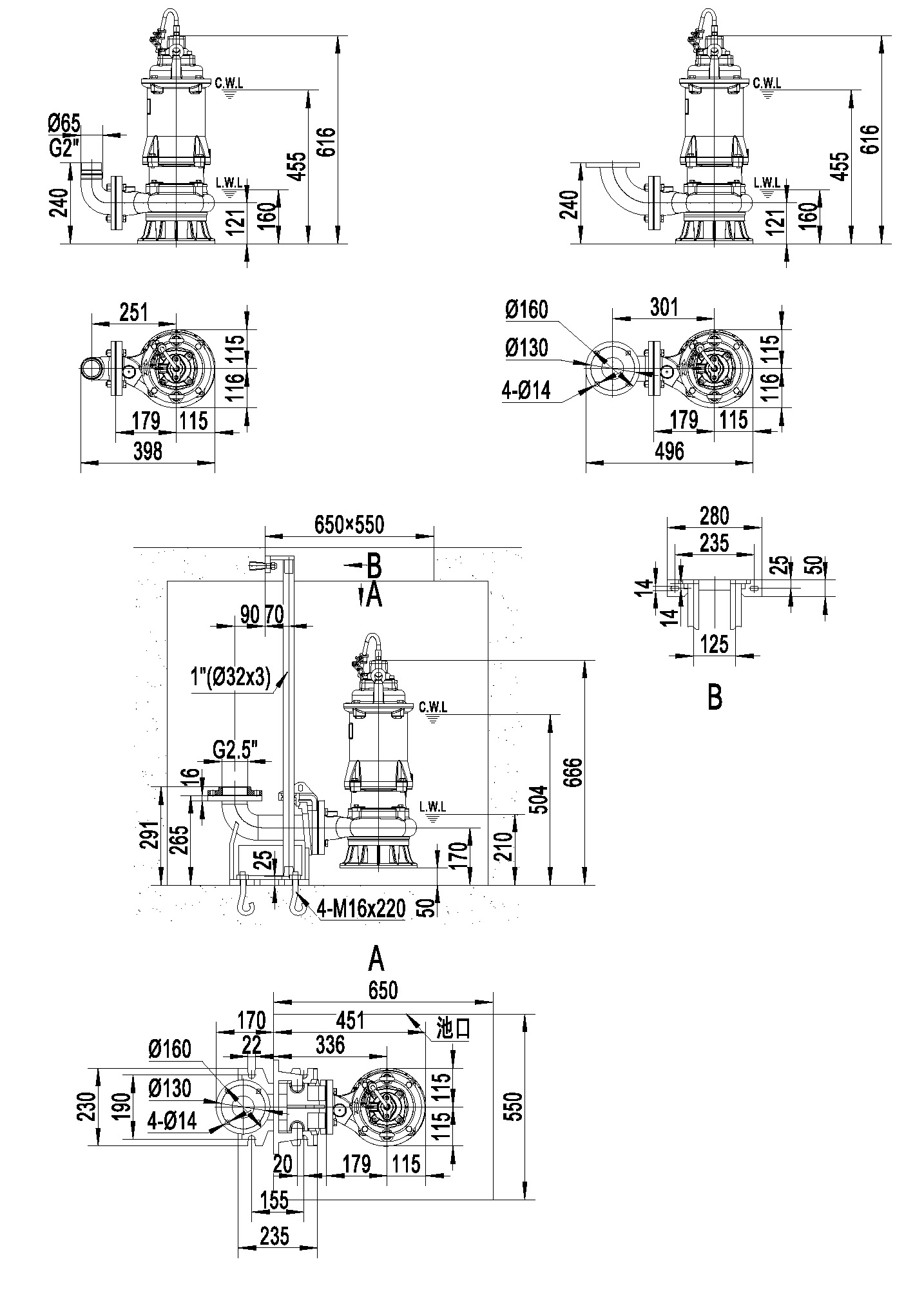

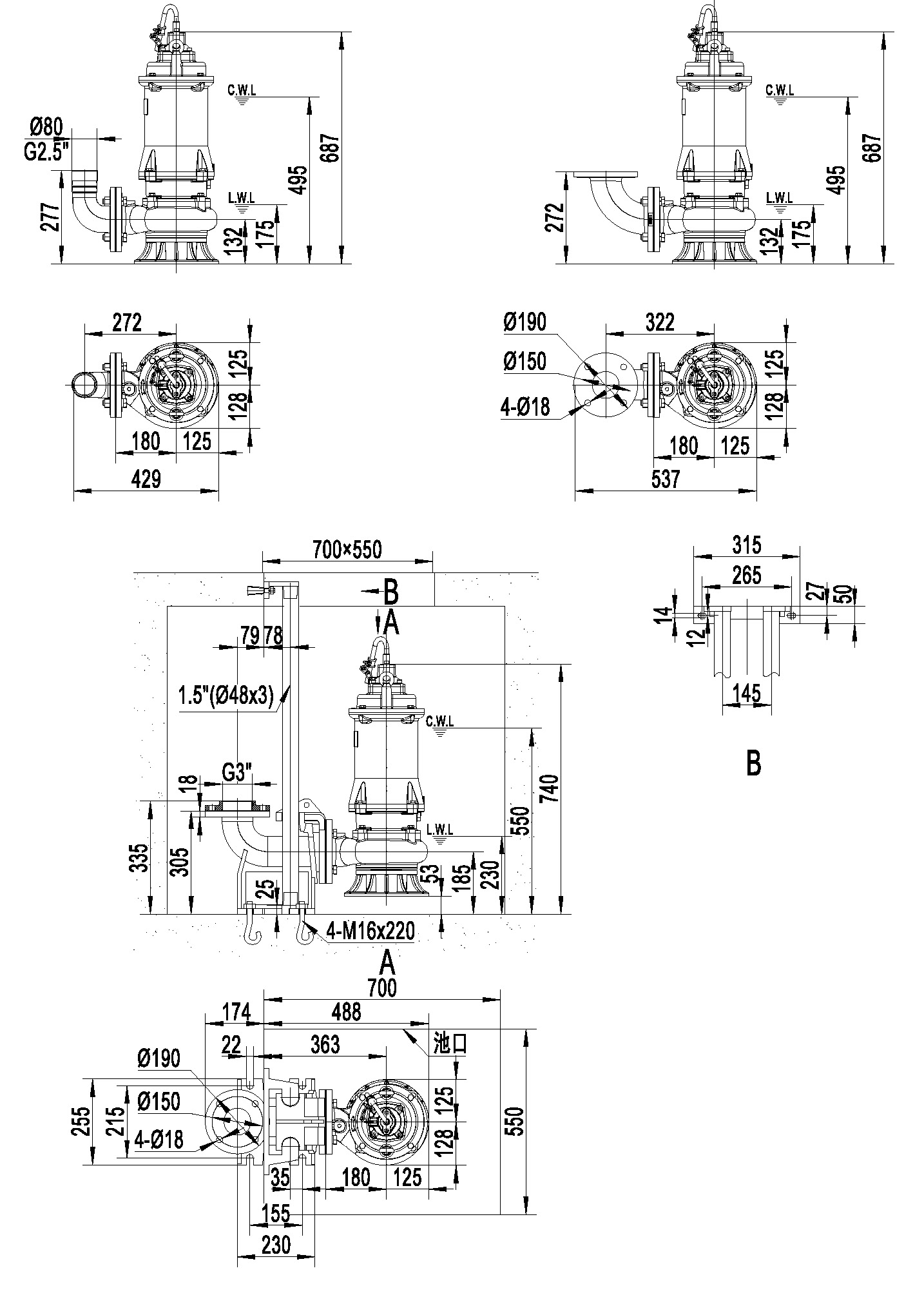

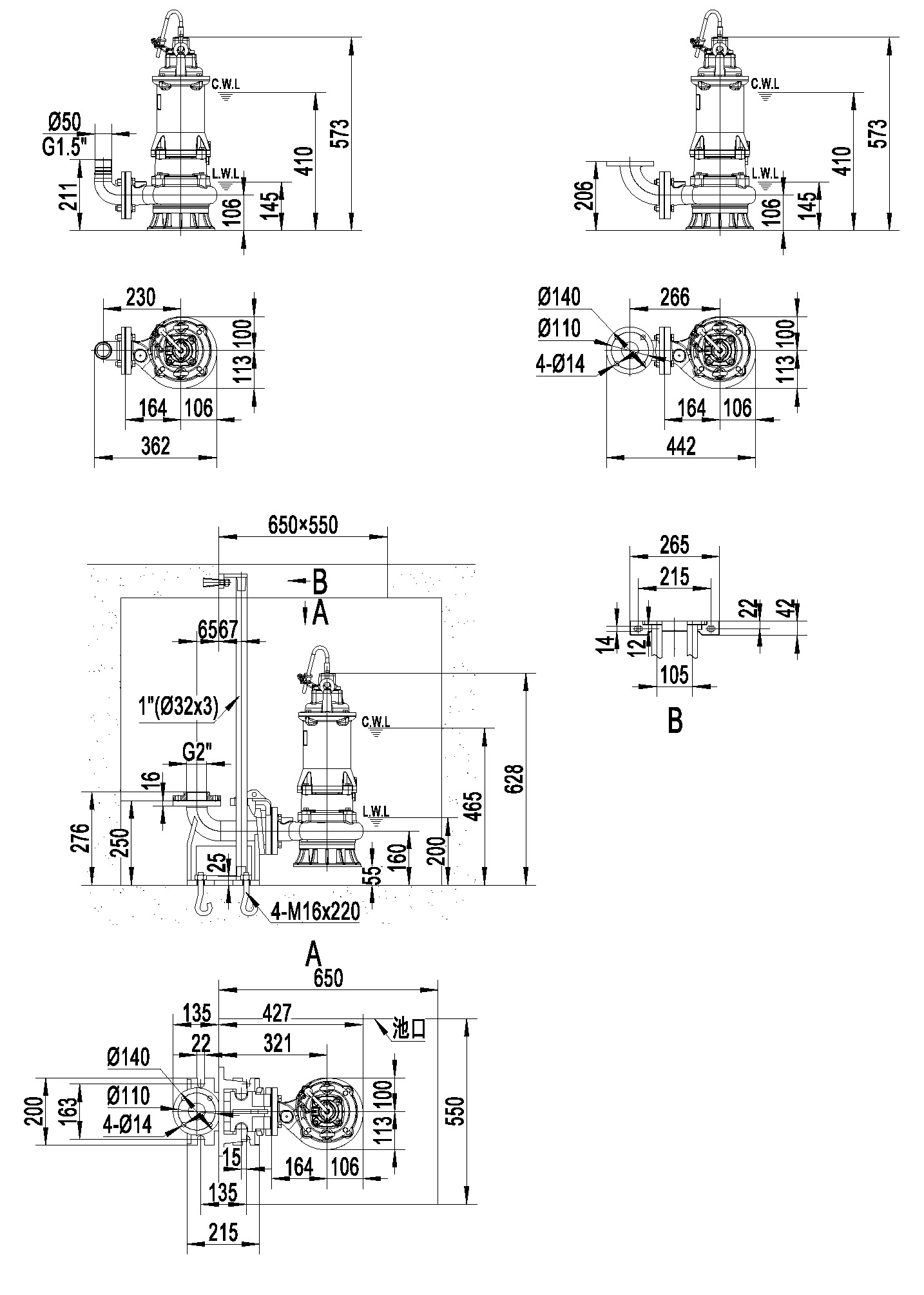

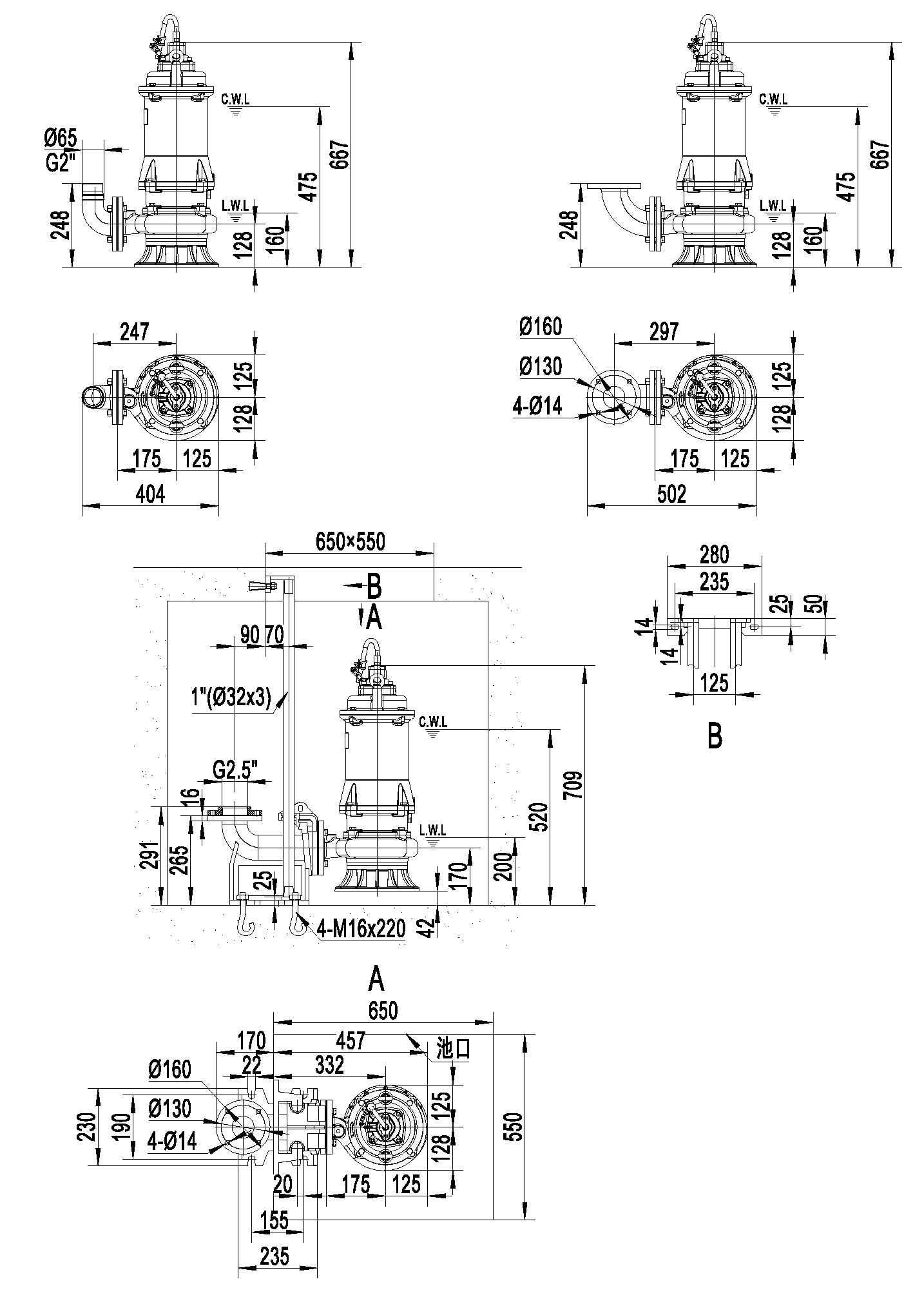

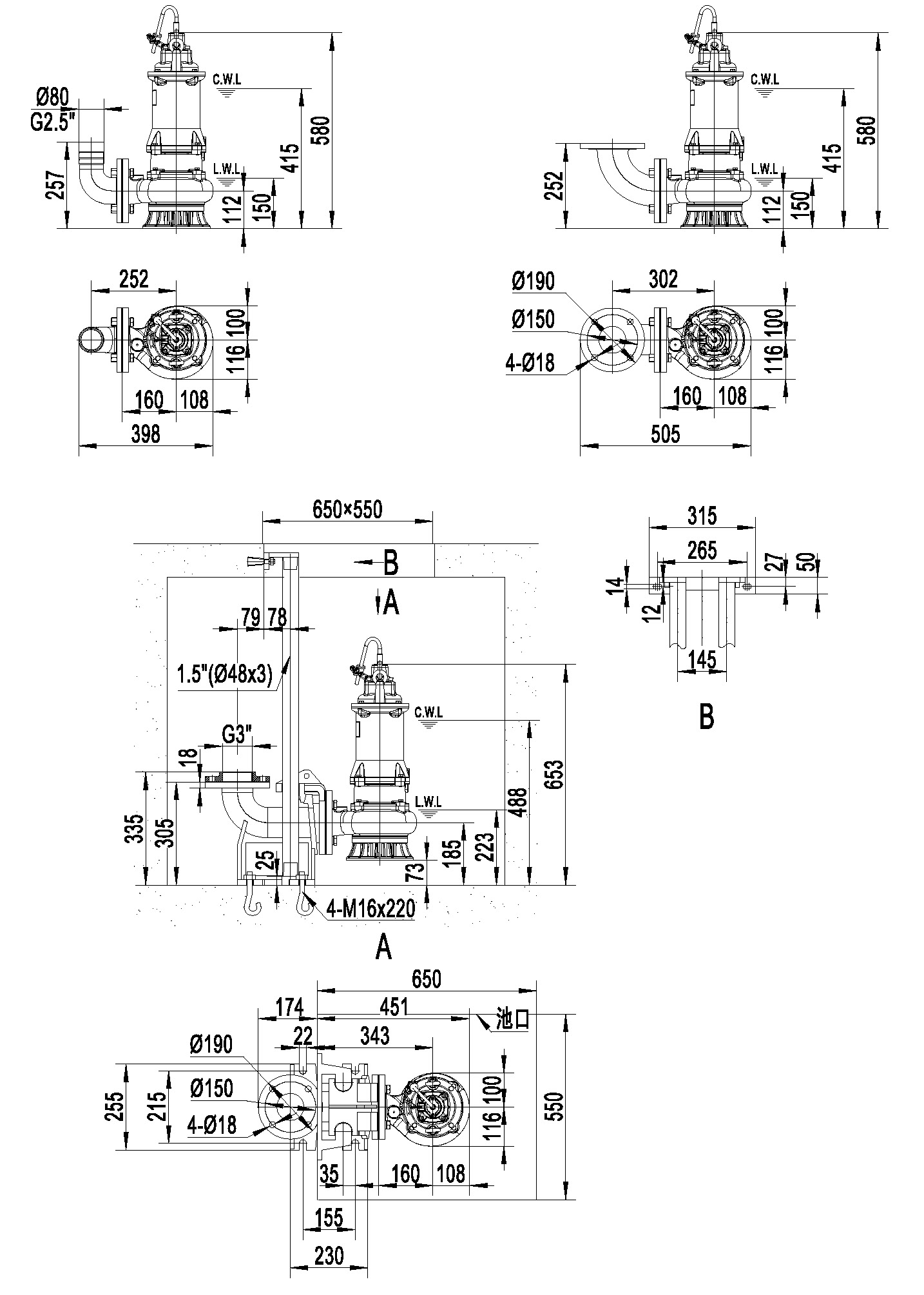

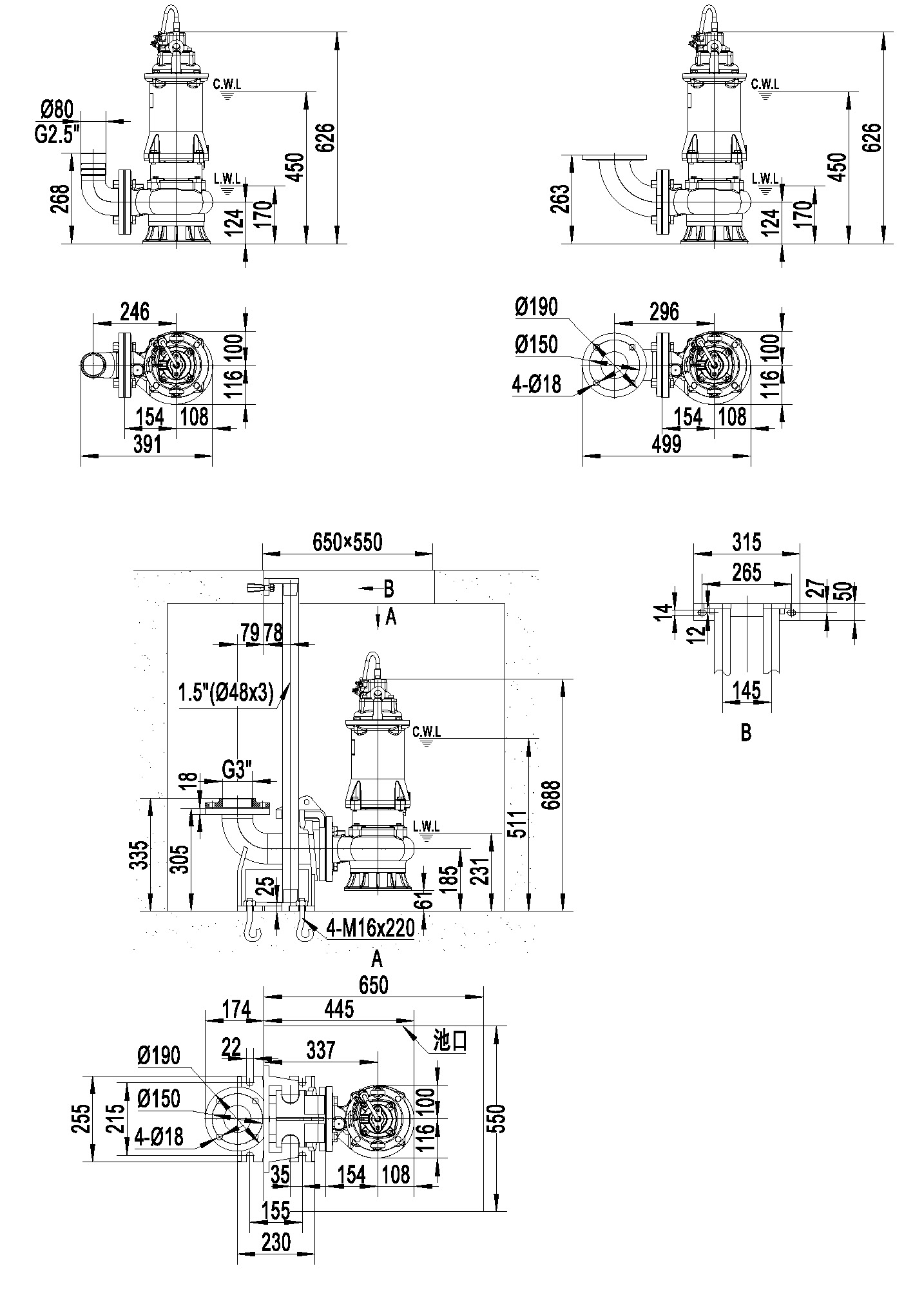

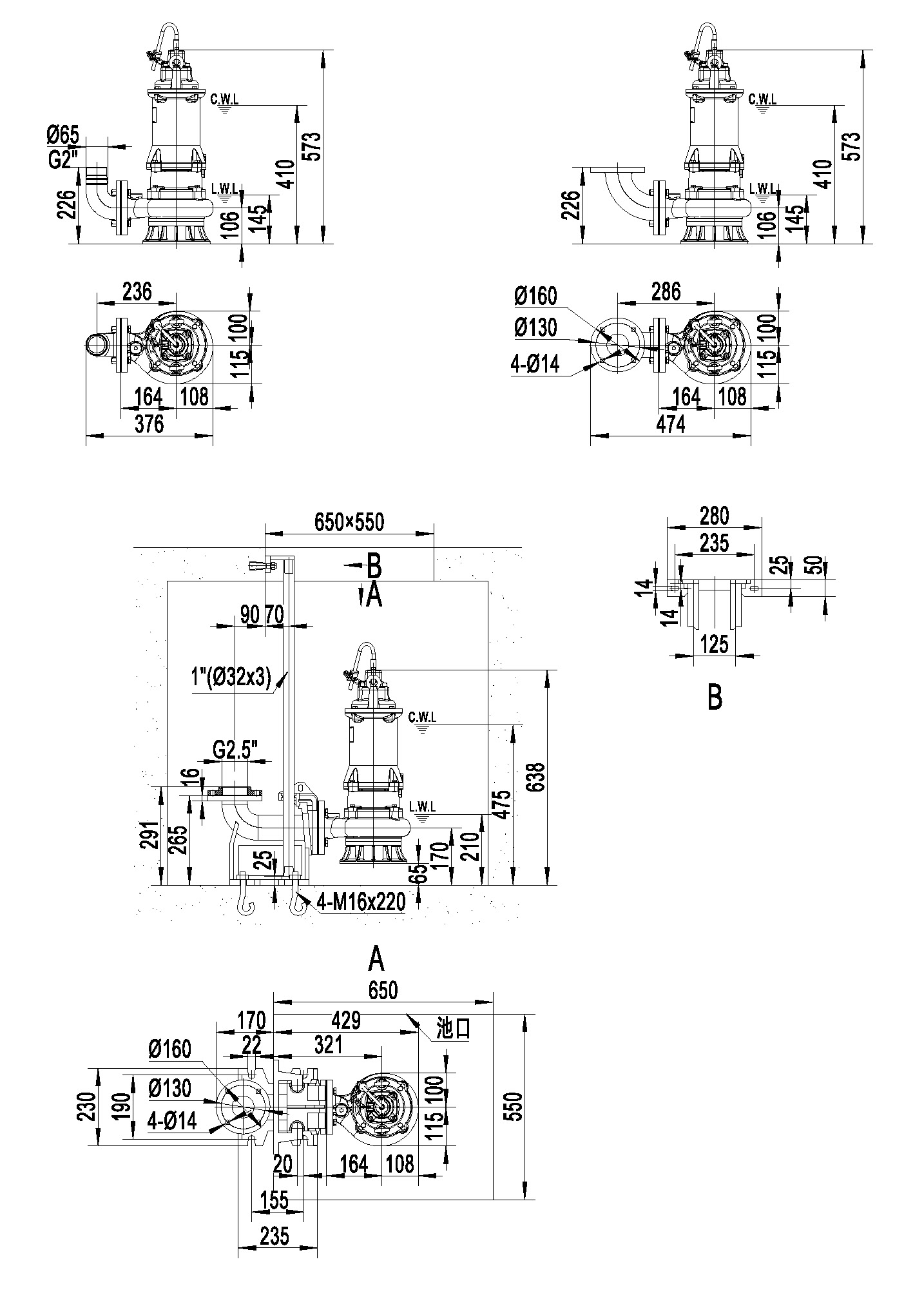

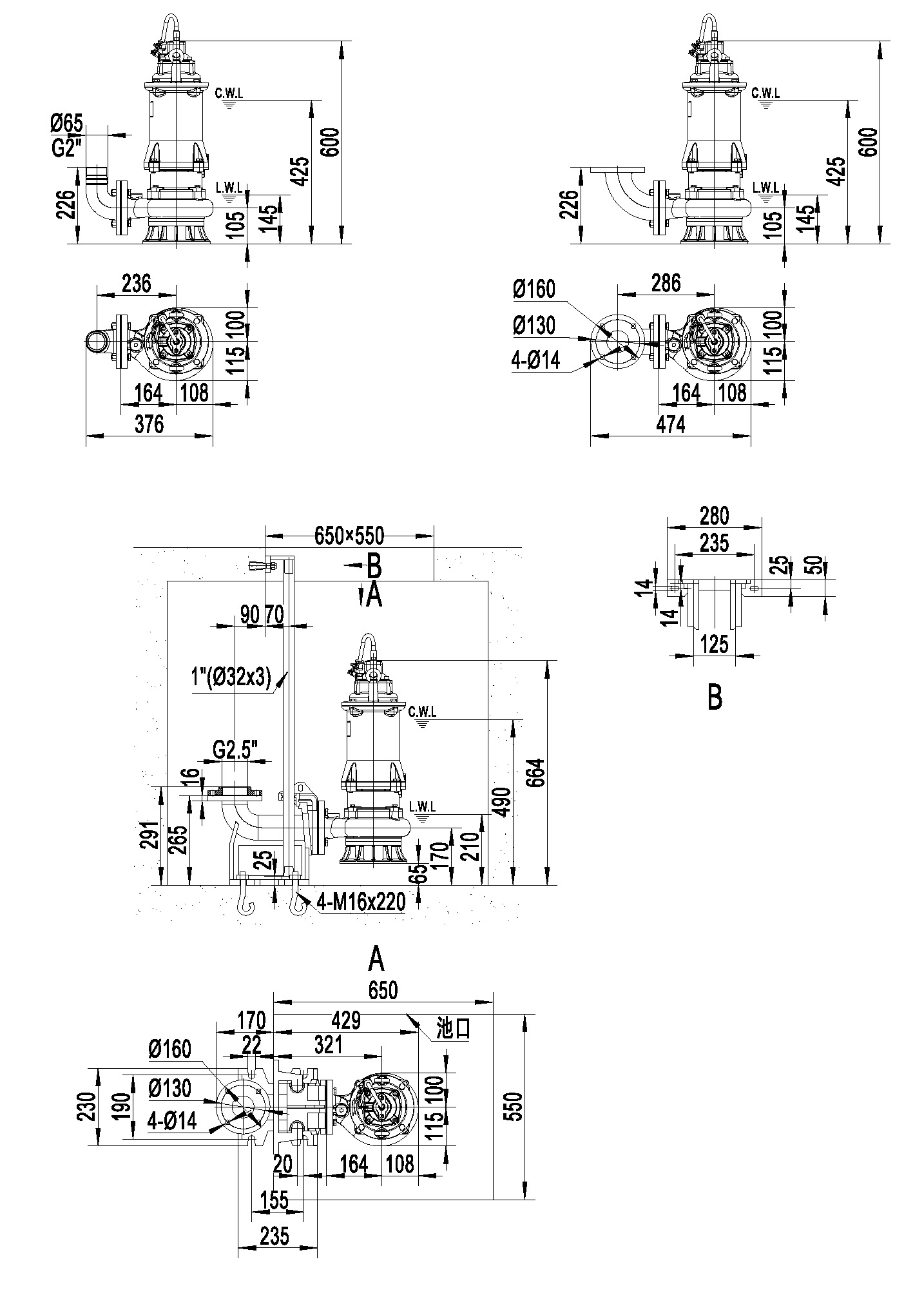

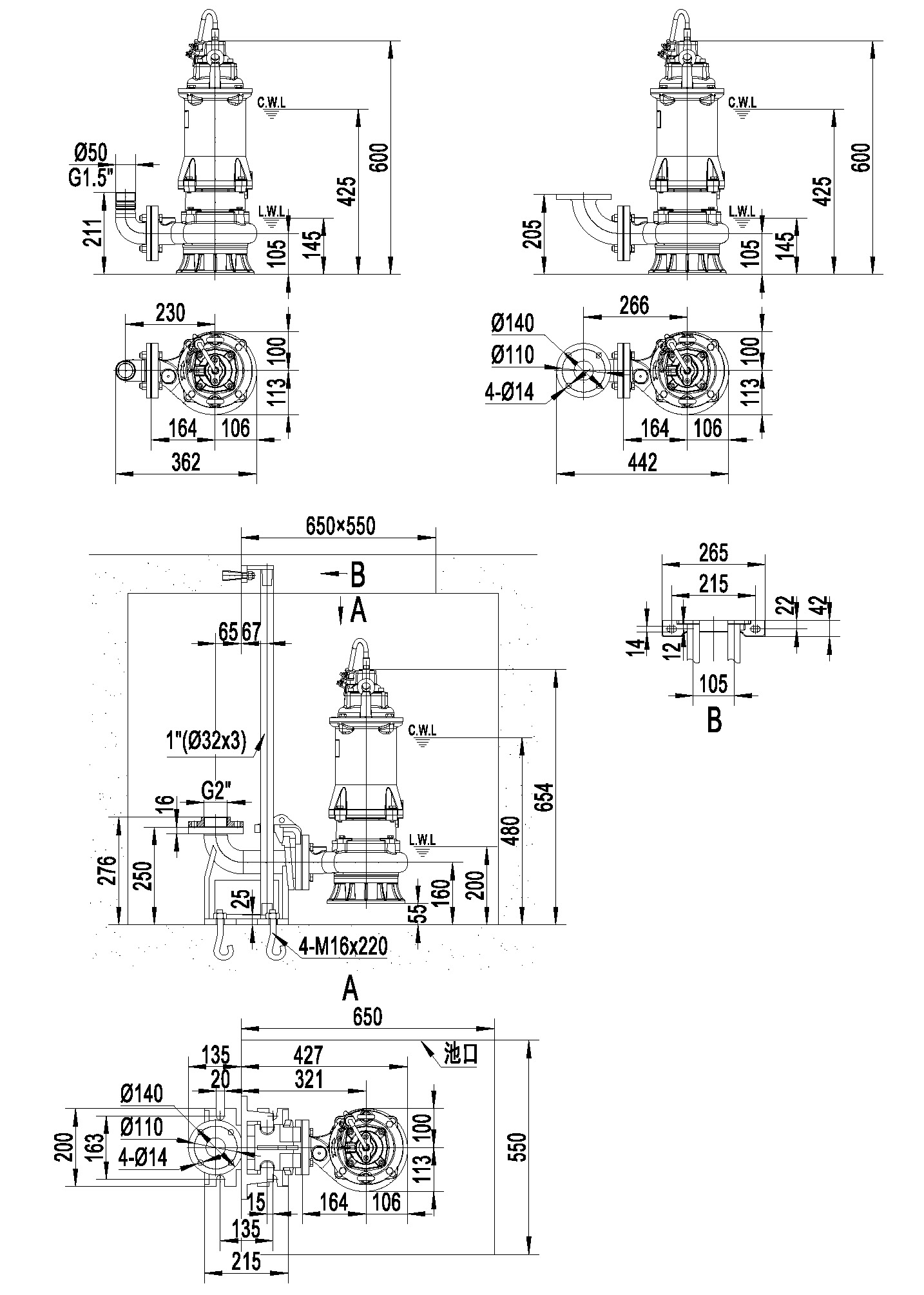

Размер и вес

Модель

Ød

G

ØA1

ØB1

ØC1

n-Ød1

h1

h2

h3

W1

W2

H

O

P

Q

L

D

M1

M2

N1

N2

50BS22.2

50

G1½″

50

110

140

4-Ø14

210

205

105

410

145

575

107

113

100

165

213

260

225

363

438

65BS22.2

65

G2″

65

130

160

4-Ø14

225

225

105

410

145

575

107

113

100

165

213

275

225

375

463

80BS22.2

80

G2½″

80

150

190

4-Ø18

255

250

110

415

150

580

105

111

100

160

211

302

230

395

502

50BS23.0

50

G1½″

50

110

140

4-Ø14

210

205

105

425

145

510

107

113

100

165

213

260

230

363

438

65BS23.0

65

G2″

65

130

160

4-Ø14

225

225

105

425

145

610

107

113

100

165

213

275

245

375

463

80BS23.0

80

G2½″

80

150

190

4-Ø18

270

265

125

450

170

630

107

115

100

153

215

295

245

390

497

100BS23.0

100

-

100

170

210

4-Ø18

295

275

125

450

170

630

107

115

100

165

215

315

230

425

528

65BS24.0

65

G2″

65

130

160

4-Ø18

240

240

120

455

160

650

115

115

115

180

230

290

230

397

486

80BS24.0

80

G2½″

80

150

190

4-Ø18

280

275

135

480

185

675

115

115

115

165

230

307

245

410

517

100BS24.0

100

G2″

100

170

210

4-Ø18

305

285

135

480

185

675

115

115

115

175

230

327

245

443

547

50BS25.5

50

G1½″

50

110

140

4-Ø18

235

230

130

475

160

675

125

130

125

175

255

272

230

390

467

50BS25.5

80

G2½″

80

150

190

4-Ø18

275

270

130

495

175

690

125

125

125

175

250

317

230

430

537

100BS25.5

100

-

100

170

210

4-Ø18

305

285

135

505

190

705

131

140

125

180

265

334

245

465

570

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды
Scroll

Модель

Ød

G

ØA1

ØB1

ØC1

n-Ød1

h1

h2

h3

W1

W2

H

O

P

Q

L

D

M1

M2

N1

N2

50BS22.2

50

G1½″

50

110

140

4-Ø14

210

205

105

410

145

575

107

113

100

165

213

260

225

363

438

65BS22.2

65

G2″

65

130

160

4-Ø14

225

225

105

410

145

575

107

113

100

165

213

275

225

375

463

80BS22.2

80

G2½″

80

150

190

4-Ø18

255

250

110

415

150

580

105

111

100

160

211

302

230

395

502

50BS23.0

50

G1½″

50

110

140

4-Ø14

210

205

105

425

145

510

107

113

100

165

213

260

230

363

438

65BS23.0

65

G2″

65

130

160

4-Ø14

225

225

105

425

145

610

107

113

100

165

213

275

245

375

463

80BS23.0

80

G2½″

80

150

190

4-Ø18

270

265

125

450

170

630

107

115

100

153

215

295

245

390

497

100BS23.0

100

-

100

170

210

4-Ø18

295

275

125

450

170

630

107

115

100

165

215

315

230

425

528

65BS24.0

65

G2″

65

130

160

4-Ø18

240

240

120

455

160

650

115

115

115

180

230

290

230

397

486

80BS24.0

80

G2½″

80

150

190

4-Ø18

280

275

135

480

185

675

115

115

115

165

230

307

245

410

517

100BS24.0

100

G2″

100

170

210

4-Ø18

305

285

135

480

185

675

115

115

115

175

230

327

245

443

547

50BS25.5

50

G1½″

50

110

140

4-Ø18

235

230

130

475

160

675

125

130

125

175

255

272

230

390

467

50BS25.5

80

G2½″

80

150

190

4-Ø18

275

270

130

495

175

690

125

125

125

175

250

317

230

430

537

100BS25.5

100

-

100

170

210

4-Ø18

305

285

135

505

190

705

131

140

125

180

265

334

245

465

570

C.W.L.: Постоянный уровень проточной воды
L.W.L.: Минимальный уровень проточной воды

Установка со съемным гибким трубопроводом (R)

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

50BS22.2

42

48

690x260x315

44

50

690x260x325

65BS22.2

44

50

690x260x315

48

54

690x260x325

80BS22.2

47

52

710x260x315

51

56

710x260x335

50BS23.0

50

55

710x260x315

52

57

710x260x325

65BS23.0

51

57

710x260x315

55

61

710x260x325

80BS23.0

55

60

750x240x325

59

64

750x260x345

100BS23.0

57

63

750x260x345

63

69

750x260x375



Scroll

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

50BS22.2

42

48

690x260x315

44

50

690x260x325

65BS22.2

44

50

690x260x315

48

54

690x260x325

80BS22.2

47

52

710x260x315

51

56

710x260x335

50BS23.0

50

55

710x260x315

52

57

710x260x325

65BS23.0

51

57

710x260x315

55

61

710x260x325

80BS23.0

55

60

750x240x325

59

64

750x260x345

100BS23.0

57

63

750x260x345

63

69

750x260x375



Установка со съемным жестким трубопроводом (Y)

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

65BS24.0

61

69

780x260x335

65

73

780x260x345

80BS24.0

65

71

800x260x325

69

75

800x260x345

100BS24.0

67

73

800x260x355

73

79

800x260x385

50BS25.5

74

81

790x290x355

76

83

790x290x365

50BS25.5

77

83

800x290x335

81

87

800x290x355

100BS25.5

81

89

810x300x375

87

95

810x300x405

Scroll

Модель

R

Y



В.Н

В.Б

Размер упаковки

В.Н

В.Б

Размер упаковки



кг

кг

мм

кг

кг

мм

65BS24.0

61

69

780x260x335

65

73

780x260x345

80BS24.0

65

71

800x260x325

69

75

800x260x345

100BS24.0

67

73

800x260x355

73

79

800x260x385

50BS25.5

74

81

790x290x355

76

83

790x290x365

50BS25.5

77

83

800x290x335

81

87

800x290x355

100BS25.5

81

89

810x300x375

87

95

810x300x405

Установка с автоматической трубной муфтой (Z)

Муфта и насос будут упакованы индивидуально, размер упаковки и вес в таблице относятся только к насосу, пожалуйста, изучите раздел «Автоматическая трубная муфта», чтобы проверить размер и вес упаковки муфты.

Автоматическая трубная муфта

ØA

ØB

ØC

N-Ød

T1

T2

T3

T4

T5

T6

T7

T8

T9

K1

K2

S

h1

h2

h3

h4

50-50(PN6)

Ø50 / G2″

110

140

4-Ø14

265

215

105

25

42

200

215

15

67

165

135

63

25

160

250

280

65-65(PN6)

Ø65 / G2½″

130

160

4-Ø14

280

230

125

30

50

230

235

20

70

155

155

90

25

165

265

395

80-80(PN6)

Ø80 / G3″

150

190

4-Ø18

315

265

145

27

50

255

225

30

78

155

155

77

25

190

305

335

100-100(PN6)

Ø100/ G4″

170

210

4-Ø18

365

305

170

32

55

295

260

35

95

175

175

100

25

230

350

380

Scroll

Муфта и насос будут упакованы индивидуально, размер упаковки и вес в таблице относятся только к насосу, пожалуйста, изучите раздел «Автоматическая трубная муфта», чтобы проверить размер и вес упаковки муфты.

Автоматическая трубная муфта

ØA

ØB

ØC

N-Ød

T1

T2

T3

T4

T5

T6

T7

T8

T9

K1

K2

S

h1

h2

h3

h4

50-50(PN6)

Ø50 / G2″

110

140

4-Ø14

265

215

105

25

42

200

215

15

67

165

135

63

25

160

250

280

65-65(PN6)

Ø65 / G2½″

130

160

4-Ø14

280

230

125

30

50

230

235

20

70

155

155

90

25

165

265

395

80-80(PN6)

Ø80 / G3″

150

190

4-Ø18

315

265

145

27

50

255

225

30

78

155

155

77

25

190

305

335

100-100(PN6)

Ø100/ G4″

170

210

4-Ø18

365

305

170

32

55

295

260

35

95

175

175

100

25

230

350

380

Таблица размеров

Модель

Автоматическая трубная муфта

H1

H2

H3

H4

A1

A2

A3

A4

P

Q

D

E1xE2

Вес насоса и размеры упаковки



В.Н

В.Н

Размер упаковки

50BS22.2

50-50(PN6)

55

200

465

630

155

319

426

559

113

100

213

650x550

40

46

690x260x325

65BS22.2

65-65(PN6)

60

205

470

635

155

318

425

593

113

100

213

650x550

42

48

690x260x325

80BS22.2

80-80(PN6)

78

230

495

660

176

336

441

613

111

100

211

650x550

42

47

710x260x335

50BS23.0

50-50(PN6)

55

200

480

665

155

319

426

559

113

100

213

650x550

48

53

710x260x325

65BS23.0

65-65(PN6)

60

205

485

670

155

318

425

596

113

100

213

650x550

48

54

710x260x325

80BS23.0

80-80(PN6)

68

235

515

695

176

329

436

608

115

100

215

650x550

50

55

750x260x345

100BS23.0

100-100(PN6)

108

275

555

735

200

364

471

677

115

100

215

700x550

51

57

750x260x375

65BS24.0

65-65(PN6)

45

205

500

695

155

333

448

619

115

115

230

650x550

58

66

780x260x345

80BS24.0

80-80(PN6)

57

240

535

730

176

341

456

628

115

115

230

650x550

60

66

800x260x345

100BS24.0

100-100(PN6)

97

280

575

770

200

375

490

696

115

115

230

700x550

61

67

800x260x385

50BS25.5

50-50(PN6)

32

190

505

705

155

330

455

588

130

125

255

650x550

72

79

790x290x365

50BS25.5

80-80(PN6)

61

235

555

750

176

351

476

648

125

125

250

700x550

72

78

800x290x355

100BS25.5

100-100(PN6)

95

285

600

800

200

381

512

718

140

125

265

700x550

75

83

810x300x405



Scroll

Модель

Автоматическая трубная муфта

H1

H2

H3

H4

A1

A2

A3

A4

P

Q

D

E1xE2

Вес насоса и размеры упаковки



В.Н

В.Н

Размер упаковки

50BS22.2

50-50(PN6)

55

200

465

630

155

319

426

559

113

100

213

650x550

40

46

690x260x325

65BS22.2

65-65(PN6)

60

205

470

635

155

318

425

593

113

100

213

650x550

42

48

690x260x325

80BS22.2

80-80(PN6)

78

230

495

660

176

336

441

613

111

100

211

650x550

42

47

710x260x335

50BS23.0

50-50(PN6)

55

200

480

665

155

319

426

559

113

100

213

650x550

48

53

710x260x325

65BS23.0

65-65(PN6)

60

205

485

670

155

318

425

596

113

100

213

650x550

48

54

710x260x325

80BS23.0

80-80(PN6)

68

235

515

695

176

329

436

608

115

100

215

650x550

50

55

750x260x345

100BS23.0

100-100(PN6)

108

275

555

735

200

364

471

677

115

100

215

700x550

51

57

750x260x375

65BS24.0

65-65(PN6)

45

205

500

695

155

333

448

619

115

115

230

650x550

58

66

780x260x345

80BS24.0

80-80(PN6)

57

240

535

730

176

341

456

628

115

115

230

650x550

60

66

800x260x345

100BS24.0

100-100(PN6)

97

280

575

770

200

375

490

696

115

115

230

700x550

61

67

800x260x385

50BS25.5

50-50(PN6)

32

190

505

705

155

330

455

588

130

125

255

650x550

72

79

790x290x365

50BS25.5

80-80(PN6)

61

235

555

750

176

351

476

648

125

125

250

700x550

72

78

800x290x355

100BS25.5

100-100(PN6)

95

285

600

800

200

381

512

718

140

125

265

700x550

75

83

810x300x405



РК-Трейд +7 (499) 450-78-33 +7 4012 69-75-47
Россия 236001 Калининград Бакинская 24
info@solidpump.ru
Этот сайт использует технические файлы cookie и профилирующие файлы cookie других сайтов для рассылки рекламы в соответствии с вашими предпочтениями. Получив доступ к любому нижеследующему элементу этого баннера или нажав на Согласен, чтобы закрыть этот баннер, вы соглашаетесь на использование файлов cookie.Если вы хотите узнать больше или отказаться от всех или некоторых файлов cookie, нажмите на «Правила в отношении файлов COOKIE» Политике.
