UZ(L) (1.5 – 11 кВт 2P)

Канализационный насос с вихревым рабочим колесом и выходным патрубком 80 мм UZ(L) (1.5 – 11 кВт 2P)

Насосы серии UZ расширяют линейку популярных насосов US с вихревым рабочим колесом. Широкий гидравлический канал обеспечивает беспрепятственное прохождение больших твердых и длинноволокнистых частиц, что минимизирует риск засорения насоса. Использование подшипников фирмы NSK, электродвигателя повышенной эффективности и специальное покрытие корпуса гарантируют более длительную, стабильную и энергоэффективную работу насоса.

Напорный фланец насоса соответствует сразу двум номинальным давлениям PN6 и PN10, обеспечивая возможность установки на автоматическую трубную муфту многих производителей.

Применение

Бытовые и ливневые сточные воды;
Сточные воды промышленных объектов, торговых центров, отелей и т.д.;
Дренажные и грунтовые воды.

Специальное исполнение по запросу

Другое напряжение;
Другая длина кабеля;
Датчик протечки в масляную камеру.

Технические характеристики

Производительность: до 113 м3/ч
Напор: до 35 метров
Диаметр напорного патрубка: 80 мм
Мощность: от 1.5 до 11 кВт
Электропитание: одна фаза 220В ± 10%, 50Гц, три фазы 380В ± 10%, 50Гц
Класс изоляции: F
Класс защиты: IP68
Длина кабеля: 10 м, другая – по запросу
Температура воды: до 40°С
Макс. Глубина погружения: 10 м
Свободный проход: 80 мм

Модель 50Гц.	Напряжение	Номин. ток	Мощность двигателя	Выпускное отверстие	Номин. подача	Номин. напор	Макс. подача	Макс. напор	Свободный проход	Лист данных	Чертеж
	В	А	кВт	мм	м ³/ч	м	м ³/ч	м	мм
80UZ21.5L	380	3.5	1.5	80	30	5	51	10	80	Посмотреть лист данных	Скачать чертеж
80UZ21.5SL	220	10	1.5	80	30	5	51	10	80	Посмотреть лист данных	Скачать чертеж
80UZ22.2L	380	5.1	2.2	80	30	7	57	11	80	Посмотреть лист данных	Скачать чертеж

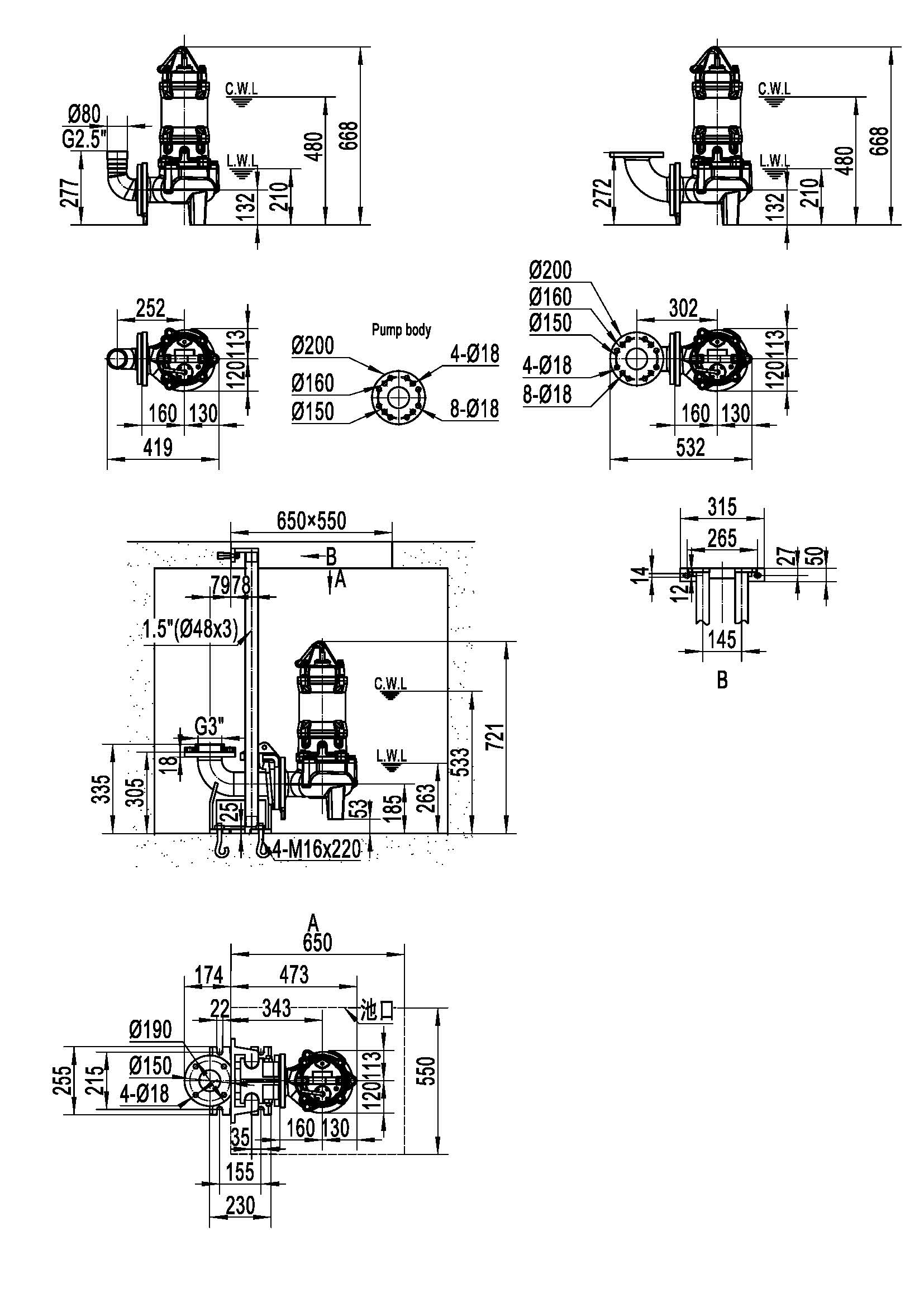

80UZ23.7L	380	8	3.7	80	36	12	78	17	80	Посмотреть лист данных	Скачать чертеж

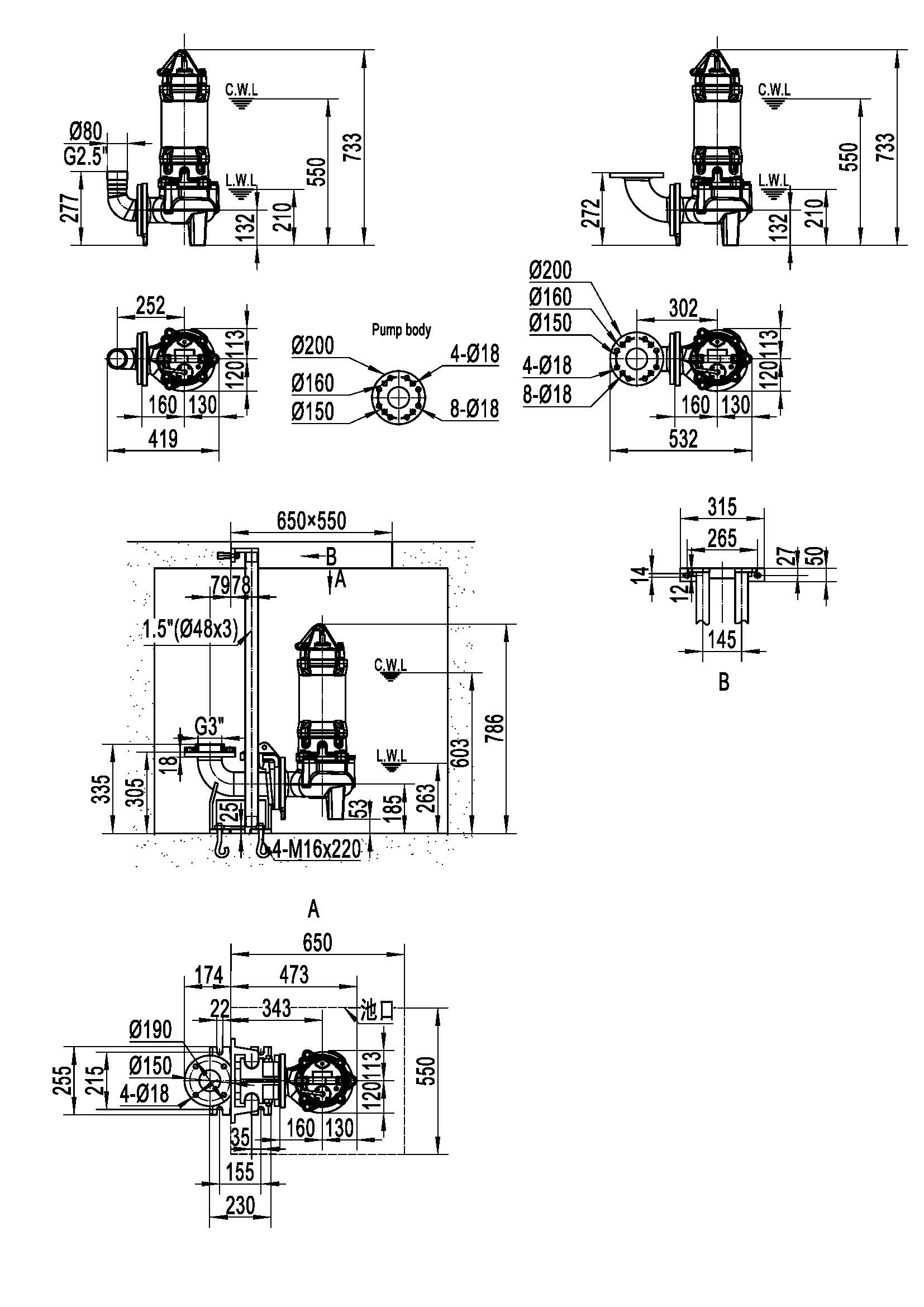

80UZ25.5L	380	11.6	5.5	80	48	14	90	22	80	Посмотреть лист данных	Скачать чертеж

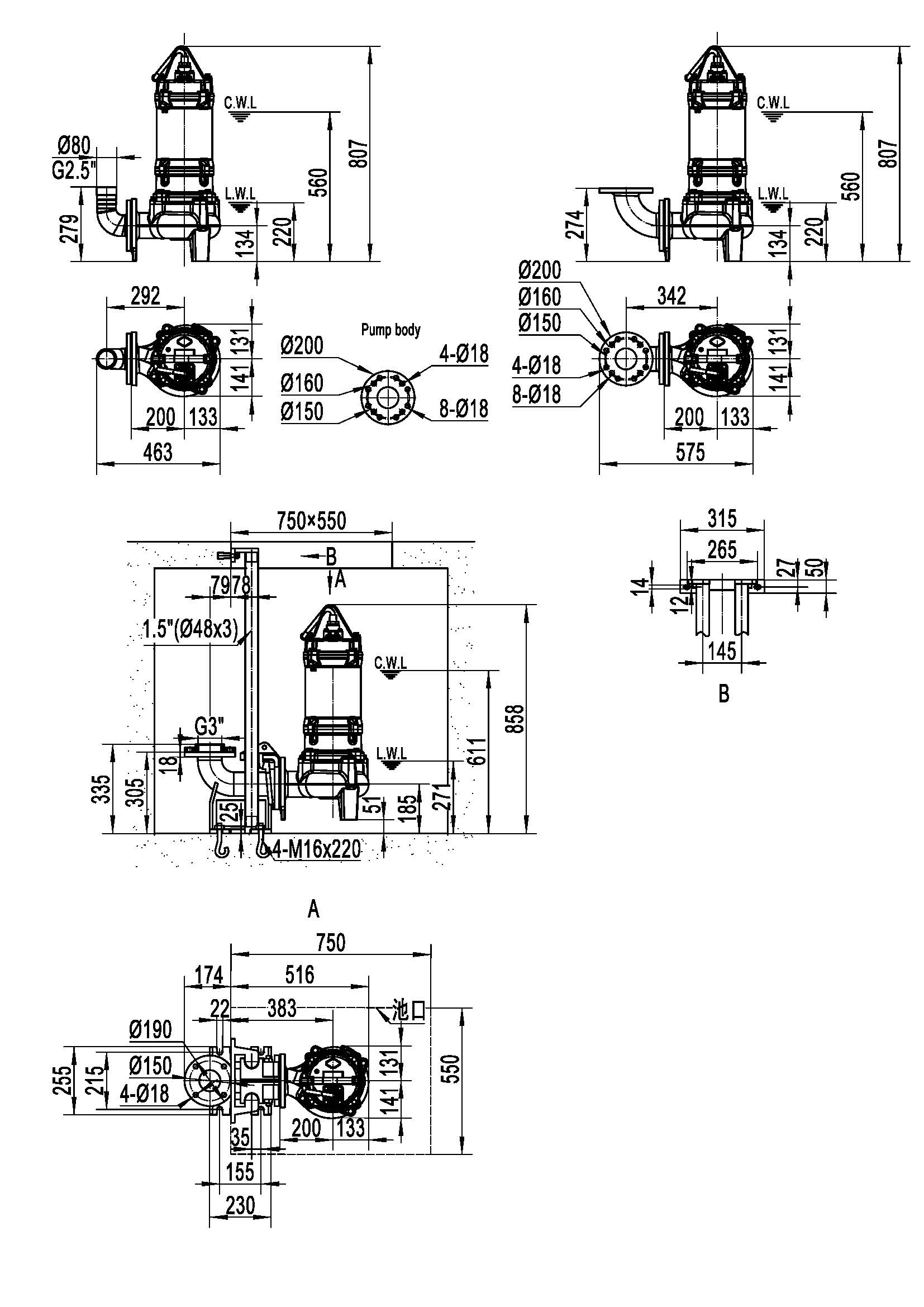

80UZ27.5L	380	15.4	7.5	80	48	18	102	28	80	Посмотреть лист данных	Скачать чертеж
80UZ211L	380	22.5	11	80	48	26	113	35	80	Посмотреть лист данных	Скачать чертеж

Модель 50Гц.	Напряжение	Номин. ток	Мощность двигателя	Выпускное отверстие	Номин. подача	Номин. напор	Макс. подача	Макс. напор	Свободный проход	Лист данных	Чертеж
	В	А	кВт	мм	м ³/ч	м	м ³/ч	м	мм
80UZ21.5L	380	3.5	1.5	80	30	5	51	10	80	Посмотреть лист данных	Скачать чертеж
80UZ21.5SL	220	10	1.5	80	30	5	51	10	80	Посмотреть лист данных	Скачать чертеж
80UZ22.2L	380	5.1	2.2	80	30	7	57	11	80	Посмотреть лист данных	Скачать чертеж
80UZ23.7L	380	8	3.7	80	36	12	78	17	80	Посмотреть лист данных	Скачать чертеж
80UZ25.5L	380	11.6	5.5	80	48	14	90	22	80	Посмотреть лист данных	Скачать чертеж
80UZ27.5L	380	15.4	7.5	80	48	18	102	28	80	Посмотреть лист данных	Скачать чертеж
80UZ211L	380	22.5	11	80	48	26	113	35	80	Посмотреть лист данных	Скачать чертеж
