Автоматическая трубная муфта ТО

Автоматическая трубная муфта обеспечивает быстрое и надежное соединение погружного насоса с напорным трубопроводом. Такой тип установки существенно уменьшает время на обслуживание и замену насосного агрегата за счет того, что насос соединяется с напорным трубопроводом без использования болтового соединения.

Комплектация

Направляющее колено;
Захват (адаптер);
Верхний держатель направляющих;
Напорный фланец на направляющем колене (для моделей <150);
Рым-болт (для моделей ≥150).

Применение

Канализационные насосы Solidpump серий BS, US, CS, ZS
Шламовые насосы Solidpump серии TBN

Аксессуары не входящие в комплект поставки:

Направляющие трубы;
Анкерные болты;
Цепь;
Болты крепления верхнего держателя направляющих.

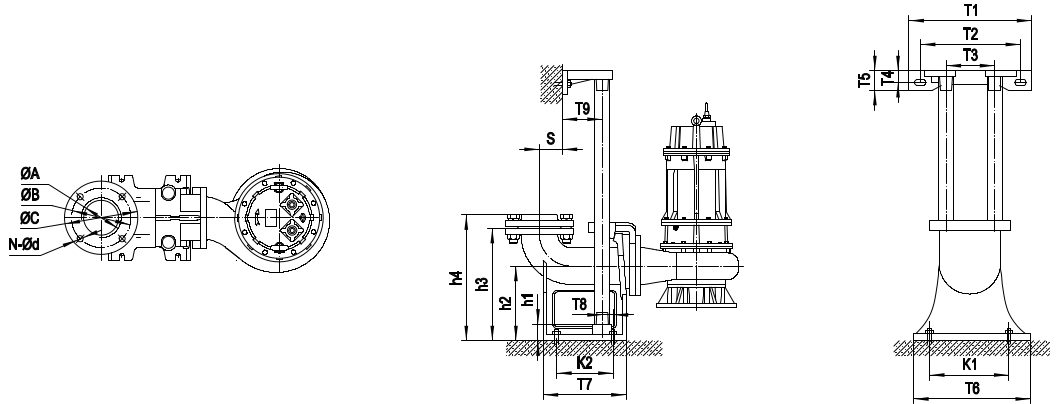

Габаритные и присоединительные размеры.

Модель	ØA	ØB	ØC	N-Ød	T1	T2	T3	T4	T5	T6	T7	T8	T9	K1	K2	S	h1	h2	h3	h4
ТО 40-40(PN6)	Ø40 / G1½″	100	130	4-Ø14	225	185	70	16	35	110	173	22	64	65	106	48	150	115	195	219
ТО 50-50(PN6)	Ø50 / G2″	110	140	4-Ø14	265	215	105	22	42	200	215	15	67	163	135	65	25	160	250	276
ТО 65-65(PN6)	Ø65 / G2½″	130	160	4-Ø14	280	235	125	25	50	230	235	20	70	190	155	90	25	170	265	291
ТО 80-80(PN6)	Ø80 / G3″	150	190	4-Ø18	315	265	145	27	50	255	230	35	78	215	155	79	25	185	305	335
ТО 100-100(PN6)	Ø100 / G4″	170	210	4-Ø18	365	305	170	30	55	293	262	34	95	265	176	97	23	225	350	381
ТО 150-150(PN6)	Ø150	225	285	8-Ø18	400	260	280	24	48	360	410	90	95	285	300	195	390	300	480	-
ТО 150-150(PN10)	Ø150	240	285	8-Ø22	400	260	280	24	48	360	410	90	95	285	300	195	390	300	480	-
ТО 200-200(PN10)	Ø200	295	330	8-Ø22	400	260	280	24	48	400	445	103	95	298	350	230	440	325	555	-
ТО 250-250(PN10)	Ø250	350	395	12-Ø22	400	260	280	24	48	455	555	101	95	360	430	301	495	350	665	-
ТО 300-300(PN10)	Ø300	400	445	12-Ø22	480	305	340	31	62	550	570	66	111	410	410	284	570	405	730	-
ТО 400-400(PN10)	Ø400	515	565	16-Ø27	500	325	360	31	62	620	665	84	113	490	510	362	780	560	960	-

*Модели с патрубком 150 мм и выше не комплектуются напорным фланцем на направляющем колене.

Размеры направляющих

Модель	Направляющая
Модель	Диаметр	Длина
40-40(PN6)	1″ / Ø32 х 3	E3-145
50-50(PN6)	1″ / Ø32 х 3	E3-10
65-65(PN6)	1″ / Ø32 х 3	E3-10
80-80(PN6)	1½″ / Ø48 х 3	E3-10
100-100(PN6)	1½″ / Ø48 х 3	E3-10
150-150(PN6)	1½″ / Ø48 х 3	E3-405
150-150(PN10}	1½″ / Ø48 х 3	E3-405
200-200(PN10)	1½″ / Ø48 х 3	E3-455
250-250(PN10)	1½″ / Ø48 х 3	E3-510
300-300(PN10)	2″ / Ø60 х 3.5	E3-580
400-400(PN10)	2″ / Ø60.х 3.5	E3-790

*Где Е3 – глубина резервуара

Крепежные элементы

Муфта	Аксессуар
Муфта	Анкерные болты	Болты крепления верхней направляющей	Цепь
40-40	4-M12x220	2-M10	Ø4x5м
50-50(≤1.5 кВт)	4-M16x220	2-M12	Ø4x5м
50-50(≥2.2 кВт) 65-65, 80-80	4-M16x220	2-M12	Ø5x5м
100-100(≤7.5 кВт)	4-M20x220	2-M12	Ø5x5м
100-100(≥11 кВт)	4-M20x220	2-M12	Ø6x5м
150-150(≤22 кВт)	4-M20x300	3-M14	Ø6x5м
150-150(30~45 кВт)	4-M20x300	3-M14	Ø8x5м
200-200(≤22кВт) 250-250(≤22кВт)	4-M24x300	3-M14	Ø6x5м
200-200(30~45 ≤кВт) 250-250(30~45 ≤кВт) 300-300(30~45 ≤кВт)	4-M24x300	3-M14	Ø8x5м
200-200(≤55~75 кВт) 250-250(≤55~75 кВт) 300-300(≤55~75 кВт) 400-400(≤55~75 кВт)	4-M24x300	3-M14	Ø10x5м

*Аксессуары, представленные в таблице, не входят в комплект поставки
