TBS

Погружной шламовый / песковой насос TBS

Погружной шламовый/песковой насос TBS SOLIDPUMP с 4-х полюсным двигателем для тяжелого режима работы. Рабочее колесо и агитатор из высокохромистого сплава предназначены для перекачки густого шлама и песчанистого ила. Компактная конструкция и выпуск сверху позволяют эксплуатировать насос TBS SOLIDPUMP в условиях ограниченного пространства.
Насос TBS SOLIDPUMP предназначен для перекачки шлама, глинистой суспензии, бентонита, песчанистого ила в гражданском и промышленном строительстве, карьерах, очистных сооружениях и др.

Применение

  • Строительство зданий и сооружений
  • Карьеры, шламонакопители, отстойники
  • Очистные сооружения
  • Водоотлив
  • Перекачка жидкостей с высоким содержанием грязи, бетонита, песка

Специальное исполнение по запросу

  • Другое напряжение
  • Другая длина кабеля

Технические характеристики

  • Производительность до 390 м3/ч
  • Напор до 42 метров
  • Выпускные патрубки от 80 мм до 200 мм
  • Мощность от 4 кВт до 37 кВт
  • Электропитание: три фазы 400В ± 10%, 50Гц
  • Класс изоляции: F
  • Класс защиты: IP68
  • Длина кабеля: 8 м
  • Температура воды: до 40°С
  • Макс. глубина погружения: 15 м

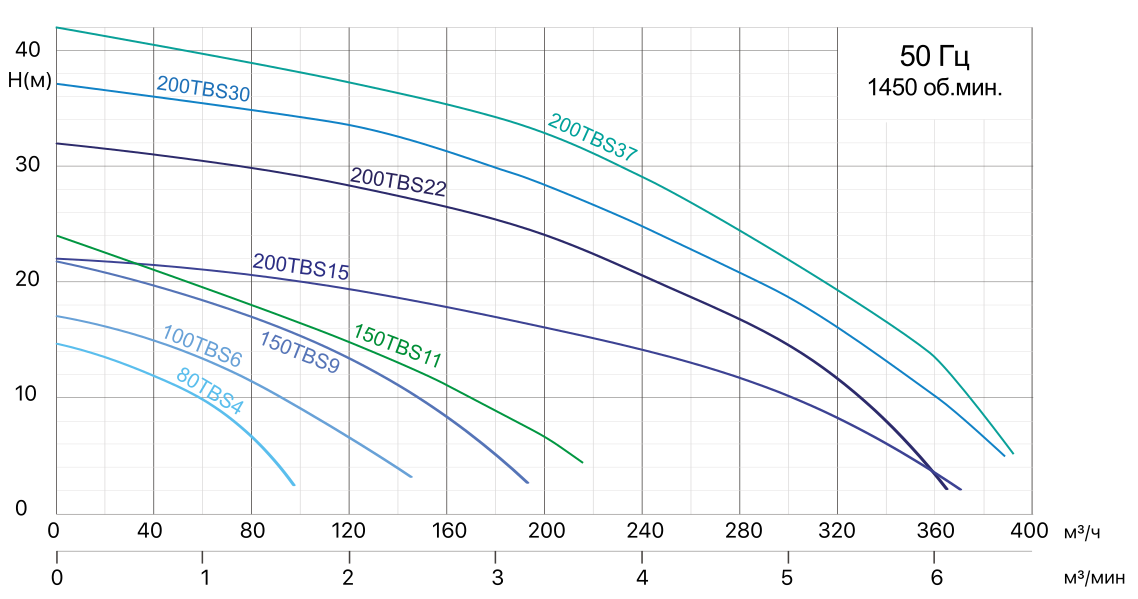

Рабочие характеристики

Модель (50HZ) Выпуск Мощность двигателя Метод  пуска Номинальная сила тока Номинальный расход Номинальный напор Максимальный расход Максимальный напор Свободный проход
  мм кВт л.с.   A м3 /час м3 /мин м м3 /час м3 /мин м мм
80TBS4 80 4 5.5 Прямой пуск 10.2 60 1.0 10 99 1.65 14.8 30
100TBS6 100 6 8 Прямой пуск 13.8 90 1.50 10 144 2.40 16.9 30
150TBS9 150 9 12 Прямой пуск 19.5 100 1.67 15 192 3.20 21.5 30
150TBS11 150 11 15 Прямой пуск 22 120 2.0 15 234 3.90 22 30
200TBS15 200 15 20 Прямой пуск 30.1 200 3.33 16 372 6.20 22 30
200TBS22 200 22 30 Звезда-треугольник 42 200 3.33 24 360 6 32 30
200TBS30 200 30 40 Звезда-треугольник 57.6 200 3.33 28 390 6.5 37 30
200TBS37 200 37 50 Звезда-треугольник 69.8 200 3.33 33 390 6.5 42 30
Scroll
Модель (50HZ) Выпуск Мощность двигателя Метод  пуска Номинальная сила тока Номинальный расход Номинальный напор Максимальный расход Максимальный напор Свободный проход
  мм кВт л.с.   A м3 /час м3 /мин м м3 /час м3 /мин м мм
80TBS4 80 4 5.5 Прямой пуск 10.2 60 1.0 10 99 1.65 14.8 30
100TBS6 100 6 8 Прямой пуск 13.8 90 1.50 10 144 2.40 16.9 30
150TBS9 150 9 12 Прямой пуск 19.5 100 1.67 15 192 3.20 21.5 30
150TBS11 150 11 15 Прямой пуск 22 120 2.0 15 234 3.90 22 30
200TBS15 200 15 20 Прямой пуск 30.1 200 3.33 16 372 6.20 22 30
200TBS22 200 22 30 Звезда-треугольник 42 200 3.33 24 360 6 32 30
200TBS30 200 30 40 Звезда-треугольник 57.6 200 3.33 28 390 6.5 37 30
200TBS37 200 37 50 Звезда-треугольник 69.8 200 3.33 33 390 6.5 42 30

Материал

Номер Название детали Материал
01 Напорный патрубок Чугун
02 Ручка Сталь
05 Верхняя часть корпуса Чугун
07 Кожух подшипника Чугун
11 Корпус двигателя Чугун
13 Корпус насоса Чугун
14a Рабочее колесо Высокохромистый сплав
14b Агитатор Высокохромистый сплав
16a Всасывающая пластина Высокохромистый сплав
16b Всасывающая пластина Чугун
Номер Название детали Материал
25 Сетка Сталь
27a Статор
28 Ротор Вал: AISI420SS
31a Подшипник Шарикоподшипник
31b Подшипник Шарикоподшипник
34 Механическое уплотнение Sic-Sic/Sic-Sic* TC**-Sic/Sic-Sic (≥15кВт)
35 Масляное уплотнение
47 Кабель

*SiC - карбид кремния
**TC - карбид вольфрама


Scroll
Номер Название детали Материал
01 Напорный патрубок Чугун
02 Ручка Сталь
05 Верхняя часть корпуса Чугун
07 Кожух подшипника Чугун
11 Корпус двигателя Чугун
13 Корпус насоса Чугун
14a Рабочее колесо Высокохромистый сплав
14b Агитатор Высокохромистый сплав
16a Всасывающая пластина Высокохромистый сплав
16b Всасывающая пластина Чугун

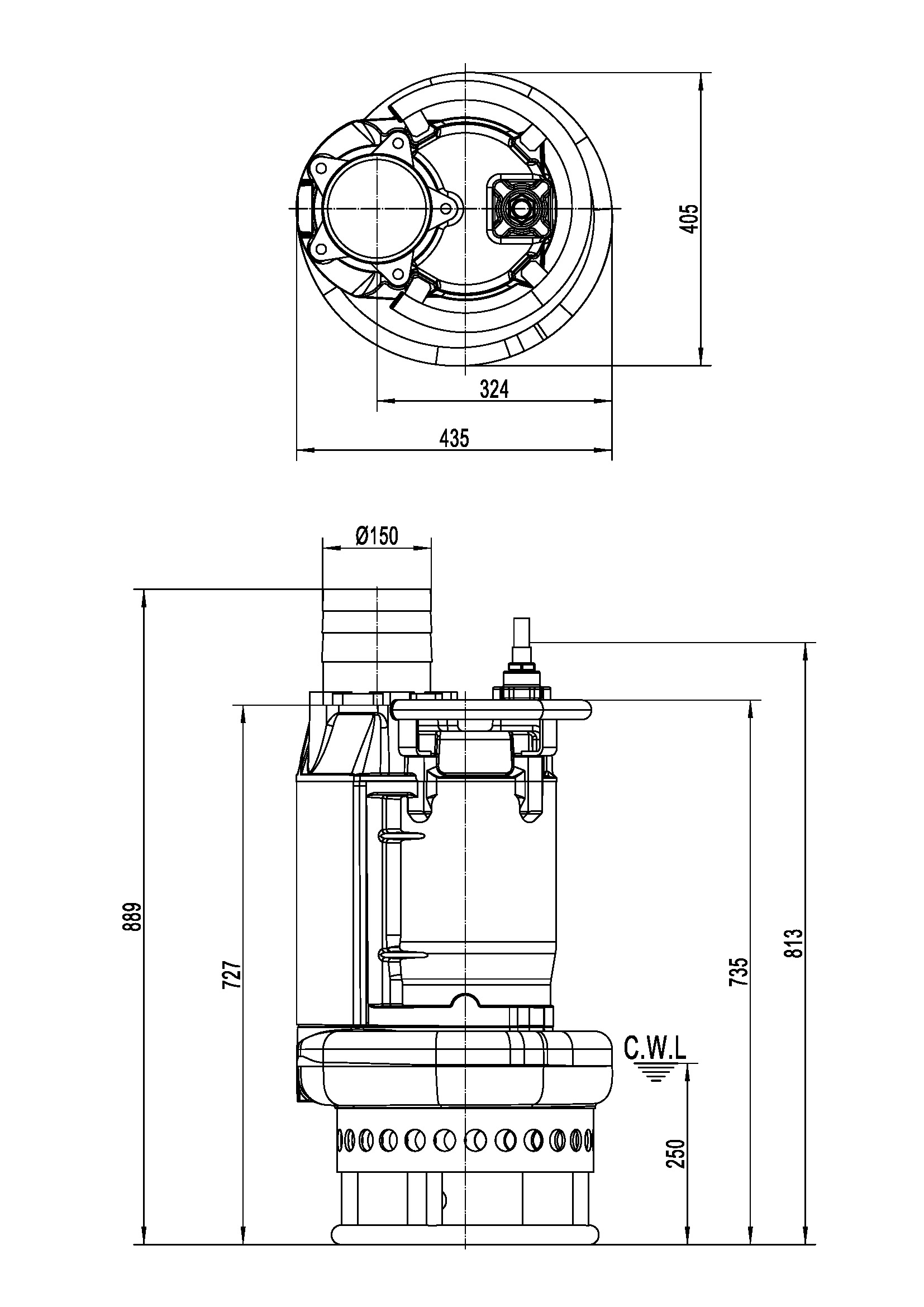

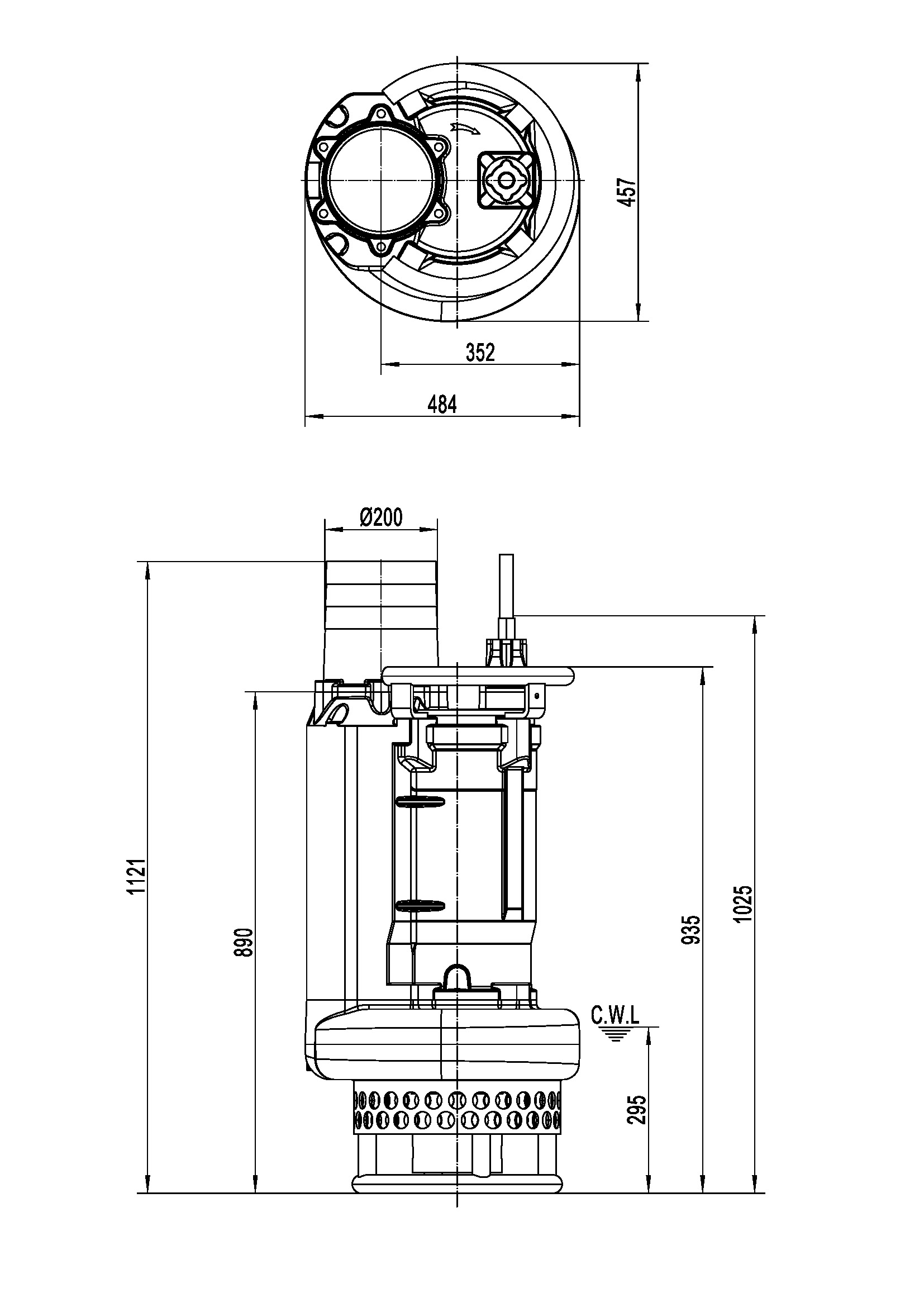

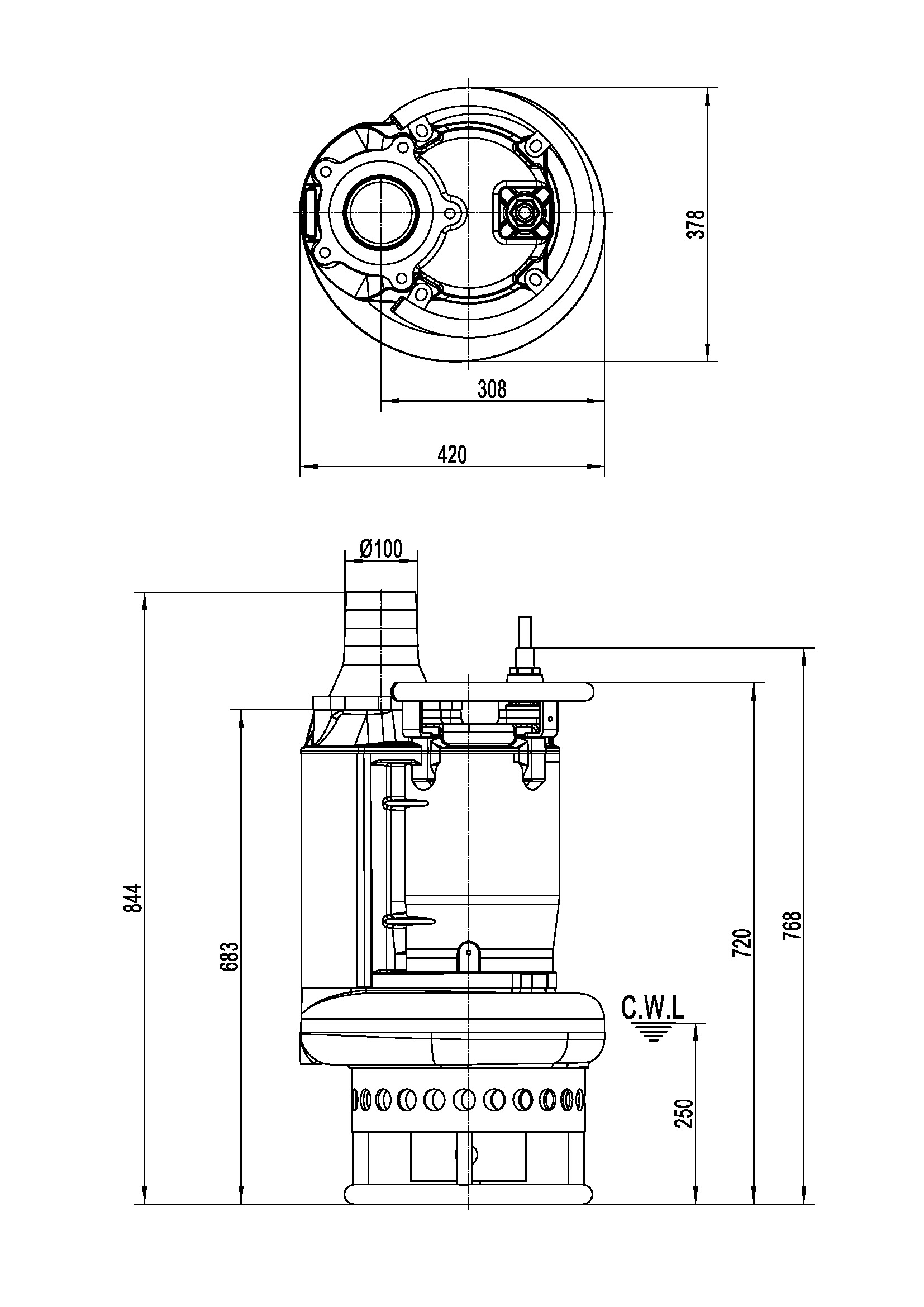

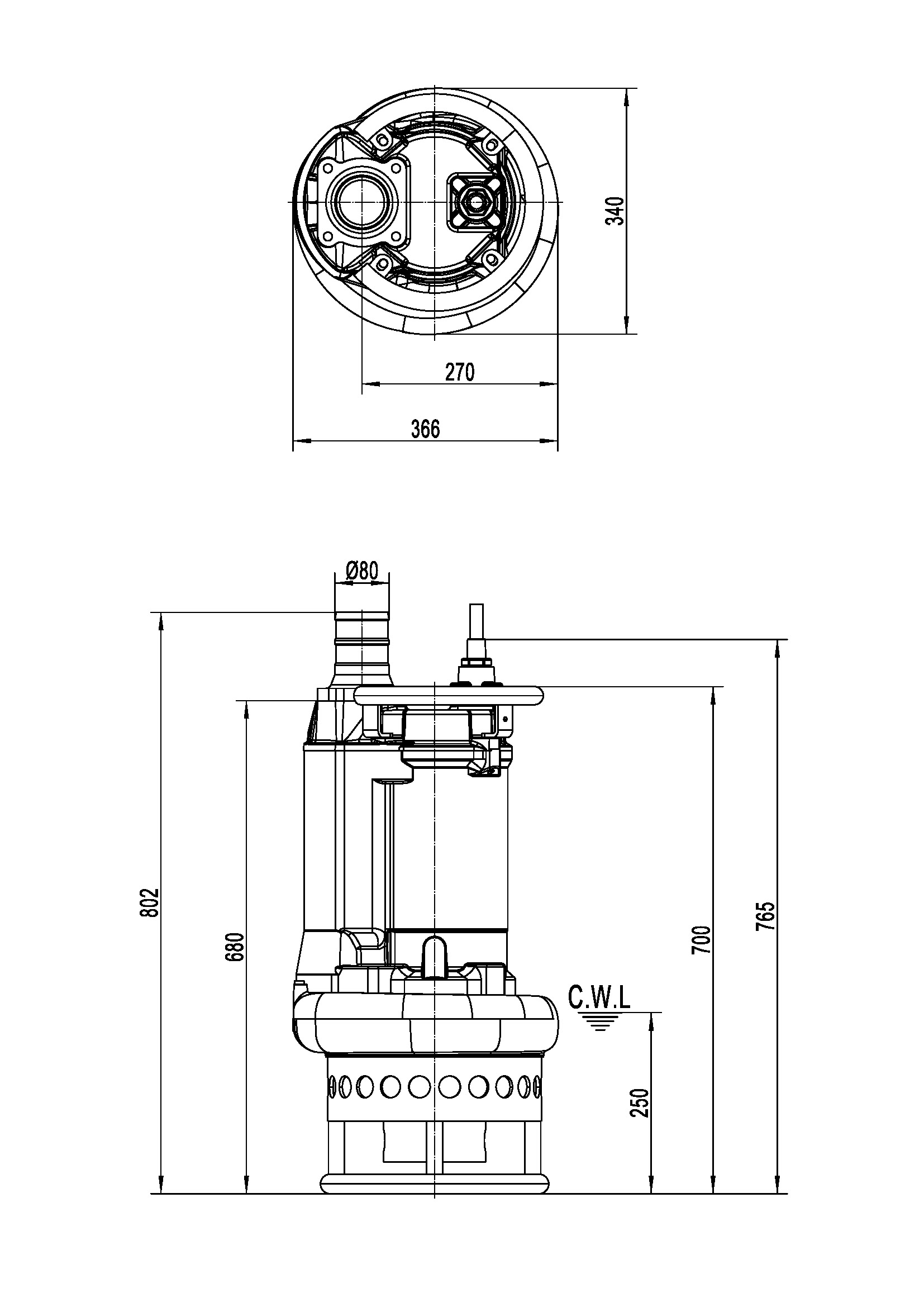

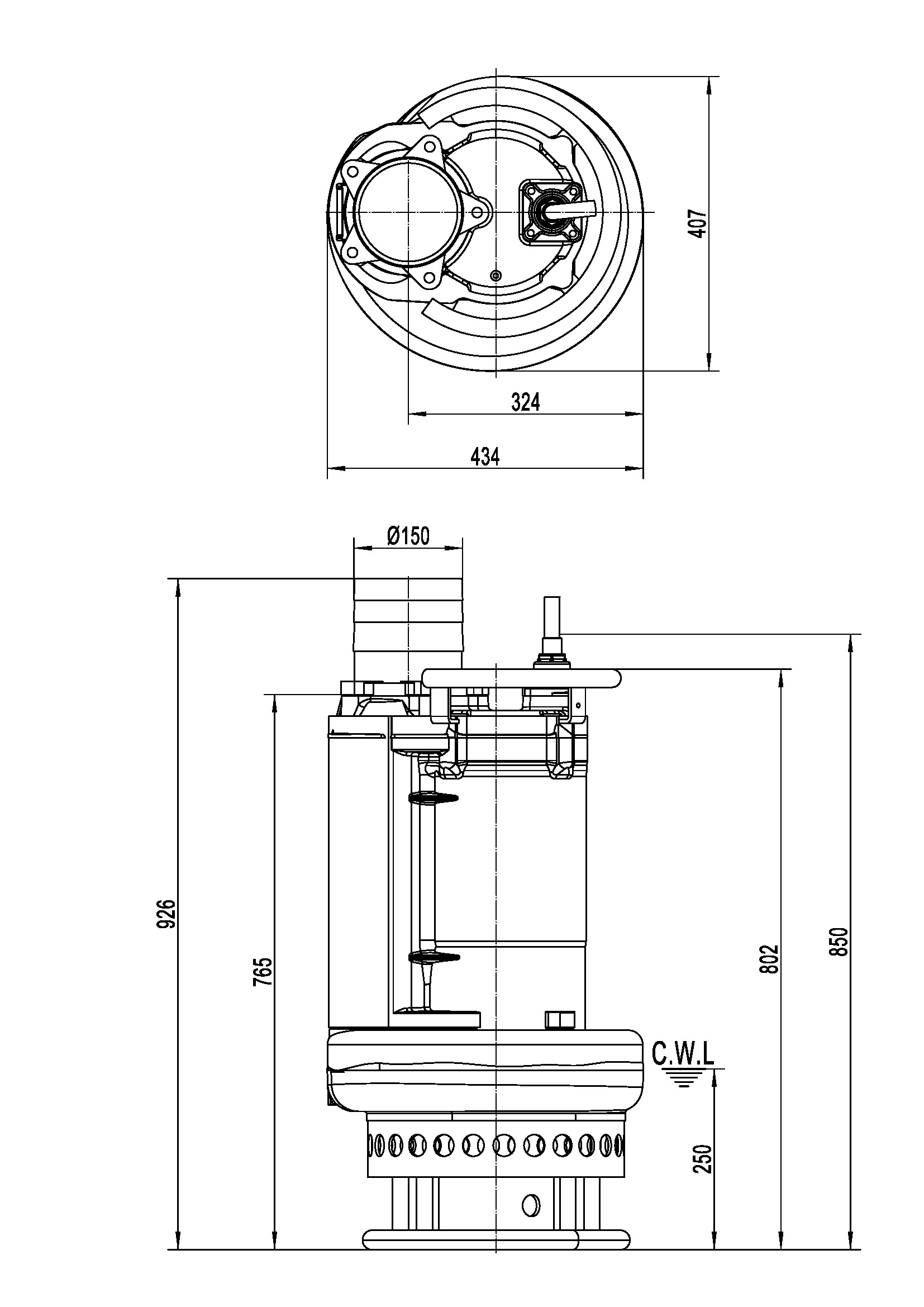

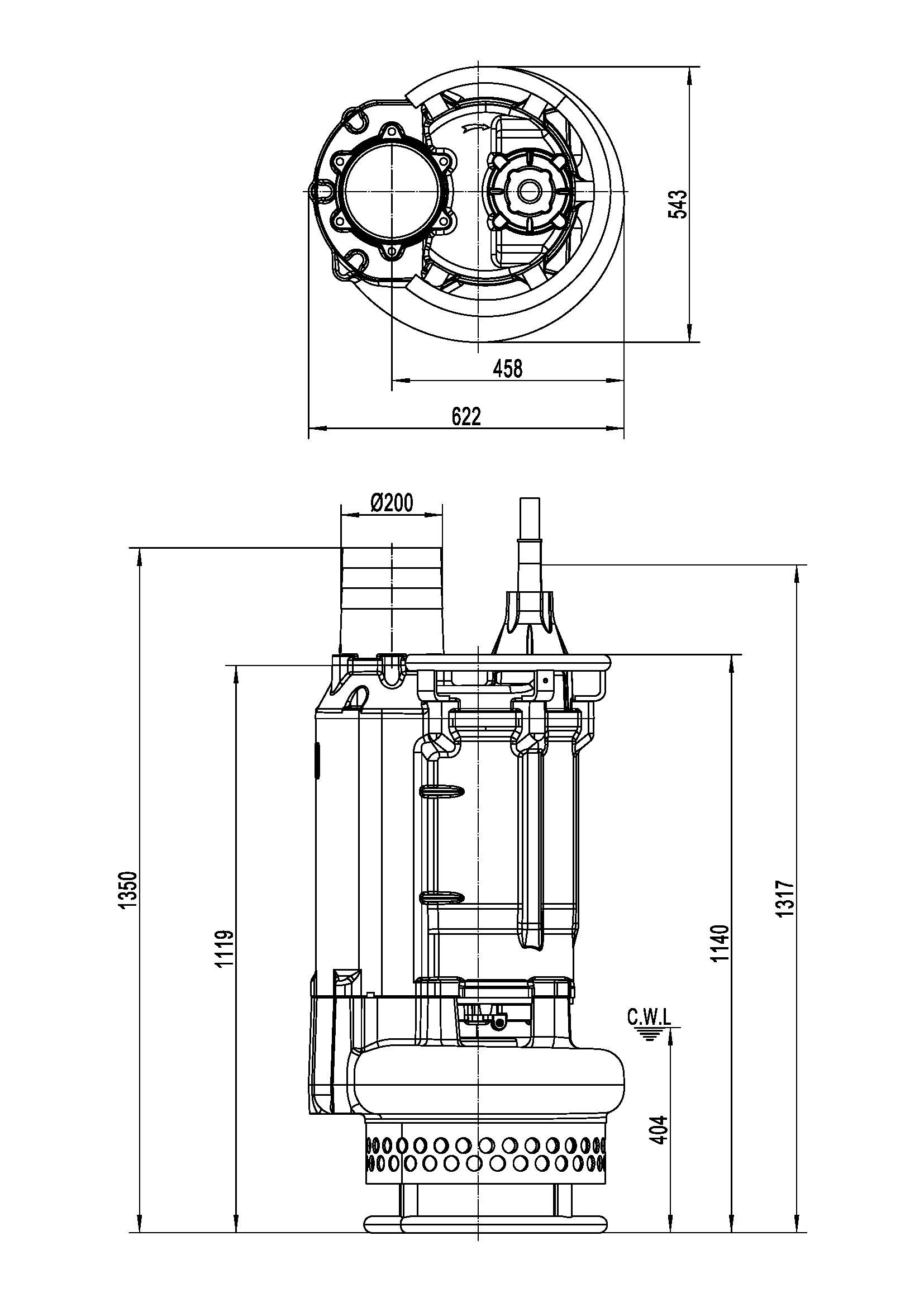

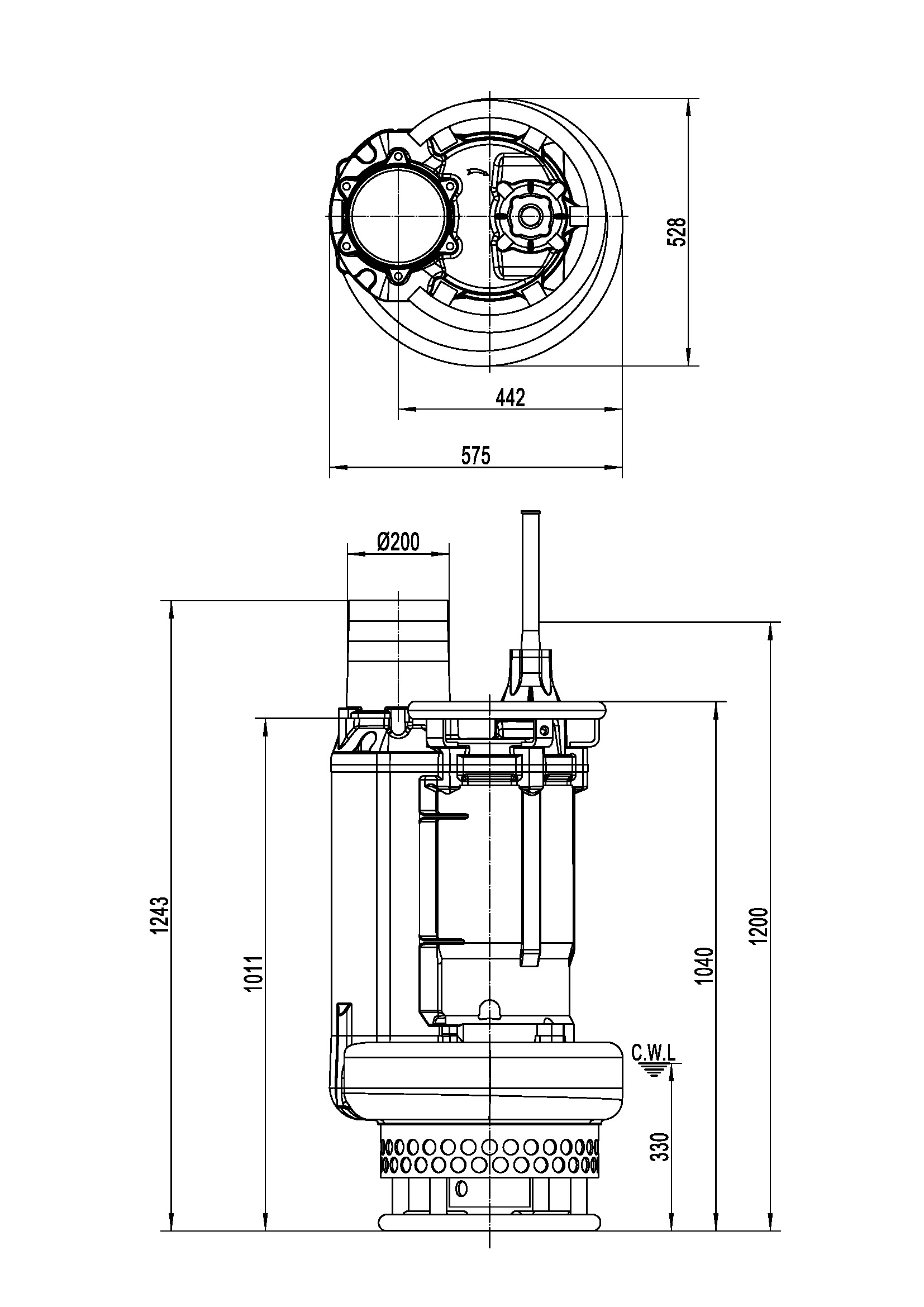

Размеры и вес

Модель
(50HZ)
d
A
A1
В
В1
D
H

W1

N.W
G.W
Размер упаковки



мм

мм

мм

мм

мм

мм

мм

кг

кг

мм

мм

80TBS4 80 350 260 816 678 326 730 250 108.5 119 855x385x395
100TBS6 100 415 305 844 682 373 730 250 141 151 880x450x455
150TBS9 150 434 324 889 727 407 776 250 171 183 940x470x475
150TBS11 150 434 324 926 764 407 850 250 197 210 980x465x465
200TBS15 200 484 352 1121 889 457 980 295 260 278 670x500x1275
200TBS22 200 578 442 1245 1015 528 1200 330 408 434 740x570x1450
200TBS30 200 617 457 1351 1120 543 1265 405 510 536 740x640x1560
200TBS37 200 617 457 1351 1120 543 1265 405 535 561 740x640x1560
Scroll
Модель
(50HZ)
d
A
A1
В
В1
D
H

W1

N.W
G.W
Размер упаковки



мм

мм

мм

мм

мм

мм

мм

кг

кг

мм

мм

80TBS4 80 350 260 816 678 326 730 250 108.5 119 855x385x395
100TBS6 100 415 305 844 682 373 730 250 141 151 880x450x455
150TBS9 150 434 324 889 727 407 776 250 171 183 940x470x475
150TBS11 150 434 324 926 764 407 850 250 197 210 980x465x465
200TBS15 200 484 352 1121 889 457 980 295 260 278 670x500x1275
200TBS22 200 578 442 1245 1015 528 1200 330 408 434 740x570x1450
200TBS30 200 617 457 1351 1120 543 1265 405 510 536 740x640x1560
200TBS37 200 617 457 1351 1120 543 1265 405 535 561 740x640x1560
