Погружной дренажный насос для строительства TBZ

Корпус насоса и двигателя TBZ SOLIDPUMP выполнен из износостойкого чугуна, что обеспечивает продолжительный срок эксплуатации. Увеличенная глубина погружения насоса TBZ SOLIDPUMP достигается конструкцией механического уплотнения, устойчивого к высокому давлению.
Полуоткрытое рабочее колесо из высокохромистого сплава в комбинации с пластиной износа (ковкий чугун) также обеспечивают отличную износостойкость. Эффективное охлаждение двигателя обеспечивается выпускным каналом конструктивно являющимся частью корпуса двигателя. Экономия места за счет верхнего выпуска.
Выпускной патрубок от 50 мм до 150 мм, двигатель от 1,5 кВт до 15 кВт.
Герметически уплотненный двигатель оборудован встроенной термозащитой (ниже 15 кВт).

Применение

Строительство зданий и сооружений
Карьеры, приямки, открытые водоемы
Очистные сооружения
Водоотлив

Специальное исполнение по запросу

Другое напряжение
Другая длина кабеля

Технические характеристики

Производительность до 156 м3/ч
Напор до 56 метров
Мощность от 1,5 кВт до 15 кВт
Электропитание: три фазы 400В ± 10%, 50Гц
Класс изоляции: F
Класс защиты: IP68
Длина кабеля: 20 м
Температура воды: до 40°С
Макс. глубина погружения: 25 м

Запросить предложение

Рабочие характеристики

Модель (50HZ)	Выпуск	Мощность двигателя		Номинальная сила тока	Номинальный расход		Номинальный напор	Максимальный расход		Максимальный напор	Свободный проход
	мм	кВт	л.с.	A	м³ /час	м³ /мин	м	м³ /час	м³ /мин	м	мм
50TBZ1.5	50	1.5	2	3.5	15	0.25	15	27	0.45	22	8.5
80TBZ1.5	80	1.5	2	3.5	30	0.50	8	40	0.67	14.5	8.5
50TBZ2.2	50	2.2	3	5.0	18	0.30	20	33	0.55	26	8.5
80TBZ2.2	80	2.2	3	5.0	36	0.60	11	55	0.92	19	8.5
50TBZ3.7	50	3.7	5	7.7	12	0.20	30	33	0.55	34	8.5
80TBZ3.7	80	3.7	5	7.7	30	0.50	20	55	0.92	29	8.5
100TBZ3.7	100	3.7	5	7.7	60	1.0	11.5	90	1.50	18.5	8.5
80TBZ5.5	80	5.5	7.5	11.4	36	0.60	25	75	1.25	34	8.5
100TBZ5.5	100	5.5	7.5	11.4	60	1.0	16	105	1.75	23	8.5
100TBZ7.5	100	7.5	10	15	48	0.80	30	84	1.40	40	11.5
150TBZ7.5	150	7.5	10	15	90	1.50	15	124.8	2.08	31	19.5
100TBZ11	100	11	15	22	60	1.0	35	84	1.40	48.5	11.5
150TBZ11	150	11	15	22	102	1.70	22	147	2.45	32	19.5
100TBZ15	100	15	20	29.5	60	1.0	42	84	1.40	56	11.5
150TBZ15	150	15	20	29.5	102	1.70	30	156	2.60	40	19.5

Scroll

Модель (50HZ)	Выпуск	Мощность двигателя		Номинальная сила тока	Номинальный расход		Номинальный напор	Максимальный расход		Максимальный напор	Свободный проход
	мм	кВт	л.с.	A	м³ /час	м³ /мин	м	м³ /час	м³ /мин	м	мм
50TBZ1.5	50	1.5	2	3.5	15	0.25	15	27	0.45	22	8.5
80TBZ1.5	80	1.5	2	3.5	30	0.50	8	40	0.67	14.5	8.5
50TBZ2.2	50	2.2	3	5.0	18	0.30	20	33	0.55	26	8.5
80TBZ2.2	80	2.2	3	5.0	36	0.60	11	55	0.92	19	8.5
50TBZ3.7	50	3.7	5	7.7	12	0.20	30	33	0.55	34	8.5
80TBZ3.7	80	3.7	5	7.7	30	0.50	20	55	0.92	29	8.5
100TBZ3.7	100	3.7	5	7.7	60	1.0	11.5	90	1.50	18.5	8.5
80TBZ5.5	80	5.5	7.5	11.4	36	0.60	25	75	1.25	34	8.5
100TBZ5.5	100	5.5	7.5	11.4	60	1.0	16	105	1.75	23	8.5
100TBZ7.5	100	7.5	10	15	48	0.80	30	84	1.40	40	11.5
150TBZ7.5	150	7.5	10	15	90	1.50	15	124.8	2.08	31	19.5
100TBZ11	100	11	15	22	60	1.0	35	84	1.40	48.5	11.5
150TBZ11	150	11	15	22	102	1.70	22	147	2.45	32	19.5
100TBZ15	100	15	20	29.5	60	1.0	42	84	1.40	56	11.5
150TBZ15	150	15	20	29.5	102	1.70	30	156	2.60	40	19.5

Материал

Номер	Название детали	Материал
01	Напорный патрубок	Чугун
02	Ручка	Резина и сталь
05	Верхняя часть корпуса	Чугун
11	Корпус двигателя	Чугун
13	Корпус насоса	Чугун
14	Рабочее колесо	Высокохромистый сплав
16	Всасывающая пластина	Ковкий чугун
25	Сетка	Сталь
27	Статор

Номер	Название детали	Материал
28	Ротор	Вал: AISI420SS
31a	Подшипник	Шарикоподшипник
31b	Подшипник	Шарикоподшипник
33	Защита двигателя
34	Механическое уплотнение	Sic-Sic/Карбон-Sic* (≤2.2кВт); Sic-Sic/Sic-Sic (≥3.7 кВт)


35	Масляное уплотнение
47	Кабель

*SiC - карбид кремния

Scroll

Номер	Название детали	Материал
01	Напорный патрубок	Чугун
02	Ручка	Резина и сталь
05	Верхняя часть корпуса	Чугун
11	Корпус двигателя	Чугун
13	Корпус насоса	Чугун
14	Рабочее колесо	Высокохромистый сплав
16	Всасывающая пластина	Ковкий чугун
25	Сетка	Сталь
27	Статор

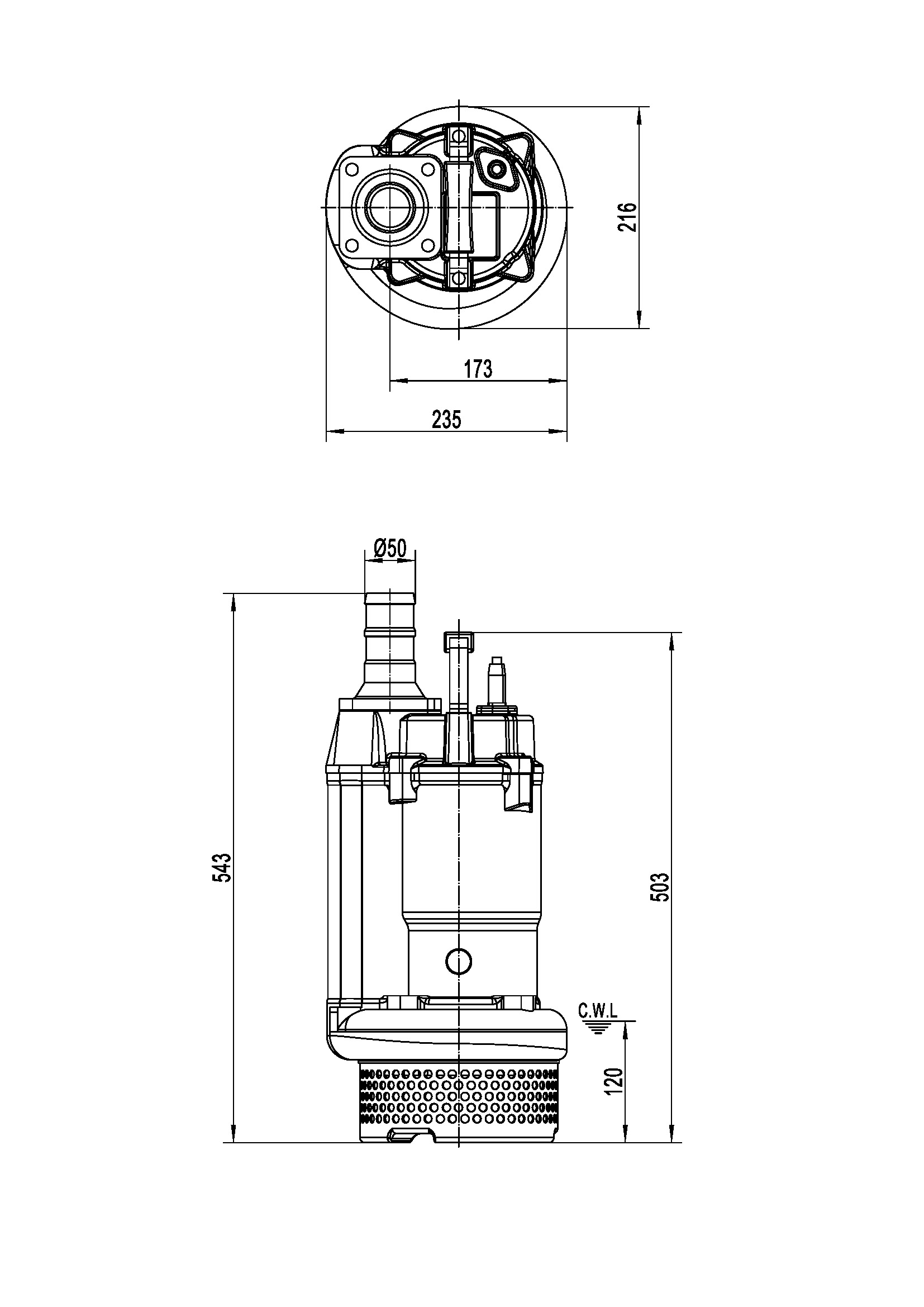

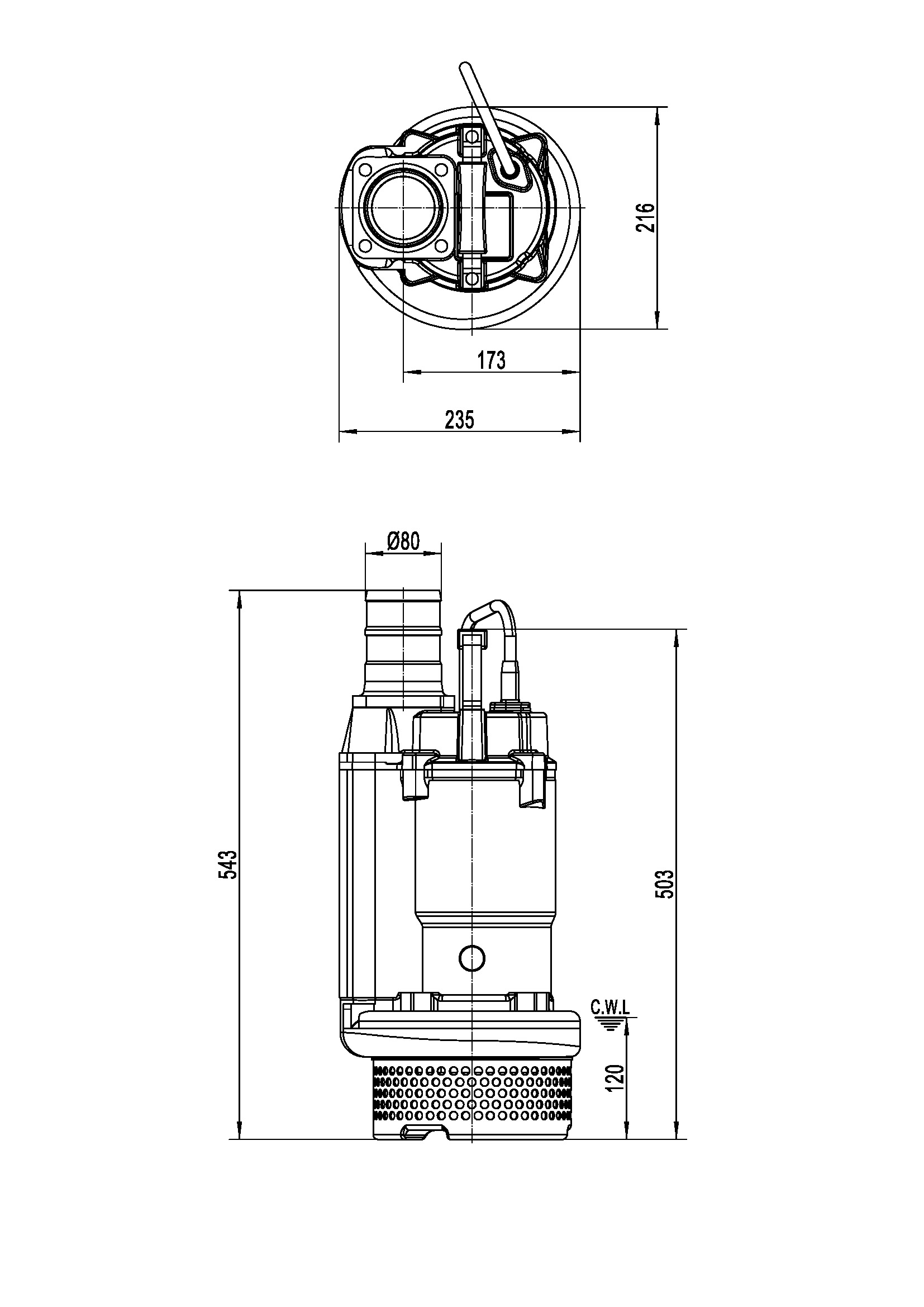

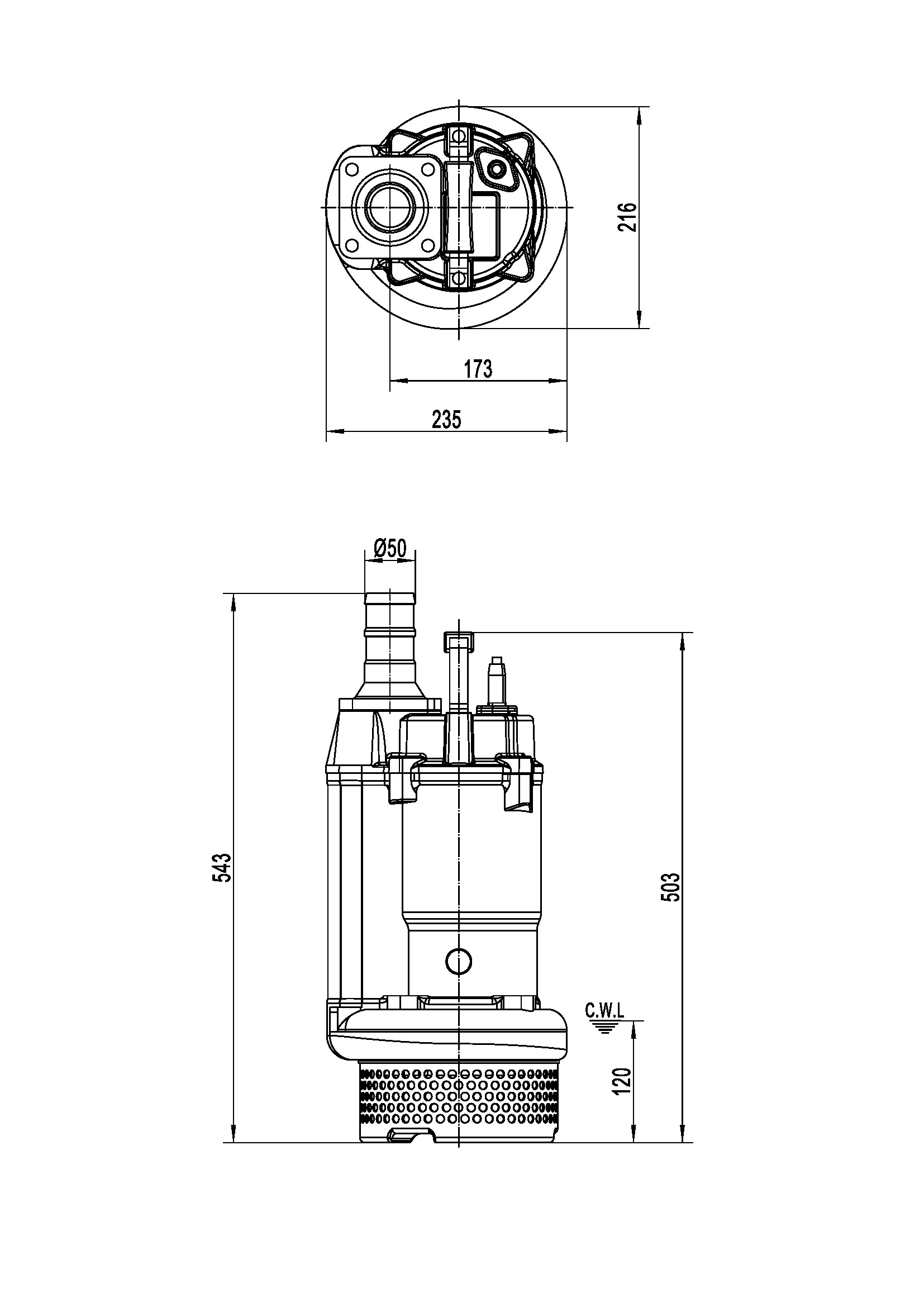

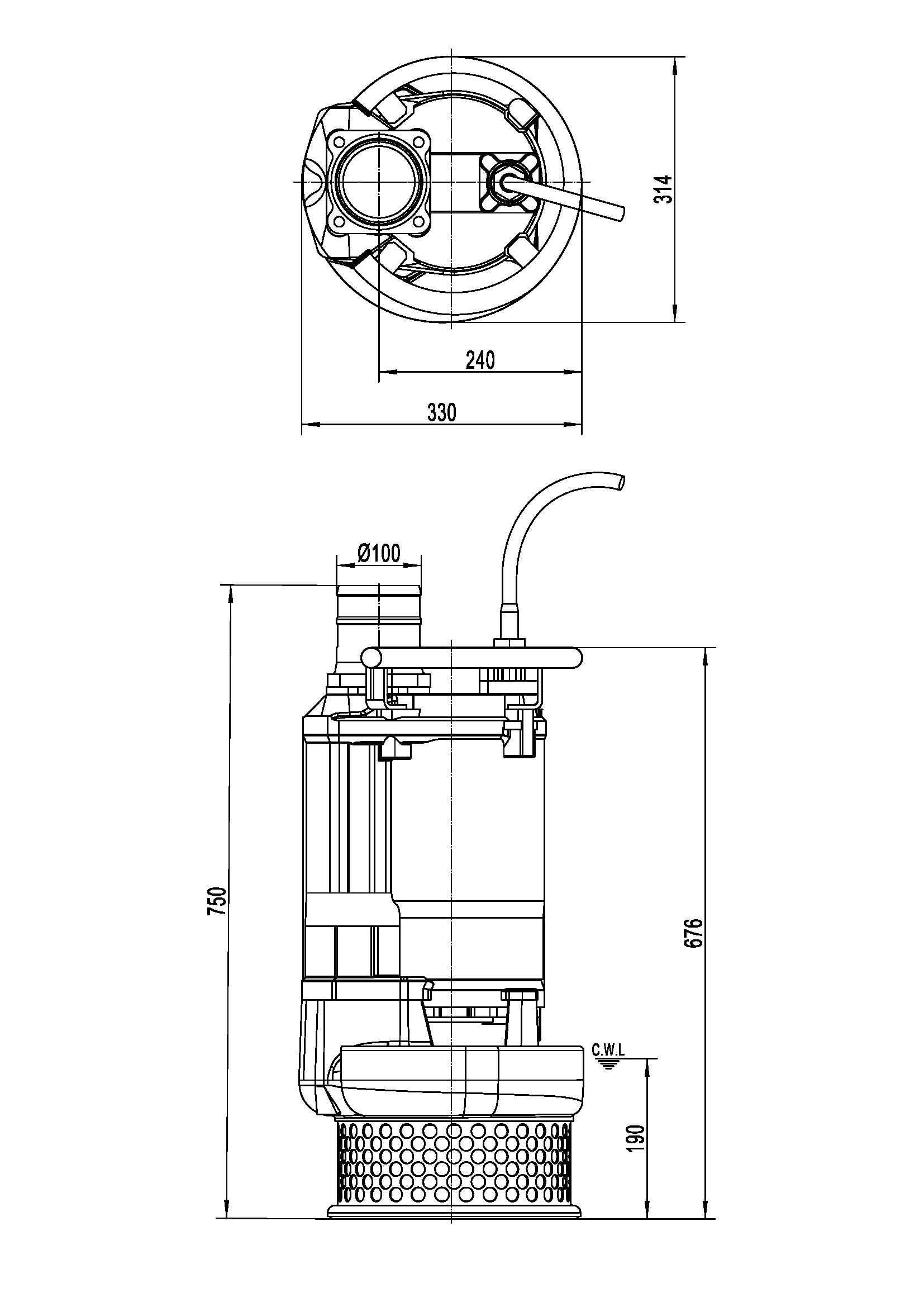

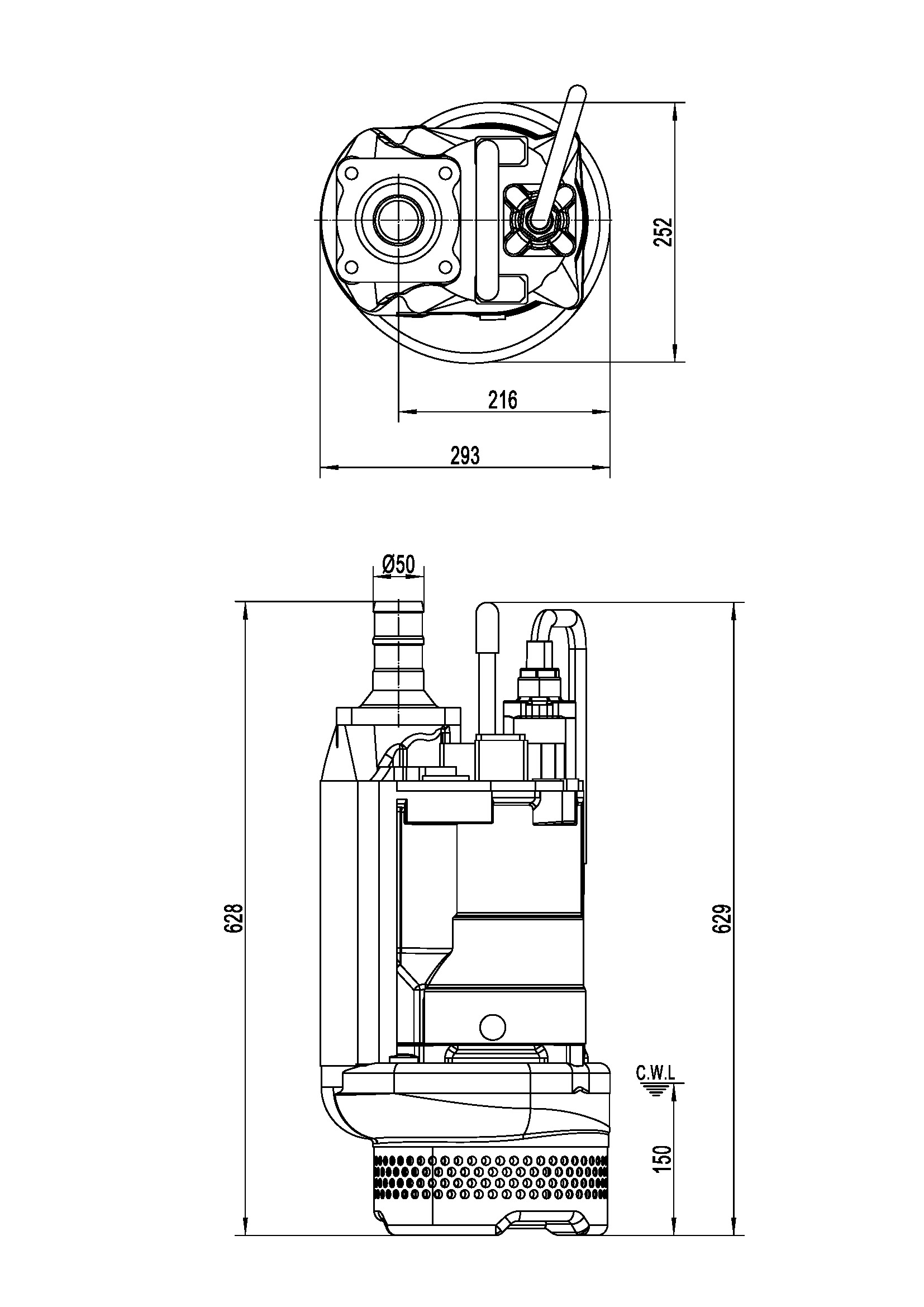

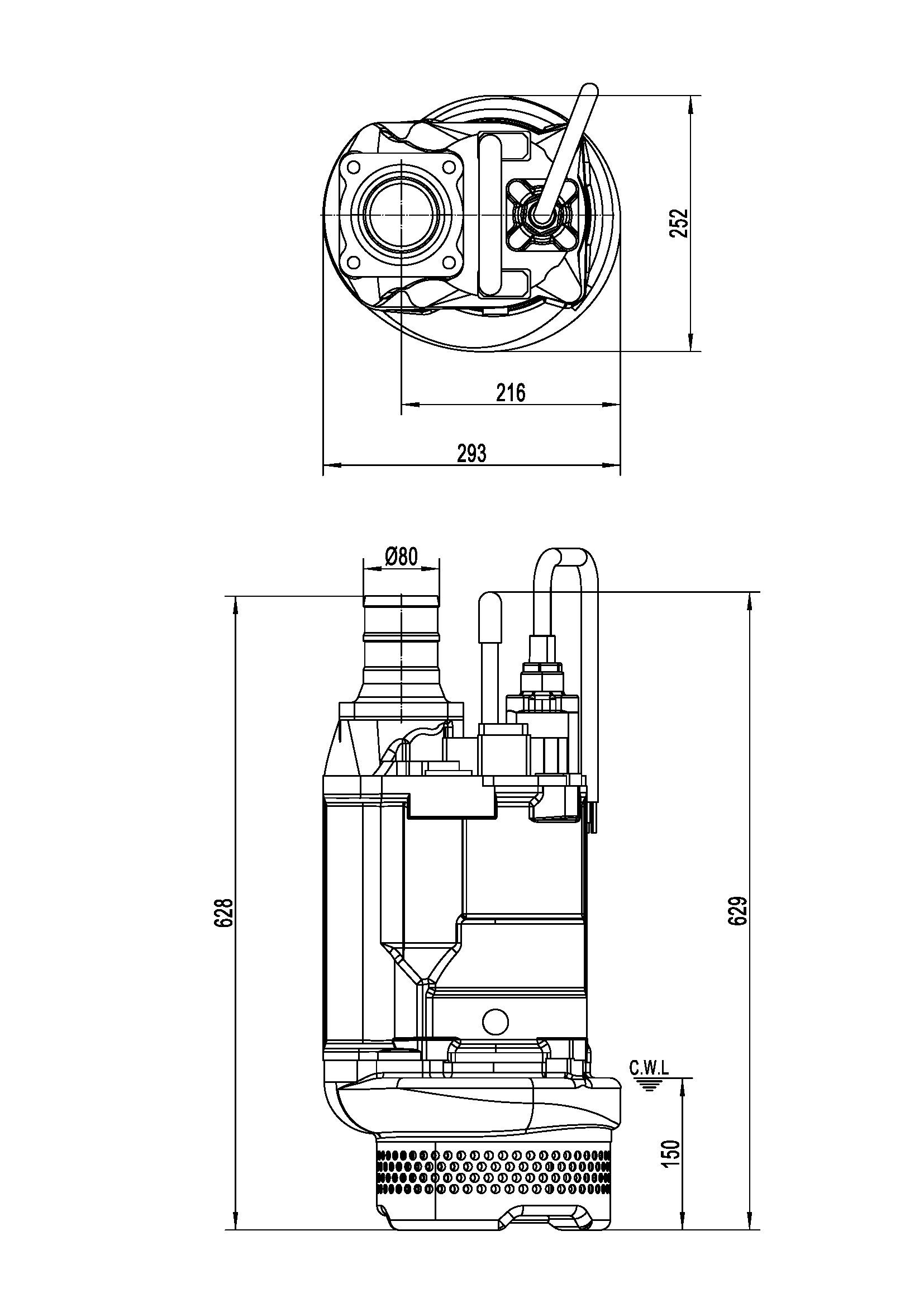

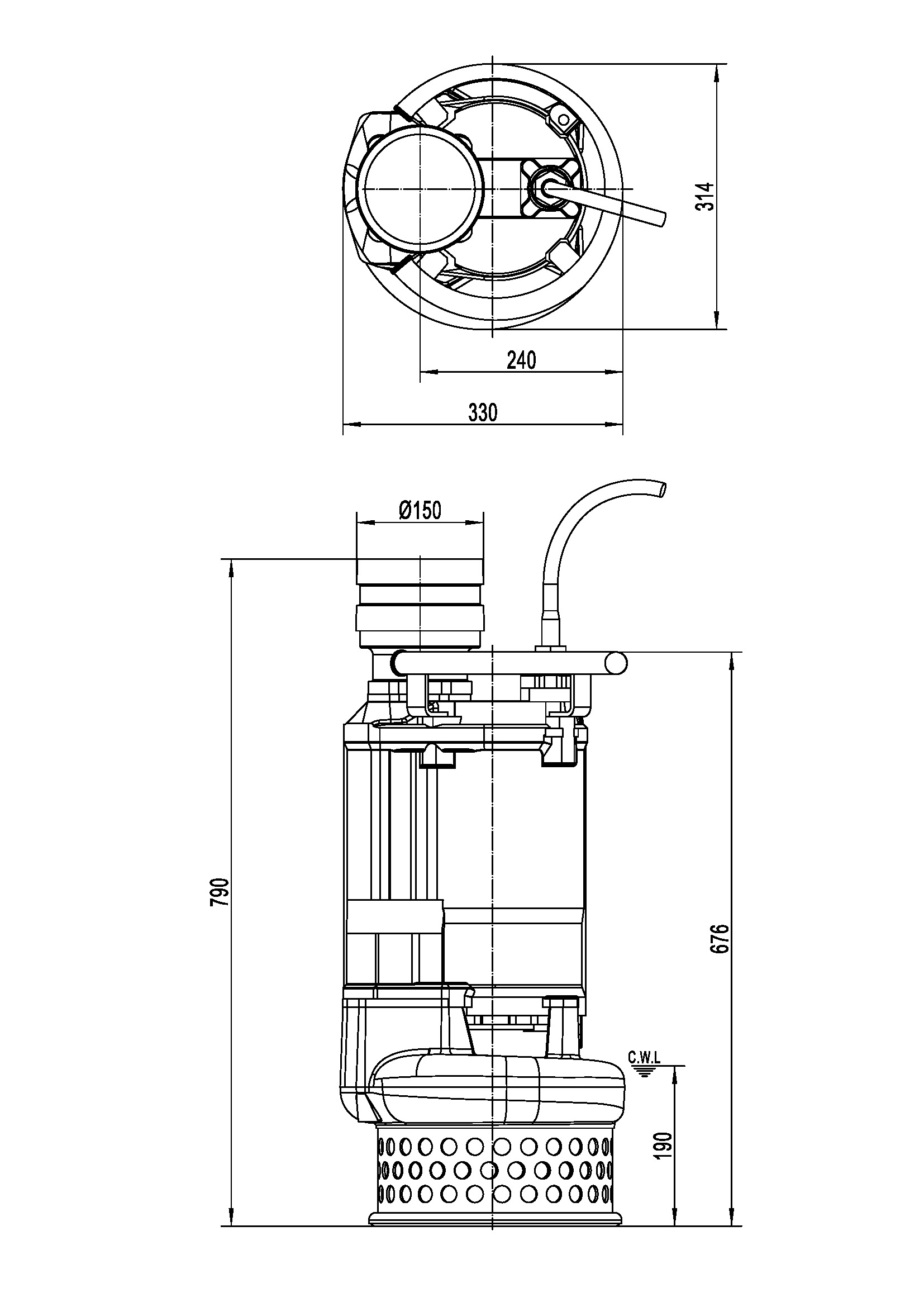

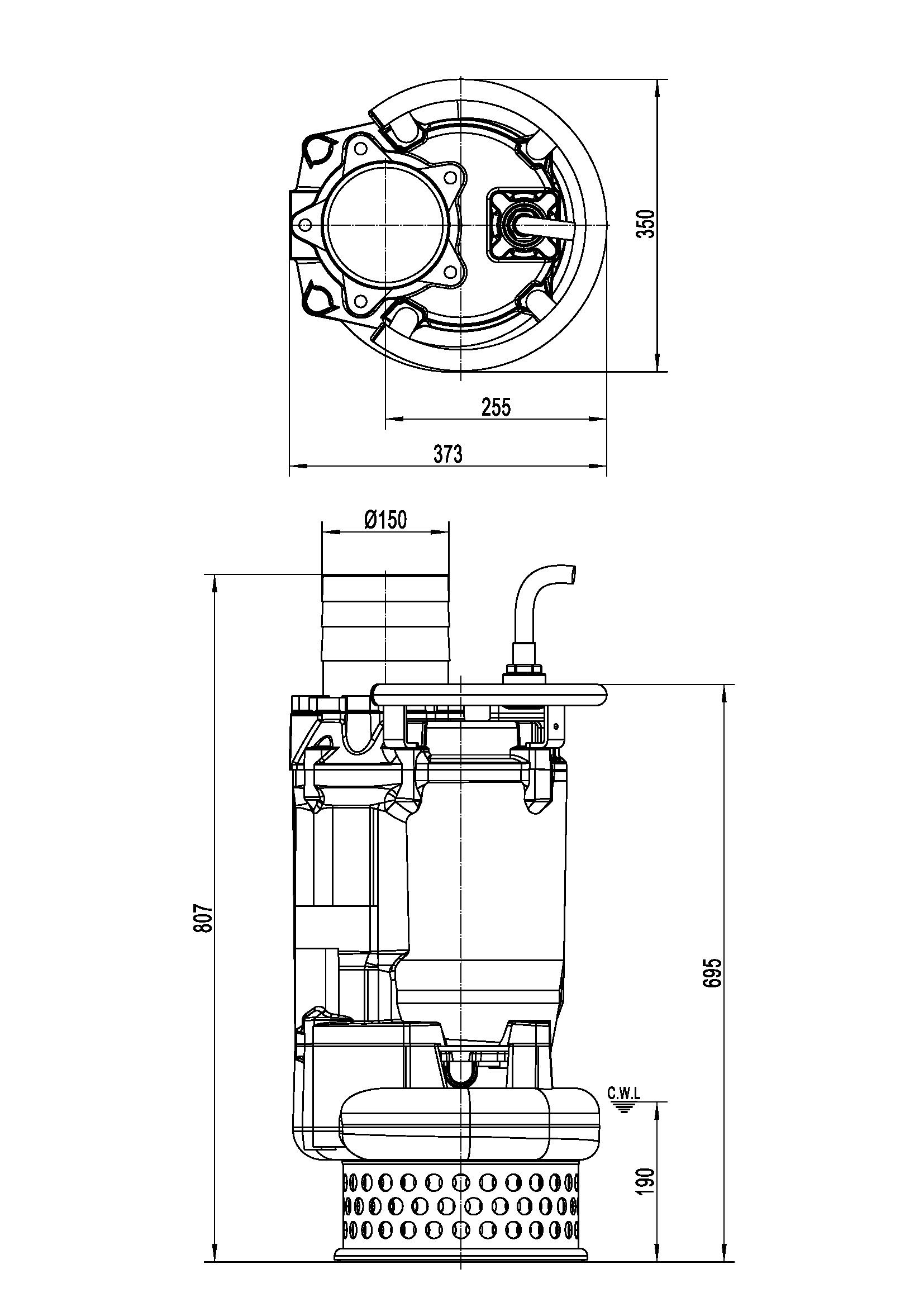

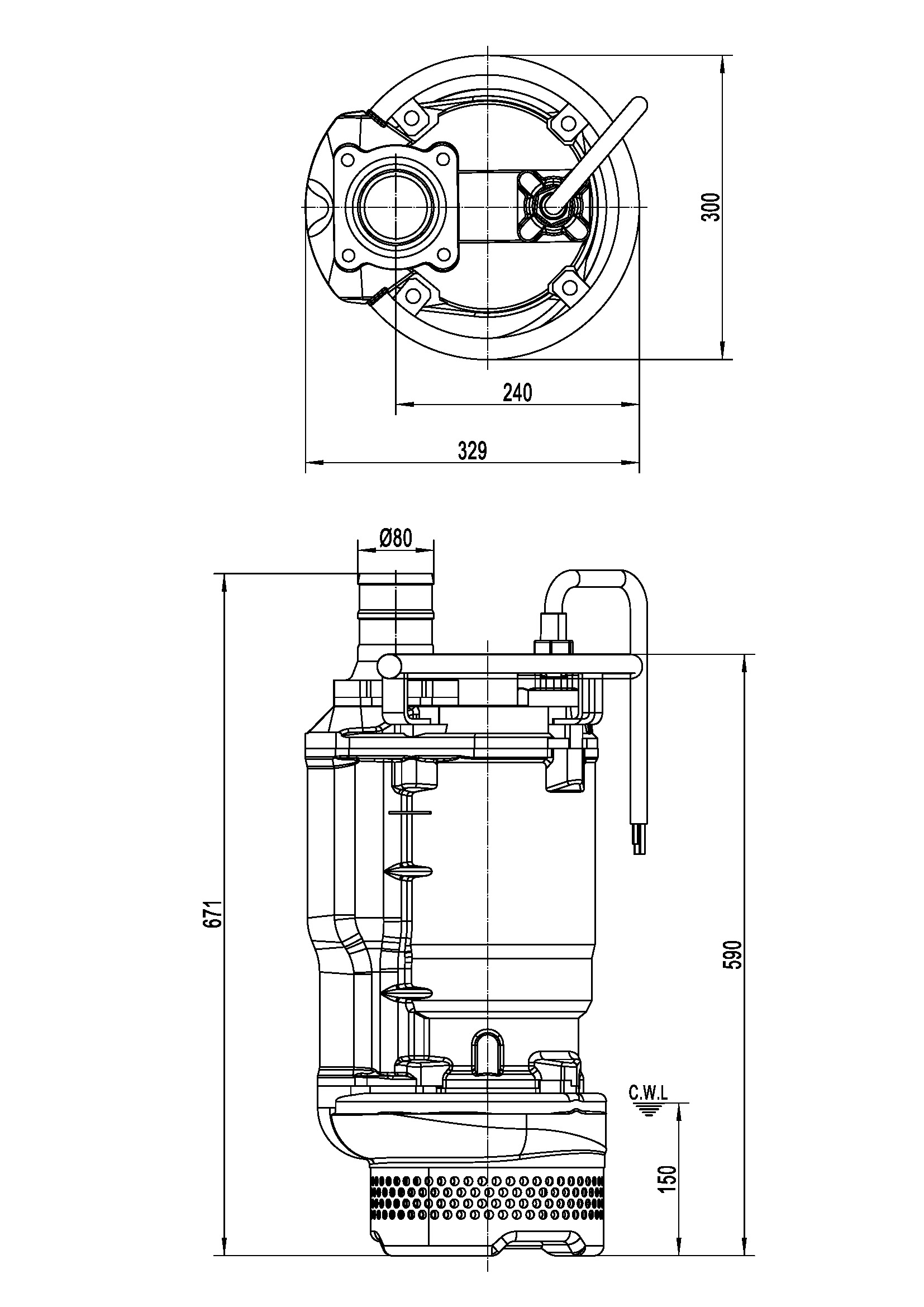

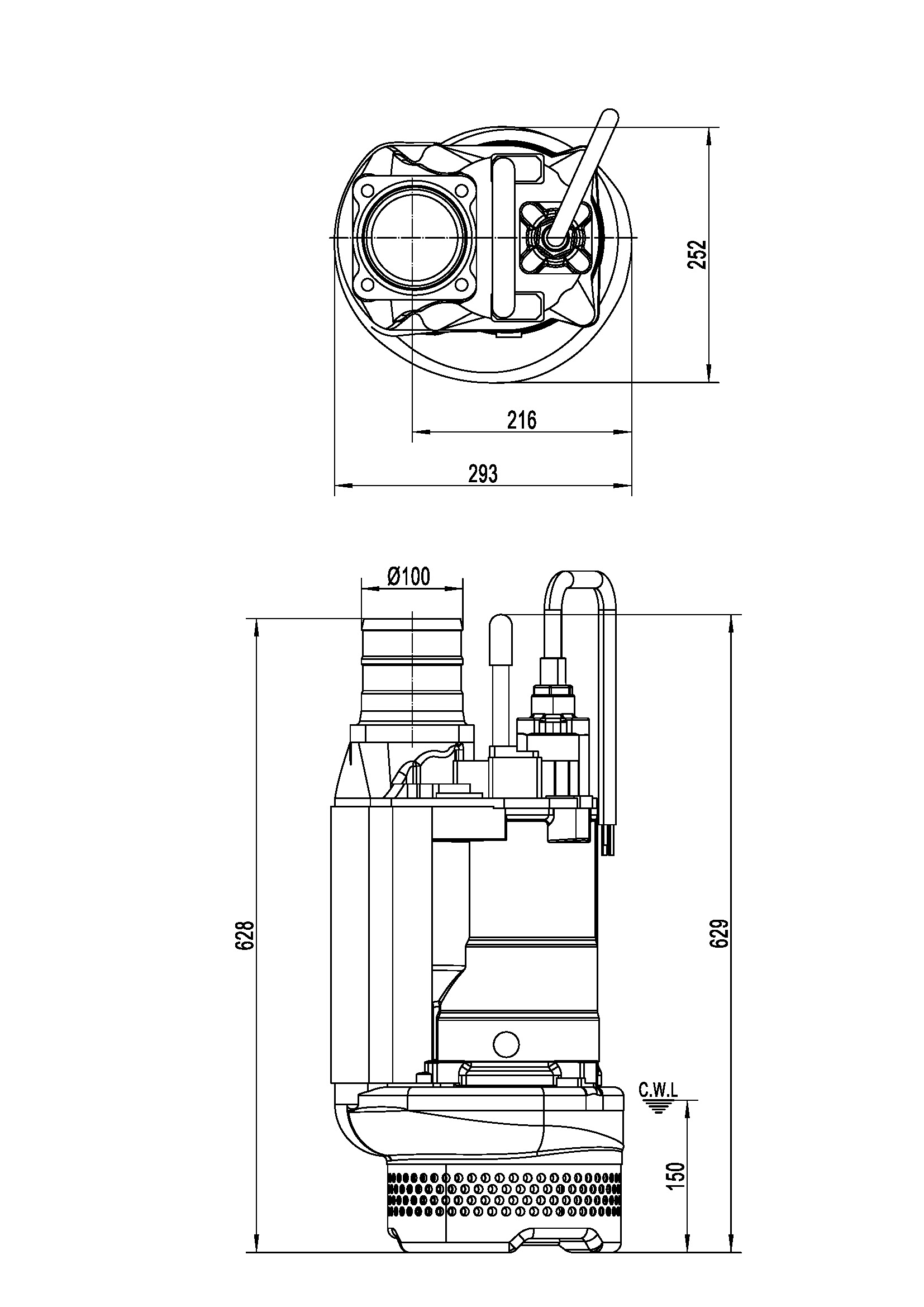

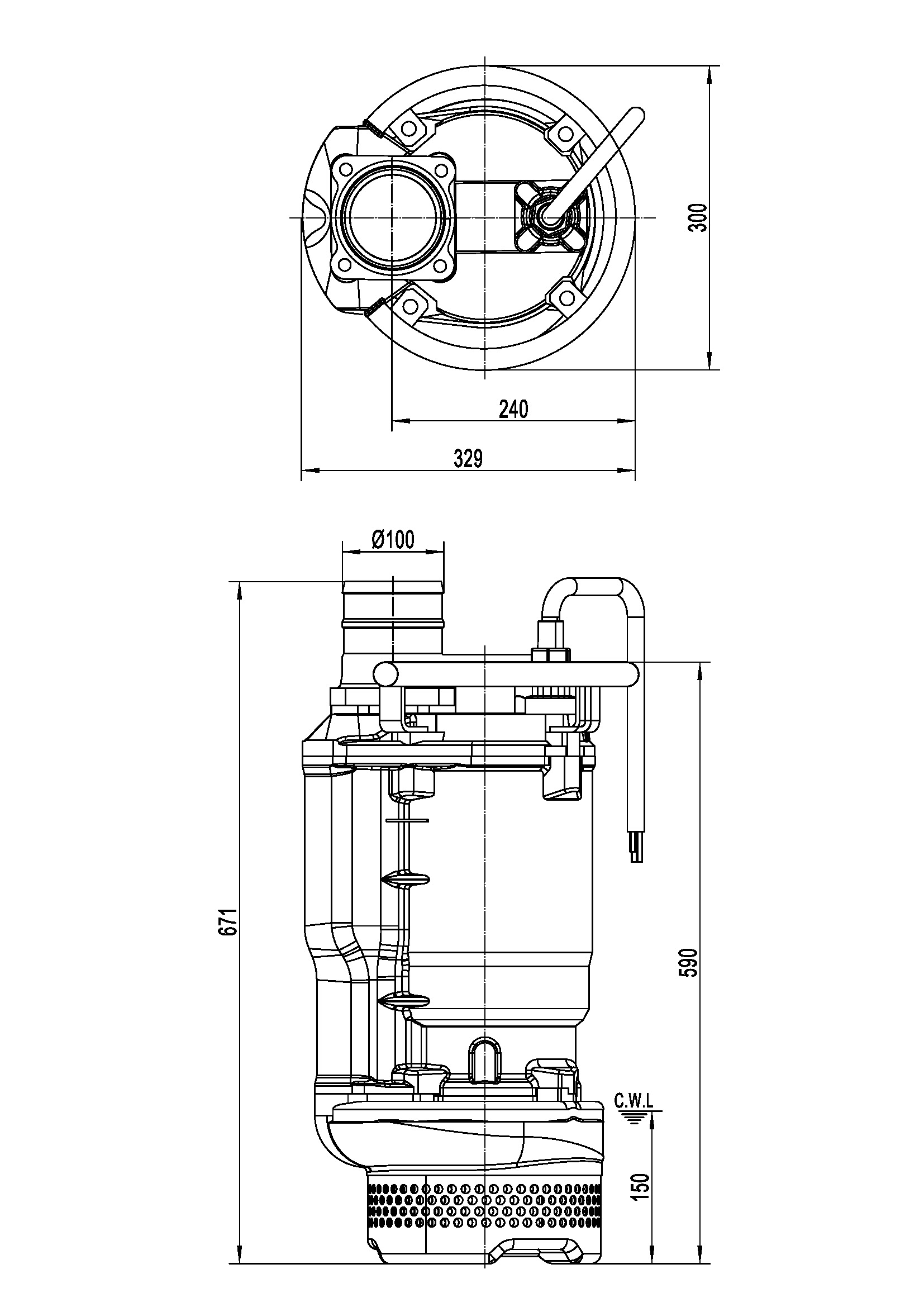

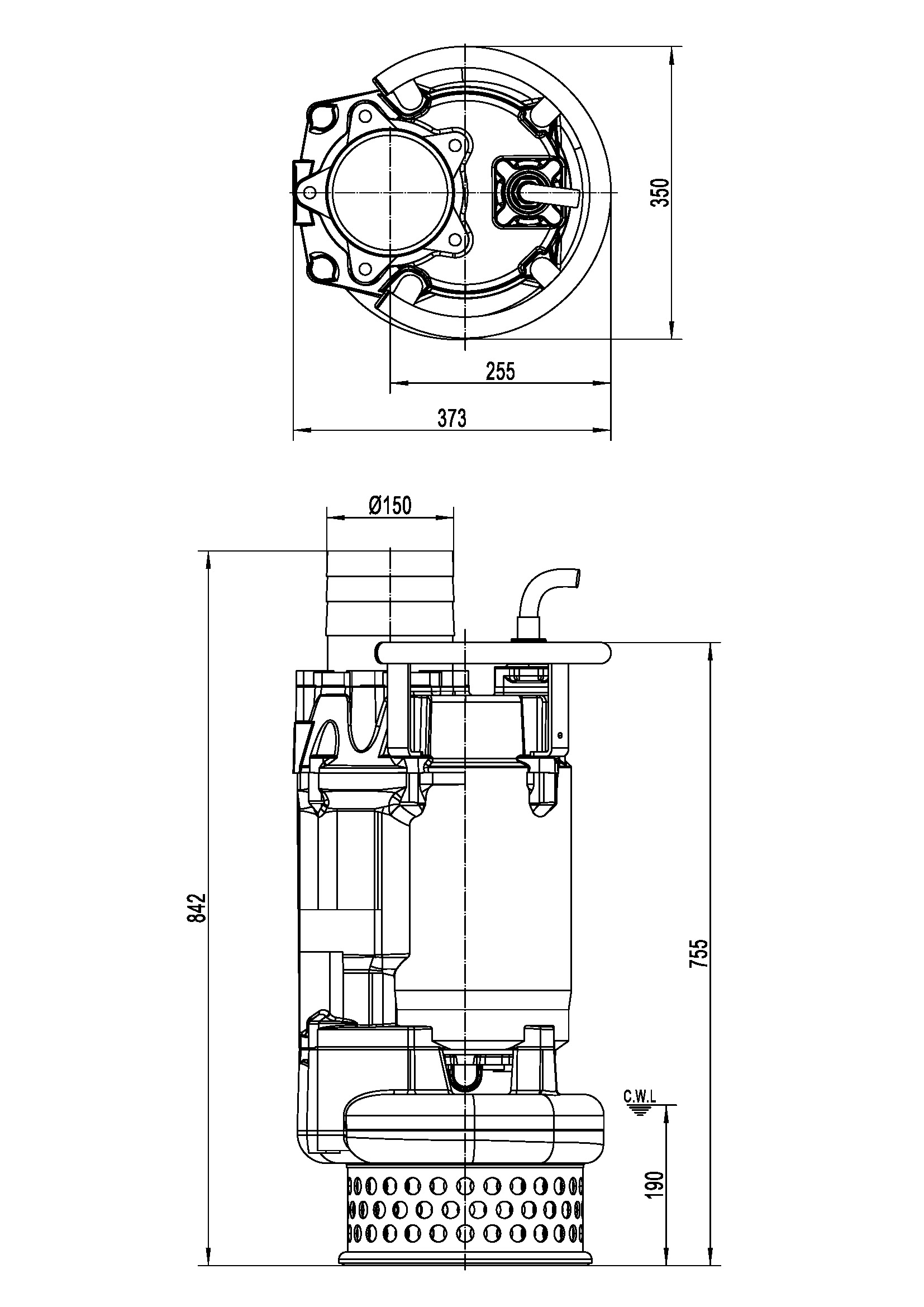

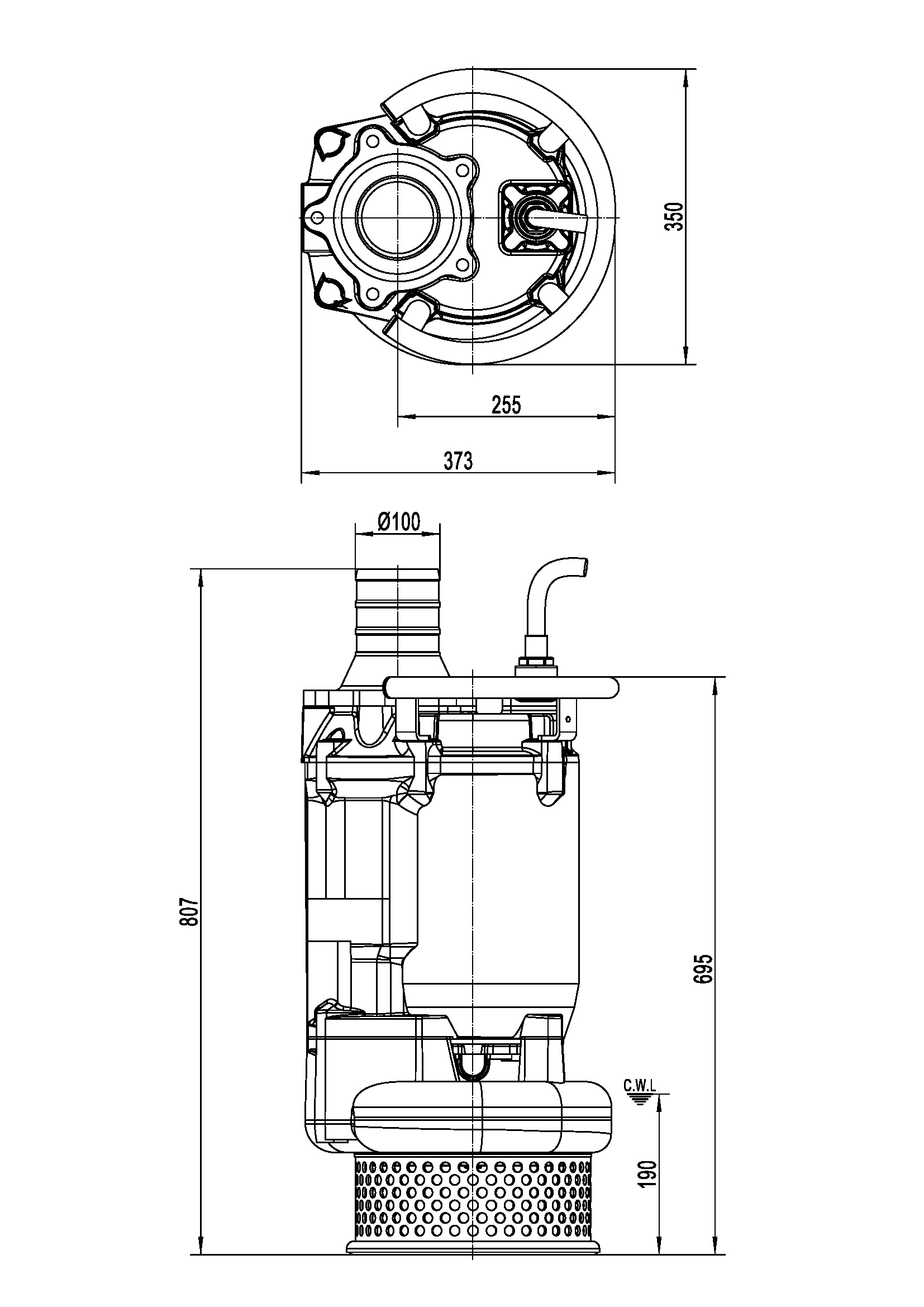

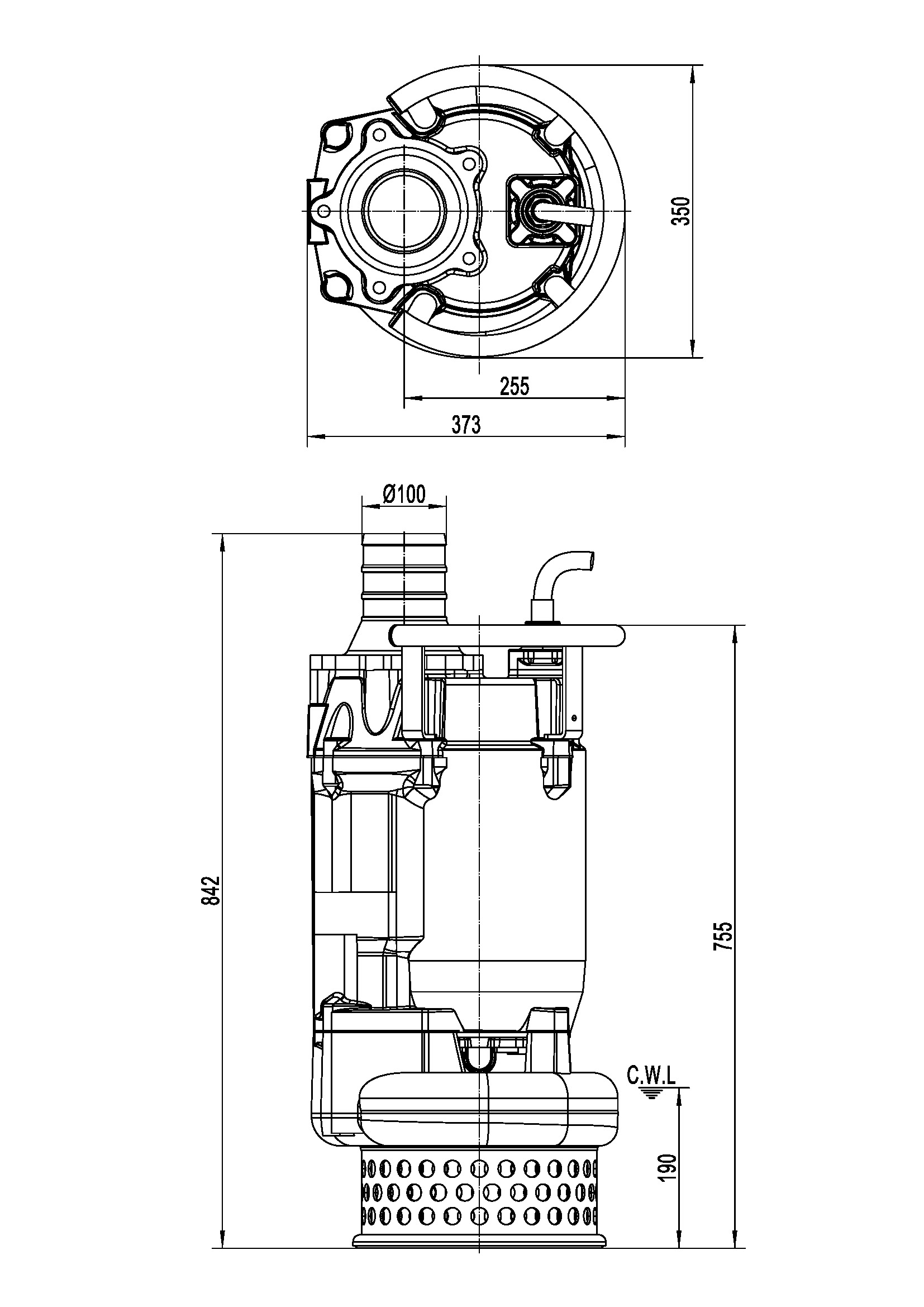

Размеры и вес

Модель (50HZ)	d	A	A1	В	D	H	W1	N.W	G.W	Размер упаковки
	мм	мм	мм	мм	мм	мм	мм	кг	кг	мм
50TBZ1.5	50	235	173	535	216	505	120	36	40	610x265x275
80TBZ1.5	80	235	173	535	216	505	120	36	40	610x265x275
50TBZ2.2	50	235	173	535	216	505	120	39	43	610x265x275
80TBZ2.2	80	235	173	535	216	505	120	39	43	610x265x275
50TBZ3.7	50	283	208	628	252	629	150	63	68	710x320x295
80TBZ3.7	80	283	208	628	252	629	150	63	68	710x320x295
100TBZ3.7	100	283	208	642	252	629	150	63	68	710x320x295
80TBZ5.5	80	283	208	671	252	590	150	77	84	750x350x335
100TBZ5.5	100	283	208	686	252	590	150	77	84	750x350x335
100TBZ7.5	100	330	240	764	314	676	190	106	116	835x365x385
150TBZ7.5	150	330	240	790	314	676	190	108	119	865x365x385
100TBZ11	100	373	255	807	350	695	190	136	148	855x415x435
150TBZ11	150	373	255	807	350	695	190	139	150	855x415x435
100TBZ15	100	373	255	842	350	755	190	144	158	905x415x435
150TBZ15	150	373	255	842	350	755	190	146	160	905x415x435

Scroll

Модель (50HZ)	d	A	A1	В	D	H	W1	N.W	G.W	Размер упаковки
	мм	мм	мм	мм	мм	мм	мм	кг	кг	мм
50TBZ1.5	50	235	173	535	216	505	120	36	40	610x265x275
80TBZ1.5	80	235	173	535	216	505	120	36	40	610x265x275
50TBZ2.2	50	235	173	535	216	505	120	39	43	610x265x275
80TBZ2.2	80	235	173	535	216	505	120	39	43	610x265x275
50TBZ3.7	50	283	208	628	252	629	150	63	68	710x320x295
80TBZ3.7	80	283	208	628	252	629	150	63	68	710x320x295
100TBZ3.7	100	283	208	642	252	629	150	63	68	710x320x295
80TBZ5.5	80	283	208	671	252	590	150	77	84	750x350x335
100TBZ5.5	100	283	208	686	252	590	150	77	84	750x350x335
100TBZ7.5	100	330	240	764	314	676	190	106	116	835x365x385
150TBZ7.5	150	330	240	790	314	676	190	108	119	865x365x385
100TBZ11	100	373	255	807	350	695	190	136	148	855x415x435
150TBZ11	150	373	255	807	350	695	190	139	150	855x415x435
100TBZ15	100	373	255	842	350	755	190	144	158	905x415x435
150TBZ15	150	373	255	842	350	755	190	146	160	905x415x435
