TTZ

Погружной шламовый насос с агитатором TTZ

Погружной шламовый насос TTZ SOLIDPUMP с 4-х полюсным двигателем для увеличенного срока службы и удобства эксплуатации.
Рабочее колесо из высокохромистого сплава в комбинации с агитатором предназначены для перекачки густого шлама.
Водяная рубашка охлаждения позволяет эксплуатировать насос TTZ SOLIDPUMP длительное время при низком уровне воды не опасаясь его перегрева.

Технические характеристики

Производительность до 246 м3/ч
Напор до 22.5 метров
Выпускные патрубки от 80 мм до 150 мм
Мощность от 2,2 кВт до 11 кВт
Электропитание: три фазы 400В ± 10% 50Гц
Класс изоляции: F
Класс защиты: IP68
Длина кабеля: 20 м
Температура воды: до 40°С
Макс. глубина погружения: 20 м

Применение

Строительство зданий и сооружений
Шламонакопители, отстойники
Очистные сооружения
Водоотлив
Перекачка жидкостей с высоким содержанием грязи, бентонита

Специальное исполнение по запросу

Другое напряжение
Другая длина кабеля

Запросить предложение

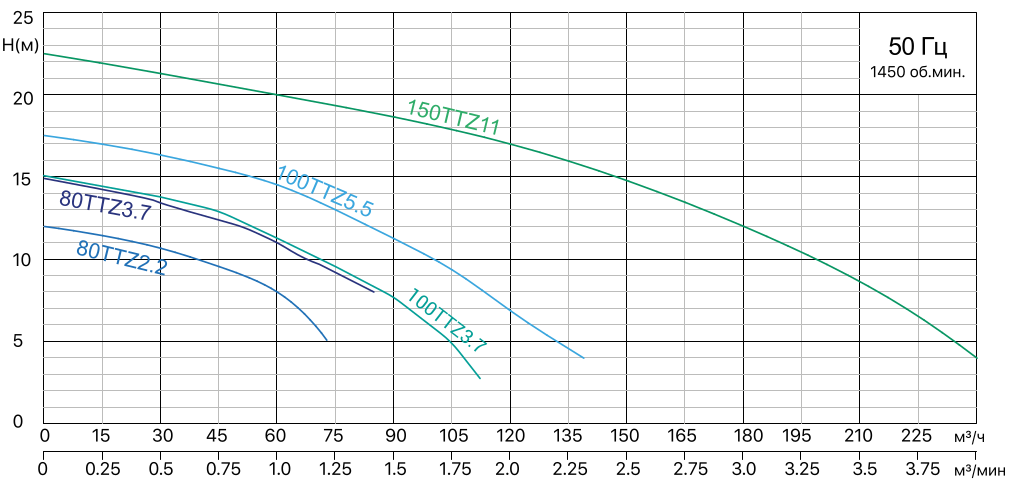

Рабочие характеристики

Модель (50HZ)	Выпуск	Мощность двигателя		Номинальная сила тока	Номинальный расход		Номинальный напор	Максимальный расход		Максимальный напор	Свободный проход
	мм	кВт	л.с.	A	м³ /ч	м³ /мин	м	м³ /ч	м³ /мин	м	мм
80TTZ2.2	80	2.2	3	5.5	36	0.6	10	72	1.2	12	20
80TTZ3.7	80	3.7	5	8.1	36	0.6	13.5	86.4	1.44	15	20
100TTZ3.7	100	3.7	5	8.1	60	1.0	11	114	1.9	15	20
100TTZ5.5	100	5.5	7.5	11.7	65	1.08	14	138	2.3	17.5	30
150TTZ11	150	11	15	22	120	2.0	17	246	4.1	22.5	30

Scroll

Модель (50HZ)	Выпуск	Мощность двигателя		Номинальная сила тока	Номинальный расход		Номинальный напор	Максимальный расход		Максимальный напор	Свободный проход
	мм	кВт	л.с.	A	м³ /ч	м³ /мин	м	м³ /ч	м³ /мин	м	мм
80TTZ2.2	80	2.2	3	5.5	36	0.6	10	72	1.2	12	20
80TTZ3.7	80	3.7	5	8.1	36	0.6	13.5	86.4	1.44	15	20
100TTZ3.7	100	3.7	5	8.1	60	1.0	11	114	1.9	15	20
100TTZ5.5	100	5.5	7.5	11.7	65	1.08	14	138	2.3	17.5	30
150TTZ11	150	11	15	22	120	2.0	17	246	4.1	22.5	30

Материал

Номер	Название детали	Материал
01	Напорный патрубок	Чугун
02	Ручка	Сталь
05	Верхняя крышка	Чугун
06	Корпус верхнего подшипника	Чугун
07	Корпус подшипника	Чугун
10	Корпус уплотнения	Чугун
11	Корпус электродвигателя	Чугун
12	Внешний корпус	Сталь
13	Корпус насоса	Чугун
14a	Рабочее колесо	Высокохромистый сплав
14b	Агитатор	Высокохромистый сплав
16	Пластина	Высокопрочный чугун

Номер	Название детали	Материал
19	Обратный клапан	Каучук
22a	Седло клапана	Чугун
22b	Основание в сборе	Чугун
25	Сетка	Сталь
27	Статор
28	Ротор	Вал: AISI420SS
31a	Подшипник	Шарикоподшипник
31b	Подшипник	Шарикоподшипник
33	Защита электродвигателя
34	Механическое уплотнение	Sic-Sic/Sic-Sic*
35	Масляное уплотнение
47	Кабель

*SiC - карбид кремния

Scroll

Номер	Название детали	Материал
01	Напорный патрубок	Чугун
02	Ручка	Сталь
05	Верхняя крышка	Чугун
06	Корпус верхнего подшипника	Чугун
07	Корпус подшипника	Чугун
10	Корпус уплотнения	Чугун
11	Корпус электродвигателя	Чугун
12	Внешний корпус	Сталь
13	Корпус насоса	Чугун
14a	Рабочее колесо	Высокохромистый сплав
14b	Агитатор	Высокохромистый сплав
16	Пластина	Высокопрочный чугун

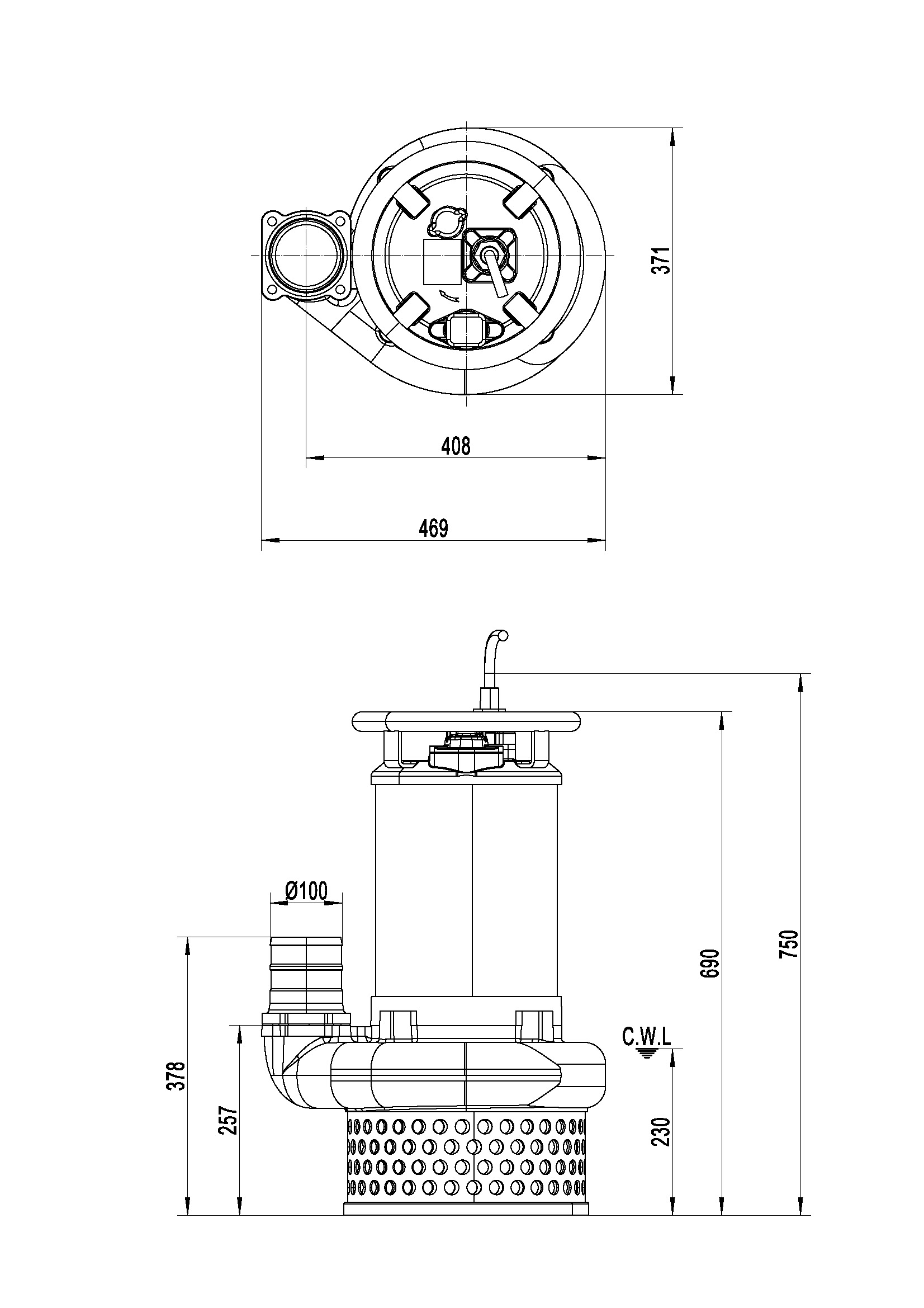

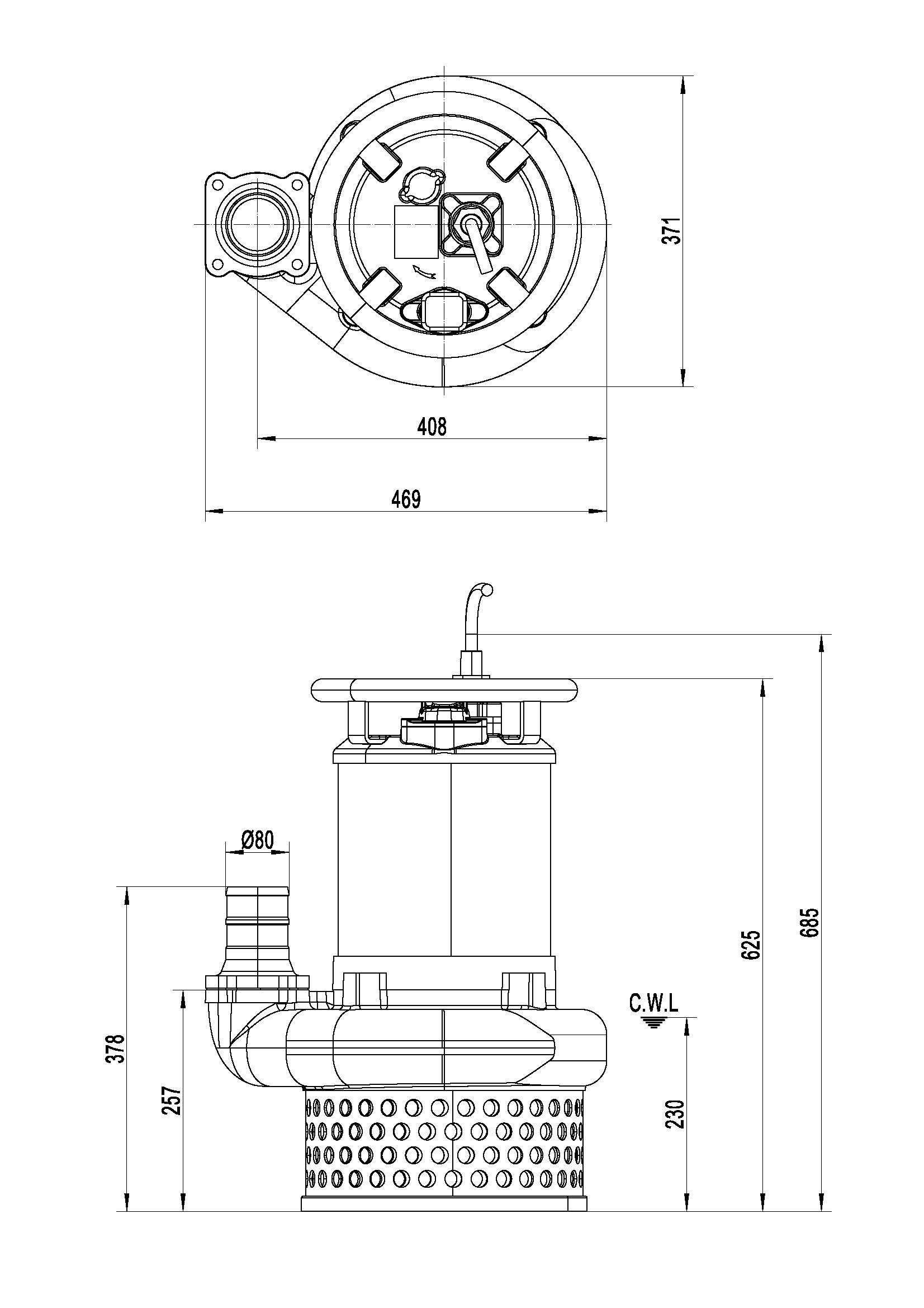

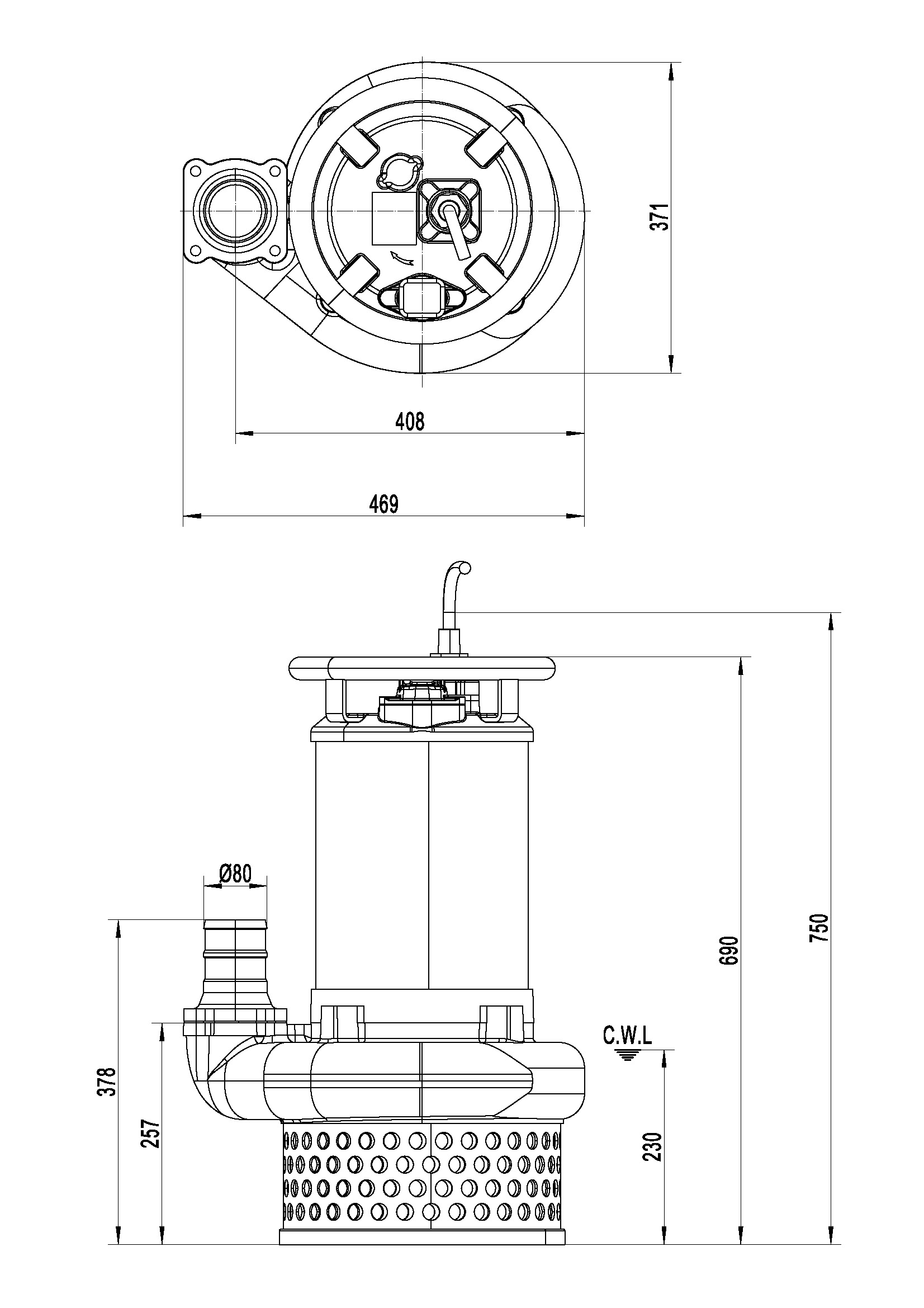

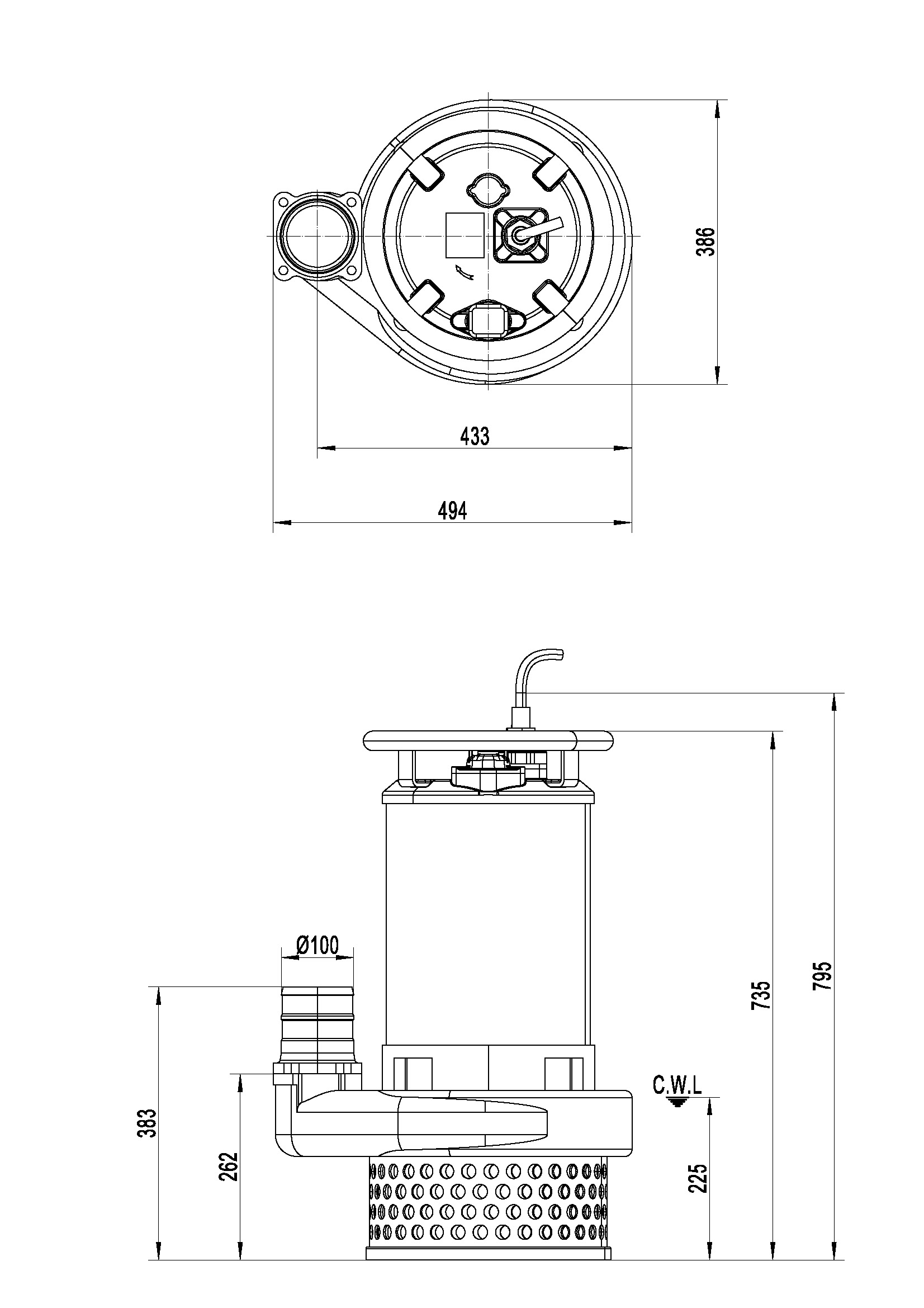

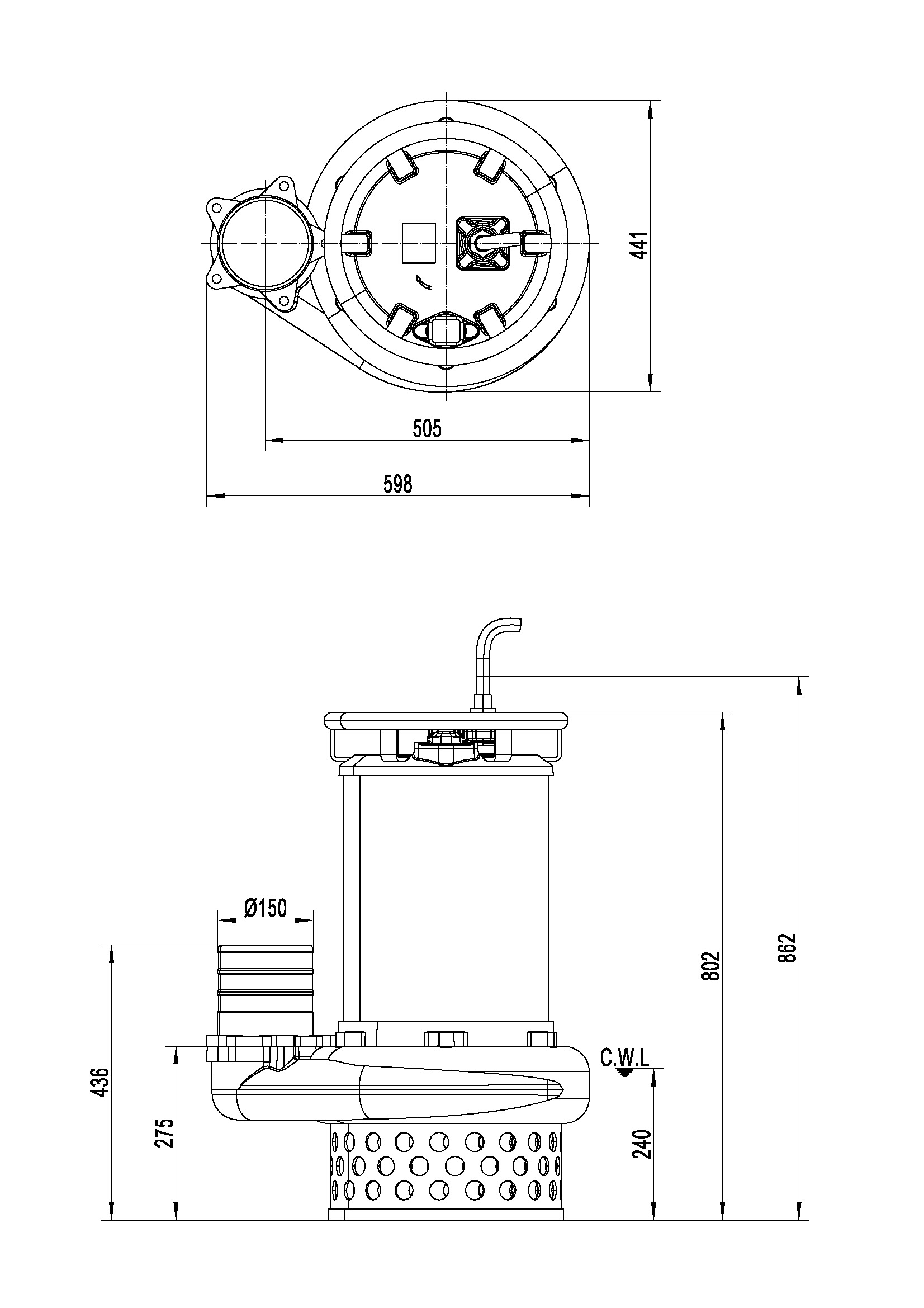

Размеры и вес

Модель (50HZ)	d	A	A1	В	В1	D	H	H1	W1	N.W	G.W	Размер упаковки
	мм	мм	мм	мм	мм	мм	мм	мм	мм	кг	кг	мм
80TTZ2.2	80	469	408	378	257	371	685	625	230	92	99	765x405x515
80TTZ3.7	80	469	408	378	257	371	750	690	230	108	116	830x405x515
100TTZ3.7	100	469	408	392	257	371	750	690	230	108	116	830x405x515
100TTZ5.5	100	494	433	397	262	386	795	735	225	139	151	835x425x560
150TTZ11	150	598	505	436	275	441	862	802	240	210	226	910x475x665

Scroll

Модель (50HZ)	d	A	A1	В	В1	D	H	H1	W1	N.W	G.W	Размер упаковки
	мм	мм	мм	мм	мм	мм	мм	мм	мм	кг	кг	мм
80TTZ2.2	80	469	408	378	257	371	685	625	230	92	99	765x405x515
80TTZ3.7	80	469	408	378	257	371	750	690	230	108	116	830x405x515
100TTZ3.7	100	469	408	392	257	371	750	690	230	108	116	830x405x515
100TTZ5.5	100	494	433	397	262	386	795	735	225	139	151	835x425x560
150TTZ11	150	598	505	436	275	441	862	802	240	210	226	910x475x665
