TBD

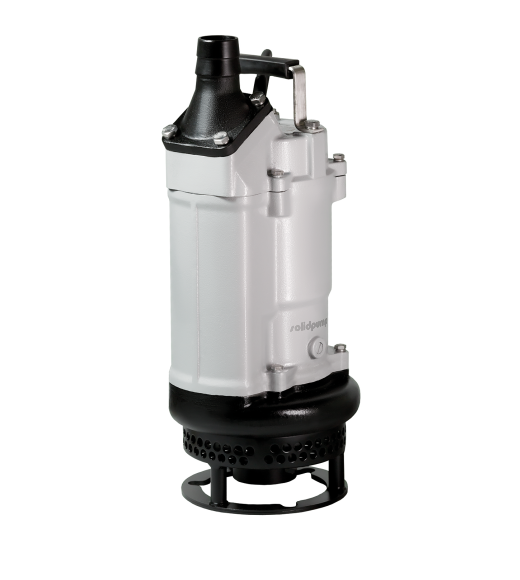

Погружной насос с агитатором TBD

Насос с агитатором серии TBD SOLIDPUMP – это чугунный насос для тяжелого режима работы, созданный на базе насосов серии TBZ SOLIDPUMP. Агитатор предназначен для плавной перекачки густых жидкостей. Конструкция насоса TBD SOLIDPUMP с боковым потоком и выпуском сверху обеспечивает охлаждение двигателя даже в случае, когда насос работает продолжительное время в полупогруженном состоянии и позволяет эксплуатировать насос в условиях ограниченного пространства.

Насос TBD SOLIDPUMP предназначен для перекачки бентонита, глинистых суспензий, воды с содержанием песчанистого ила при строительстве зданий и сооружений, а также устройстве фундаментов.

Применение

  • Строительство зданий и сооружений
  • Карьеры, шламонакопители, отстойники
  • Очистные сооружения
  • Водоотлив

Специальное исполнение по запросу

  • Другое напряжение
  • Другая длина кабеля

Технические характеристики

  • Производительность до 100 м3/ч
  • Напор до 32 метров
  • Мощность от 1,5 кВт до 5,5 кВт
  • Электропитание: три фазы 400В ± 10%, 50Гц
  • Класс изоляции: F
  • Класс защиты: IP68
  • Длина кабеля: 20 м
  • Температура воды: до 40°С
  • Макс. глубина погружения: 25 м

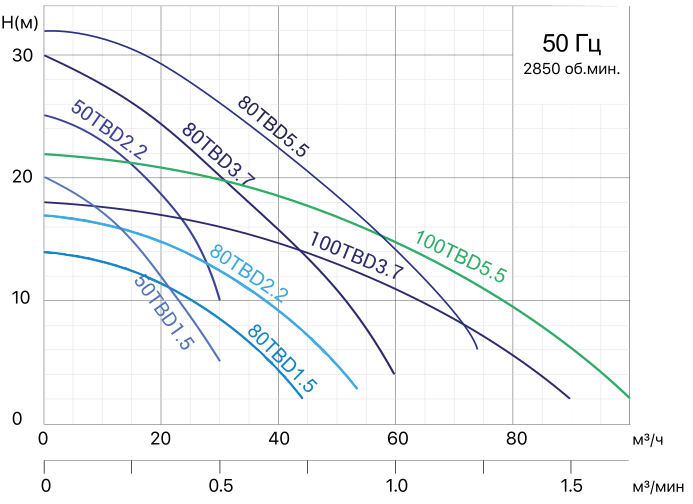

Рабочие характеристики

Модель (50HZ) Выпуск Мощность двигателя Номинальная сила тока Номинальный расход Номинальный напор Максимальный расход Максимальный напор Свободный проход
  мм кВт л.с. A м3 /час м3 /мин м м3 /час м3 /мин м мм
50TBD1.5 50 1.5 2 3.5 15 0.25 15 30 0.50 20 10
80TBD1.5 80 1.5 2 3.5 30 0.5 7 42 0.7 14 10
50TBD2.2 50 2.2 3 5.0 18 0.3 19 30 0.50 25 10
80TBD2.2 80 2.2 3 5.0 36 0.6 11 52 0.88 17 10
80TBD3.7 80 3.7 5 7.7 30 0.5 20 60 1.0 30 10
100TBD3.7 100 3.7 5 7.7 60 1.0 11 90 1.50 18 10
80TBD5.5 80 5.5 7.5 11.4 36 0.6 24 74 1.23 32 10
100TBD5.5 100 5.5 7.5 11.4 60 1.0 14 100 1.67 22 10
Scroll
Модель (50HZ) Выпуск Мощность двигателя Номинальная сила тока Номинальный расход Номинальный напор Максимальный расход Максимальный напор Свободный проход
  мм кВт л.с. A м3 /час м3 /мин м м3 /час м3 /мин м мм
50TBD1.5 50 1.5 2 3.5 15 0.25 15 30 0.50 20 10
80TBD1.5 80 1.5 2 3.5 30 0.5 7 42 0.7 14 10
50TBD2.2 50 2.2 3 5.0 18 0.3 19 30 0.50 25 10
80TBD2.2 80 2.2 3 5.0 36 0.6 11 52 0.88 17 10
80TBD3.7 80 3.7 5 7.7 30 0.5 20 60 1.0 30 10
100TBD3.7 100 3.7 5 7.7 60 1.0 11 90 1.50 18 10
80TBD5.5 80 5.5 7.5 11.4 36 0.6 24 74 1.23 32 10
100TBD5.5 100 5.5 7.5 11.4 60 1.0 14 100 1.67 22 10

Материал

Номер Название детали Материал
01 Напорный патрубок Чугун
02 Ручка Резина и сталь
05 Верхняя часть корпуса Чугун
11 Корпус двигателя Чугун
13 Корпус насоса Чугун
14a Рабочее колесо Высокохромистый сплав
14b Агитатор Высокохромистый сплав
16 Всасывающая пластина Ковкий чугун
25 Сетка Сталь
Номер Название детали Материал
27 Статор
28 Ротор Вал: AISI420SS
31a Подшипник Шарикоподшипник
31b Подшипник Шарикоподшипник
33 Защита двигателя
34 Механическое уплотнение Sic-Sic/Карбон-Sic* (≤2.2кВт); Sic-Sic/Sic-Sic (≥3.7 кВт)
35 Масляное уплотнение
47 Кабель

*SiC - карбид кремния

Scroll
Номер Название детали Материал
01 Напорный патрубок Чугун
02 Ручка Резина и сталь
05 Верхняя часть корпуса Чугун
11 Корпус двигателя Чугун
13 Корпус насоса Чугун
14a Рабочее колесо Высокохромистый сплав
14b Агитатор Высокохромистый сплав
16 Всасывающая пластина Ковкий чугун
25 Сетка Сталь

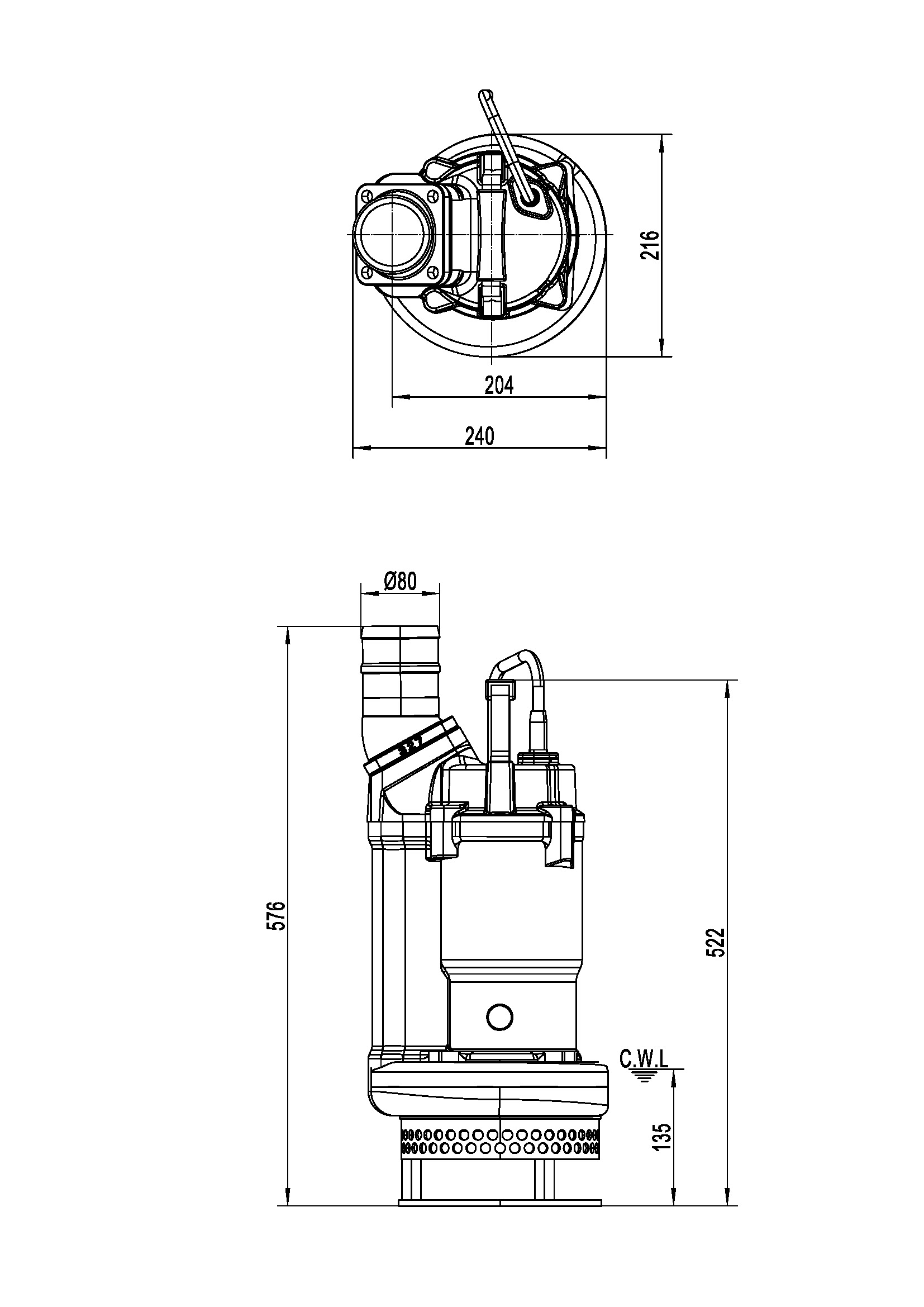

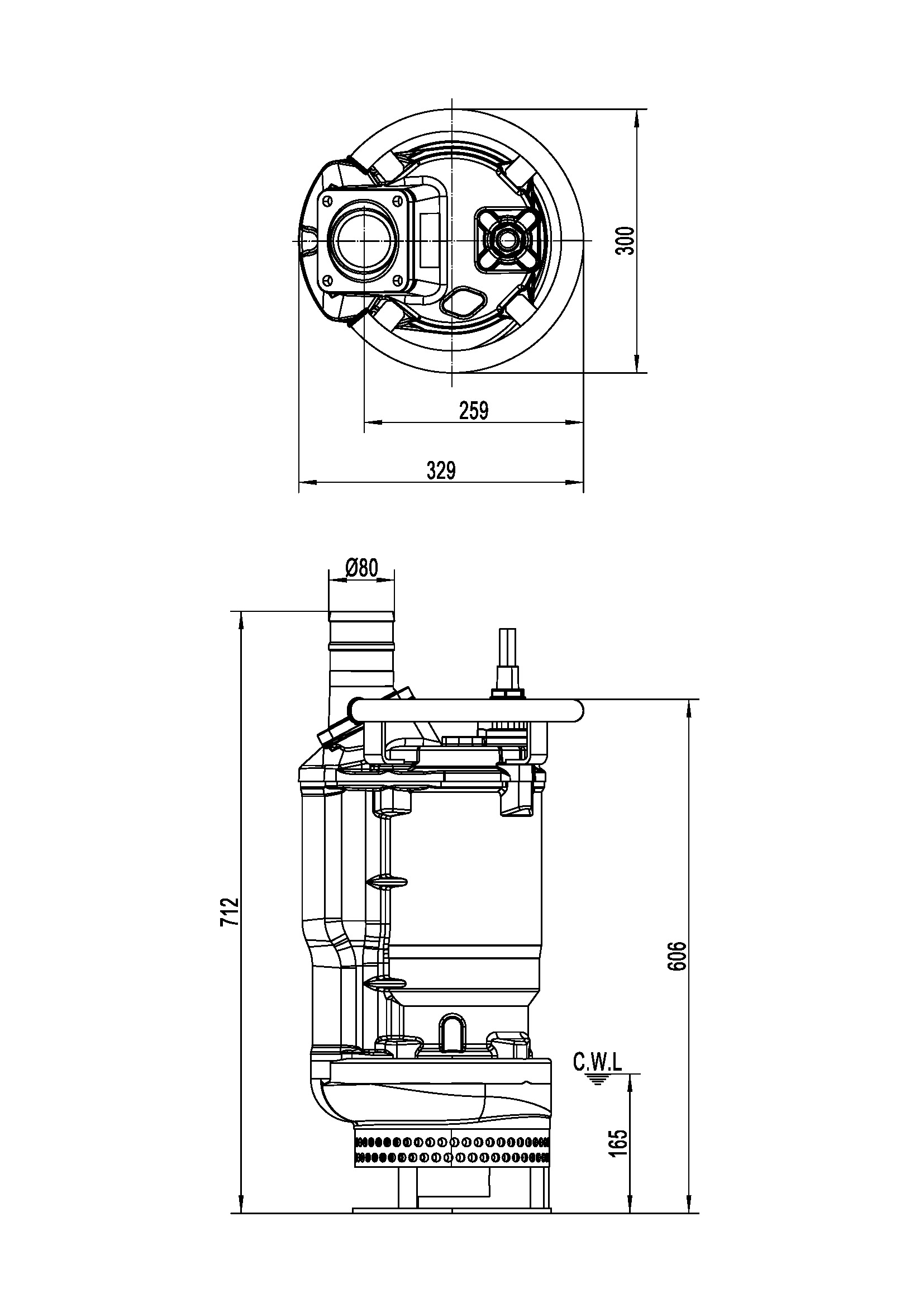

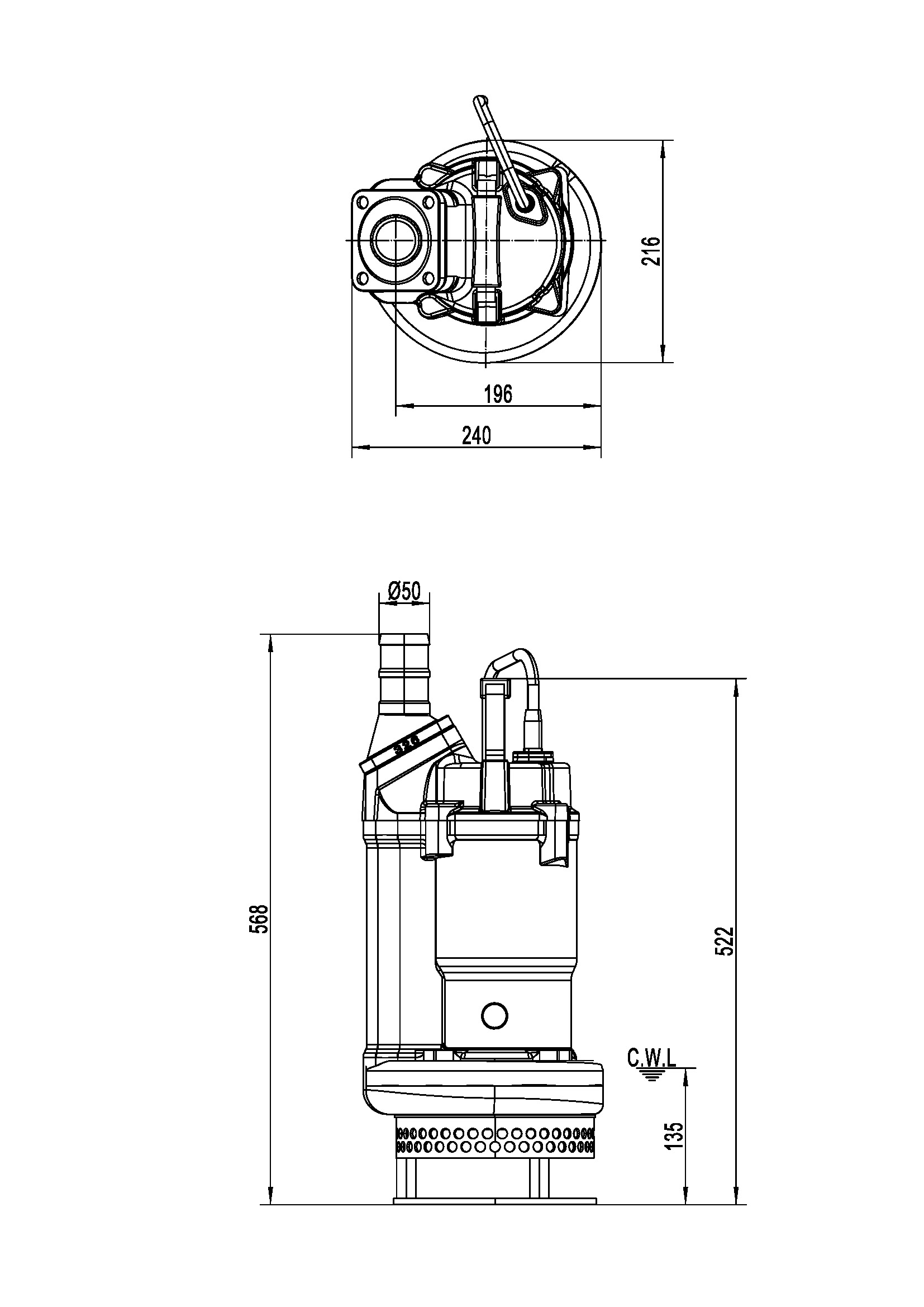

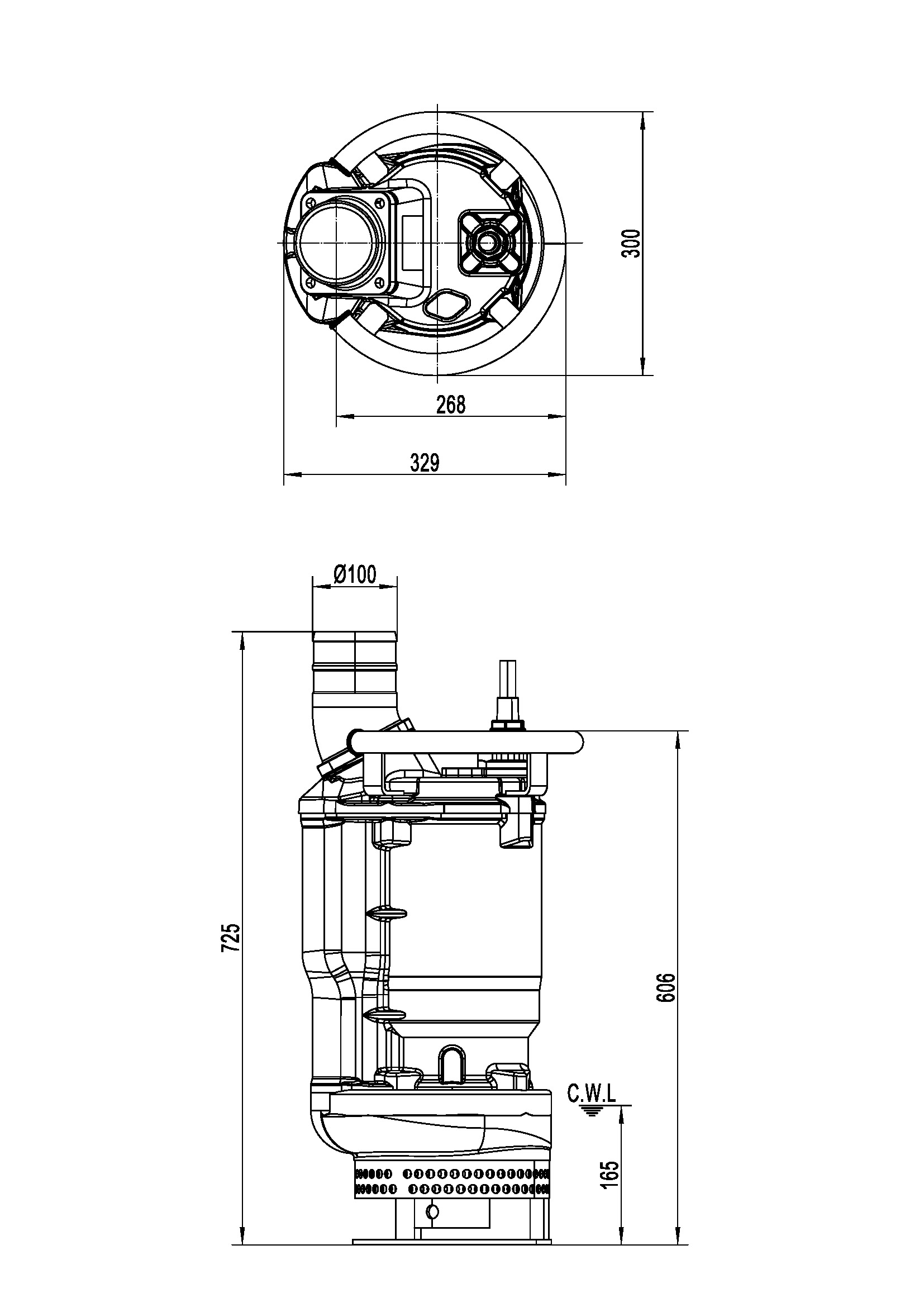

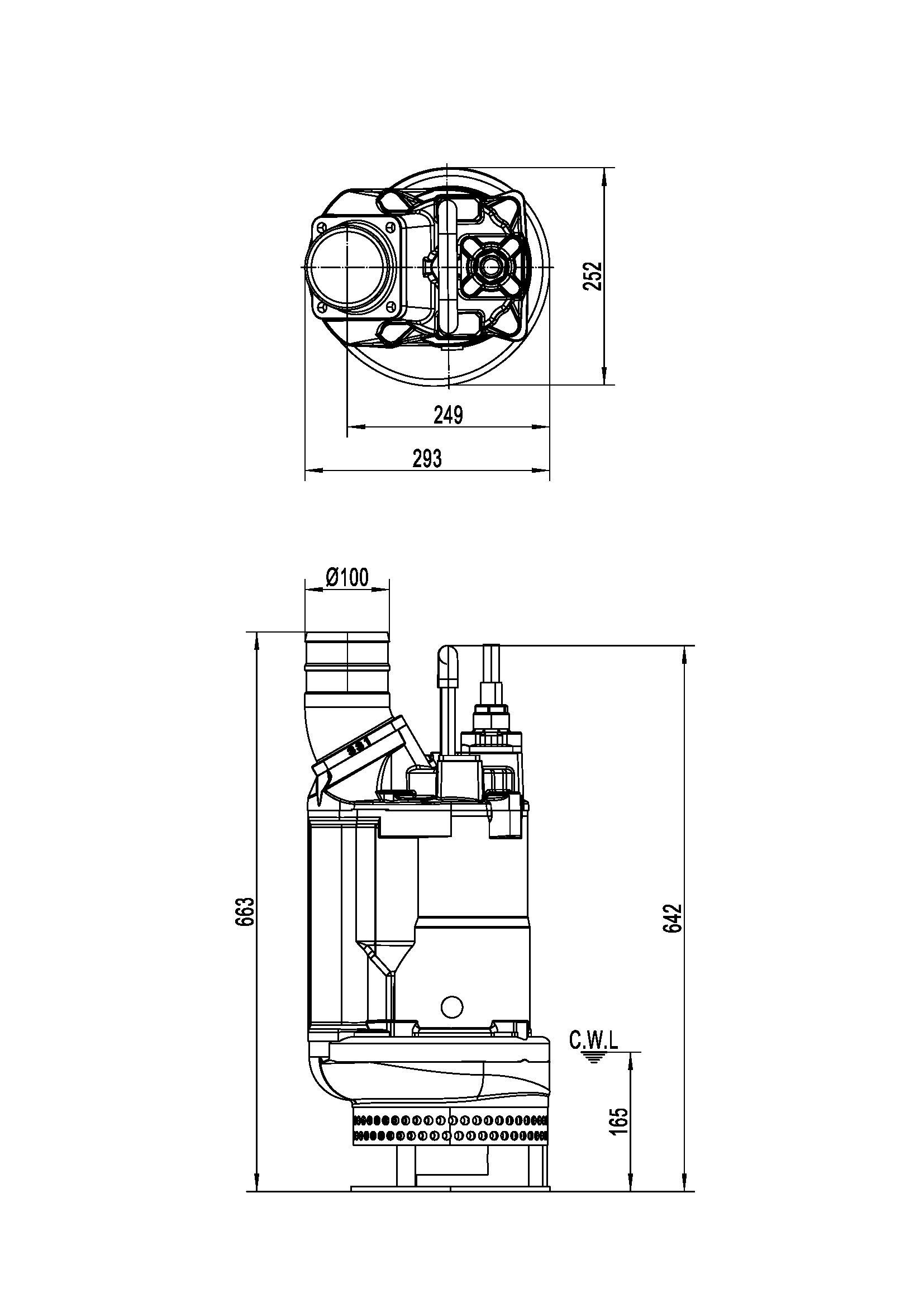

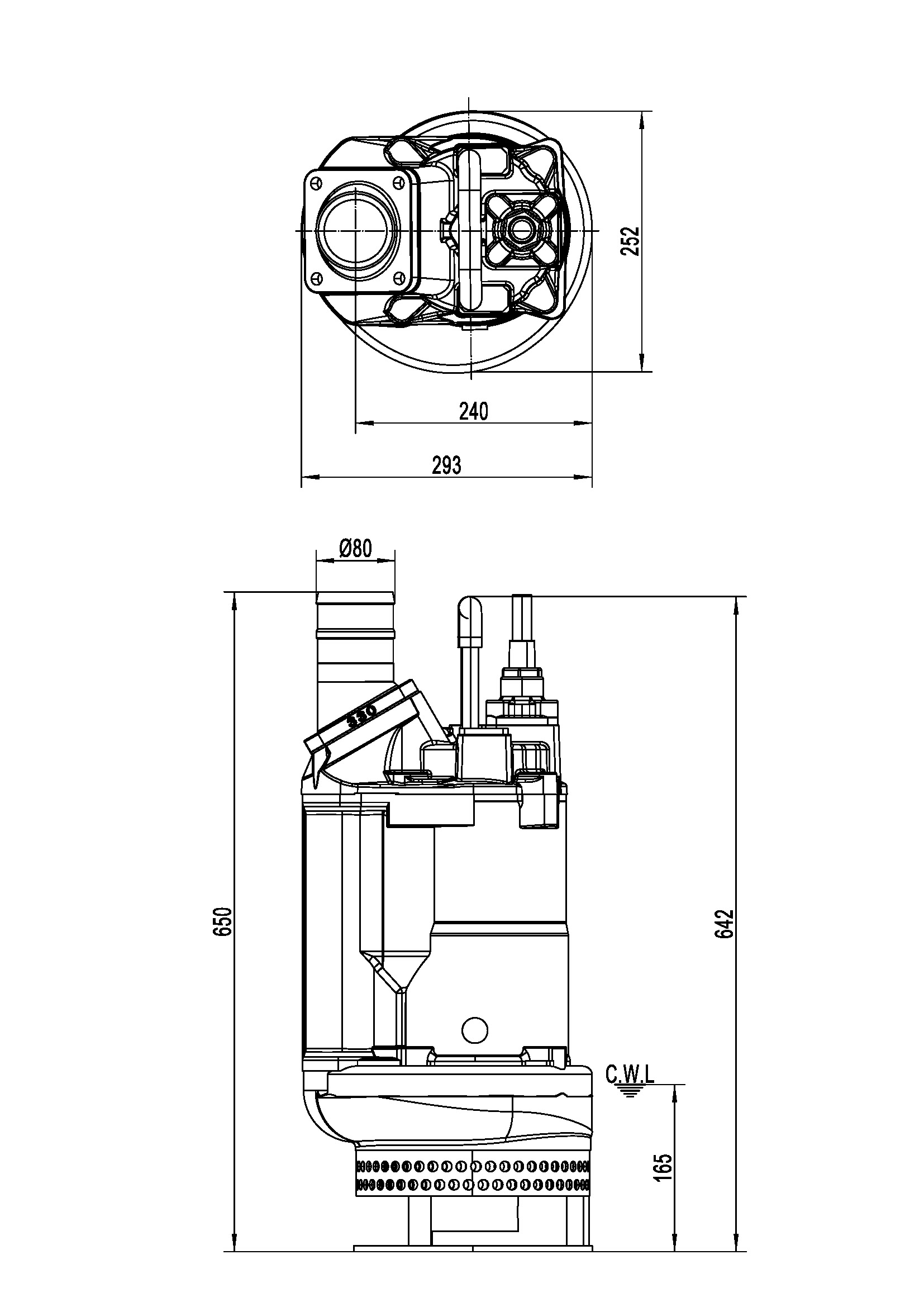

Размеры и вес

Модель
(50HZ)
d
A
A1
В
D
H

W1

N.W
G.W
Размер упаковки



мм

мм

мм

мм

мм

мм

мм

кг

кг

мм

50TBD1.5 50 235 173 557 216 522 135 37 41 625x265x275
80TBD1.5 80 235 173 564 216 522 135 37 41 625x265x275
50TBD2.2 50 235 173 557 216 522 135 40 44 625x265x275
80TBD2.2 80 235 173 564 216 522 135 40 44 625x265x275
80TBD3.7 80 283 208 636 252 642 165 64 69 725x320x295
100TBD3.7 100 283 208 661 252 642 165 65 70 725x320x295
80TBD5.5 80 329 240 714 300 603 165 78 85 785x350x360
100TBD5.5 100 329 240 739 300 603 165 79 86 785x350x360
Scroll
Модель
(50HZ)
d
A
A1
В
D
H

W1

N.W
G.W
Размер упаковки



мм

мм

мм

мм

мм

мм

мм

кг

кг

мм

50TBD1.5 50 235 173 557 216 522 135 37 41 625x265x275
80TBD1.5 80 235 173 564 216 522 135 37 41 625x265x275
50TBD2.2 50 235 173 557 216 522 135 40 44 625x265x275
80TBD2.2 80 235 173 564 216 522 135 40 44 625x265x275
80TBD3.7 80 283 208 636 252 642 165 64 69 725x320x295
100TBD3.7 100 283 208 661 252 642 165 65 70 725x320x295
80TBD5.5 80 329 240 714 300 603 165 78 85 785x350x360
100TBD5.5 100 329 240 739 300 603 165 79 86 785x350x360
