TS

Дренажный насос из нержавеющей стали TS

Погружные насосы из нержавеющей стали серии TS предназначены для эксплуатации на горнодобывающих и промышленных объектах для перекачки химически агрессивных абразивных жидкостей.

Все части насоса, соприкасающиеся с жидкостью выполнены из нержавеющей стали.

Эффективное охлаждение двигателя обеспечивается выпускным каналом конструктивно являющимся частью корпуса двигателя. Компактное исполнение за счёт верхнего выпуска.

Выпускной патрубок от 50 мм до 150 мм, двигатель от 1,5 кВт до 15 кВт.

Двигатель оборудован встроенной термозащитой

Применение

Промышленные предприятия
Шахты, карьеры, приямки
Очистные сооружения
Водоотлив

Специальное исполнение по запросу

Другое напряжение
Другая длина кабеля

Технические характеристики

Производительность до 150 м3/ч
Напор до 48,5 метров
Мощность от 1,5 кВт до 11 кВт
Электропитание: три фазы 400В ± 10%, 50Гц
Класс изоляции: F
Класс защиты: IP68
Длина кабеля: 20 м
Температура воды: до 40^оС

Запросить предложение

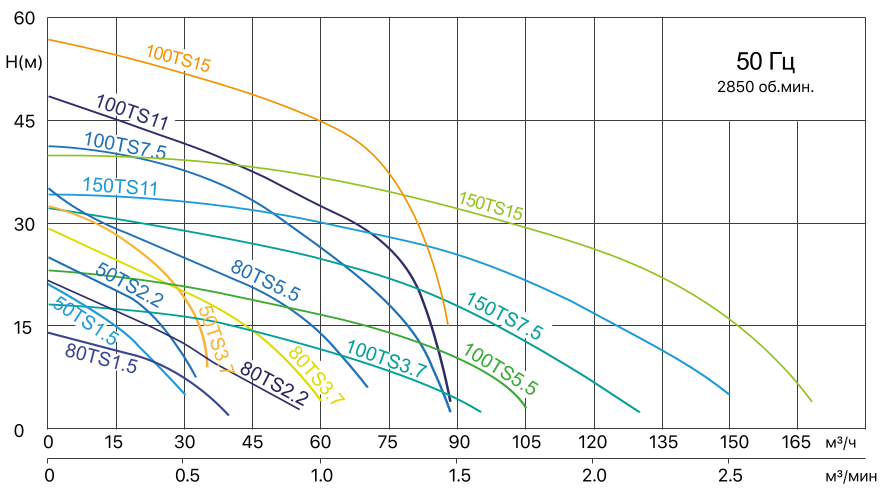

Рабочие характеристики

Модель (50Гц)	Выпуск	Мощность двигателя		Напряжение	Номинальная сила тока	Номинальный расход		Номинальный напор	Максимальный расход		Максимальный напор	Свободный проход	N.W	G.W	Размер упаковки
	мм	кВт	л.с.	V	A	м³/ч	м³/мин	м	м³/ч	м³/мин	м	мм	кг	кг	мм
50TS1.5	50	1.5	2	400	3.5	15	0.25	15	30	0.5	21	8.5	37	41	620x270x315
80TS1.5	80	1.5	2	400	3.5	27	0.45	9	42	0.7	14	8.5	37	41	620x270x315
50TS2.2	50	2.2	3	400	5.0	20	0.33	18	32	0.53	25	8.5	40	44	620x270x315
80TS2.2	80	2.2	3	400	5.0	36	0.6	11	55	0.92	18.5	8.5	40	44	620x270x315
50TS1.5(F)	50	1.5	2	400	3.5	15	0.25	15	30	0.5	21	8.5	39	43	690x270x315
80TS1.5(F)	80	1.5	2	400	3.5	27	0.45	9	42	0.7	14	8.5	39	43	690x270x315
50TS2.2(F)	50	2.2	3	400	5.0	20	0.33	18	32	0.53	25	8.5	42	46	690x270x315
80TS2.2(F)	80	2.2	3	400	5.0	36	0.6	11	55	0.92	18.5	8.5	42	46	690x270x315
50TS3.7	50	3.7	5	400	7.7	18	0.3	26	36	0.6	32	8.5	58	64	670x320x345
80TS3.7	80	3.7	5	400	7.7	35	0.58	18.5	60	1.0	29	8.5	58	64	670x320x345
100TS3.7	100	3.7	5	400	7.7	60	1.0	11.5	95	1.58	18	8.5	59	65	670x320x345
80TS5.5	80	5.5	7.5	400	11.4	45	0.75	22	72	1.2	35	8.5	66	72	710x320x345
100TS5.5	100	5.5	7.5	400	11.4	60	1.0	16	105	1.75	23	8.5	67	73	710x320x345
50TS3.7(F)	50	3.7	5	400	7.7	18	0.3	26	36	0.6	32	8.5	60	66	730x320x345
80TS3.7(F)	80	3.7	5	400	7.7	35	0.58	18.5	60	1.0	29	8.5	60	66	730x320x345
100TS3.7(F)	100	3.7	5	400	7.7	60	1.0	11.5	95	1.58	18	8.5	61	67	730x320x345
80TS5.5(F)	80	5.5	7.5	400	11.4	45	0.75	22	72	1.2	35	8.5	68	74	770x320x345
100TS5.5(F)	100	5.5	7.5	400	11.4	60	1.0	16	105	1.75	23	8.5	69	75	770x320x345
100TS7.5	100	7.5	10	400	15	60	1.0	26	88	1.47	41	11.5	108	120	894x394x455
150TS7.5	150	7.5	10	400	15	80	1.33	20.5	130	2.17	32	19.5	110	122	894x394x455
100TS11	100	11	15	400	22	60	1.0	32	86.4	1.44	48.5	11.5	123	135	954x394x455
150TS11	150	11	15	400	22	90	1.5	25	150	2.5	34	19.5	125	137	954x394x455

•TS…(F) – с поплавковым выключателем

Scroll

Модель (50Гц)	Выпуск	Мощность двигателя		Напряжение	Номинальная сила тока	Номинальный расход		Номинальный напор	Максимальный расход		Максимальный напор	Свободный проход	N.W	G.W	Размер упаковки
	мм	кВт	л.с.	V	A	м³/ч	м³/мин	м	м³/ч	м³/мин	м	мм	кг	кг	мм
50TS1.5	50	1.5	2	400	3.5	15	0.25	15	30	0.5	21	8.5	37	41	620x270x315
80TS1.5	80	1.5	2	400	3.5	27	0.45	9	42	0.7	14	8.5	37	41	620x270x315
50TS2.2	50	2.2	3	400	5.0	20	0.33	18	32	0.53	25	8.5	40	44	620x270x315
80TS2.2	80	2.2	3	400	5.0	36	0.6	11	55	0.92	18.5	8.5	40	44	620x270x315
50TS1.5(F)	50	1.5	2	400	3.5	15	0.25	15	30	0.5	21	8.5	39	43	690x270x315
80TS1.5(F)	80	1.5	2	400	3.5	27	0.45	9	42	0.7	14	8.5	39	43	690x270x315
50TS2.2(F)	50	2.2	3	400	5.0	20	0.33	18	32	0.53	25	8.5	42	46	690x270x315
80TS2.2(F)	80	2.2	3	400	5.0	36	0.6	11	55	0.92	18.5	8.5	42	46	690x270x315
50TS3.7	50	3.7	5	400	7.7	18	0.3	26	36	0.6	32	8.5	58	64	670x320x345
80TS3.7	80	3.7	5	400	7.7	35	0.58	18.5	60	1.0	29	8.5	58	64	670x320x345
100TS3.7	100	3.7	5	400	7.7	60	1.0	11.5	95	1.58	18	8.5	59	65	670x320x345
80TS5.5	80	5.5	7.5	400	11.4	45	0.75	22	72	1.2	35	8.5	66	72	710x320x345
100TS5.5	100	5.5	7.5	400	11.4	60	1.0	16	105	1.75	23	8.5	67	73	710x320x345
50TS3.7(F)	50	3.7	5	400	7.7	18	0.3	26	36	0.6	32	8.5	60	66	730x320x345
80TS3.7(F)	80	3.7	5	400	7.7	35	0.58	18.5	60	1.0	29	8.5	60	66	730x320x345
100TS3.7(F)	100	3.7	5	400	7.7	60	1.0	11.5	95	1.58	18	8.5	61	67	730x320x345
80TS5.5(F)	80	5.5	7.5	400	11.4	45	0.75	22	72	1.2	35	8.5	68	74	770x320x345
100TS5.5(F)	100	5.5	7.5	400	11.4	60	1.0	16	105	1.75	23	8.5	69	75	770x320x345
100TS7.5	100	7.5	10	400	15	60	1.0	26	88	1.47	41	11.5	108	120	894x394x455
150TS7.5	150	7.5	10	400	15	80	1.33	20.5	130	2.17	32	19.5	110	122	894x394x455
100TS11	100	11	15	400	22	60	1.0	32	86.4	1.44	48.5	11.5	123	135	954x394x455
150TS11	150	11	15	400	22	90	1.5	25	150	2.5	34	19.5	125	137	954x394x455

•TS…(F) – с поплавковым выключателем

Материал

№	Наименование детали	Материалы
01	Напорный патрубок	AISI304SS
02	Ручка	Резина и сталь
05a	Верхняя часть корпуса	AISI304SS
05b	Верхняя часть корпуса	AISI304SS
06	Корпус верхнего подшипника	AISI304SS
07	Корпус подшипника	AISI304SS
10	Крышка уплотнения	AISI304SS
11	Корпус электродвигателя	Нержавеющая сталь
12	Внешний корпус	AISI304SS
14	Рабочее колесо	AISI304SS
15	Диффузор	AISI304SS
25	Сетка	AISI304SS
27	Статор
28	Ротор	Вал: AISI420SS
31a	Подшипник	Шарикоподшипник
31b	Подшипник	Шарикоподшипник
32	Конденсатор	(Только для 1-фазных)**
33	Защита электродвигателя
34	Механическое уплотнение	Sic-Sic/ Углерод-Sic* (≤2.2кВт); Sic-Sic/Sic-Sic (≥3.7 кВт)
35	Масляное уплотнение
47	Кабель

Scroll

№	Наименование детали	Материалы
01	Напорный патрубок	AISI304SS
02	Ручка	Резина и сталь
05a	Верхняя часть корпуса	AISI304SS
05b	Верхняя часть корпуса	AISI304SS
06	Корпус верхнего подшипника	AISI304SS
07	Корпус подшипника	AISI304SS
10	Крышка уплотнения	AISI304SS
11	Корпус электродвигателя	Нержавеющая сталь
12	Внешний корпус	AISI304SS
14	Рабочее колесо	AISI304SS
15	Диффузор	AISI304SS
25	Сетка	AISI304SS
27	Статор
28	Ротор	Вал: AISI420SS
31a	Подшипник	Шарикоподшипник
31b	Подшипник	Шарикоподшипник
32	Конденсатор	(Только для 1-фазных)**
33	Защита электродвигателя
34	Механическое уплотнение	Sic-Sic/ Углерод-Sic* (≤2.2кВт); Sic-Sic/Sic-Sic (≥3.7 кВт)
35	Масляное уплотнение
47	Кабель

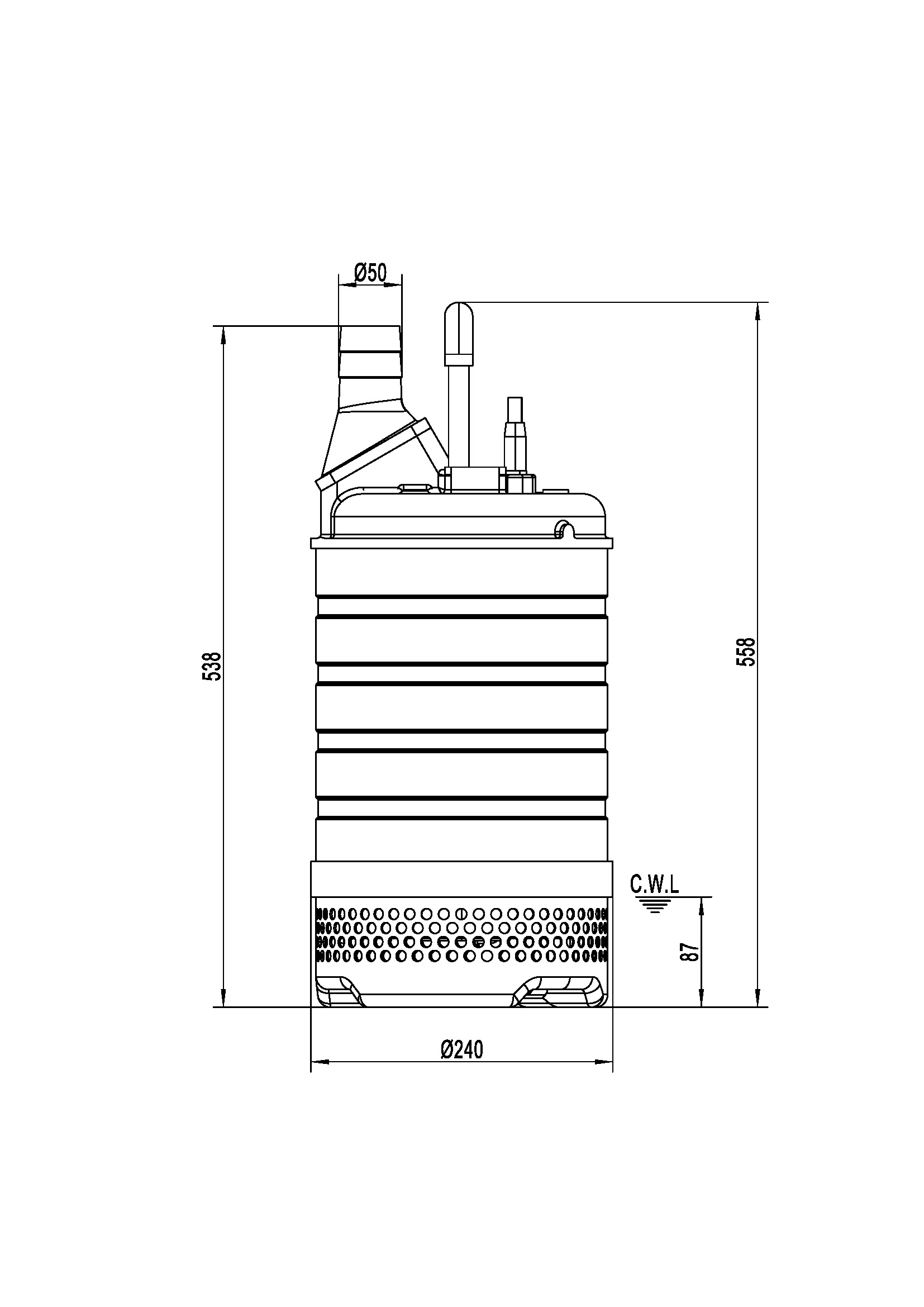

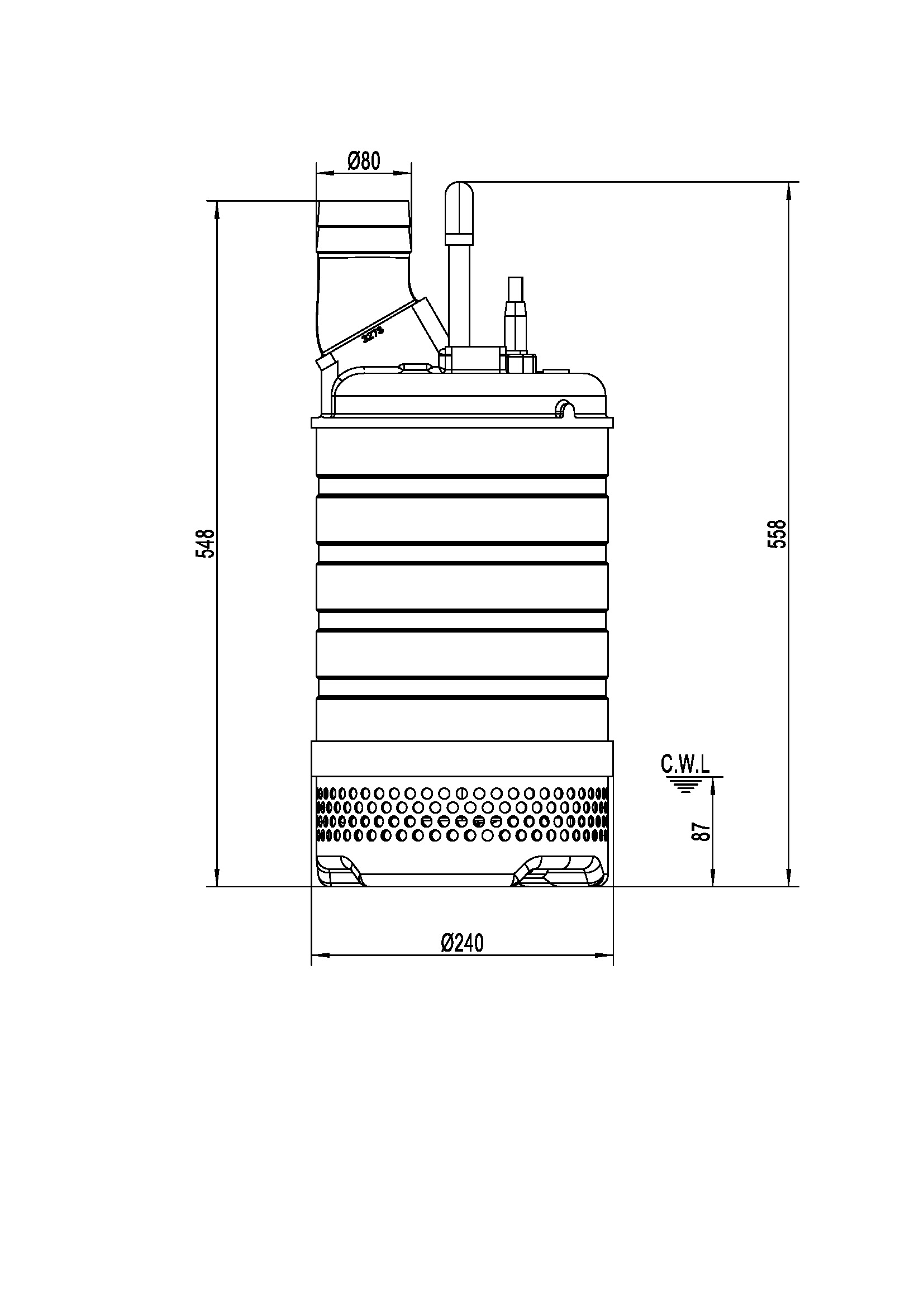

Размеры и вес

Модель	H	В	Ømax	W1
50TS1.5	563	540	240	87
80TS1.5	563	540	240	87
50TS2.2	613	590	240	87
80TS2.2	613	590	240	87
50TS1.5(F)	563	547	240	87
80TS1.5(F)	563	547	240	87
50TS2.2(F)	613	597	240	87
80TS2.2(F)	613	597	240	87
50TS3.7	515	591	300	76
80TS3.7	515	616	300	76
100TS3.7	555	656	300	76
80TS5.5	565	641	300	76
100TS5.5	605	681	300	76
50TS3.7(F)	515	591	300	76
80TS3.7(F)	555	631	300	76
100TS3.7(F)	565	641	300	76
80TS5.5(F)	565	666	300	76
100TS5.5(F)	605	706	300	76
100TS7.5	700	810	355	142
150TS7.5	700	810	355	142
100TS11	745	855	355	142
150TS11	745	855	355	142

В: Высота от низа насоса до выпуска
H: Высота от низа насоса до верха ручки
