TBH

Погружной горизонтальный шламовый насос TBH

Погружной горизонтальный шламовый насос для тяжелого режима работы по перекачке жидкостей с удельным весом до 1.3 и твердыми частицами размером до 95 мм. Горизонтальная конструкция позволяет надежно закрепить агрегат на дне резервуара и обеспечивает наилучшее охлаждения за счет погружения двигателя в рабочую жидкость. В сочетании с классом изоляции Н и встроенной термозащитой обеспечивается длительная безотказная работа электродвигателя насоса.

Насосы возможно агрегировать более мощными двигателями, для перекачки жидкостей с еще большим содержанием твердых включений (большим удельным весом).

Применение

Строительные площадки;
Карьеры;
Очистка отстойников, шламонакопителей и хвостохранилищ;
Перекачка бентонита;
Перекачка воды с содержанием шлама, песка и крупных абразивных частиц.

Специальное исполнение по запросу:

Другое напряжение;
Другая длина кабеля;
Более мощный электродвигатель (для всех моделей кроме 22 кВт);

Технические характеристики:

Производительность: до 235 м3/ч
Напор: до 28 метров
Мощность: от 4 кВт до 22 кВт
Электропитание: три фазы 380В ± 10%, 50Гц
Класс изоляции: H (180C)
Класс защиты: IP68
Длина кабеля: 10 м
Температура воды: до 60°С
Макс. глубина погружения: 15 м
Концентрация твердых включений: до 40% (для мелкодисперсных включений)

Модель 50Гц.	Выпускное отверстие	Мощность двигателя	Номин. ток	Номин. подача	Номин. напор	Макс. подача	Макс. напор	Свободный проход	Лист данных	Чертеж
	мм	кВт	А	м ³/ч	м	м ³/ч	м	мм

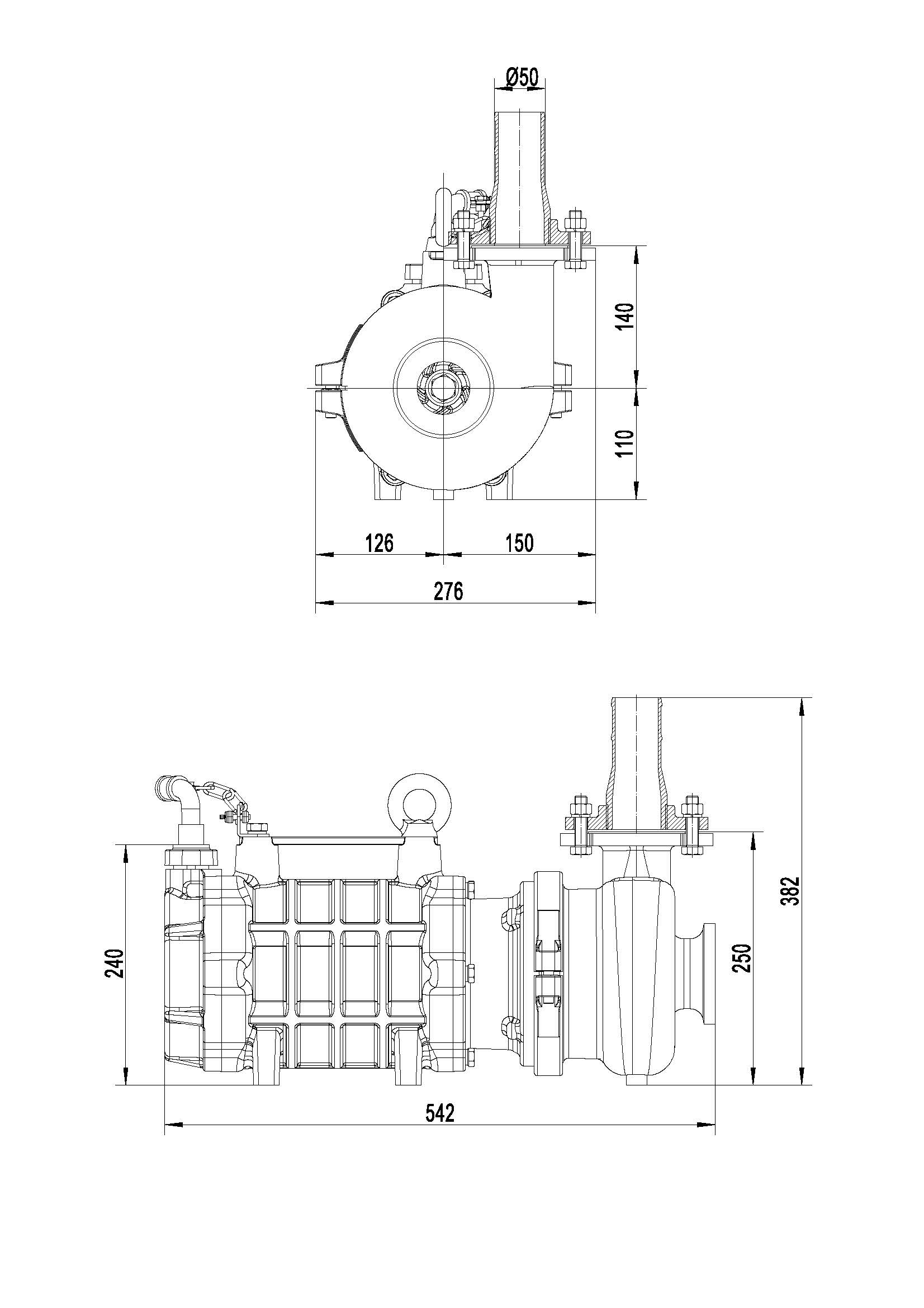

50TBH4	50	4	8.9	30	18	45	22	42	Посмотреть лист данных	Скачать чертеж
80TBH5.5	80	5.5	11.7	80	10	105	15	70	Посмотреть лист данных	Скачать чертеж

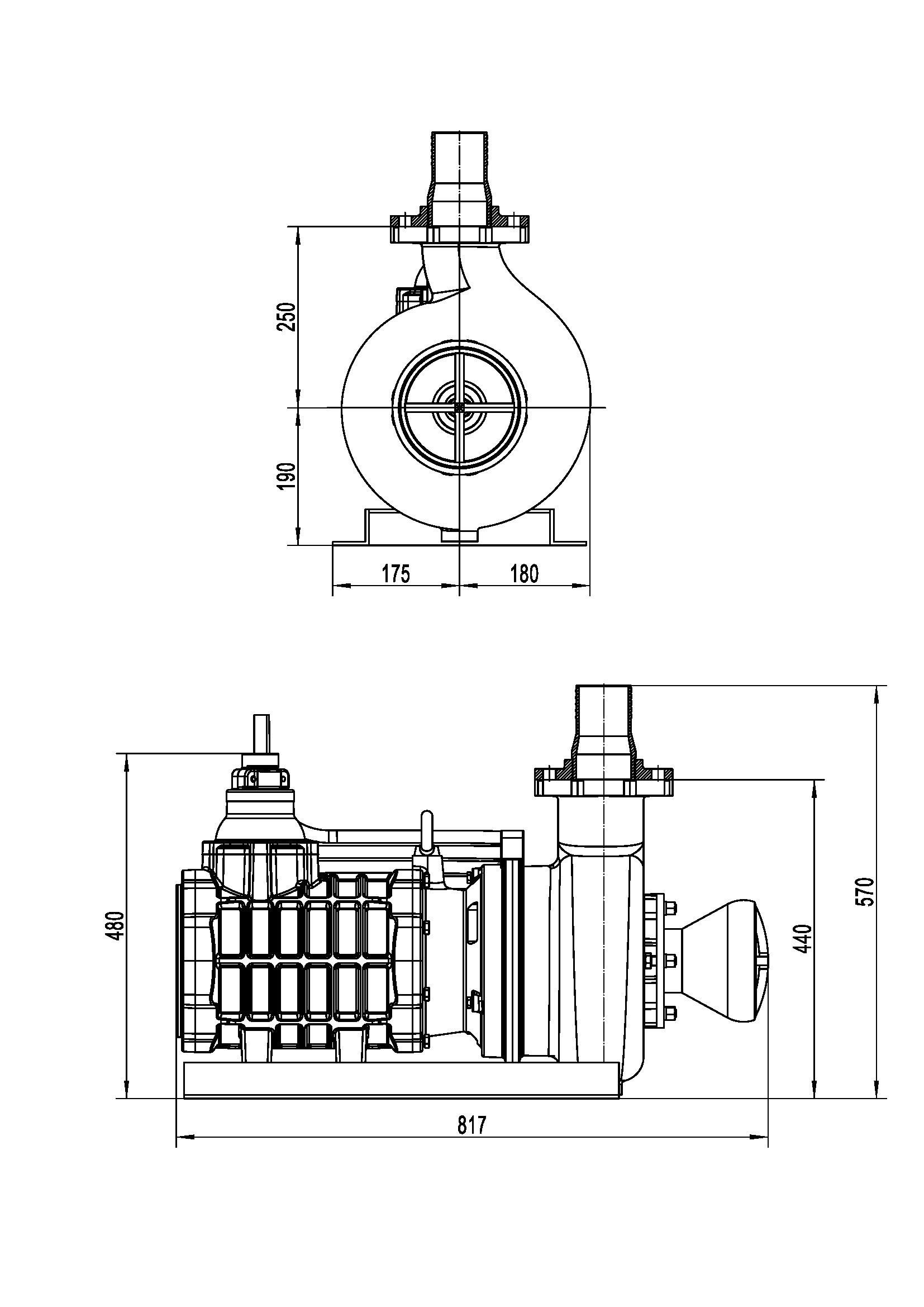

80TBH7.5	80	7.5	15.7	80	13	115	17	70	Посмотреть лист данных	Скачать чертеж
100TBH11	100	11	22	110	16	195	20	90	Посмотреть лист данных	Скачать чертеж

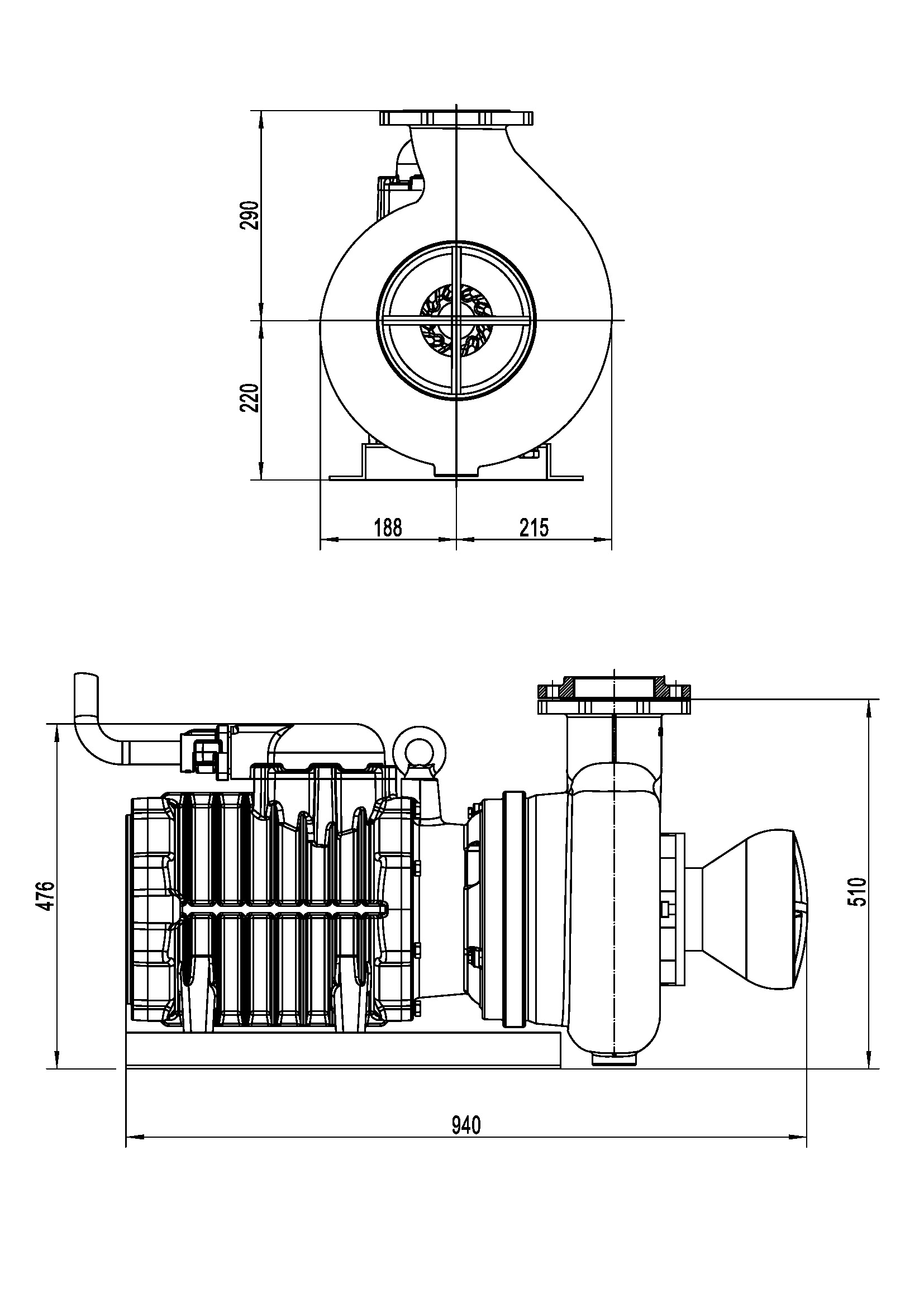

100TBH15	100	15	30.1	130	18	215	22	90	Посмотреть лист данных	Скачать чертеж

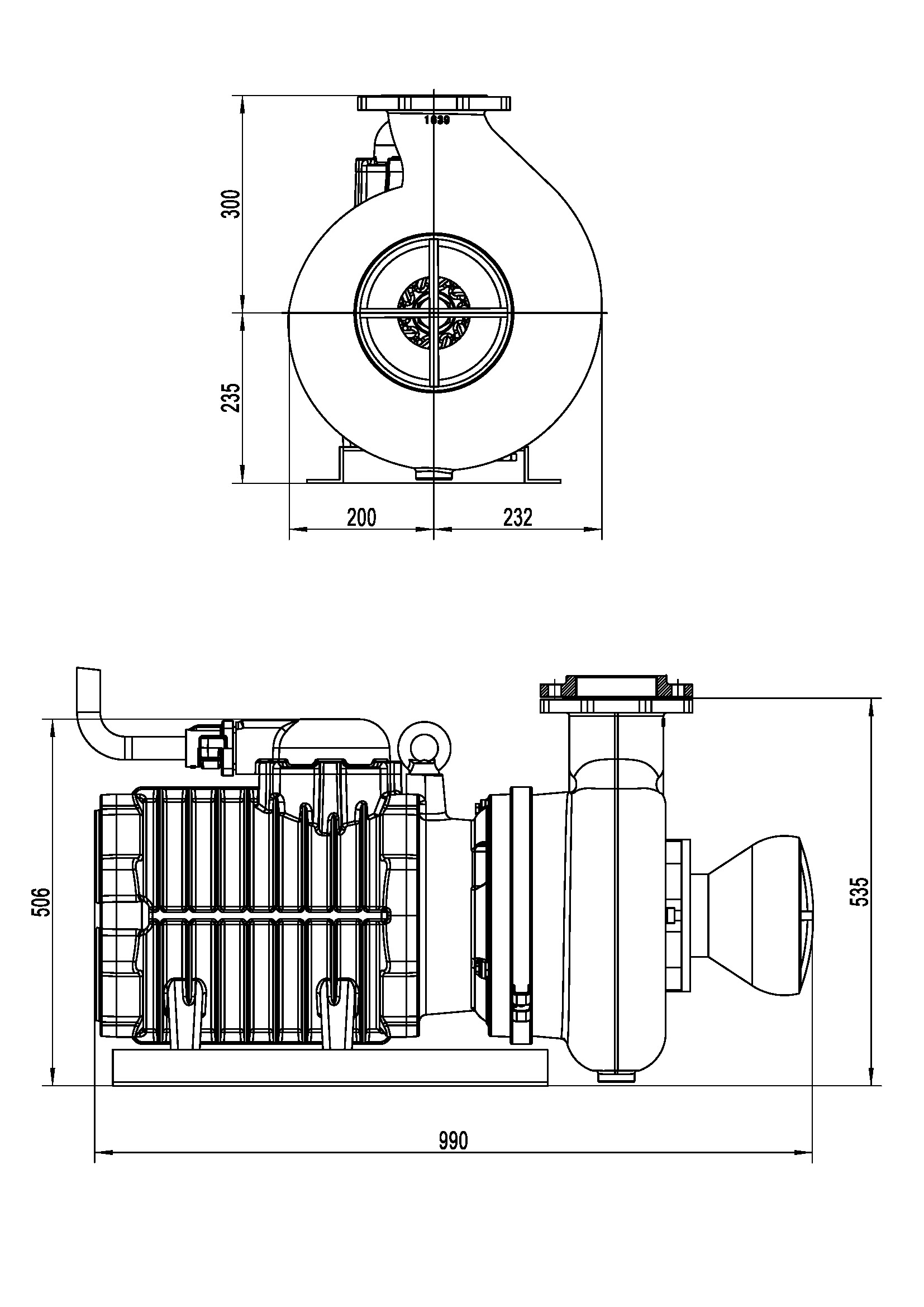

100TBH22	100	22	45	150	21	235	26	95	Посмотреть лист данных	Скачать чертеж

Модель 50Гц.	Выпускное отверстие	Мощность двигателя	Номин. ток	Номин. подача	Номин. напор	Макс. подача	Макс. напор	Свободный проход	Лист данных	Чертеж
	мм	кВт	А	м ³/ч	м	м ³/ч	м	мм
50TBH4	50	4	8.9	30	18	45	22	42	Посмотреть лист данных	Скачать чертеж
80TBH5.5	80	5.5	11.7	80	10	105	15	70	Посмотреть лист данных	Скачать чертеж
80TBH7.5	80	7.5	15.7	80	13	115	17	70	Посмотреть лист данных	Скачать чертеж
100TBH11	100	11	22	110	16	195	20	90	Посмотреть лист данных	Скачать чертеж
100TBH15	100	15	30.1	130	18	215	22	90	Посмотреть лист данных	Скачать чертеж
100TBH22	100	22	45	150	21	235	26	95	Посмотреть лист данных	Скачать чертеж

TBH

Применение

Специальное исполнение по запросу:

Технические характеристики:

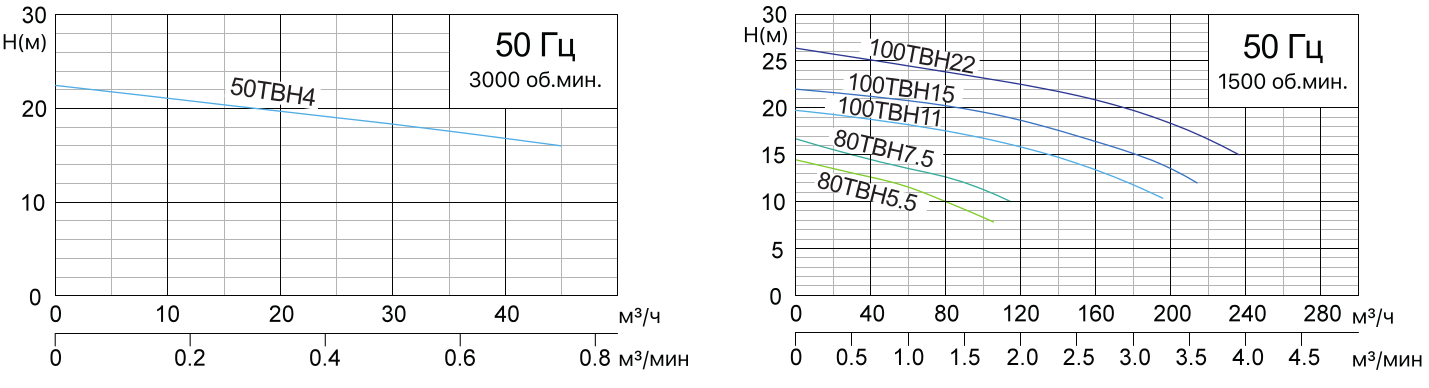

Рабочие характеристики
