TBZ HT

Погружной дренажный насос для перекачки теплых жидкостей TBZ HT

Серия дренажных насосов TBZ HT для перекачки теплых жидкойстей температурой до 70^оС, созданная на базе насосов серии TBZ. Увеличение температуры перекачиваемой жидкости достигается повышенным классом изоляции (Н) и использованием материалов стойкими к высоким температурам.

В конструкции также применяются улучшенные подшипники и смазочные материалы. Электродвигатели имеют необходимый запас, что обеспечивает стабильную непрерывную работу.

Применение

Очистка промышленных стоков
Металлургические производства
Ликвидация аварий

Специальное исполнение по запросу

Другое напряжение
Другая длина кабеля

Технические характеристики

Производительность до 150 м3/ч
Напор до 52 метров
Мощность от 1,5 кВт до 15 кВт
Электропитание: три фазы 400В ± 10%, 50Гц
Класс изоляции: Н
Класс защиты: IP68
Длина кабеля: 8 м
Температура воды: до 70°С
Макс. глубина погружения: 25 м

Запросить предложение

Рабочие характеристики

Модель (50HZ)	Выпуск	Мощность двигателя		Метод пуска	Номинальный расход	Номинальный напор	Максимальный расход	Максимальный напор	Свободный проход
	мм	кВт	л.с.	м³ /час	м	м³ /мин	м	м	мм
50TBZ1.5HT	50	1.5	2	Прямой пуск	15	14	26	20.5	8.5
80TBZ1.5HT	80	1.5	2	Прямой пуск	30	8	40	14.5	8.5
50TBZ2.2HT	50	2.2	3	Прямой пуск	18	20	33	26	8.5
80TBZ2.2HT	80	2.2	3	Прямой пуск	36	9	45	18.5	8.5
50TBZ3.7HT	50	3.7	5	Прямой пуск	12	27	33	31	8.5
80TBZ3.7HT	80	3.7	5	Прямой пуск	30	20	55	29	8.5
100TBZ3.7HT	100	3.7	5	Прямой пуск	60	11.5	90	18.5	8.5
80TBZ5.5HT	80	5.5	7.5	Прямой пуск	36	24	70	32	8.5
100TBZ5.5HT	100	5.5	7.5	Прямой пуск	60	15	100	21.5	8.5
100TBZ7.5HT	100	7.5	10	Прямой пуск	48	28	82	36	11.5
150TBZ7.5HT	150	7.5	10	Прямой пуск	90	14	122	29	19.5
100TBZ11HT	100	11	15	Прямой пуск	60	32	82	45	11.5
150TBZ11HT	150	11	15	Прямой пуск	102	21	145	31	19.5
100TBZ15HT	100	15	20	Прямой пуск	60	39	80	52	11.5
150TBZ15HT	150	15	20	Прямой пуск	100	28	150	37	19.5

Scroll

Модель (50HZ)	Выпуск	Мощность двигателя		Метод пуска	Номинальный расход	Номинальный напор	Максимальный расход	Максимальный напор	Свободный проход
	мм	кВт	л.с.	м³ /час	м	м³ /мин	м	м	мм
50TBZ1.5HT	50	1.5	2	Прямой пуск	15	14	26	20.5	8.5
80TBZ1.5HT	80	1.5	2	Прямой пуск	30	8	40	14.5	8.5
50TBZ2.2HT	50	2.2	3	Прямой пуск	18	20	33	26	8.5
80TBZ2.2HT	80	2.2	3	Прямой пуск	36	9	45	18.5	8.5
50TBZ3.7HT	50	3.7	5	Прямой пуск	12	27	33	31	8.5
80TBZ3.7HT	80	3.7	5	Прямой пуск	30	20	55	29	8.5
100TBZ3.7HT	100	3.7	5	Прямой пуск	60	11.5	90	18.5	8.5
80TBZ5.5HT	80	5.5	7.5	Прямой пуск	36	24	70	32	8.5
100TBZ5.5HT	100	5.5	7.5	Прямой пуск	60	15	100	21.5	8.5
100TBZ7.5HT	100	7.5	10	Прямой пуск	48	28	82	36	11.5
150TBZ7.5HT	150	7.5	10	Прямой пуск	90	14	122	29	19.5
100TBZ11HT	100	11	15	Прямой пуск	60	32	82	45	11.5
150TBZ11HT	150	11	15	Прямой пуск	102	21	145	31	19.5
100TBZ15HT	100	15	20	Прямой пуск	60	39	80	52	11.5
150TBZ15HT	150	15	20	Прямой пуск	100	28	150	37	19.5

Материал

Номер	Название детали	Материал
01	Напорный патрубок	Чугун
02	Ручка	Резина и сталь
03	Кабельный ввод
05	Верхняя часть корпуса	Чугун
11	Корпус двигателя	Чугун
13	Корпус насоса	Чугун
14	Рабочее колесо	Высокохромистый сплав
16	Всасывающая пластина	Ковкий чугун
25	Сетка	Сталь
27	Статор

Номер	Название детали	Материал
28	Ротор	Вал: AISI420SS
31a	Подшипник	Консистентная смазка для высоких температур
31b	Подшипник	Консистентная смазка для высоких температур
34	Механическое уплотнение	Sic-Sic/Карбон-Sic* (≤2.2кВт); Sic-Sic/Sic-Sic (≥3.7 кВт) Вторкаучук
35	Масляное уплотнение	NBR
37a,b,c	Уплотнительное кольцо	Вторкаучук
37a,b,c	Прокладка	Вторкаучук
47	Кабель	Неопреновый каучук
85	Смазочное вещество	Масло ISO VG46

*SiC - карбид кремния

Scroll

Номер	Название детали	Материал
01	Напорный патрубок	Чугун
02	Ручка	Резина и сталь
03	Кабельный ввод
05	Верхняя часть корпуса	Чугун
11	Корпус двигателя	Чугун
13	Корпус насоса	Чугун
14	Рабочее колесо	Высокохромистый сплав
16	Всасывающая пластина	Ковкий чугун
25	Сетка	Сталь
27	Статор

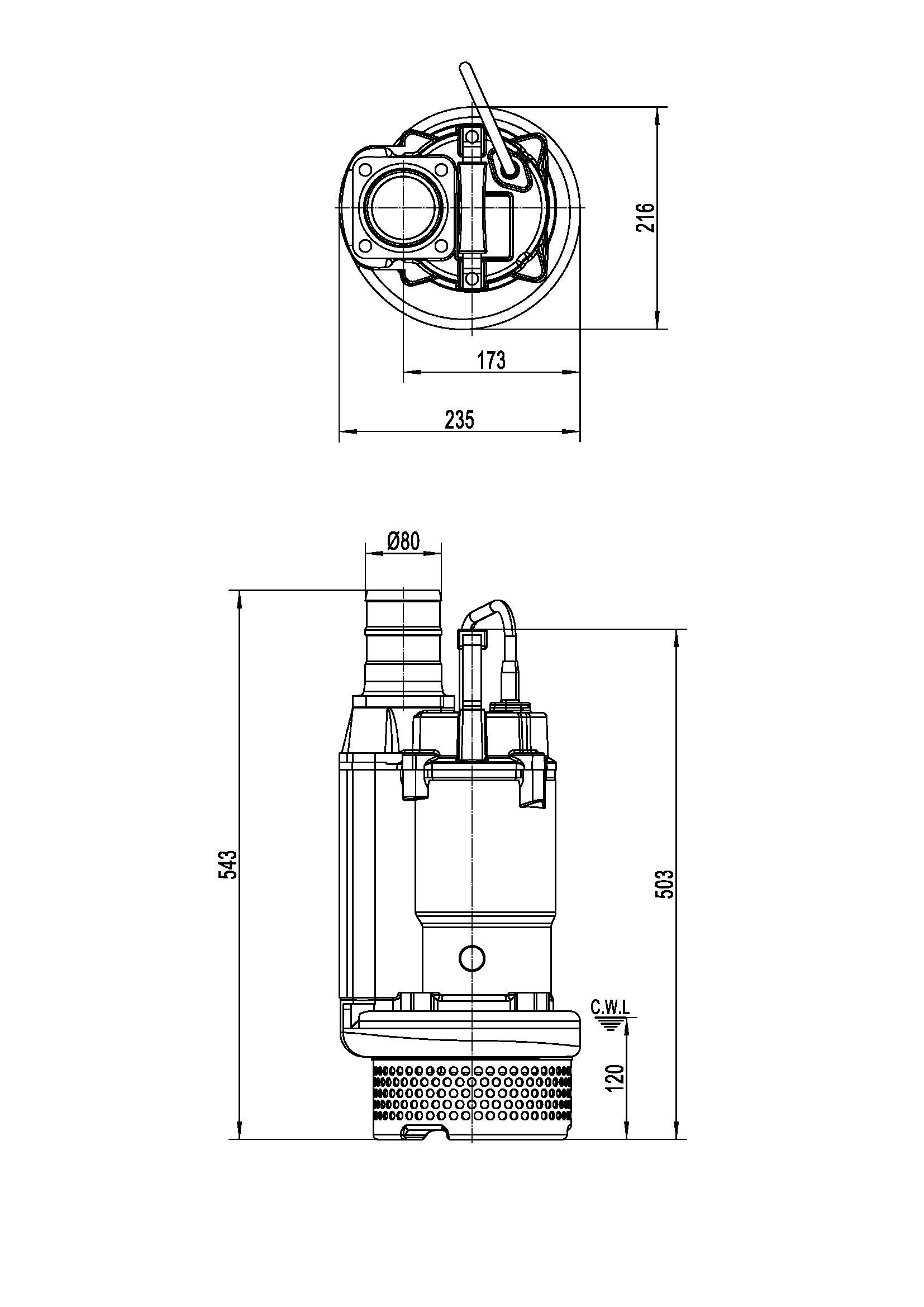

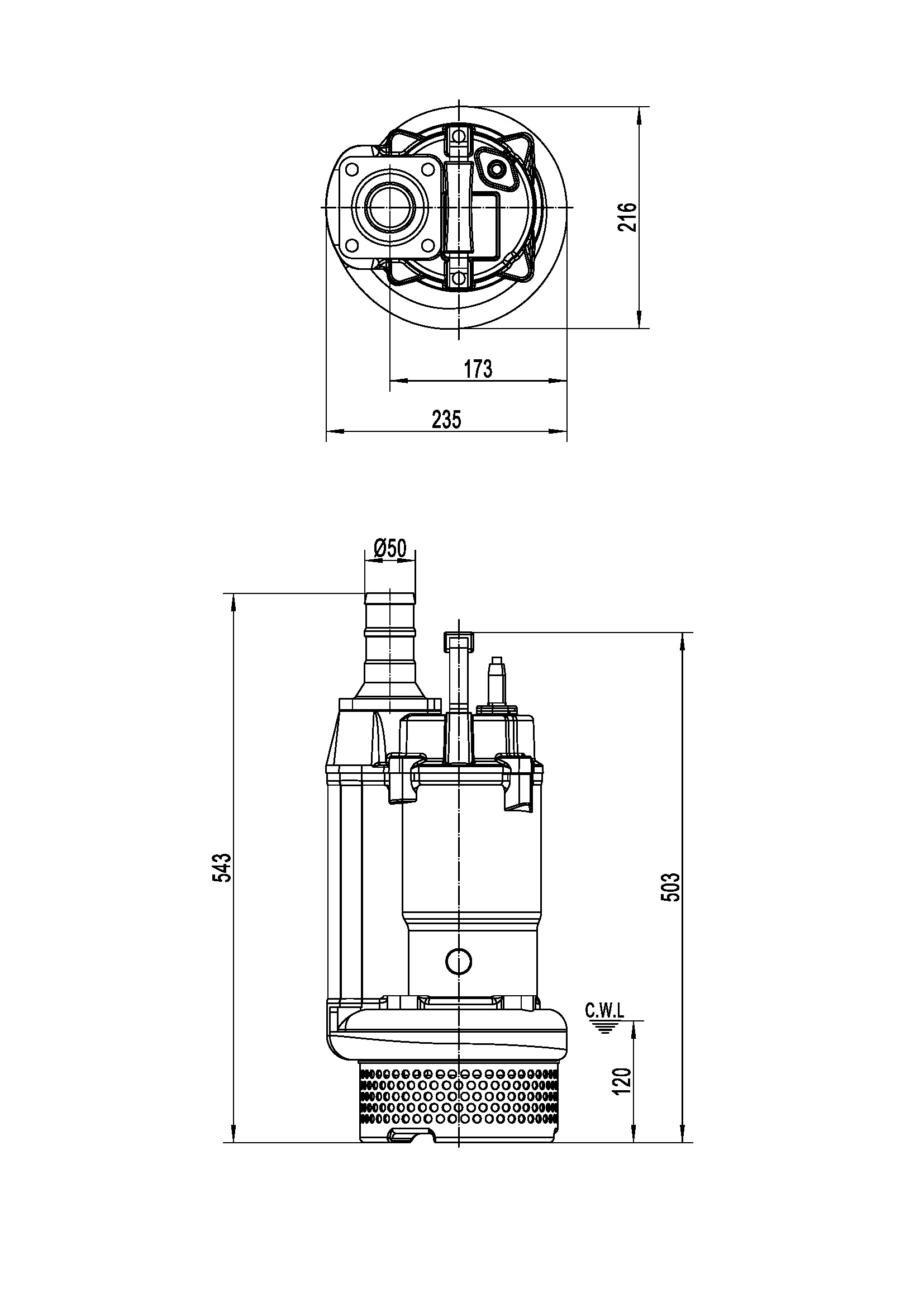

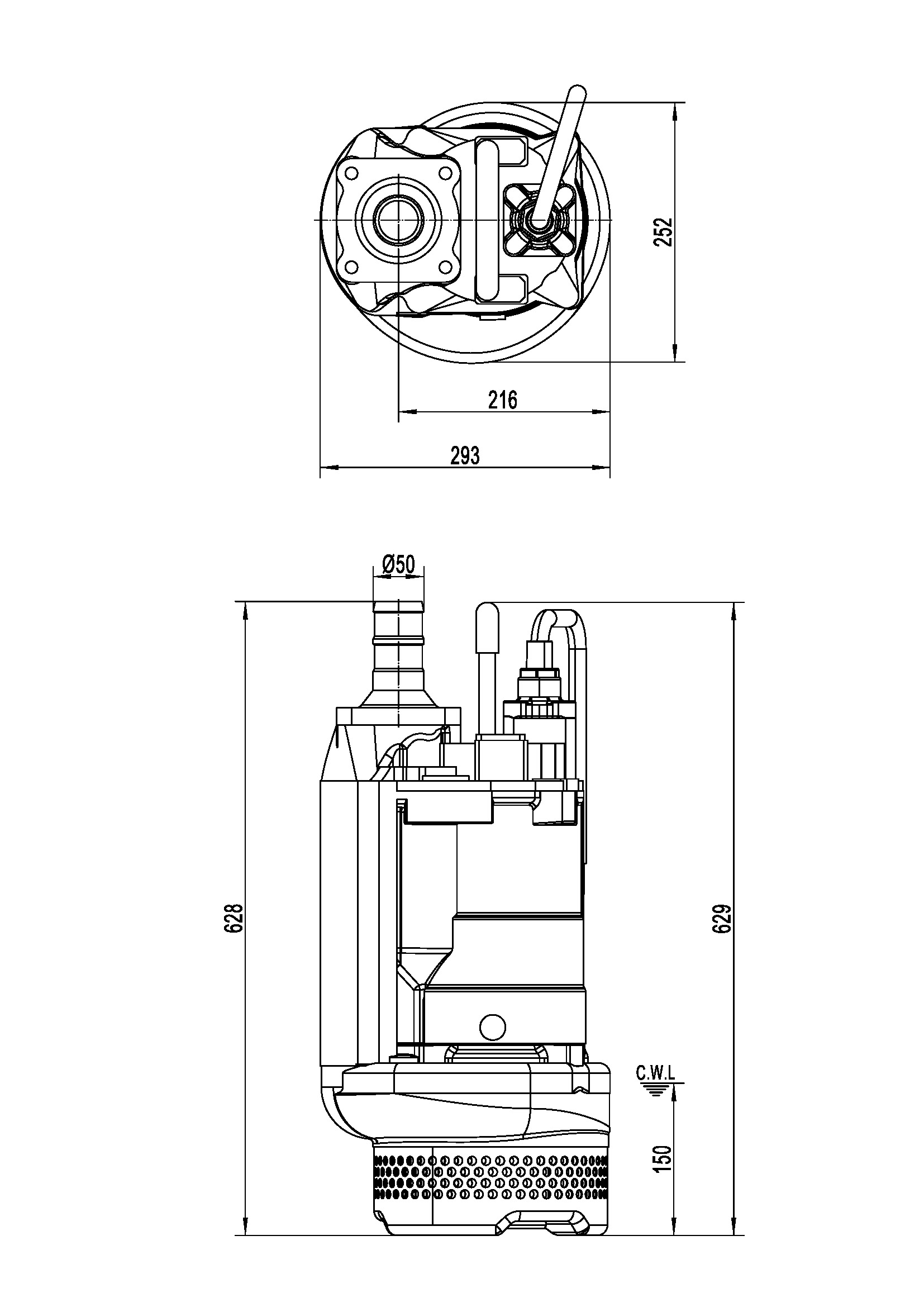

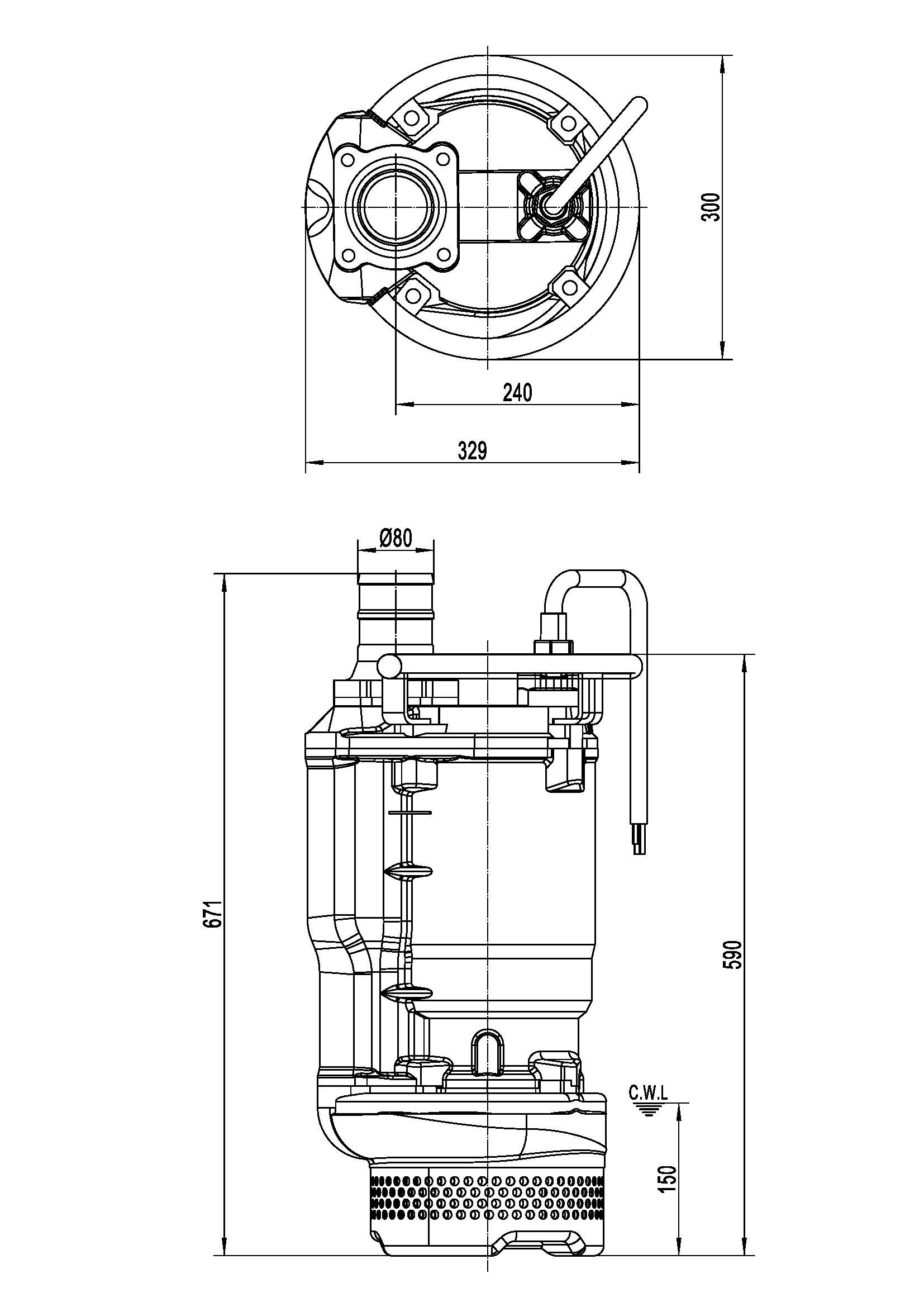

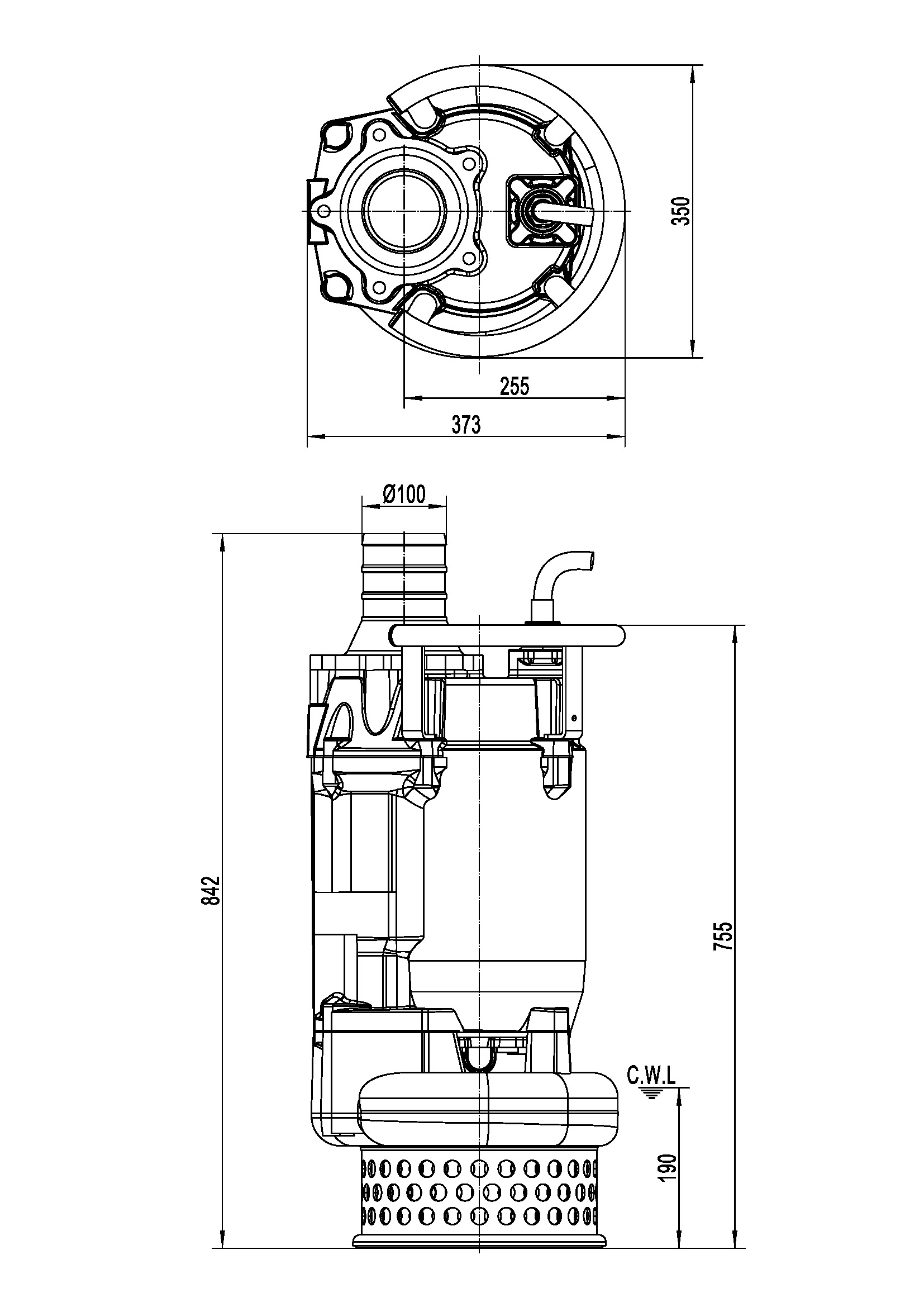

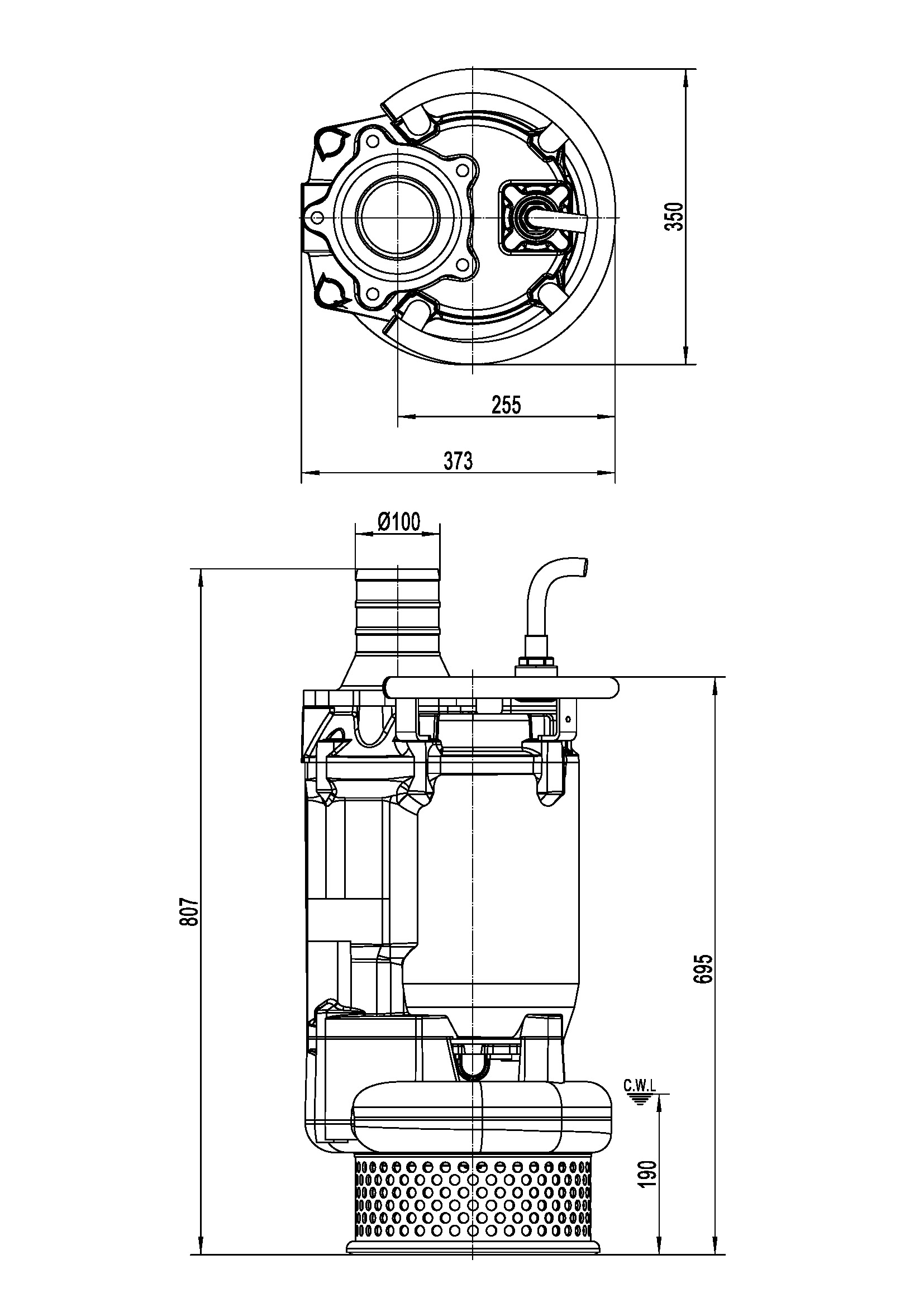

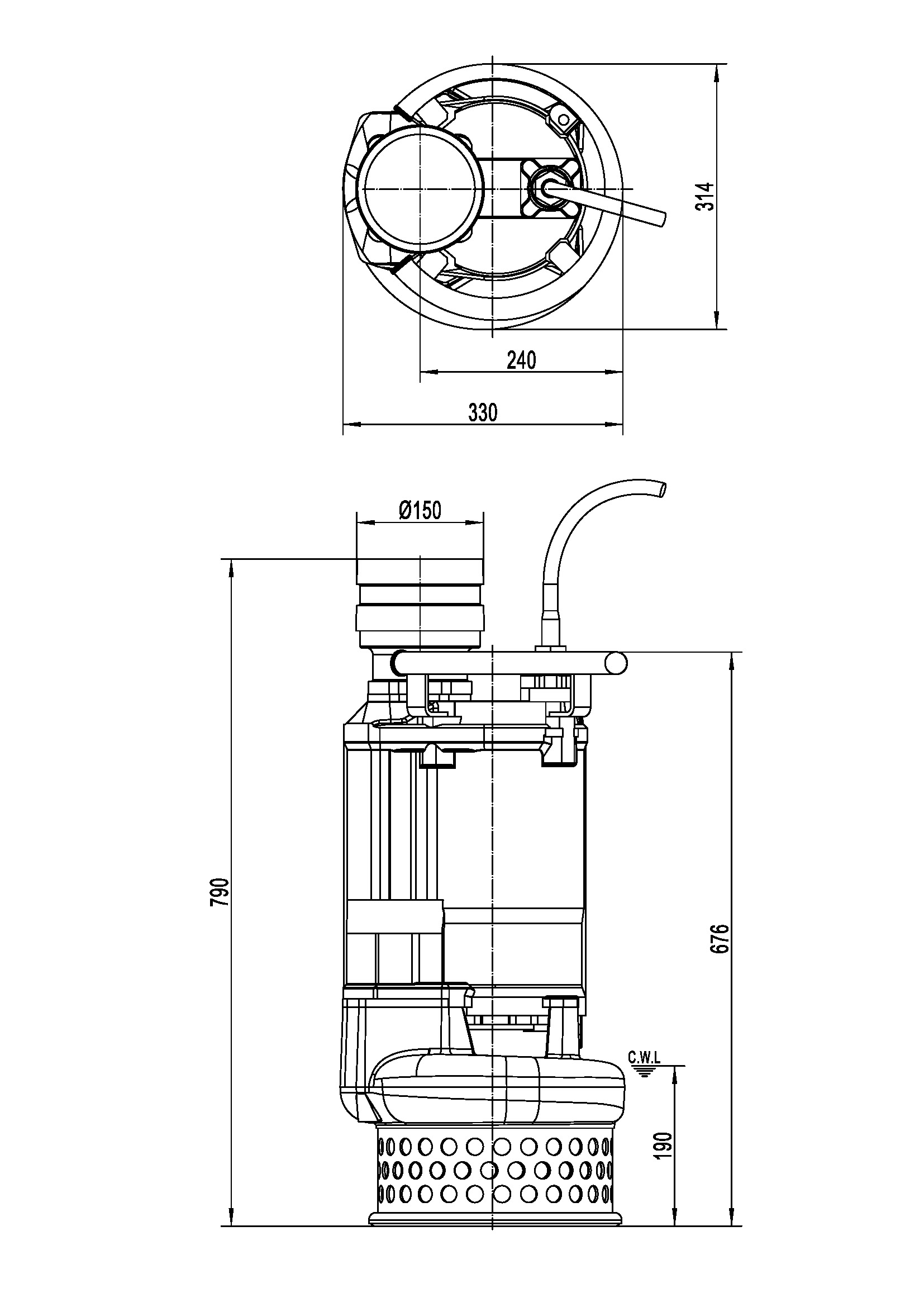

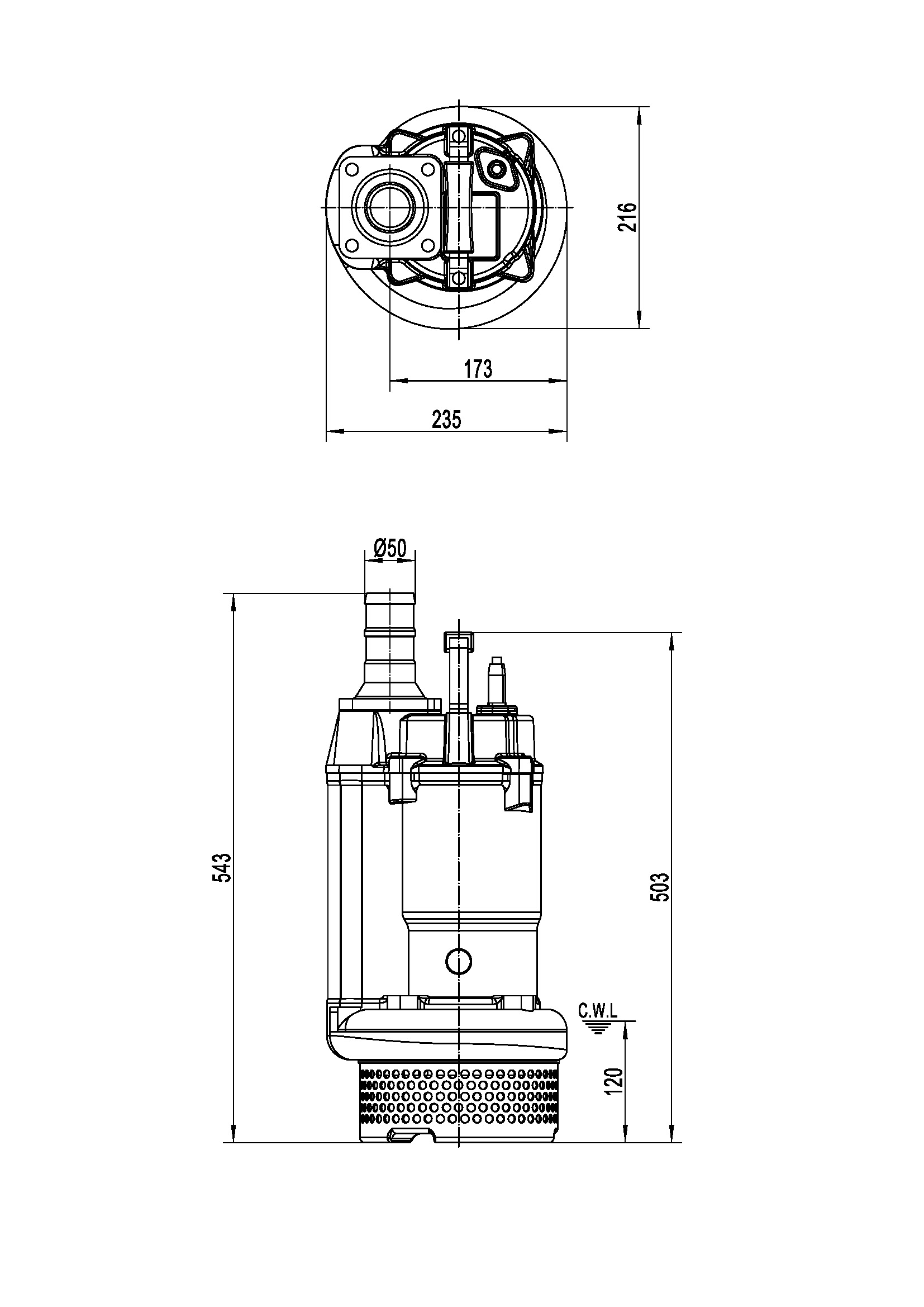

Размеры и вес

Модель (50HZ)	d	A	A1	В	D	H	W1	N.W	G.W	Размер упаковки
	мм	мм	мм	мм	мм	мм	мм	кг	кг	мм
50TBZ1.5HT	50	235	173	545	216	505	120	36	40	610x265x275
80TBZ1.5HT	80	235	173	545	216	505	120	36	40	610x265x275
50TBZ2.2HT	50	235	173	545	216	505	120	39	43	610x265x275
80TBZ2.2HT	80	235	173	545	216	505	120	39	43	610x265x275
50TBZ3.7HT	50	283	208	628	252	629	150	63	68	710x320x295
80TBZ3.7HT	80	283	208	628	252	629	150	63	68	710x320x295
100TBZ3.7HT	100	283	208	628	252	629	150	63	68	710x320x295
80TBZ5.5HT	80	283	208	671	300	590	150	77	84	750x350x335
100TBZ5.5HT	100	283	208	671	300	590	150	77	84	750x350x335
100TBZ7.5HT	100	330	240	764	314	676	190	106	116	835x365x385
150TBZ7.5HT	150	330	240	790	314	676	190	108	119	865x365x385
100TBZ11HT	100	373	255	807	350	695	190	136	148	855x415x435
150TBZ11HT	150	373	255	807	350	695	190	139	150	855x415x435
100TBZ15HT	100	373	255	842	350	755	190	144	158	905x415x435
150TBZ15HT	150	373	255	842	350	755	190	146	160	905x415x435

Scroll

Модель (50HZ)	d	A	A1	В	D	H	W1	N.W	G.W	Размер упаковки
	мм	мм	мм	мм	мм	мм	мм	кг	кг	мм
50TBZ1.5HT	50	235	173	545	216	505	120	36	40	610x265x275
80TBZ1.5HT	80	235	173	545	216	505	120	36	40	610x265x275
50TBZ2.2HT	50	235	173	545	216	505	120	39	43	610x265x275
80TBZ2.2HT	80	235	173	545	216	505	120	39	43	610x265x275
50TBZ3.7HT	50	283	208	628	252	629	150	63	68	710x320x295
80TBZ3.7HT	80	283	208	628	252	629	150	63	68	710x320x295
100TBZ3.7HT	100	283	208	628	252	629	150	63	68	710x320x295
80TBZ5.5HT	80	283	208	671	300	590	150	77	84	750x350x335
100TBZ5.5HT	100	283	208	671	300	590	150	77	84	750x350x335
100TBZ7.5HT	100	330	240	764	314	676	190	106	116	835x365x385
150TBZ7.5HT	150	330	240	790	314	676	190	108	119	865x365x385
100TBZ11HT	100	373	255	807	350	695	190	136	148	855x415x435
150TBZ11HT	150	373	255	807	350	695	190	139	150	855x415x435
100TBZ15HT	100	373	255	842	350	755	190	144	158	905x415x435
150TBZ15HT	150	373	255	842	350	755	190	146	160	905x415x435
