Переносной дренажный насос TSM

Solidpup серии TSM - компактные, эффективные и прочные 1-фазные погружные насосы, которые применяются для перекачки жидкостей с твердыми включениями и/или корродирующих жидкостей на строительных, промышленных и горнодобывающих объектах.

Корпус и другие части насоса, находящиеся в контакте с перекачиваемой жидкостью, могут быть выполнены из чугуна или нержавеющей стали (на выбор заказчика). В зависимости от сферы применения, рабочее колесо также может быть выполнено из высокохромистого сплава или нержавеющей стали.

Двигатель эффективно охлаждается благодаря рубашке охлаждения и верхнему выпуску. Двигатель оборудован встроенной термозащитой.

Применение

  • Промышленные предприятия
  • Шахты, карьеры, приямки
  • Очистные сооружения
  • Водоотлив

Специальное исполнение по запросу

  • Другое напряжение
  • Другая длина кабеля

Технические характеристики

  • Производиленость до 42м3/ч
  • Напор до 21 метров
  • Мощность от 0.25 кВт до 1.5 кВт
  • Электропитание: одна фаза 220В ± 10%, 50Гц
  • Класс изоляции: F
  • Класс защиты: IP68
  • Температура воды: до 40°С
  • Макс. глубина погружения: TSM 0,25-0,75 кВт: 10 м; TSM 1,5 кВт: 25 м
Запросить предложение

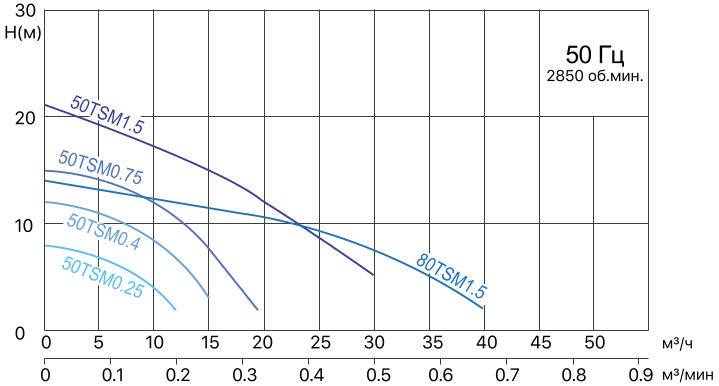

Рабочие характеристики

Модель (50Hz)ВыпускМощность двигателяНапряжениеНоминальная сила токаНоминальный расходНоминальный напорМаксимальный расходМаксимальный напорСвободный проходN.WG.WРазмер упаковки
  мм кВт л.с. V A м3/ч м3/мин м м3/ч м3/мин м мм кг кг мм
50TSM0.25(F) 50 0.25 0.35 220 2.0 6 0.1 7 12 0.2 8 6 14 15 385x225x250
50TSM0.4(F) 50 0.4 0.55 220 3.0 8 0.13 10 14.5 0.24 12 6 15 16 385x225x250
50TSM0.75(F) 50 0.75 1 220 5.0 10 0.17 12 19.5 0.32 15 6 17 18 405x225x250
50TSM1.5(F) 50 1.5 2 220 10 15 0.25 15 30 0.5 21 8.5 37 41 660x270x315
80TSM1.5(F) 80 1.5 2 220 10 27 0.45 9 42 0.7 14 8.5 37 41 660x270x315
Scroll
Модель (50Hz)ВыпускМощность двигателяНапряжениеНоминальная сила токаНоминальный расходНоминальный напорМаксимальный расходМаксимальный напорСвободный проходN.WG.WРазмер упаковки
  мм кВт л.с. V A м3/ч м3/мин м м3/ч м3/мин м мм кг кг мм
50TSM0.25(F) 50 0.25 0.35 220 2.0 6 0.1 7 12 0.2 8 6 14 15 385x225x250
50TSM0.4(F) 50 0.4 0.55 220 3.0 8 0.13 10 14.5 0.24 12 6 15 16 385x225x250
50TSM0.75(F) 50 0.75 1 220 5.0 10 0.17 12 19.5 0.32 15 6 17 18 405x225x250
50TSM1.5(F) 50 1.5 2 220 10 15 0.25 15 30 0.5 21 8.5 37 41 660x270x315
80TSM1.5(F) 80 1.5 2 220 10 27 0.45 9 42 0.7 14 8.5 37 41 660x270x315

Материал

НомерНазвание детали 0.25-0.75kWМатериал
01a Шланговая муфта АБС-пластик
01b Шланговая муфта PA66
02 Ручка Резина и A|S|304SS
05* Верхняя часть корпуса Чугун
06 Корпус верхн. подшипника Литье алюминия под давлением
07* Корпус подшипника Чугун
10* Корпус уплотнения Чугун
11 Корпус двигателя A|S|304SS
12 Корпус насоса A|S|304SS
14* Рабочее колесо Вязкий чугун
15* Дифузор Вязкий чугун
25 Основание A|S|304SS
27 Статор
28 Ротор A|S|420SS
31a Подшипник Шарикоподшипник
31b Подшипник Шарикоподшипник
32 Конденсатор
33 Защита двигателя
34 Механическое уплотнение керам.-карбид кремн./углерод-керам
35 Масляное уплотнение
37 Прокладка NBR(нитроловый каучук)
47 Кабель H07RN-F
НомерНазвание детали 1.5kWМатериал
01* Шланговая муфта Чугун
02* Ручка Резина и сталь
05a* Верхняя часть корпуса Чугун
05b* Верхняя часть корпуса Чугун
06 Корпус верхн. подшипника Чугун
07* Корпус подшипника Чугун
10* Корпус уплотнения Чугун
11 Корпус двигателя Нержавеющая сталь
12 Корпус насоса A|S|304SS
14* Рабочее колесо Высокохромистый сплав
15* Диффузор Вязкий чугун
25* Основание Сталь
27 Статор
28 Ротор A|S|420SS
31a Подшипник Шарикоподшипник
31b Подшипник Шарикоподшипник
32 Конденсатор
33 Защита двигателя
34 Механическое уплотнение Sic-Sic/Углерод-Sic**
35 Масляное уплотнение
47 Кабель H07RN-F
Scroll
НомерНазвание детали 0.25-0.75kWМатериал
01a Шланговая муфта АБС-пластик
01b Шланговая муфта PA66
02 Ручка Резина и A|S|304SS
05* Верхняя часть корпуса Чугун
06 Корпус верхн. подшипника Литье алюминия под давлением
07* Корпус подшипника Чугун
10* Корпус уплотнения Чугун
11 Корпус двигателя A|S|304SS
12 Корпус насоса A|S|304SS
14* Рабочее колесо Вязкий чугун
15* Дифузор Вязкий чугун
25 Основание A|S|304SS
27 Статор
28 Ротор A|S|420SS
31a Подшипник Шарикоподшипник
31b Подшипник Шарикоподшипник
32 Конденсатор
33 Защита двигателя
34 Механическое уплотнение керам.-карбид кремн./углерод-керам
35 Масляное уплотнение
37 Прокладка NBR(нитроловый каучук)
47 Кабель H07RN-F

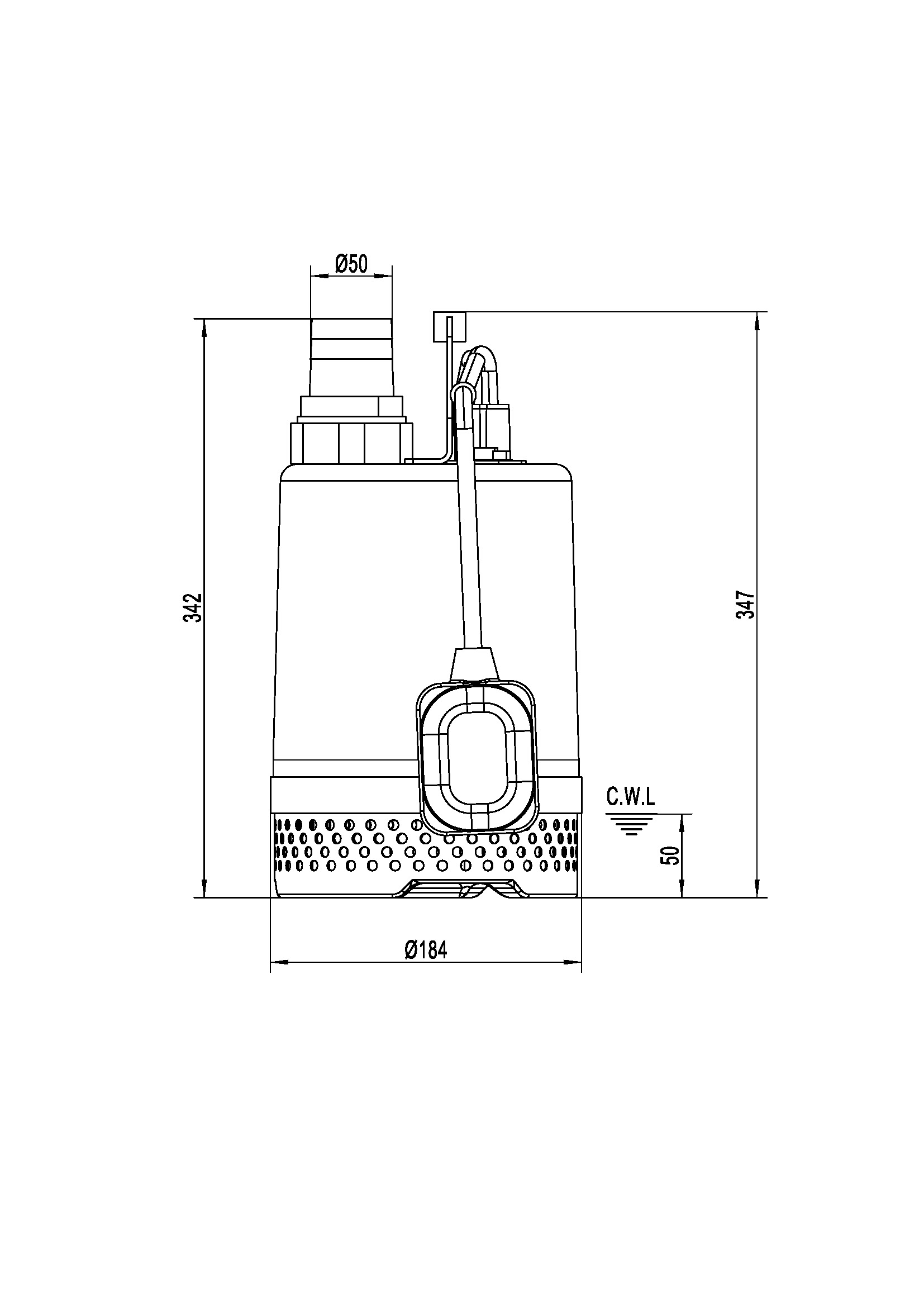

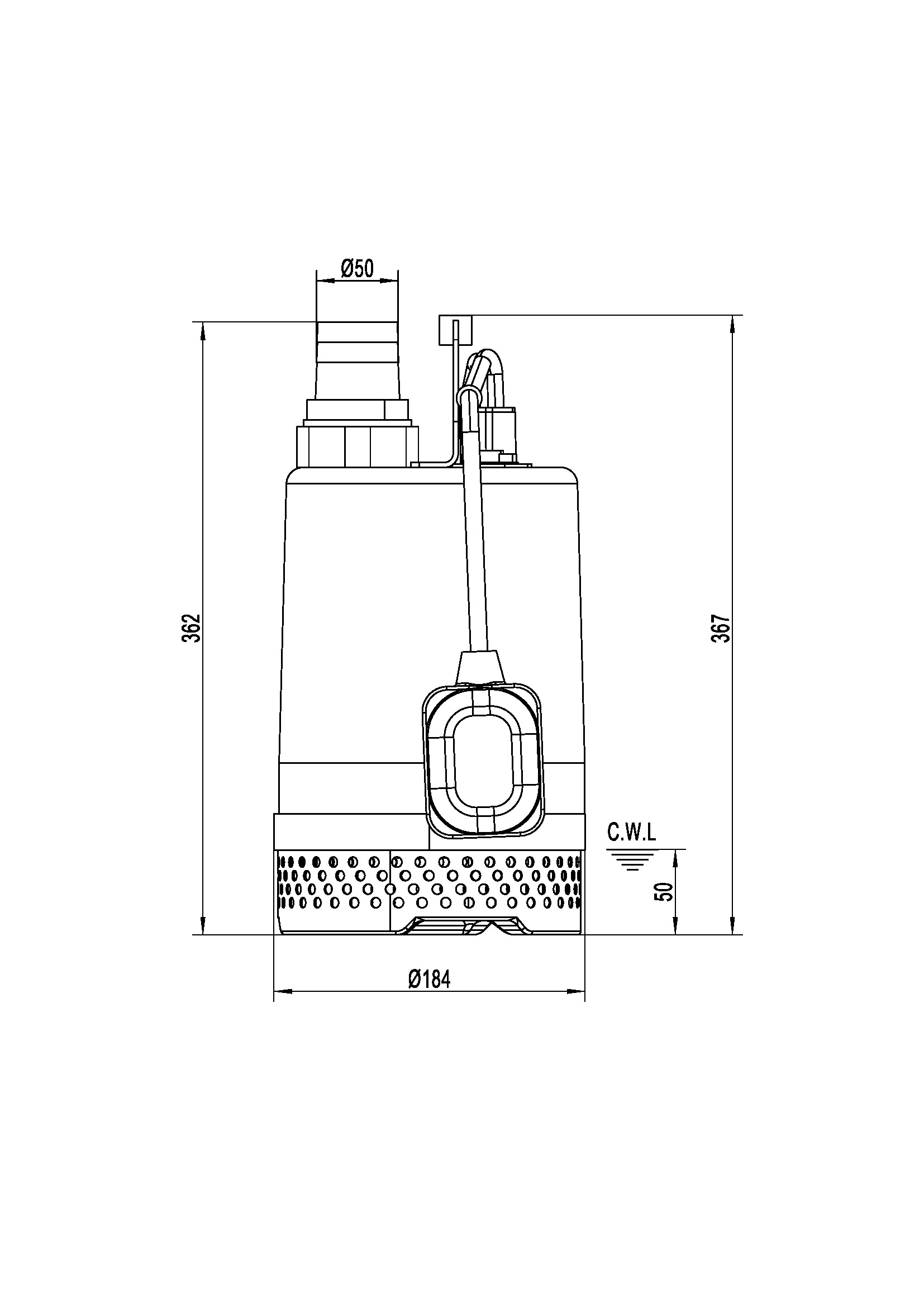

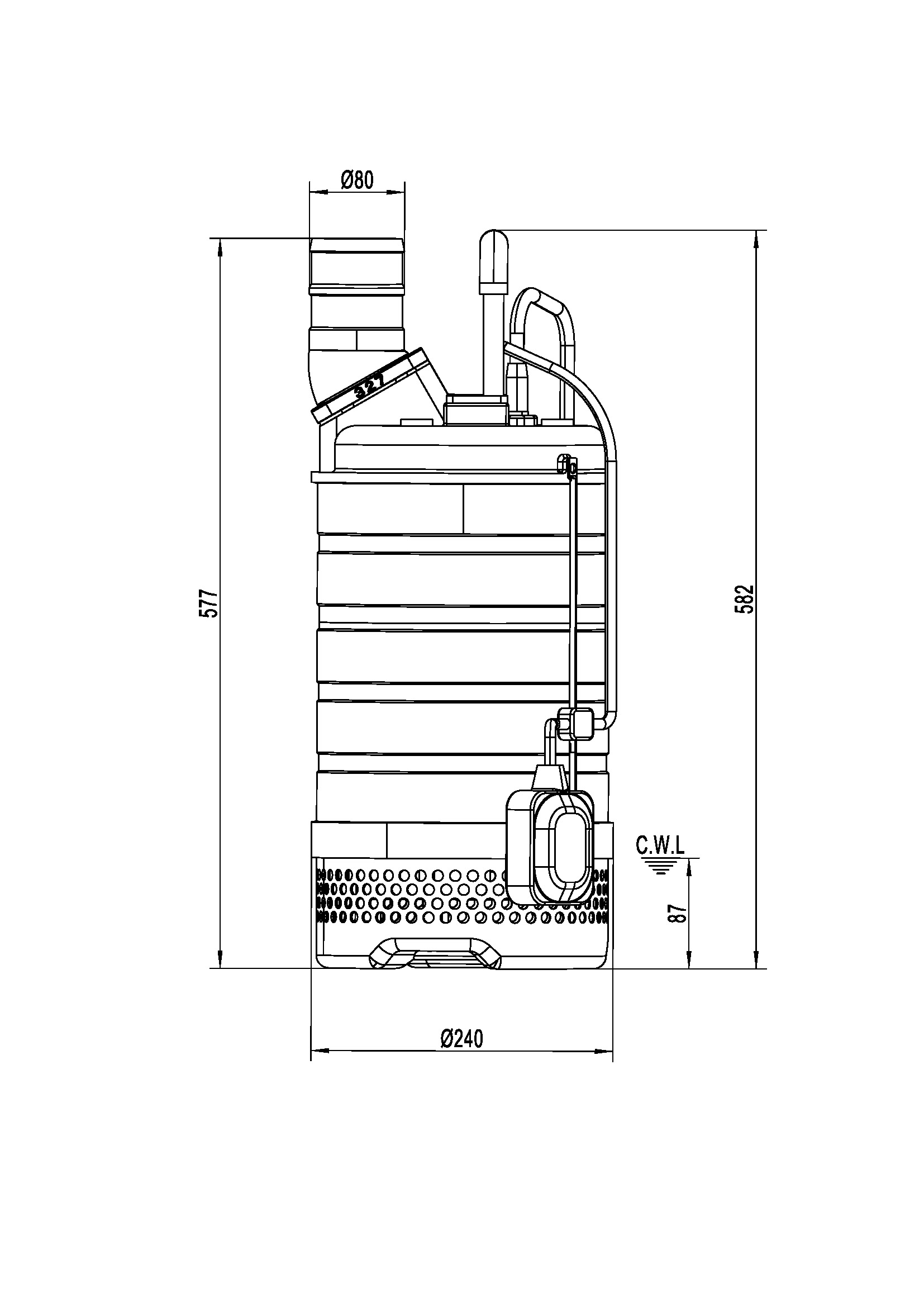

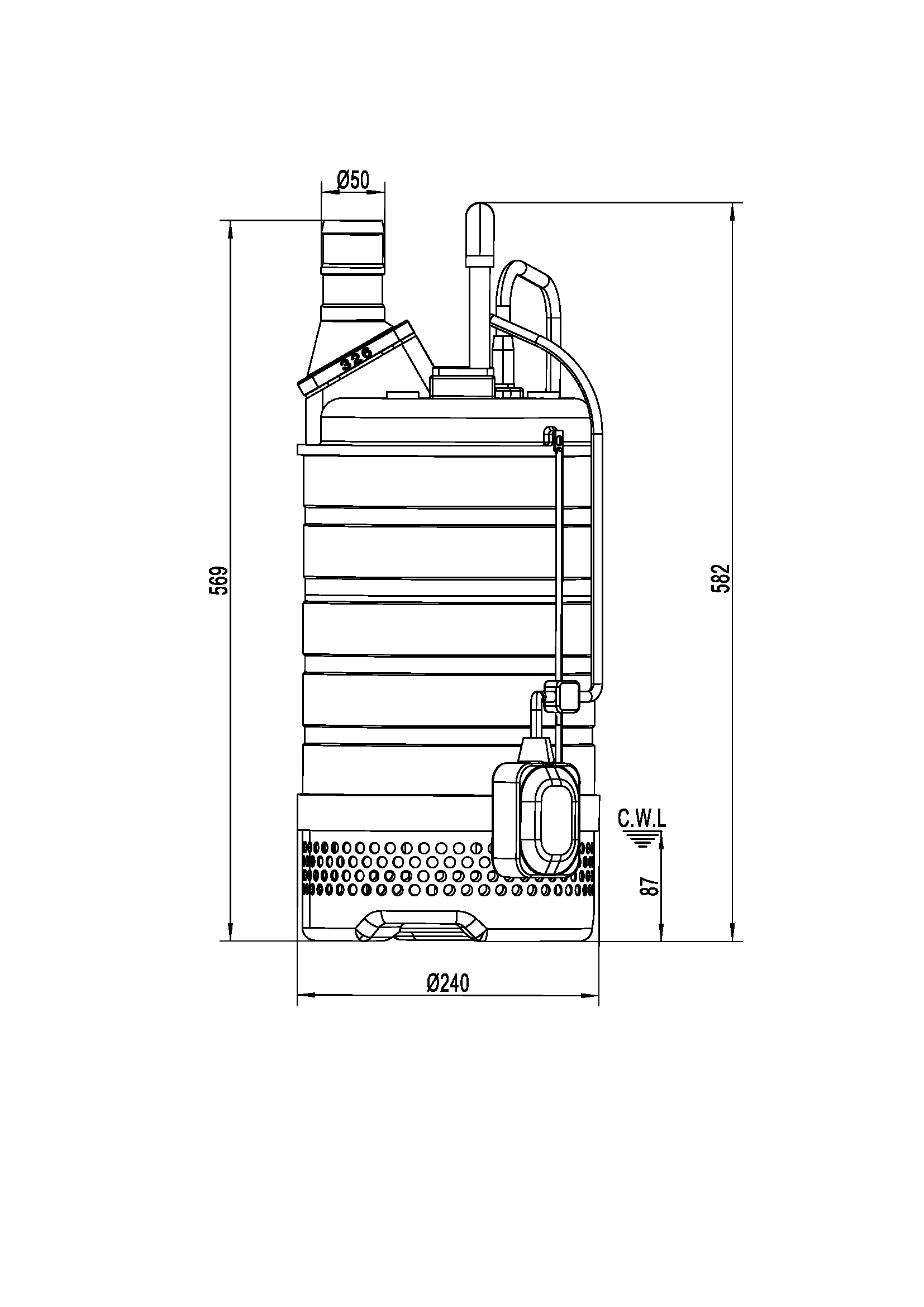

Размеры и вес

МодельHBØmaxW1
50TSM0.25(F) 345 342 184 50
50TSM0.4(F) 345 342 184 50
50TSM0.75(F) 365 362 184 50
50TSM1.5(F) 582 560 240 87
80TSM1.5(F) 582 567 240 87
Scroll
МодельHBØmaxW1
50TSM0.25(F) 345 342 184 50
50TSM0.4(F) 345 342 184 50
50TSM0.75(F) 365 362 184 50
50TSM1.5(F) 582 560 240 87
80TSM1.5(F) 582 567 240 87
