TSA

Малый дренажный насос TSA

Серия насосов TSA — это малые дренажные насосы облегченной конструкции. Диаметр насосов позволяет использовать их в колодцах или скважинах диаметров 8 дюймов. Детали насоса выполнены из износостойкой резины и чугуна с шаровидным графитом.

Перекачиваемая жидкость образует водяную рубашку, что обеспечивает отличное охлаждение электродвигателя, и позволяет насосу непрерывно работать даже при низком уровне воды. Большой зазор между полуоткрытым рабочим колесом и всасывающей пластиной препятствует блокировке рабочего колеса песком или грязью. Напорный патрубок может быть установлен как вертикально, так и под наклоном.

Применение

  • Строительство зданий и сооружений, строительные площадки, подвальные помещения, котлованы и т.п.
  • Перекачиваемая жидкость: дождевая вода, подземная вода, вода содержащая песок.

Специальное исполнение по запросу

  • Другое напряжение

Технические характеристики

  • Температура воды: до 40°С
  • PH: 6.5 – 8.5
  • Электропитание: одна фаза 230В ± 10%, 50Гц
  • Класс изоляции: F
  • Класс защиты: IP68
  • Длина кабеля: 8 м
  • Макс. глубина погружения: 10 м

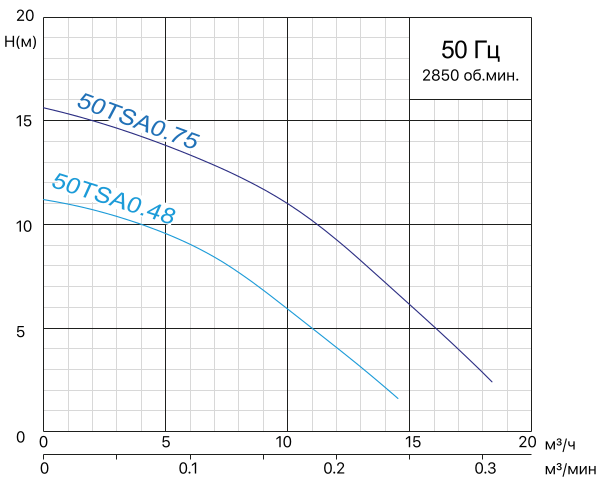

Рабочие характеристики

Модель (50Hz)ВыпускМощность двигателяНапряжениеНоминальная сила токаНоминальный расходНоминальный напорМаксимальный расходМаксимальный напорСвободный проход
  мм кВт л.с. В A м3/ч м3/мин м м3/ч м3/мин м мм
50TSA0.48 50 0.48 0.65 230 3.0 7 0.12 8 13.5 0.23 11.5 6
50TSA0.75 50 0.75 1 230 5.0 10 0.17 11 18 0.3 15 6
Scroll
Модель (50Hz)ВыпускМощность двигателяНапряжениеНоминальная сила токаНоминальный расходНоминальный напорМаксимальный расходМаксимальный напорСвободный проход
  мм кВт л.с. В A м3/ч м3/мин м м3/ч м3/мин м мм
50TSA0.48 50 0.48 0.65 230 3.0 7 0.12 8 13.5 0.23 11.5 6
50TSA0.75 50 0.75 1 230 5.0 10 0.17 11 18 0.3 15 6

Материал

НомерНазвание деталиМатериал
01 Напорный патрубок Алюминий
02 Ручка Резина и сталь
05 Верхняя часть корпуса Алюминий
06 Корпус верхн. подшипника Чугун
10 Корпус уплотнения Алюминий
11 Корпус двигателя Алюминий
13 Корпус насоса Сталь
14 Рабочее колесо Ковкий чугун
15 Диффузор NBR
16a Пластина NBR и Сталь
16b Всасывающая пластина NBR и Сталь
21a Подъемник масла NBR
21b Грязестемник ПВД
25 Всасывающий фильтр Сталь
НомерНазвание деталиМатериал
27 Статор
28 Ротор Вал: AISI420SS
31a Подшипник Шарикоподшипник
31b Подшипник Шарикоподшипник
32 Конденсатор
33 Защита двигателя
34 Механическое уплотнение керам.-карбид кремн./графит-керам.
47 КабельКабель H07RN-F
Scroll
НомерНазвание деталиМатериал
01 Напорный патрубок Алюминий
02 Ручка Резина и сталь
05 Верхняя часть корпуса Алюминий
06 Корпус верхн. подшипника Чугун
10 Корпус уплотнения Алюминий
11 Корпус двигателя Алюминий
13 Корпус насоса Сталь
14 Рабочее колесо Ковкий чугун
15 Диффузор NBR
16a Пластина NBR и Сталь
16b Всасывающая пластина NBR и Сталь
21a Подъемник масла NBR
21b Грязестемник ПВД
25 Всасывающий фильтр Сталь

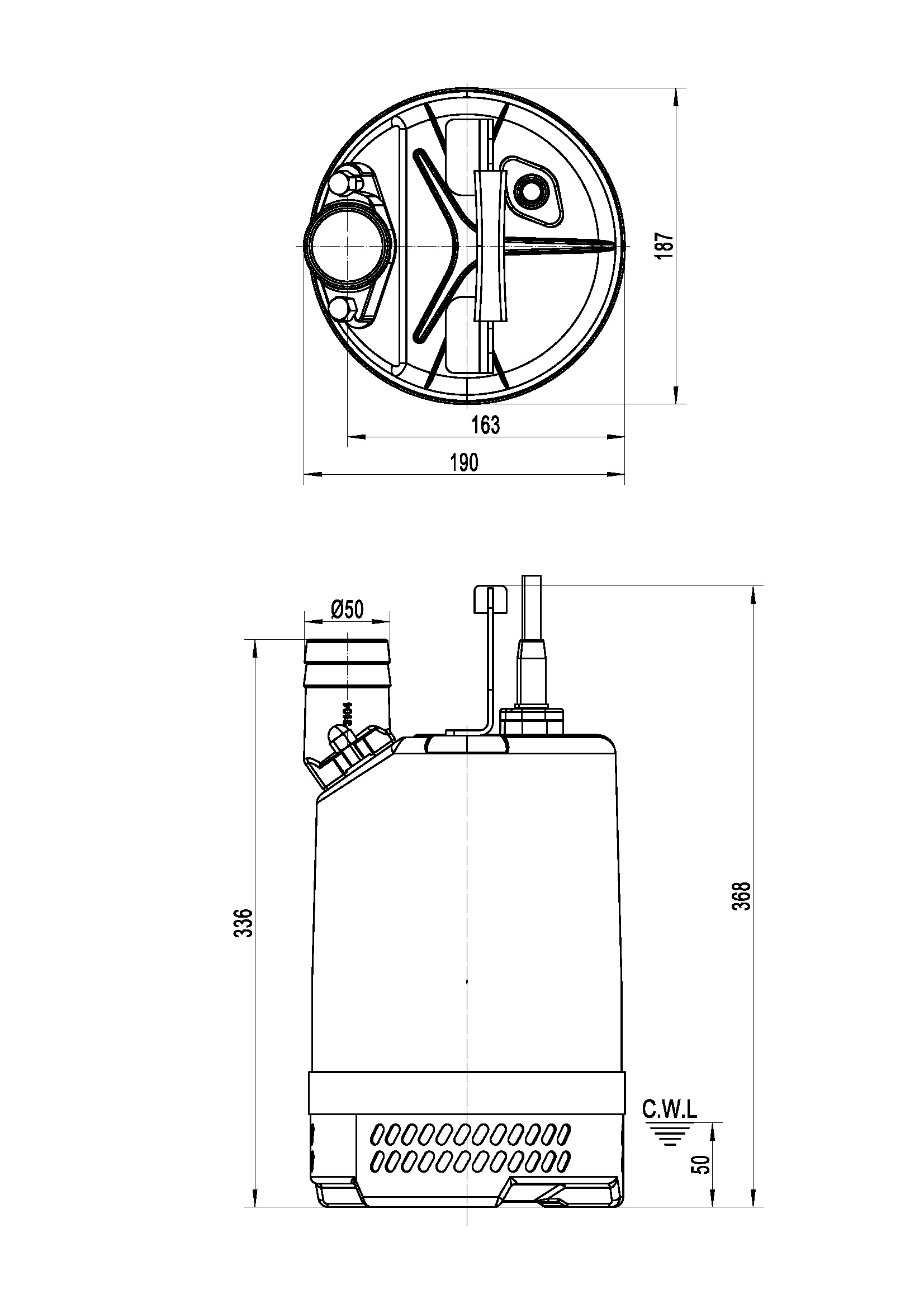

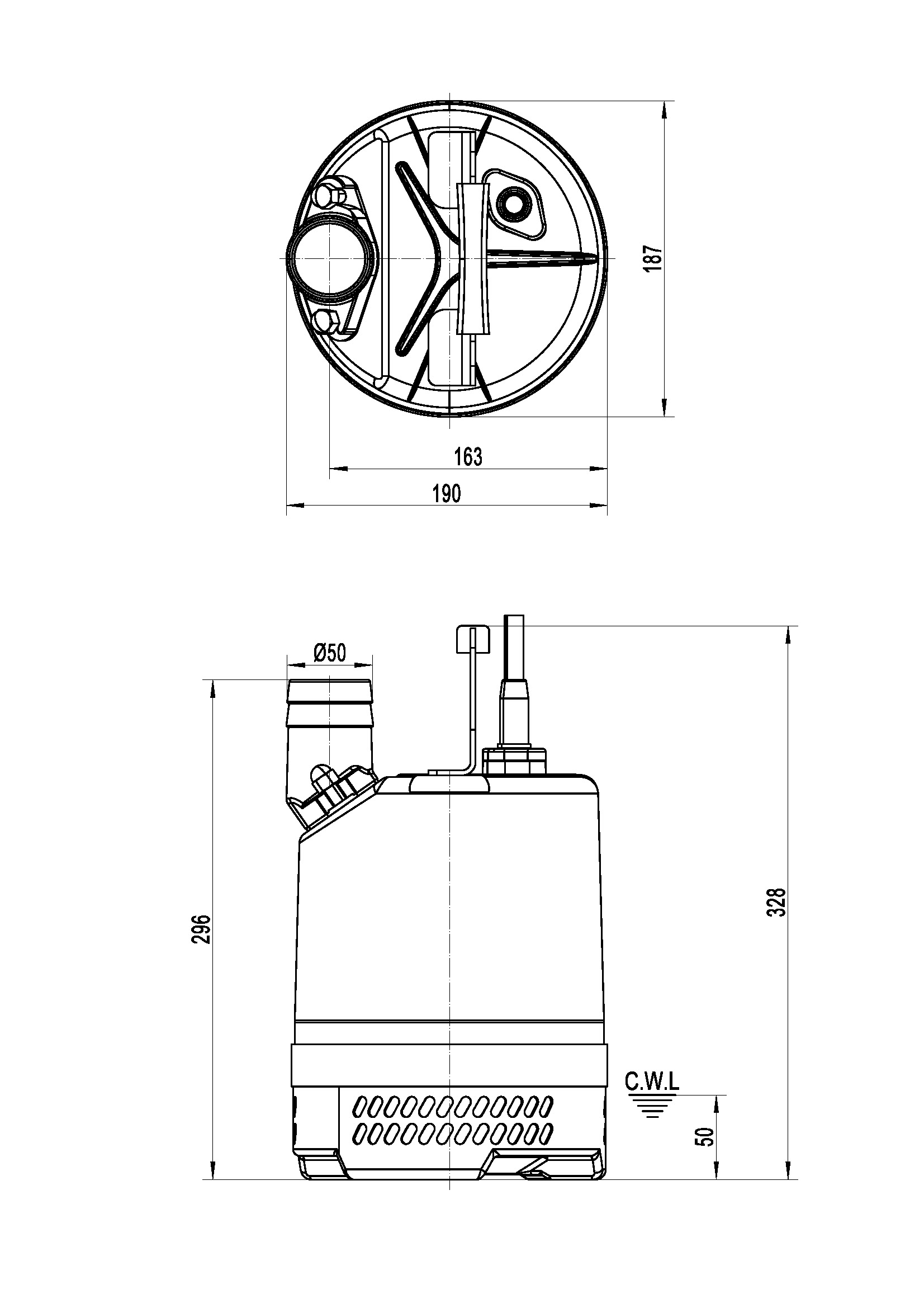

Размеры и вес

МодельDAA1BDHW1N.WG.WРазмер упаковки
(50Hz) мм мм мм мм мм мм мм кг кг мм
50TSA0.48 50 190 163 296 187 328 50 11.6 13.1 365 x 225 x 255
50TSA0.75 50 190 163 336 187 368 50 13.8 15.3 405 x 225 x 255
Scroll
МодельDAA1BDHW1N.WG.WРазмер упаковки
(50Hz) мм мм мм мм мм мм мм кг кг мм
50TSA0.48 50 190 163 296 187 328 50 11.6 13.1 365 x 225 x 255
50TSA0.75 50 190 163 336 187 368 50 13.8 15.3 405 x 225 x 255
