MH (11-45 кВт)

Погружной дренажный насос большого напора MH (11-45 кВт)

Корпус насоса и двигателя выполнен из износостойкого чугуна, что обеспечивает продолжительный срок эксплуатации.
Увеличенная глубина погружения насоса достигается конструкцией механического уплотнения, устойчивого к высокому давлению.
Двигатель насоса охлаждается перекачиваемой водой, позволяя эксплуатировать насос в частично погруженном состоянии.
Экономия места за счет верхнего выпуска.
Выпускной патрубок от 80 мм до 200 мм, двигатель от 11 кВт до 45 кВт.
Высокоэффективный 2-х полюсный электродвигатель.

Применение

  • Высоконапорный водоотлив
  • Строительство зданий и сооружений
  • Карьеры, приямки, открытые водоемы
  • Очистные сооружения

Специальное исполнение по запросу

  • Другое напряжение
  • Другая длина кабеля

Технические характеристики

  • Производительность до 372 м3/ч
  • Напор до 90 метров
  • Мощность от 11 кВт до 45 кВт
  • Электропитание: три фазы 400В ± 10%, 50Гц
  • Класс изоляции: F
  • Класс защиты: IP68
  • Длина кабеля: 20 м
  • Температура воды: до 40°С
  • Макс. глубина погружения: 30 м

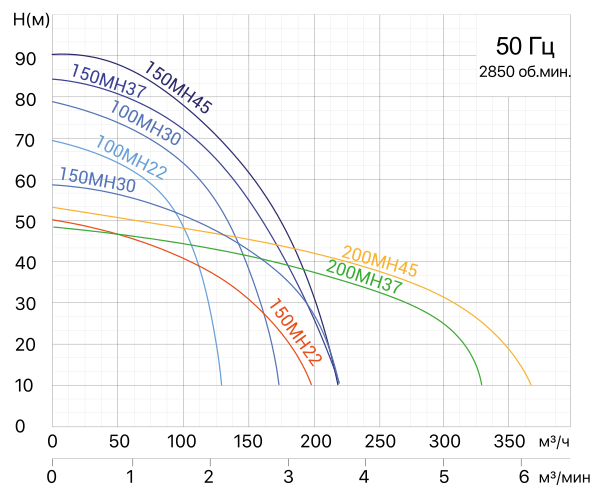

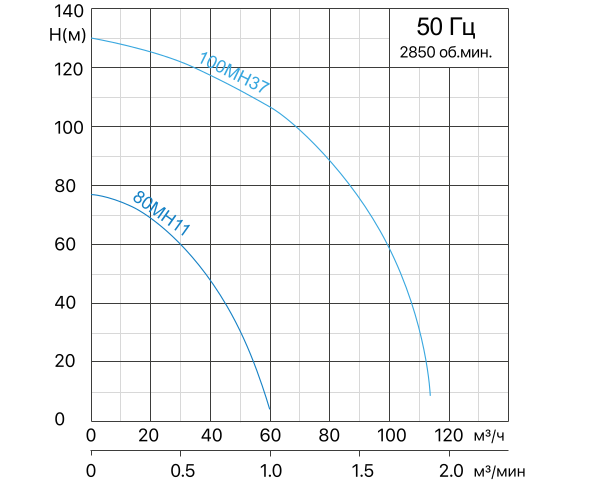

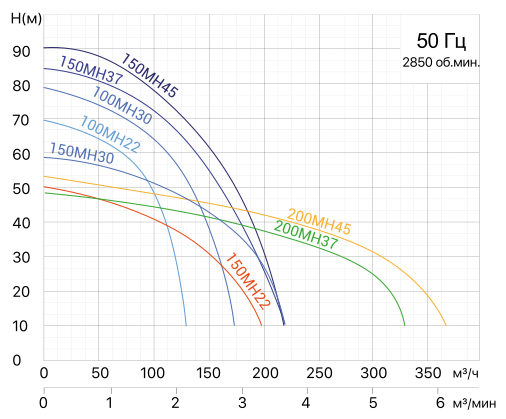

Рабочие характеристики

Модель (50HZ) Выпуск Мощность двигателя Номинальная сила тока Номинальный расход Номинальный напор Максимальный расход Максимальный напор Свободный проход
  мм кВт л.с. A м3 /час м3 /мин м м3 /час м3 /мин м мм
80MH11 80 11 15 22 30 0.5 60 60 1.0 78 8.5
100MH22 100 22 30 41.5 66 1.1 60 130 2.17 68 6
100MH30 100 30 40 54 72 1.2 70 170 2.83 78 6
100MH37 100 37 50 66 60 1.0 105 112 1.87 130 6
150MH22 150 22 30 41.5 120 2.0 37 200 3.33 50 15
150MH30 150 30 40 54 140 2.33 45 220 3.67 58 15
150MH37 150 37 50 66 120 2.0 65 220 3.67 83 6
150MH45 150 45 60 80 120 2.0 75 220 3.67 90 6
200MH37 200 37 50 66 216 3.6 35 330 5.5 48 20
200MH45 200 45 60 80 270 4.5 35 372 6.2 53 20
Scroll
Модель (50HZ) Выпуск Мощность двигателя Номинальная сила тока Номинальный расход Номинальный напор Максимальный расход Максимальный напор Свободный проход
  мм кВт л.с. A м3 /час м3 /мин м м3 /час м3 /мин м мм
80MH11 80 11 15 22 30 0.5 60 60 1.0 78 8.5
100MH22 100 22 30 41.5 66 1.1 60 130 2.17 68 6
100MH30 100 30 40 54 72 1.2 70 170 2.83 78 6
100MH37 100 37 50 66 60 1.0 105 112 1.87 130 6
150MH22 150 22 30 41.5 120 2.0 37 200 3.33 50 15
150MH30 150 30 40 54 140 2.33 45 220 3.67 58 15
150MH37 150 37 50 66 120 2.0 65 220 3.67 83 6
150MH45 150 45 60 80 120 2.0 75 220 3.67 90 6
200MH37 200 37 50 66 216 3.6 35 330 5.5 48 20
200MH45 200 45 60 80 270 4.5 35 372 6.2 53 20

Материал

Номер Название детали Материал
01 Напорный патрубок Ковкий чугун
03 Кабельный ввод Чугун
05 Крышка насоса Чугун
07 Корпус подшипника Чугун
10a Верхняя крышка Чугун
10b Нижняя крышка масляной камеры Чугун
11 Корпус электродвигателя Чугун
12 Внешний корпус Сталь
14 Рабочее колесо Высокохромистый сплав
15 Диффузор Ковкий чугун
16a Всасывающая пластина Ковкий чугун
Номер Название детали Материал
16b Всасывающая пластина Чугун
24 Кольцо износа Высокохромистый сплав
25 Сетка AISI304SS
27 Статор
28 Ротор Вал: AISI304SS
31a Подшипник Шарикоподшипник
31b Подшипник Шарикоподшипник
34 Механическое уплотнение TC*-Sic/Sic-Sic**
35 Масляное уплотнение
41 Шайба Чугун
47 Кабель

*TC - карбид вольфрама
**SiC - карбид кремния

Scroll
Номер Название детали Материал
01 Напорный патрубок Ковкий чугун
03 Кабельный ввод Чугун
05 Крышка насоса Чугун
07 Корпус подшипника Чугун
10a Верхняя крышка Чугун
10b Нижняя крышка масляной камеры Чугун
11 Корпус электродвигателя Чугун
12 Внешний корпус Сталь
14 Рабочее колесо Высокохромистый сплав
15 Диффузор Ковкий чугун
16a Всасывающая пластина Ковкий чугун

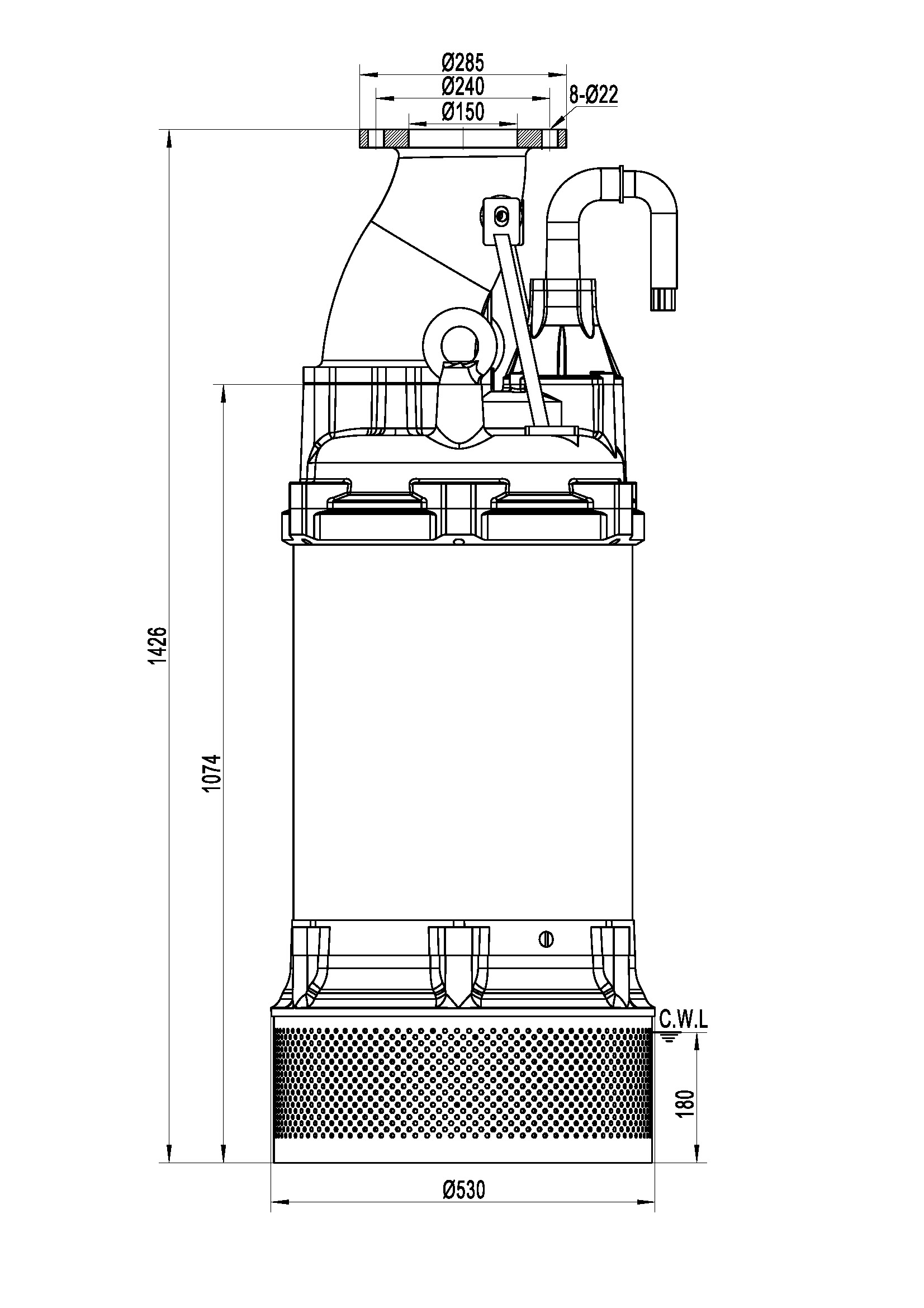

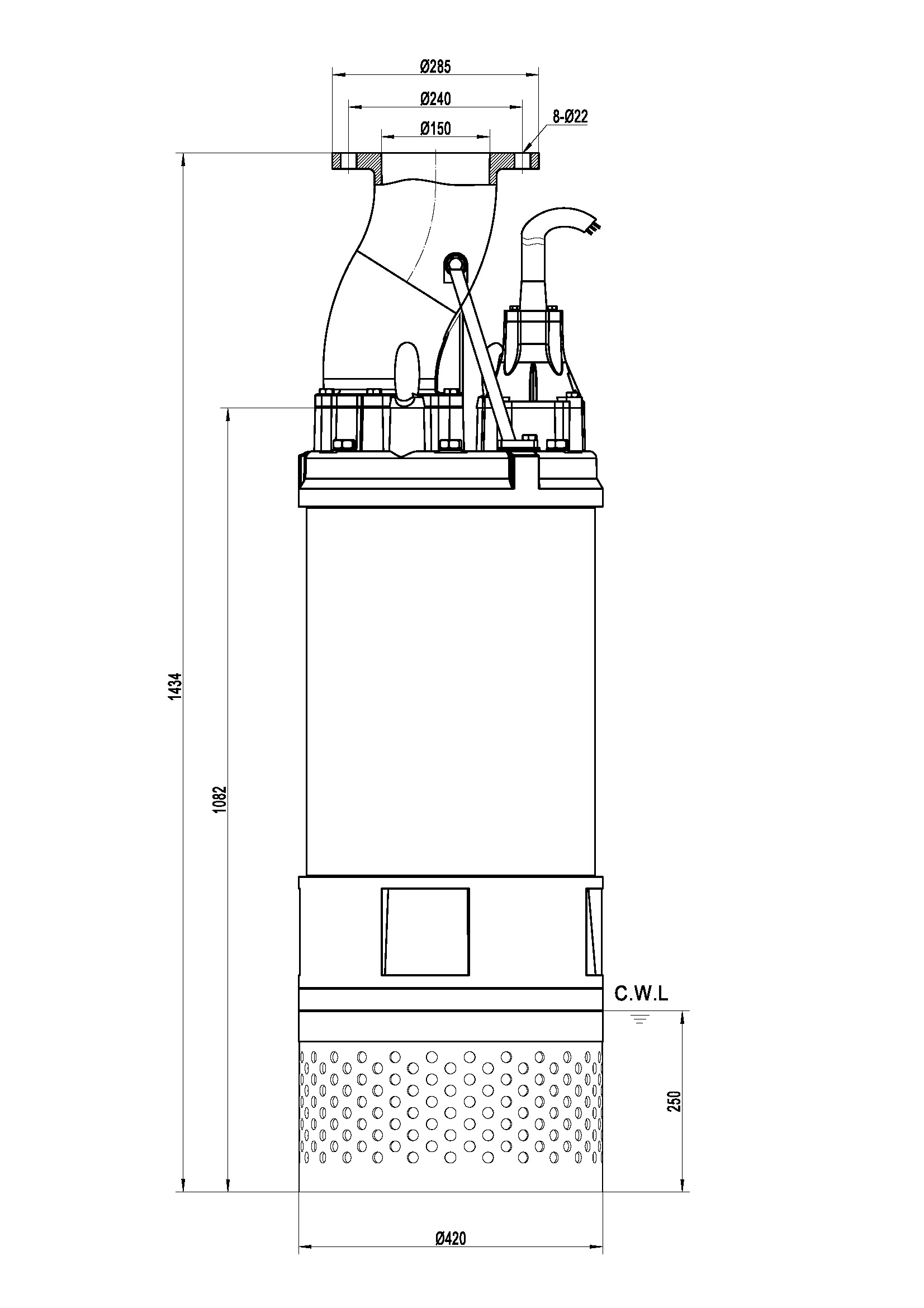

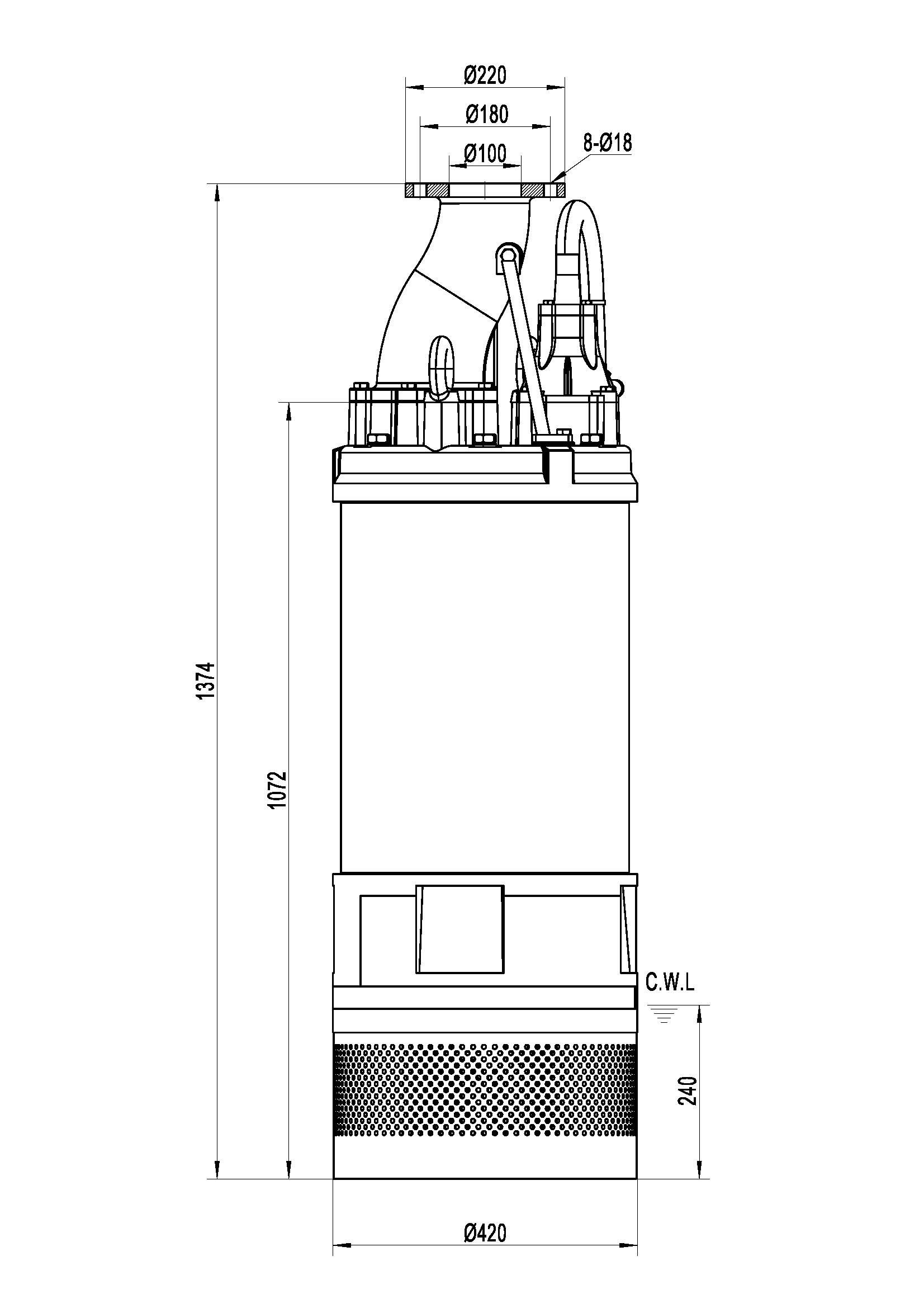

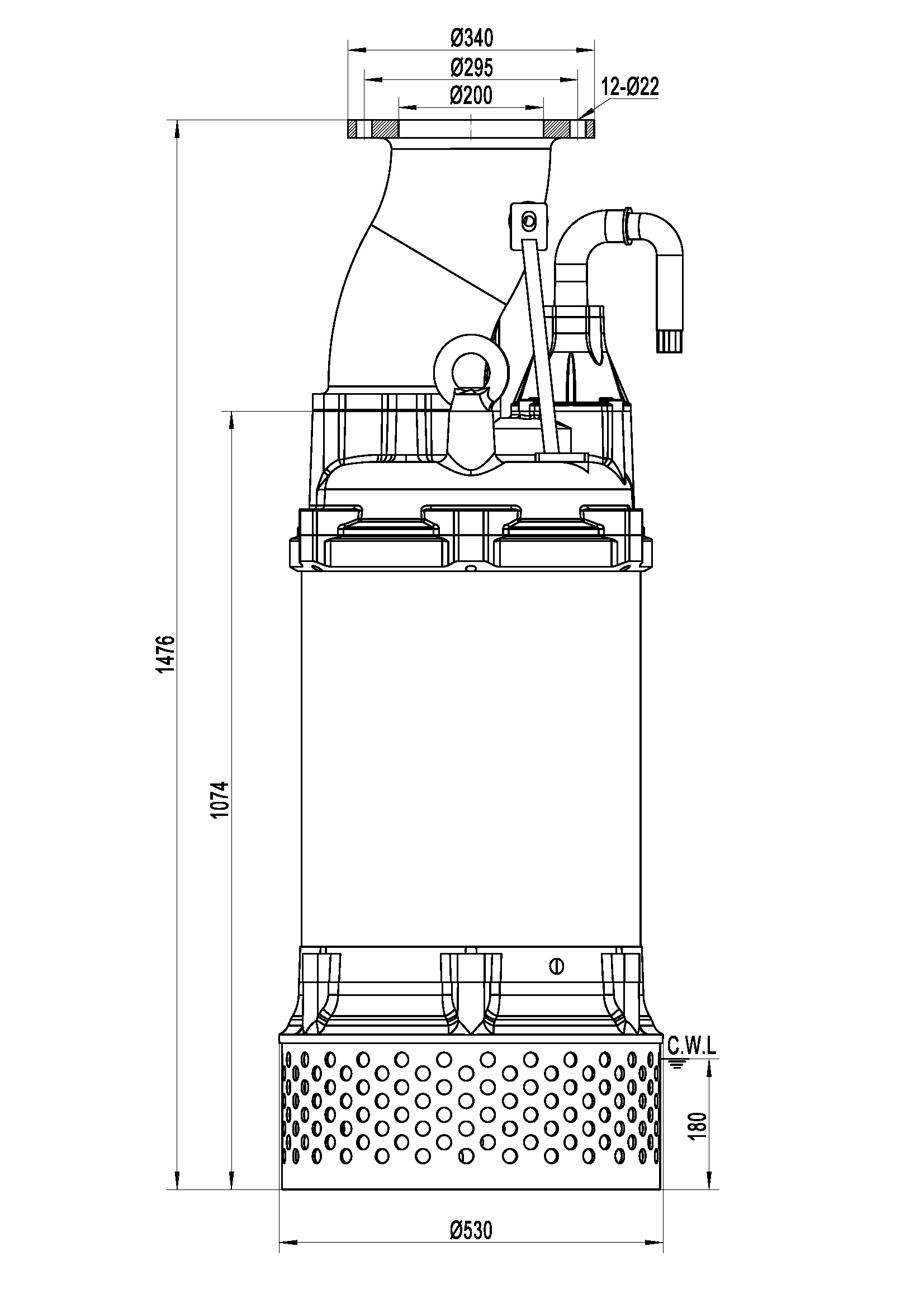

Размеры и вес

Модель
(50HZ)
A
B
C
n-∅d
D
H
H1

W1

N.W
G.W
Размер упаковки



мм

мм

мм

мм

мм

мм

мм

мм

кг

кг

мм

80MH22 160 200 220 8-∅17.5 275 1036 824 210 160 172 1085x310x415
100MH22 100 180 220 8-∅17.5 420 1374 1072 240 370 410 1495x490x705
100MH30 100 180 220 8-∅17.5 420 1374 1072 240 375 415 1495x490x705
100MH37 100 180 220 8-∅17.5 420 1500 1198 227 500 540 1625x465x705
150MH22 150 240 285 8-∅22 420 1434 1082 250 385 425 1565x490x705
150MH30 150 240 285 8-∅22 420 1434 1082 250 390 430 1565x490x705
150MH37 150 240 285 8-∅22 530 1424 1072 180 570 615 1555x600x860
150MH45 150 240 285 8-∅22 530 1424 1072 180 575 620 1555x600x860
200MH37 200 295 340 12-∅22 530 1474 1072 180 575 625 1605x600x860
200MH45 200 295 340 12-∅22 530 1474 1072 180 580 630 1605x600x860
Scroll
Модель
(50HZ)
A
B
C
n-∅d
D
H
H1

W1

N.W
G.W
Размер упаковки



мм

мм

мм

мм

мм

мм

мм

мм

кг

кг

мм

80MH22 160 200 220 8-∅17.5 275 1036 824 210 160 172 1085x310x415
100MH22 100 180 220 8-∅17.5 420 1374 1072 240 370 410 1495x490x705
100MH30 100 180 220 8-∅17.5 420 1374 1072 240 375 415 1495x490x705
100MH37 100 180 220 8-∅17.5 420 1500 1198 227 500 540 1625x465x705
150MH22 150 240 285 8-∅22 420 1434 1082 250 385 425 1565x490x705
150MH30 150 240 285 8-∅22 420 1434 1082 250 390 430 1565x490x705
150MH37 150 240 285 8-∅22 530 1424 1072 180 570 615 1555x600x860
150MH45 150 240 285 8-∅22 530 1424 1072 180 575 620 1555x600x860
200MH37 200 295 340 12-∅22 530 1474 1072 180 575 625 1605x600x860
200MH45 200 295 340 12-∅22 530 1474 1072 180 580 630 1605x600x860
