MH (55-110 кВт)

Погружной дренажный насос большого напора
MH (55-110 кВт)
Погружной дренажный насос большого напора MH (55-110 кВт)

Корпус насоса и двигателя выполнен из износостойкого чугуна, что обеспечивает продолжительный срок эксплуатации.

Увеличенная глубина погружения насоса достигается конструкцией механического уплотнения, устойчивого к высокому давлению.

Гидравлическая часть под двигателем и сам двигатель охлаждаются перекачиваемой водой, позволяя эксплуатировать насос в частично погруженном состоянии. Экономия места за счет верхнего выпуска. Выпускной патрубок от 150 мм до 200 мм, двигатель от 55 кВт до 110 кВт.

Индукционный электродвигатель сухого типа (2-х полюсный)

Применение

  • Высоконапорный водоотлив
  • Строительство зданий и сооружений
  • Карьеры, приямки, открытые водоемы
  • Очистные сооружения

Специальное исполнение по запросу

  • Другое напряжение
  • Другая длина кабеля

Технические характеристики

  • Производительность до 408 м3/ч


  • Напор до 184 метров

  • Мощность от 55 кВт до 110 кВт

  • Электропитание: три фазы 400В ± 10%, 50Гц
  • Класс изоляции: F
  • Класс защиты: IP68

  • Длина кабеля: 20 м

  • Температура воды: до 40оС

  • Макс. глубина погружения: 30 м

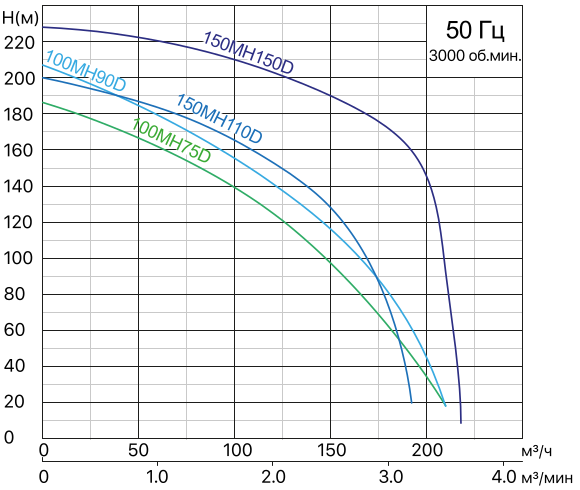

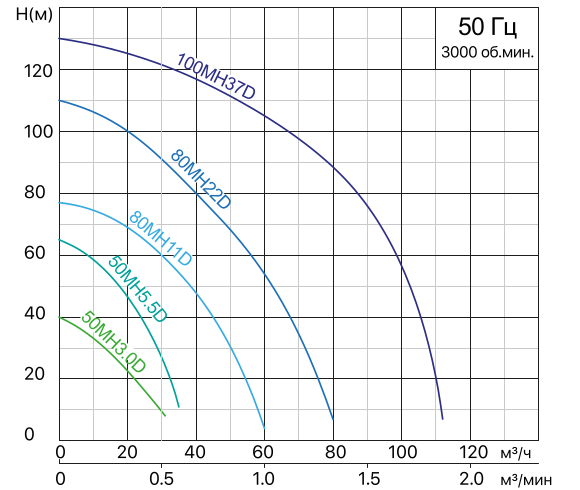

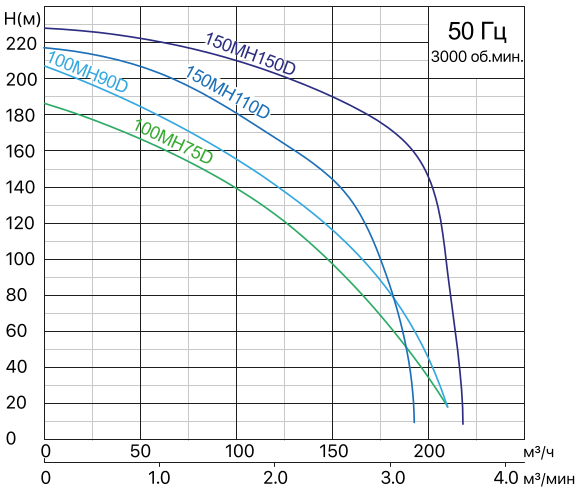

Рабочие характеристики

Модель
(50Hz)

Выпуск

Мощность двигателя

Номинальная сила тока

Номинальный расход

Номинальный напор

Максимальный расход

Максимальный напор

Свободный проход



mm

kW

HP

A

m3 /h

m3 /min

m

m3 /h

m3 /min

m

mm

150MH55

150

55

75

98

90

1.5

95

192

3.2

105

8

150MH75

150

75

100

132

90

1.5

120

198

3.3

130

8

200MH55

200

55

75

98

240

4.0

50

330

5.5

65

20

200MH75

200

75

100

132

270

4.5

60

390

6.5

70

20

150MH90

 150 90  120  162 120 2.0 120 150 2.5 155 10
150MH110 150  110 150 198 120 2.0 150 180 3.0 177 10
 200MH90 200  90  120  162 270 4.5 70 360 6.0 90 20
200MH110 200  110   150 198 270  4.5 90  390 6.5  107 20

*Метод пуска: звезда-треугольник

Scroll
Модель
(50Hz)

Выпуск

Мощность двигателя

Номинальная сила тока

Номинальный расход

Номинальный напор

Максимальный расход

Максимальный напор

Свободный проход



mm

kW

HP

A

m3 /h

m3 /min

m

m3 /h

m3 /min

m

mm

150MH55

150

55

75

98

90

1.5

95

192

3.2

105

8

150MH75

150

75

100

132

90

1.5

120

198

3.3

130

8

200MH55

200

55

75

98

240

4.0

50

330

5.5

65

20

200MH75

200

75

100

132

270

4.5

60

390

6.5

70

20

150MH90

 150 90  120  162 120 2.0 120 150 2.5 155 10
150MH110 150  110 150 198 120 2.0 150 180 3.0 177 10
 200MH90 200  90  120  162 270 4.5 70 360 6.0 90 20
200MH110 200  110   150 198 270  4.5 90  390 6.5  107 20

*Метод пуска: звезда-треугольник

Материал

Номер

Название детали

Материал

01

Напорный патрубок

Ковкий чугун

03

Кабельный ввод

Чугун

05

Крышка насоса

Чугун

07

Корпус подшипника

Чугун

10a

Верхняя крышка

Чугун

10b

Нижняя крышка масляной камеры

Чугун

11

Корпус электродвигателя

Чугун

12

Внешний корпус

Сталь

14

Рабочее колесо

Высокохромистый сплав

15

Диффузор

Ковкий чугун

16a

Всасывающая пластина

Ковкий чугун



Номер

Название детали

Материал

16b

Всасывающая пластина

Чугун

24

Кольцо износа

Высокохромистый сплав

25

Сетка

AISI304SS

27

Статор



28

Ротор

Вал: AISI304SS

31a

Подшипник

Шарикоподшипник

31b

Подшипник

Шарикоподшипник

34

Механическое уплотнение

TC*-Sic/Sic-Sic**

35

Масляное уплотнение



41

Шайба

Чугун

47

Кабель





*TC - карбид вольфрама

**SiC - карбид кремния

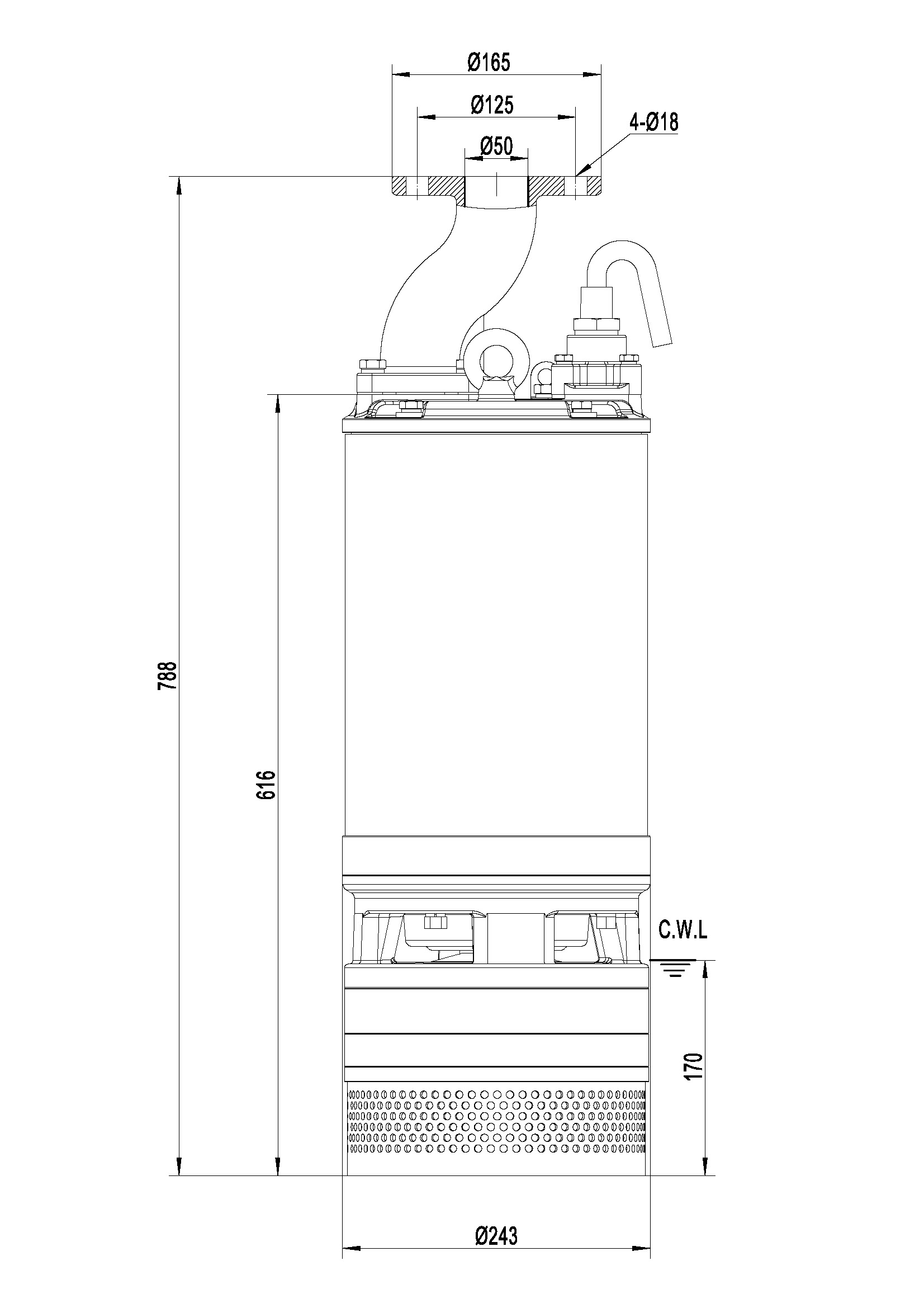

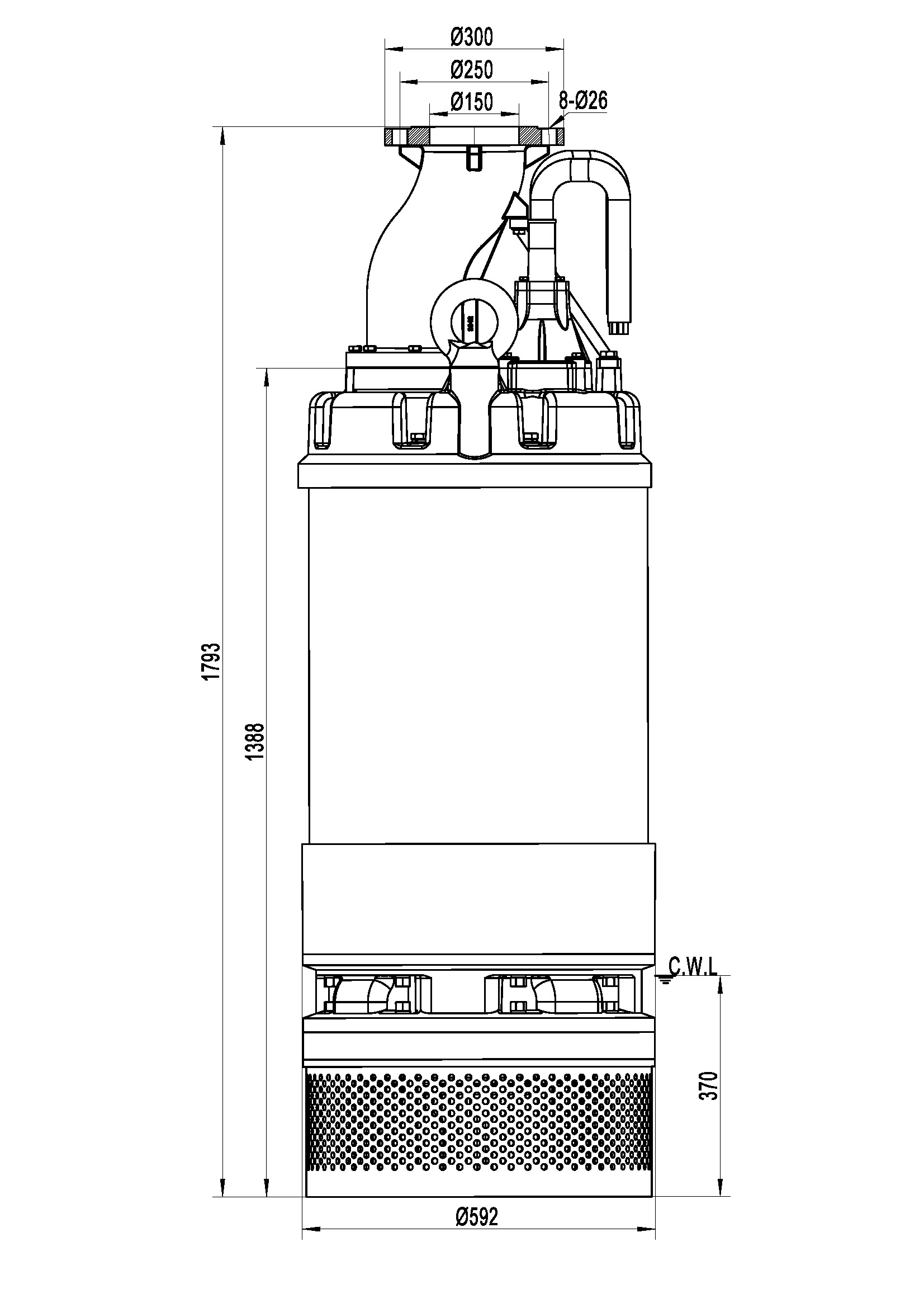

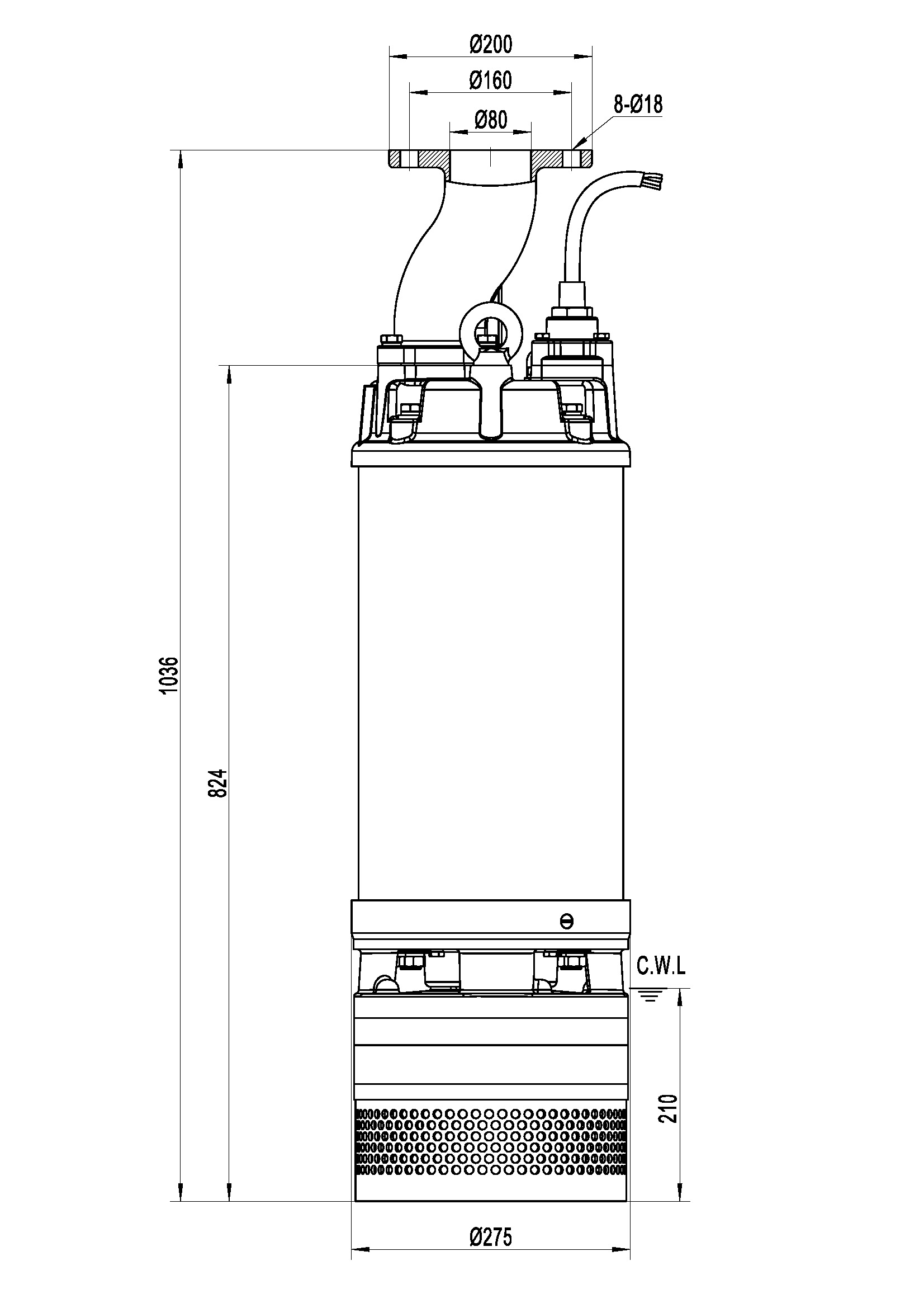

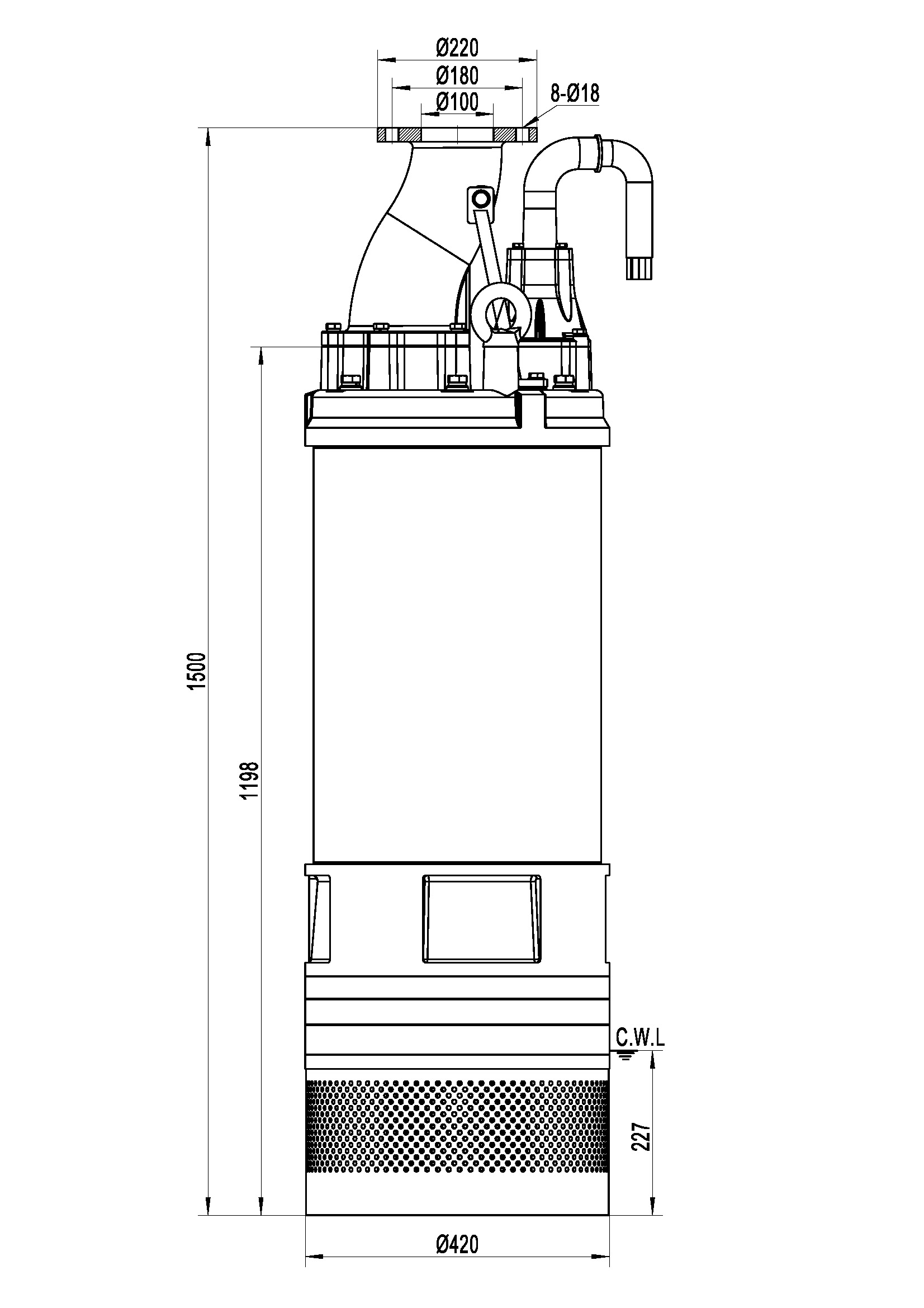

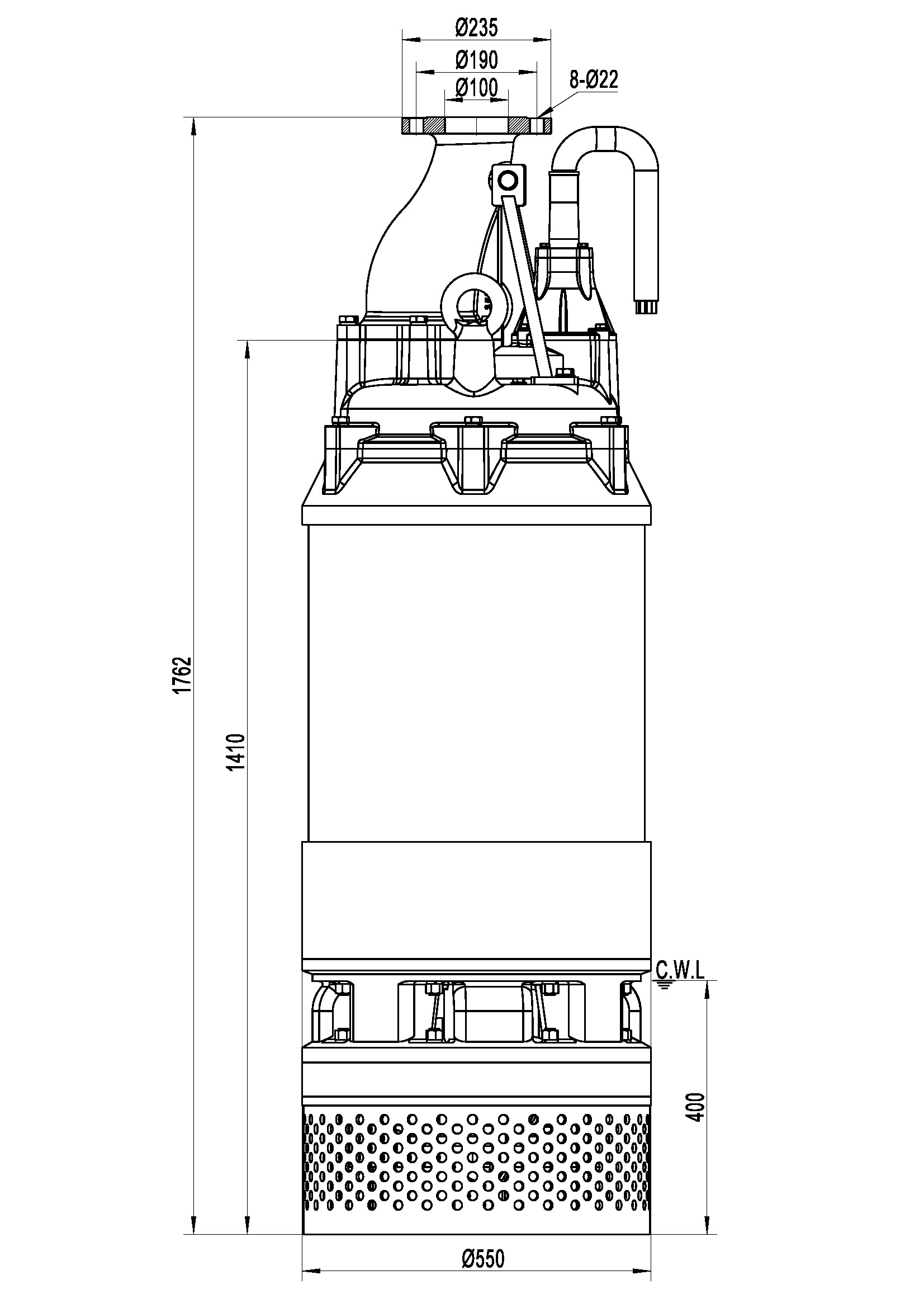

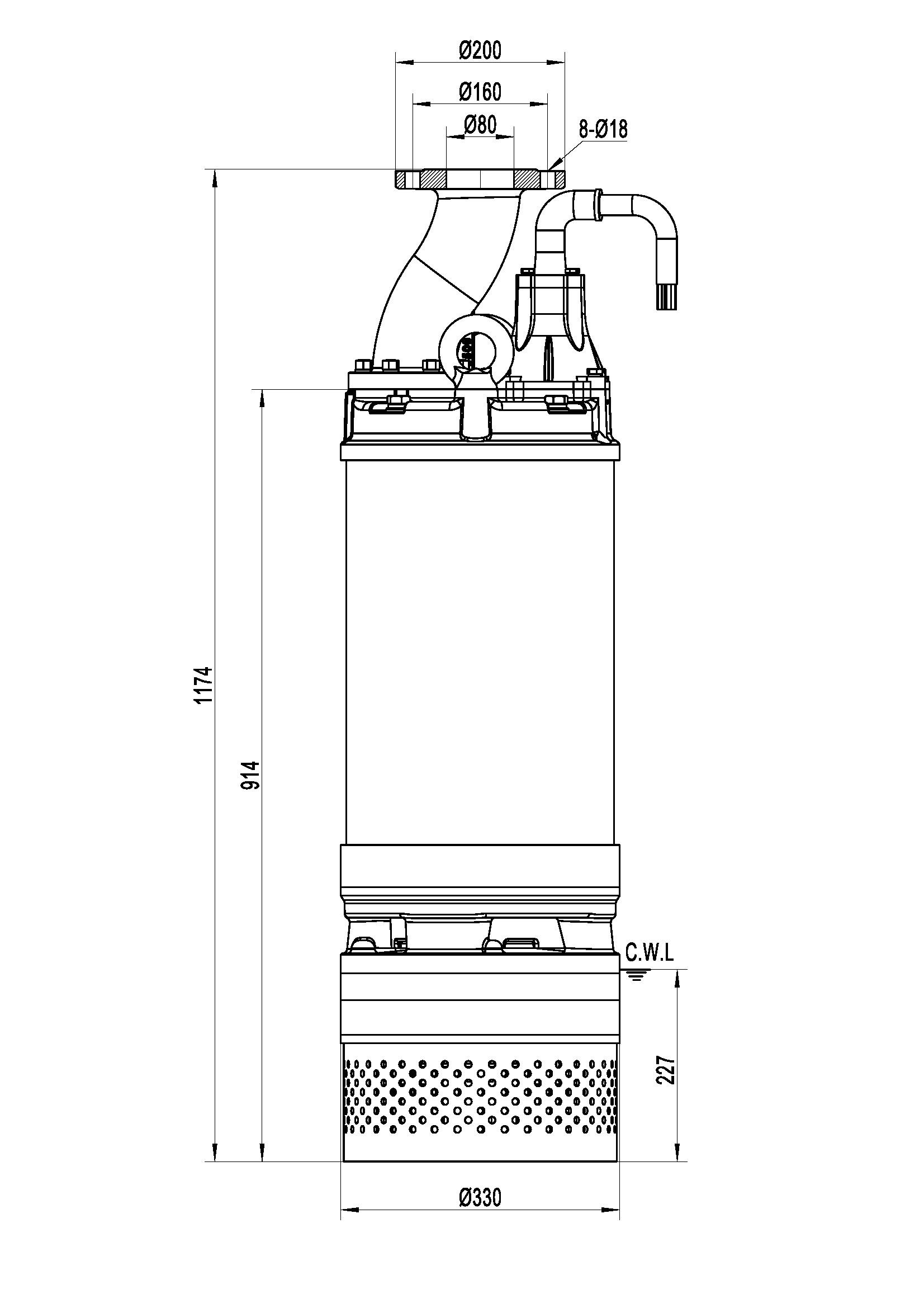

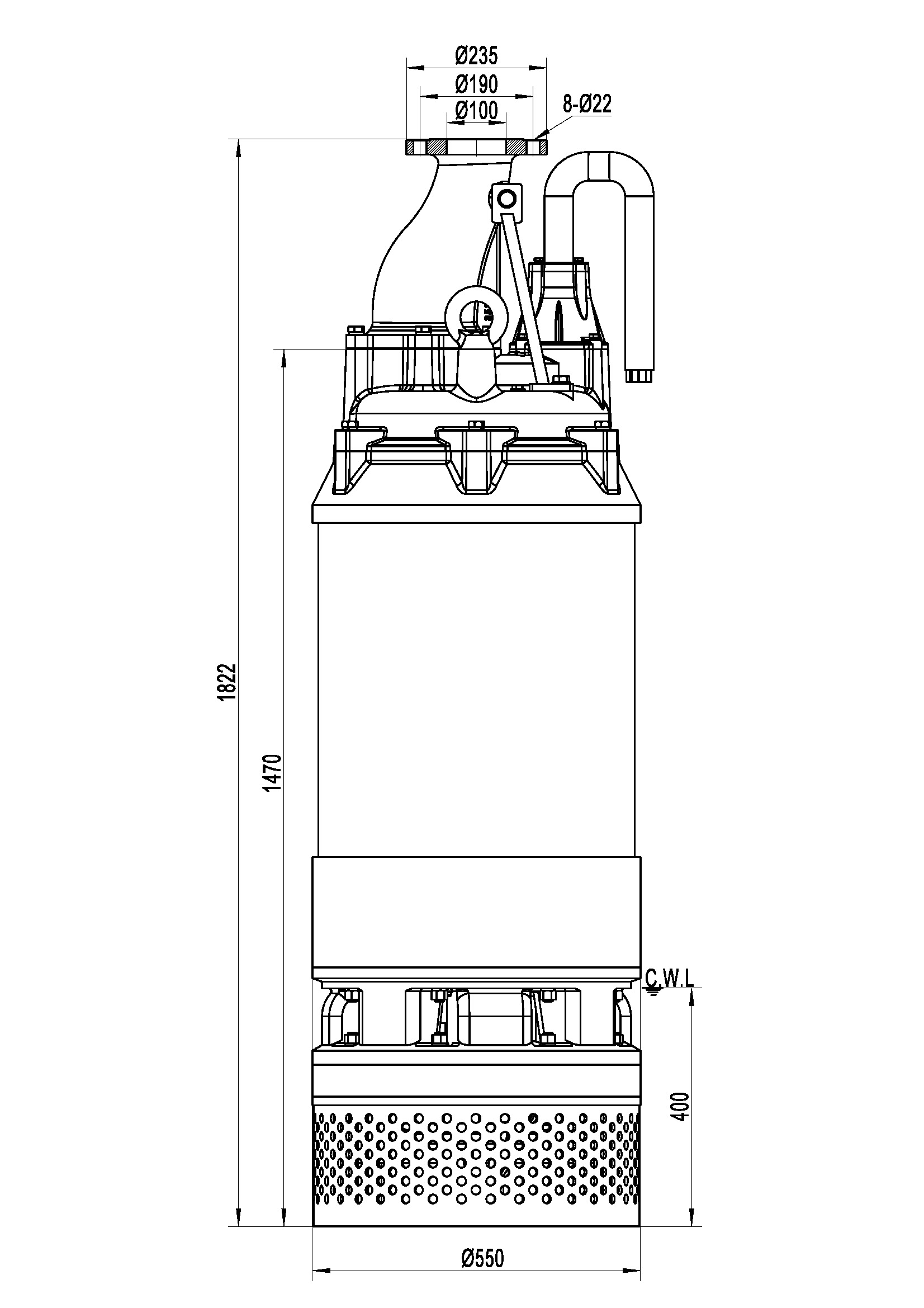

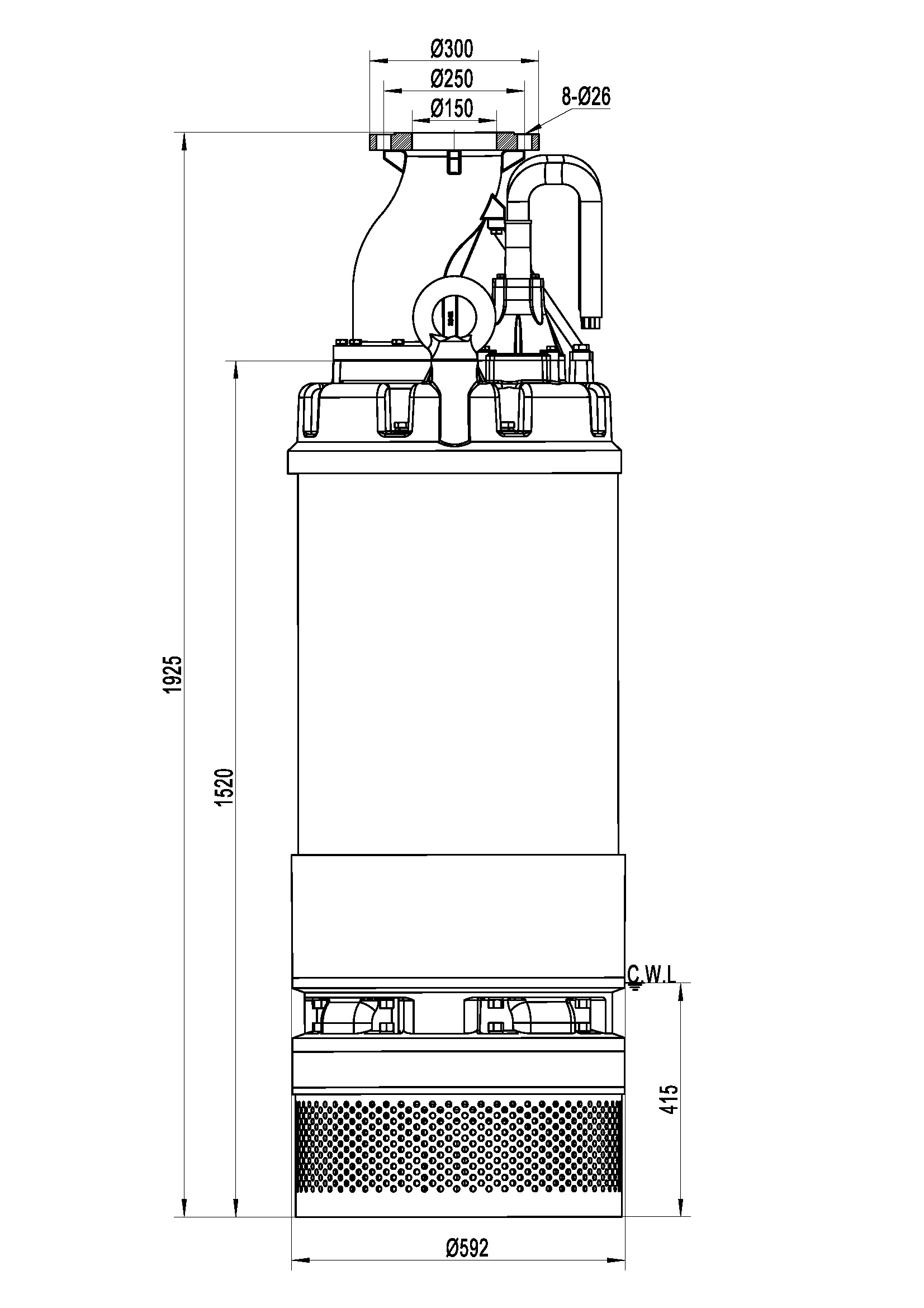

Размеры и вес

Модель
(50HZ)
A
B
C
n-∅d
D
H
H1

W1

N.W
G.W
Размер упоковки


mm

mm

mm

mm

mm

mm

mm

mm

Kg

Kg

mm

150MH55

150

240

285

8-∅22

550

1630

1280

200

830

880

1760x620x940

150MH75

150

240

285

8-∅22

550

1630

1280

200

830

880

1760x620x940

200MH55

200

295

340

12-∅22

550

1680

1280

200

880

930

1810x620x940

200MH75

200

295

340

12-∅22

550

1680

1280

200

880

930

1810x620x940

150MH90

150

250

300

8-∅26

592 1687 1282 200 1100 1160 1825x665x965
150MH110 150 250 300 8-∅26 592 1687 1282 200 1100 1160 1825x665x965
200MH90 200 295 340 12-∅22 592 1687 1282 200 1100 1160 1825x665x965
200MH110 200 295 340 12-∅22 592 1687 1282 200 1100 1160 1825x665x965
Scroll
Модель
(50HZ)
A
B
C
n-∅d
D
H
H1

W1

N.W
G.W
Размер упоковки


mm

mm

mm

mm

mm

mm

mm

mm

Kg

Kg

mm

150MH55

150

240

285

8-∅22

550

1630

1280

200

830

880

1760x620x940

150MH75

150

240

285

8-∅22

550

1630

1280

200

830

880

1760x620x940

200MH55

200

295

340

12-∅22

550

1680

1280

200

880

930

1810x620x940

200MH75

200

295

340

12-∅22

550

1680

1280

200

880

930

1810x620x940

150MH90

150

250

300

8-∅26

592 1687 1282 200 1100 1160 1825x665x965
150MH110 150 250 300 8-∅26 592 1687 1282 200 1100 1160 1825x665x965
200MH90 200 295 340 12-∅22 592 1687 1282 200 1100 1160 1825x665x965
200MH110 200 295 340 12-∅22 592 1687 1282 200 1100 1160 1825x665x965
